Комбайн для збирання цукрових буряків

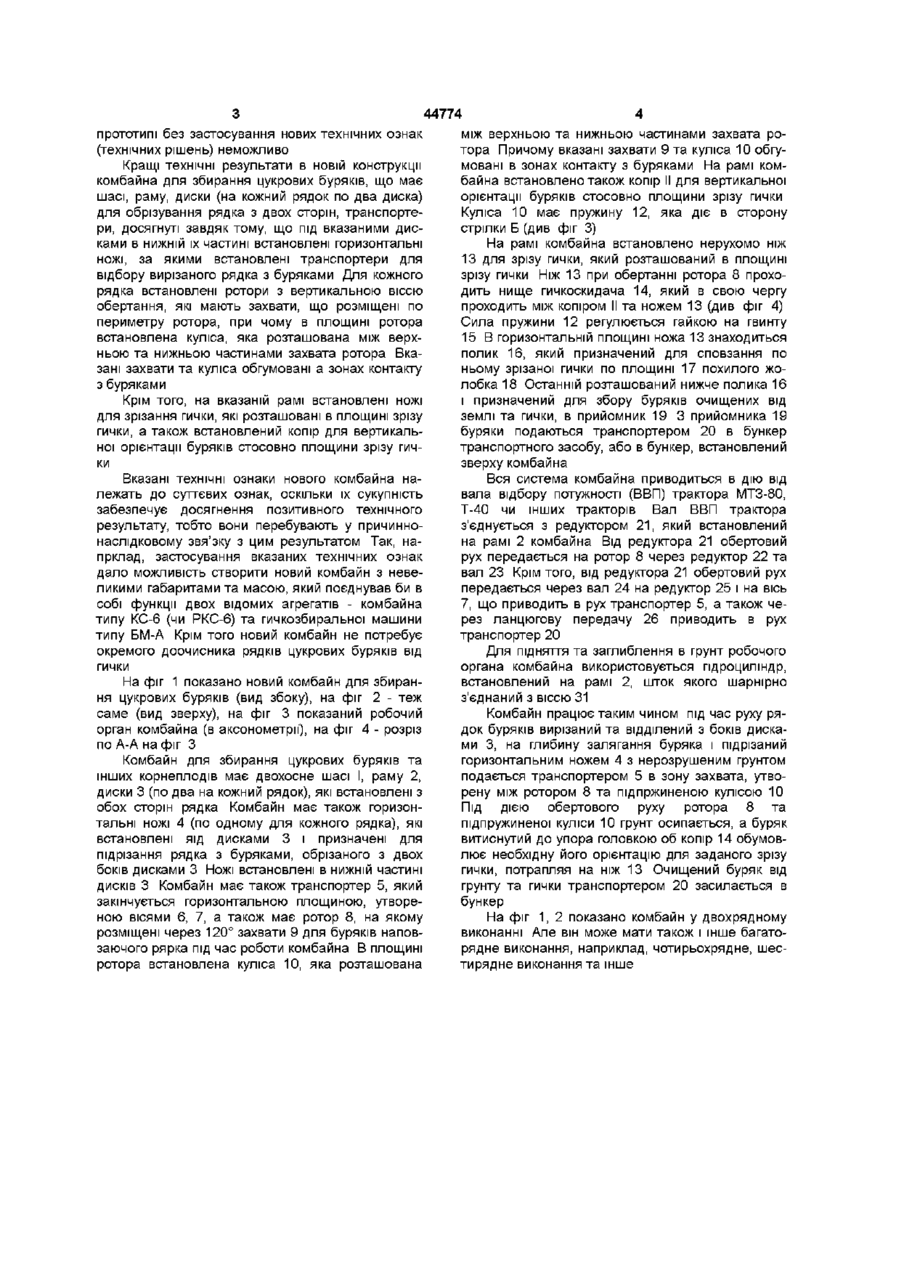

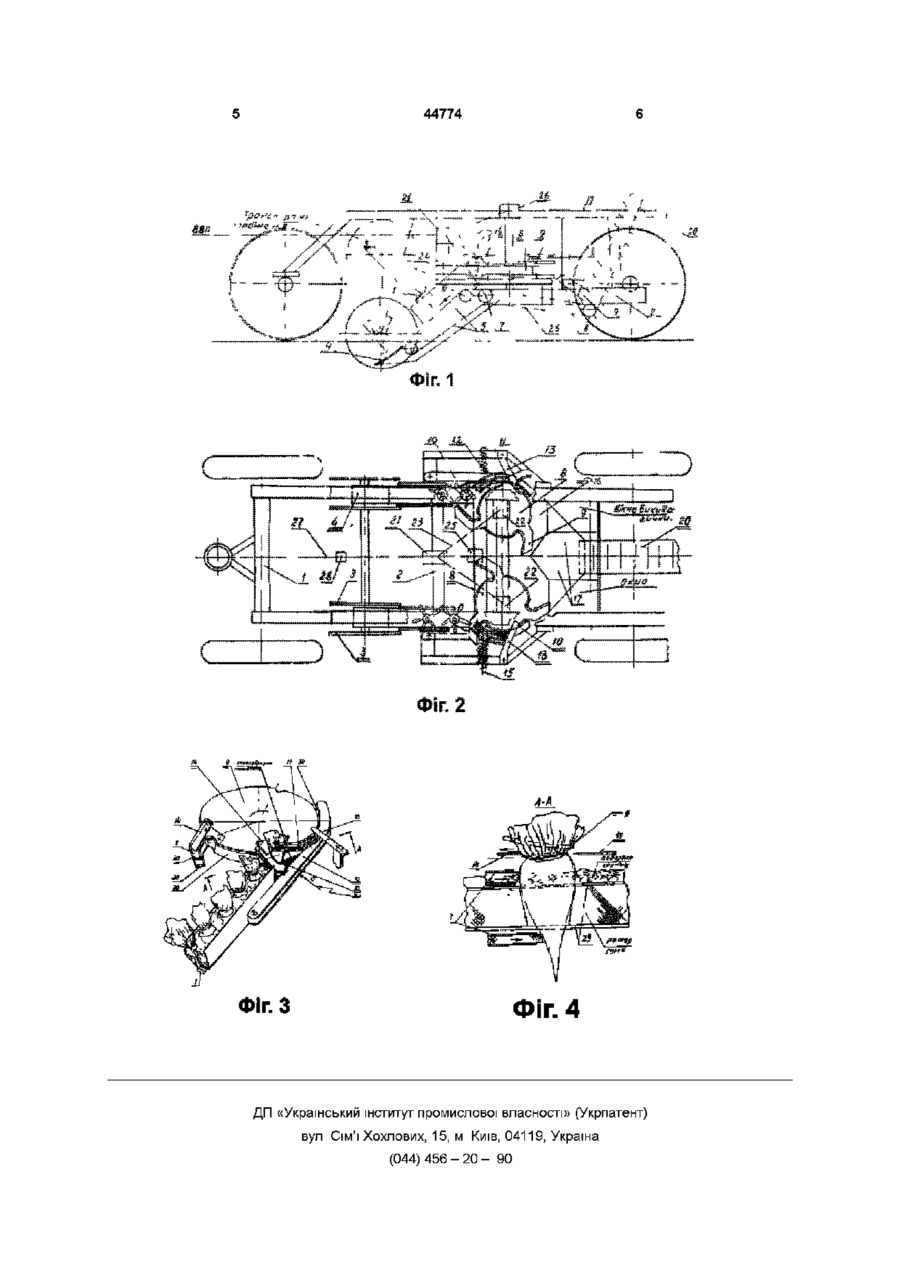

1 Комбайн для збирання цукрових буряків, що має шасі, раму, диски на кожний рядок по два диски для обрізування рядка з двох сторін, транспортери, який відрізняється тим, що між вказаними дисками в нижній їх частині встановлені горизонтальні ножі, за якими встановлені транспортери, а для кожного рядка встановлені ротори з верти кальною віссю обертання, які мають захвати, що розміщені по периметру ротора, причому в площині ротора встановлена куліса, яка розташована між верхньою та нижньою частинами захвата ротора 2 Комбайн, за п 1, який відрізняється тим, що вказані захвати та куліса обгумовані в зонах контакту з буряками 3 Комбайн, за п 1, який відрізняється тим, що на вказаній рамі встановлені ножі для зрізання гички, які розташовані в площині зрізу 4 Комбайн, за п п 1, 3, який відрізняється тим, що на вказаній рамі встановлено копір для вертикальної орієнтації буряків стосовно площини зрізу гички Винахід належить до галузі сільського господарства, зокрема, до комбайнів для збирання цукрових буряків та інших коренеплодів ВІДОМІ комбайни для збирання цукрових буряків, наприклад, шестирядні комбайни типу КС-6, РКС-6, що мають шасі, раму, диски (на кожний рядок по два диски) для обрізування рядка з двох сторін, транспортери (див, наприклад, Альбомсправочник "Машины для возделывания и уборки сахарной свеклы", Москва, 1984г) Основним недоліком відомих комбайнів є те, що для збирання ними буряків необхідно перед збиранням використовувати гичкозбиральну машину тину БМ-А, а також використовувати доочи грунту і до наступної ерозії грунту Крім того, такі комплекси витрачають багато палива, мастил Вони потребують великої КІЛЬКОСТІ обслуговуючого персоналу В основу запропонованого винаходу поставлено завдання створення нового комбайну для збирання цукрових буряків з невеликими габаритами та масою, який поєднував би в собі функції двох окремих агрегатів - комбайну типу КС-6 чи РКС-6 та гичкозбиральної машини типу БМ-А, а також доочистника і в той же час мав би кращі технічні результати, а саме меньші витрати буряків, витрачав би менше палива, мастил і обслуговувався б меншою КІЛЬКІСТЮ персоналу За сукупність ознак прототипом до запропонованої конструкції комбайна може бути комбайн типу КС-6, який має шасі, раму, диски (на кожний рядок по два диски) для обрізування рядка з двох сторін, транспортери (див Альбом-справочни "Машины для возделывания и уборки сахарной свеклы", Россельхозиздат, Москва, 1984г) Недоліком даного прототипу є те, що перед збиранням цукрових буряків плантацію необхідно приготувати, а саме зрізати з буряків гичку Тобто необхідно додатково викорисотувати гичкозбиральну машину типу БМ-А, а також доочистник, стник, який пропускається ДВІЧІ ПІСЛЯ проходження машини БМ-А Комбайни КС-6, РКС-6 та гичкозбиральна машина БМ-А агрегатуються з трактором Такі комплекси є громіздкими, металоємкістними, мають велику масу, низький коефіцієнт надійності Після КОЖНОГО робочого сезону вказані комплекси потребують капітального ремонту При збиранні буряків такими комплексами на шести рядках цукрових буряків потрібно протягти до 40тон металу, затративши потужність до 500кшських сил При цьому визнані втрати буряків складають 30% Завдяки великій КІЛЬКОСТІ машин та їх масі відбувається небажаний наслідок втоптування грунту, що приводить до розтирання капілярів який пропускається ДВІЧІ ПІСЛЯ проходження ма шини типу БМ-А Тому усунути вказані недоліки в О 44774 прототипі без застосування нових технічних ознак (технічних рішень) неможливо Кращі технічні результати в новій конструкції комбайна для збирання цукрових буряків, що має шасі, раму, диски (на кожний рядок по два диска) для обрізування рядка з двох сторін, транспортери, досягнуті завдяк тому, що під вказаними дисками в нижній їх частині встановлені горизонтальні ножі, за якими встановлені транспортери для відбору вирізаного рядка з буряками Для кожного рядка встановлені ротори з вертикальною віссю обертання, які мають захвати, що розміщені по периметру ротора, при чому в площині ротора встановлена куліса, яка розташована між верхньою та нижньою частинами захвата ротора Вказані захвати та куліса обгумовані а зонах контакту з буряками Крім того, на вказаній рамі встановлені ножі для зрізання гички, які розташовані в площині зрізу гички, а також встановлений копір для вертикальної орієнтації буряків стосовно площини зрізу гички Вказані технічні ознаки нового комбайна належать до суттєвих ознак, оскільки їх сукупність забезпечує досягнення позитивного технічного результату, тобто вони перебувають у причиннонаслідковому звя'зку з цим результатом Так, напрклад, застосування вказаних технічних ознак дало можливість створити новий комбайн з невеликими габаритами та масою, який поєднував би в собі функції двох відомих агрегатів - комбайна типу КС-6 (чи РКС-6) та гичкозбиральної машини типу БМ-А Крім того новий комбайн не потребує окремого доочисника рядків цукрових буряків від гички На фіг 1 показано новий комбайн для збирання цукрових буряків (вид збоку), на фіг 2 - теж саме (вид зверху), на фіг 3 показаний робочий орган комбайна (в аксонометрії), на фіг 4 - розріз по А-А на фіг З Комбайн для збирання цукрових буряків та інших корнеплодів має двохосне шасі І, раму 2, диски 3 (по два на кожний рядок), які встановлені з обох сторін рядка Комбайн має також горизонтальні ножі 4 (по одному для кожного рядка), які встановлені яід дисками 3 і призначені для підрізання рядка з буряками, обрізаного з двох боків дисками 3 Ножі встановлені в нижній частині дисків 3 Комбайн має також транспортер 5, який закінчується горизонтальною площиною, утвореною вісями 6, 7, а також має ротор 8, на якому розміщені через 120° захвати 9 для буряків наповзаючого рярка під час роботи комбайна В площині ротора встановлена куліса 10, яка розташована між верхньою та нижньою частинами захвата ротора Причому вказані захвати 9 та куліса 10 обгумовані в зонах контакту з буряками На рамі комбайна встановлено також копір II для вертикальної орієнтації буряків стосовно площини зрізу гички Куліса 10 має пружину 12, яка діє в сторону стрілки Б (див фіг 3) На рамі комбайна встановлено нерухомо ніж 13 для зрізу гички, який розташований в площині зрізу гички Ніж 13 при обертанні ротора 8 проходить нище гичкоскидача 14, який в свою чергу проходить між копіром II та ножем 13 (див фіг 4) Сила пружини 12 регулюється гайкою на гвинту 15 В горизонтальній площині ножа 13 знаходиться полик 16, який призначений для сповзання по ньому зрізаної гички по площині 17 похилого жолобка 18 Останній розташований нижче полика 16 і призначений для збору буряків очищених від землі та гички, в прийомник 19 3 прийомника 19 буряки подаються транспортером 20 в бункер транспортного засобу, або в бункер, встановлений зверху комбайна Вся система комбайна приводиться в дію від вала відбору потужності (ВВП) трактора МТЗ-80, Т-40 чи інших тракторів Вал ВВП трактора з'єднується з редуктором 21, який встановлений на рамі 2 комбайна Від редуктора 21 обертовий рух передається на ротор 8 через редуктор 22 та вал 23 Крім того, від редуктора 21 обертовий рух передається через вал 24 на редуктор 25 і на вісь 7, що приводить в рух транспортер 5, а також через ланцюгову передачу 26 приводить в рух транспортер 20 Для підняття та заглиблення в грунт робочого органа комбайна використовується гідроциліндр, встановлений на рамі 2, шток якого шарнірно з'єднаний з віссю 31 Комбайн працює таким чином під час руху рядок буряків вирізаний та відділений з боків дисками 3, на глибину залягання буряка і підрізаний горизонтальним ножем 4 з нерозрушеним грунтом подається транспортером 5 в зону захвата, утворену між ротором 8 та підпржиненою кулісою 10 Під ДІЄЮ обертового руху ротора 8 та підпружиненої куліси 10 грунт осипається, а буряк витиснутий до упора головкою об копір 14 обумовлює необхідну його орієнтацію для заданого зрізу гички, потрапляя на ніж 13 Очищений буряк від грунту та гички транспортером 20 засилається в бункер На фіг 1, 2 показано комбайн у двохрядному виконанні Але він може мати також і інше багаторядне виконання, наприклад, чотирьохрядне, шестирядне виконання та інше 44774 Фіг. 4 Фіг. З ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна (044) 456 - 20 - 90 44774
