Шпала металева

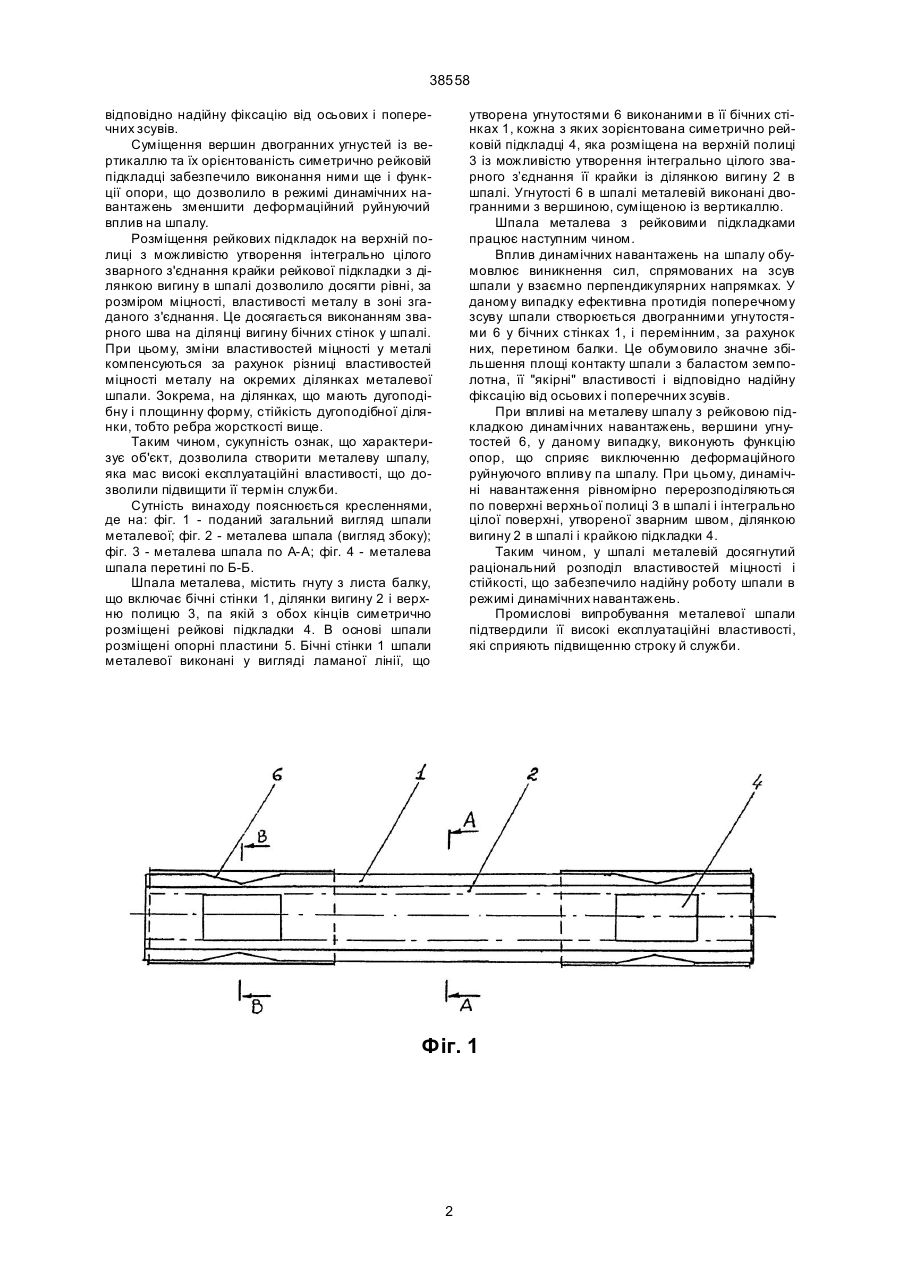

Шпала металева, яка містить гнуту з листа балку, що включає бічні стінки, ділянки вигину і 38558 відповідно надійну фіксацію від осьових і поперечних зсувів. Суміщення вершин двогранних угнустей із вертикаллю та їх орієнтованість симетрично рейковій підкладці забезпечило виконання ними ще і функції опори, що дозволило в режимі динамічних навантажень зменшити деформаційний руйнуючий вплив на шпалу. Розміщення рейкових підкладок на верхній полиці з можливістю утворення інтегрально цілого зварного з'єднання крайки рейкової підкладки з ділянкою вигину в шпалі дозволило досягти рівні, за розміром міцності, властивості металу в зоні згаданого з'єднання. Це досягається виконанням зварного шва на ділянці вигину бічних стінок у шпалі. При цьому, зміни властивостей міцності у металі компенсуються за рахунок різниці властивостей міцності металу на окремих ділянках металевої шпали. Зокрема, на ділянках, що мають дугоподібну і площинну форму, стійкість дугоподібної ділянки, тобто ребра жорсткості вище. Таким чином, сукупність ознак, що характеризує об'єкт, дозволила створити металеву шпалу, яка мас високі експлуатаційні властивості, що дозволили підвищити її термін служби. Сутність винаходу пояснюється кресленнями, де на: фіг. 1 - поданий загальний вигляд шпали металевої; фіг. 2 - металева шпала (вигляд збоку); фіг. 3 - металева шпала по А-А; фіг. 4 - металева шпала перетині по Б-Б. Шпала металева, містить гнуту з листа балку, що включає бічні стінки 1, ділянки вигину 2 і верхню полицю 3, па якій з обох кінців симетрично розміщені рейкові підкладки 4. В основі шпали розміщені опорні пластини 5. Бічні стінки 1 шпали металевої виконані у вигляді ламаної лінії, що утворена угнутостями 6 виконаними в її бічних стінках 1, кожна з яких зорієнтована симетрично рейковій підкладці 4, яка розміщена на верхній полиці 3 із можливістю утворення інтегрально цілого зварного з’єднання її крайки із ділянкою вигину 2 в шпалі. Угнутості 6 в шпалі металевій виконані двогранними з вершиною, суміщеною із вертикаллю. Шпала металева з рейковими підкладками працює наступним чином. Вплив динамічних навантажень на шпалу обумовлює виникнення сил, спрямованих на зсув шпали у взаємно перпендикулярних напрямках. У даному випадку ефективна протидія поперечному зсуву шпали створюється двогранними угнутостями 6 у бічних стінках 1, і перемінним, за рахунок них, перетином балки. Це обумовило значне збільшення площі контакту шпали з баластом земполотна, її "якірні" властивості і відповідно надійну фіксацію від осьових і поперечних зсувів. При впливі на металеву шпалу з рейковою підкладкою динамічних навантажень, вершини угнутостей 6, у даному випадку, виконують функцію опор, що сприяє виключенню деформаційного руйнуючого впливу па шпалу. При цьому, динамічні навантаження рівномірно перерозподіляються по поверхні верхньої полиці 3 в шпалі і інтегрально цілої поверхні, утвореної зварним швом, ділянкою вигину 2 в шпалі і крайкою підкладки 4. Таким чином, у шпалі металевій досягнутий раціональний розподіл властивостей міцності і стійкості, що забезпечило надійну роботу шпали в режимі динамічних навантажень. Промислові випробування металевої шпали підтвердили її високі експлуатаційні властивості, які сприяють підвищенню строку й служби. Фіг. 1 2 38558 Фіг. 2 Фіг. 3 Фіг. 4 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3
