Машина для одиночної заміни шпал і брусів

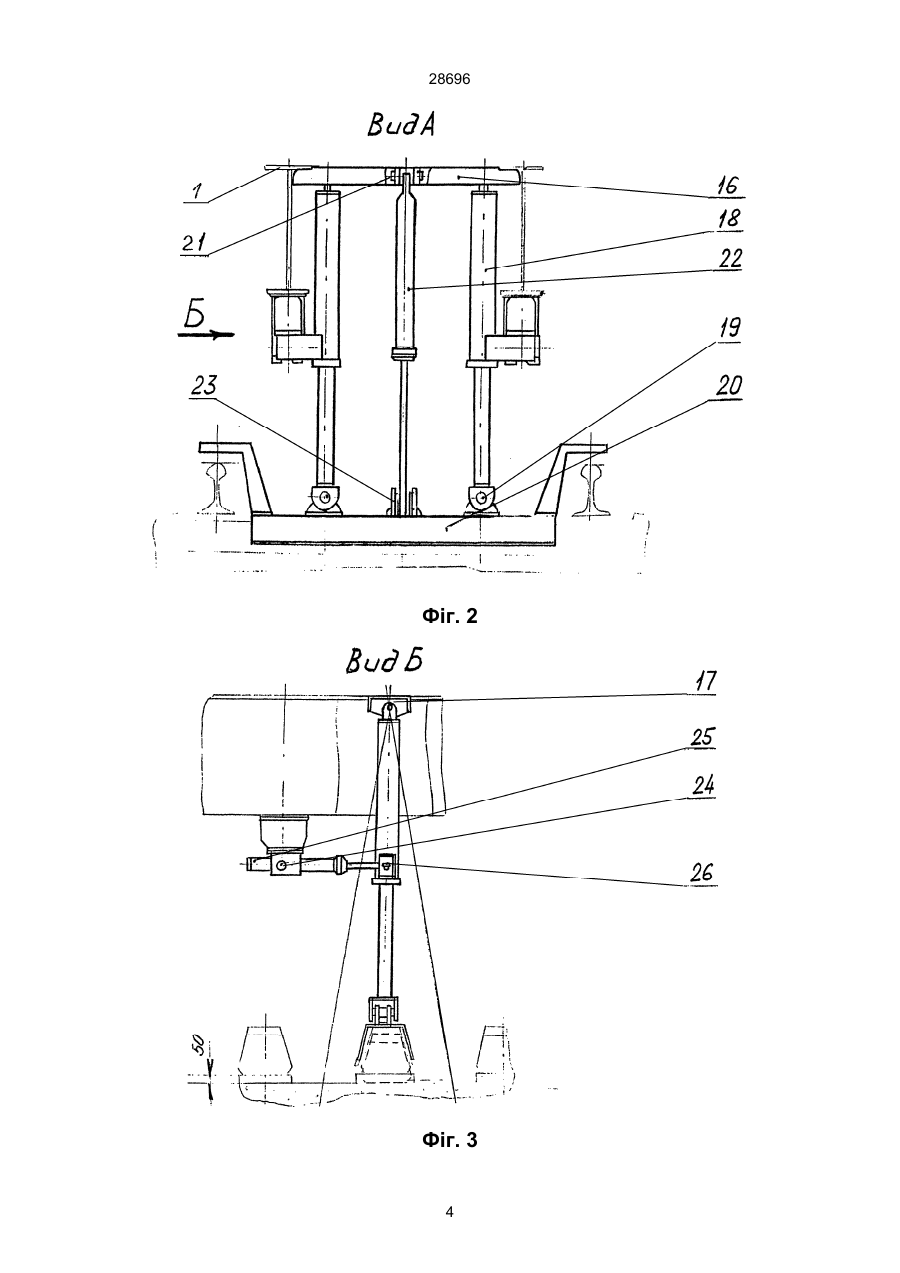

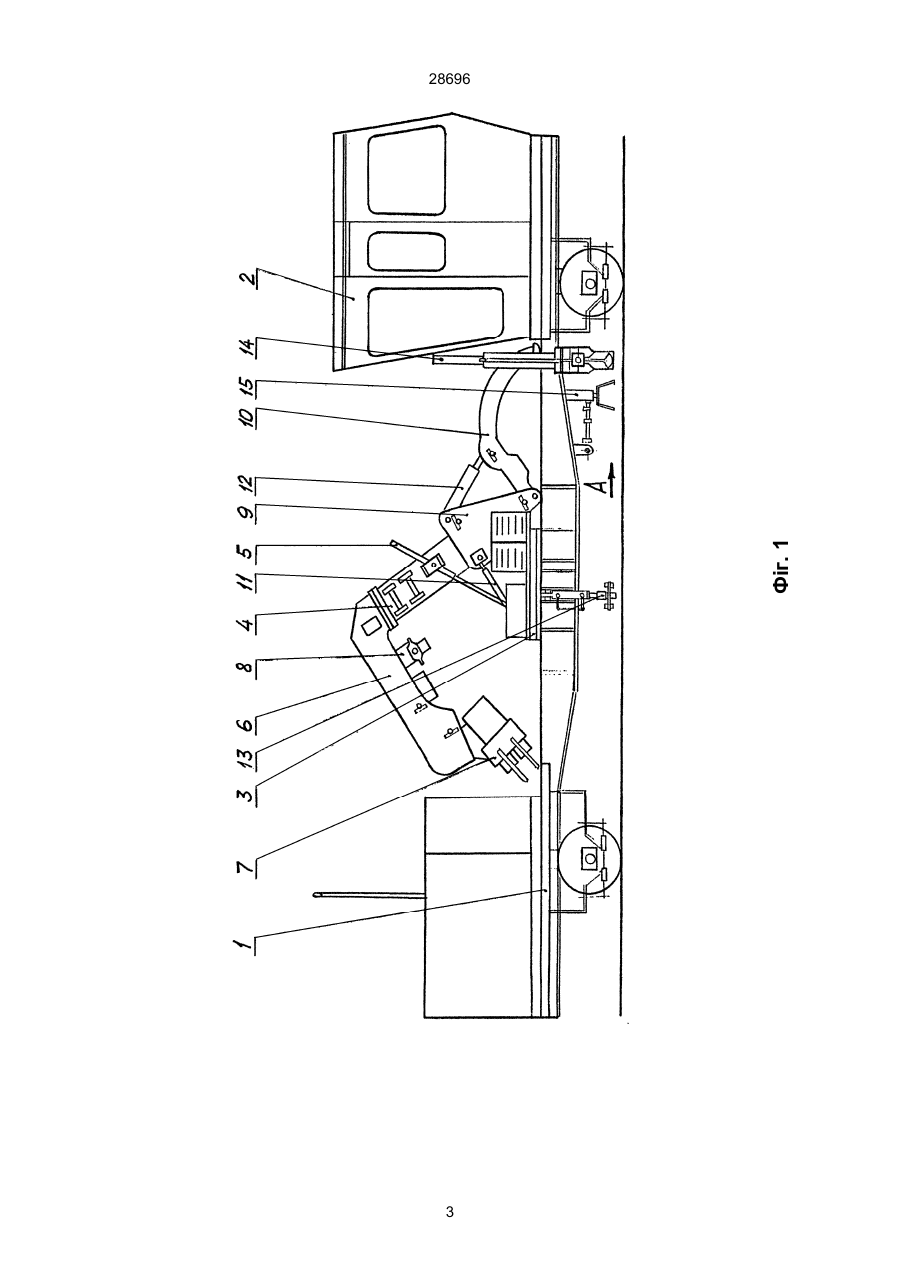

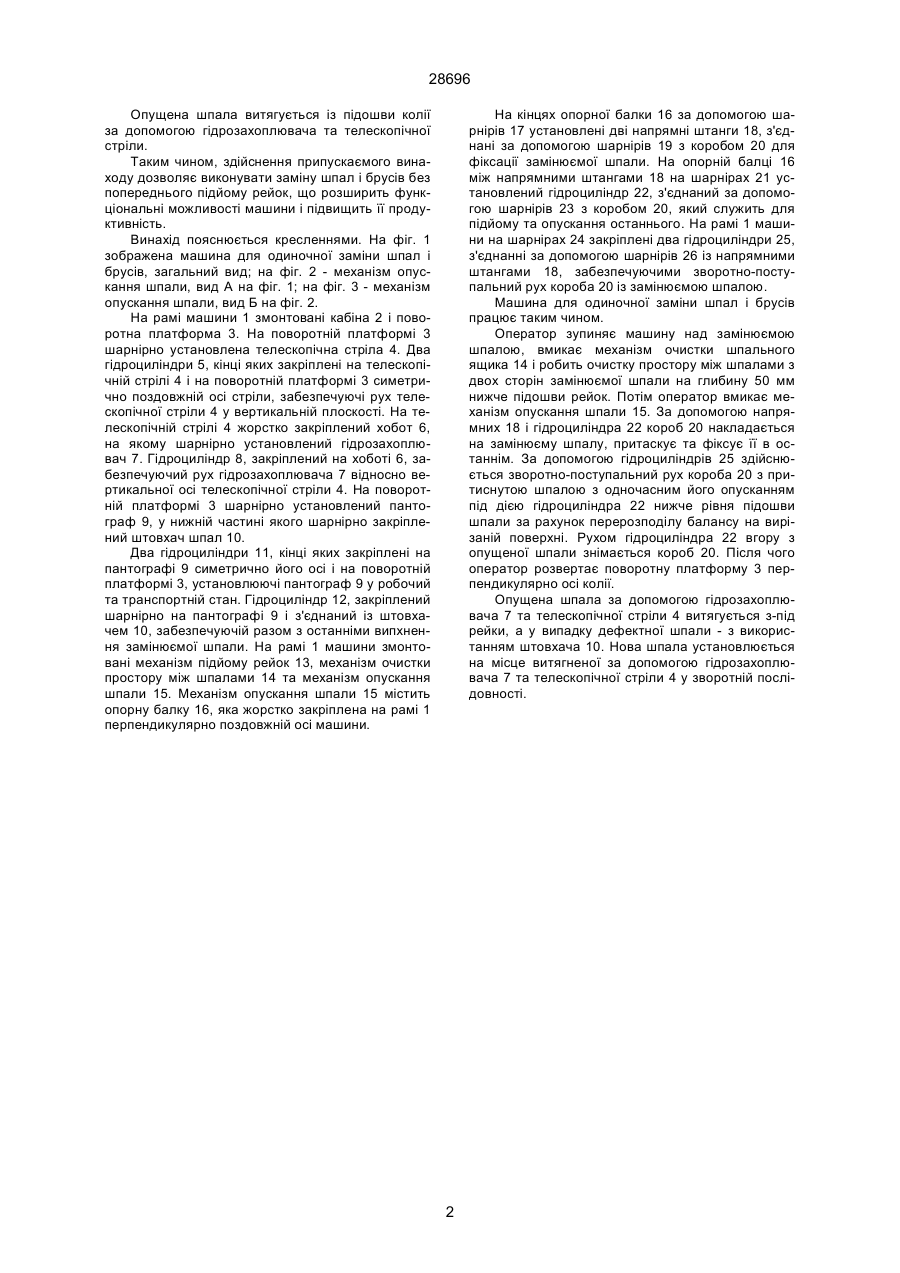

Машина для одиночної заміни шпал і брусів, яка має раму з поворотною платформою, на якій шарнірно установлені телескопічна стріла з хоботом і захоплювачем з можливістю переміщення 28696 Опущена шпала витягується із підошви колії за допомогою гідрозахоплювача та телескопічної стріли. Таким чином, здійснення припускаємого винаходу дозволяє виконувати заміну шпал і брусів без попереднього підйому рейок, що розширить функціональні можливості машини і підвищить її продуктивність. Винахід пояснюється кресленнями. На фіг. 1 зображена машина для одиночної заміни шпал і брусів, загальний вид; на фіг. 2 - механізм опускання шпали, вид А на фіг. 1; на фіг. 3 - механізм опускання шпали, вид Б на фіг. 2. На рамі машини 1 змонтовані кабіна 2 і поворотна платформа 3. На поворотній платформі 3 шарнірно установлена телескопічна стріла 4. Два гідроциліндри 5, кінці яких закріплені на телескопічній стрілі 4 і на поворотній платформі 3 симетрично поздовжній осі стріли, забезпечуючі рух телескопічної стріли 4 у вертикальній плоскості. На телескопічній стрілі 4 жорстко закріплений хобот 6, на якому шарнірно установлений гідрозахоплювач 7. Гідроциліндр 8, закріплений на хоботі 6, забезпечуючий рух гідрозахоплювача 7 відносно вертикальної осі телескопічної стріли 4. На поворотній платформі 3 шарнірно установлений пантограф 9, у нижній частині якого шарнірно закріплений штовхач шпал 10. Два гідроциліндри 11, кінці яких закріплені на пантографі 9 симетрично його осі і на поворотній платформі 3, установлюючі пантограф 9 у робочий та транспортній стан. Гідроциліндр 12, закріплений шарнірно на пантографі 9 і з'єднаний із штовхачем 10, забезпечуючій разом з останніми випхнення замінюємої шпали. На рамі 1 машини змонтовані механізм підйому рейок 13, механізм очистки простору між шпалами 14 та механізм опускання шпали 15. Механізм опускання шпали 15 містить опорну балку 16, яка жорстко закріплена на рамі 1 перпендикулярно поздовжній осі машини. На кінцях опорної балки 16 за допомогою шарнірів 17 установлені дві напрямні штанги 18, з'єднані за допомогою шарнірів 19 з коробом 20 для фіксації замінюємої шпали. На опорній балці 16 між напрямними штангами 18 на шарнірах 21 установлений гідроциліндр 22, з'єднаний за допомогою шарнірів 23 з коробом 20, який служить для підйому та опускання останнього. На рамі 1 машини на шарнірах 24 закріплені два гідроциліндри 25, з'єднанні за допомогою шарнірів 26 із напрямними штангами 18, забезпечуючими зворотно-поступальний рух короба 20 із замінюємою шпалою. Машина для одиночної заміни шпал і брусів працює таким чином. Оператор зупиняє машину над замінюємою шпалою, вмикає механізм очистки шпального ящика 14 і робить очистку простору між шпалами з двох сторін замінюємої шпали на глибину 50 мм нижче підошви рейок. Потім оператор вмикає механізм опускання шпали 15. За допомогою напрямних 18 і гідроциліндра 22 короб 20 накладається на замінюєму шпалу, притаскує та фіксує її в останнім. За допомогою гідроциліндрів 25 здійснюється зворотно-поступальний рух короба 20 з притиснутою шпалою з одночасним його опусканням під дією гідроциліндра 22 нижче рівня підошви шпали за рахунок перерозподілу балансу на вирізаній поверхні. Рухом гідроциліндра 22 вгору з опущеної шпали знімається короб 20. Після чого оператор розвертає поворотну платформу 3 перпендикулярно осі колії. Опущена шпала за допомогою гідрозахоплювача 7 та телескопічної стріли 4 витягується з-під рейки, а у випадку дефектної шпали - з використанням штовхача 10. Нова шпала установлюється на місце витягненої за допомогою гідрозахоплювача 7 та телескопічної стріли 4 у зворотній послідовності. 2 Фіг. 1 28696 3 28696 Фіг. 2 Фіг. 3 4 28696 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2002 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 34 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 5
