Вуглецевий електрод
Номер патенту: 38559
Опубліковано: 15.05.2001
Автори: Семірягін Сергій Володимирович, Дорофєєв Володимир Миколайович, Куберський Сергій Володимирович, Теплицький Євген Борисович, Ессельбах Сергій Борисович
Текст

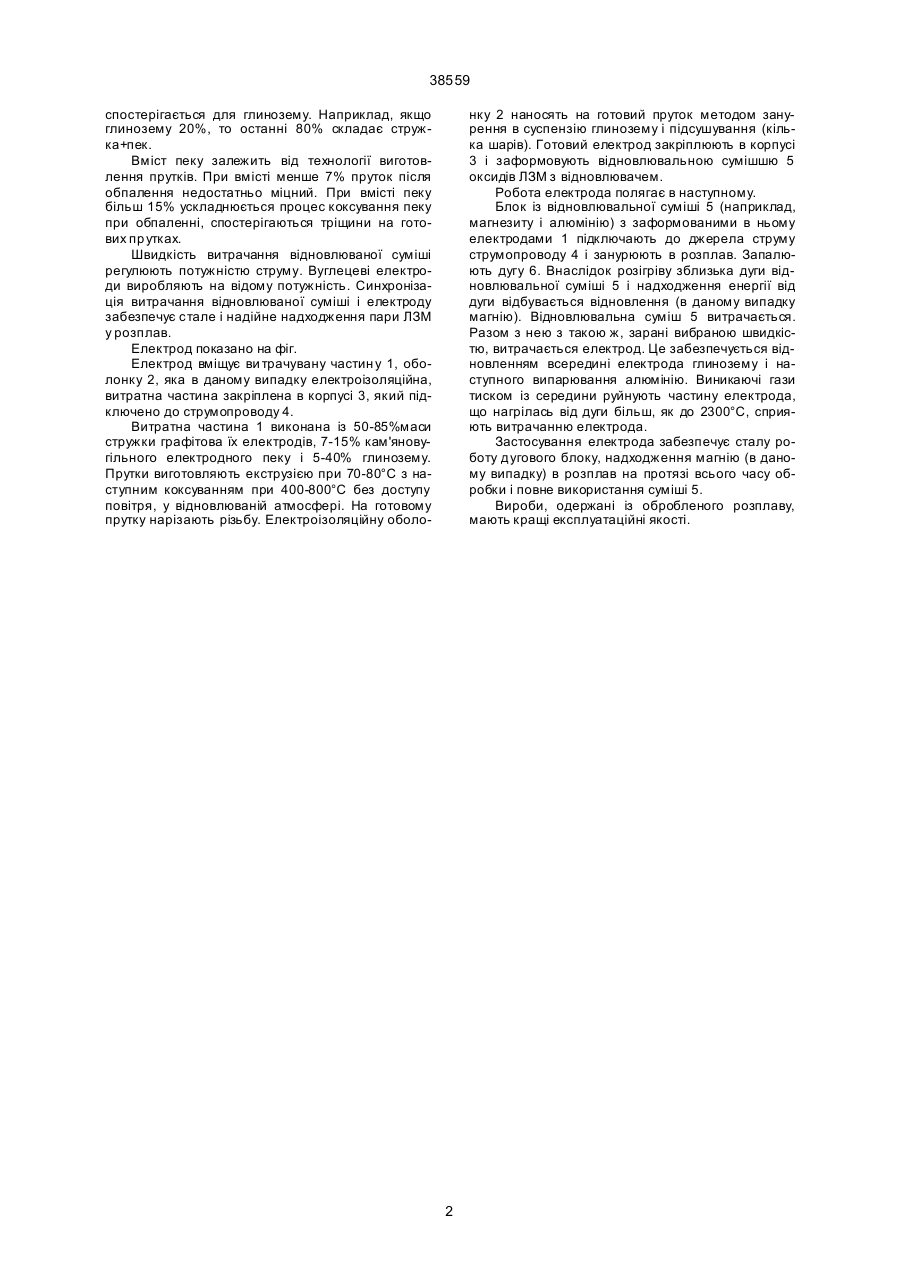

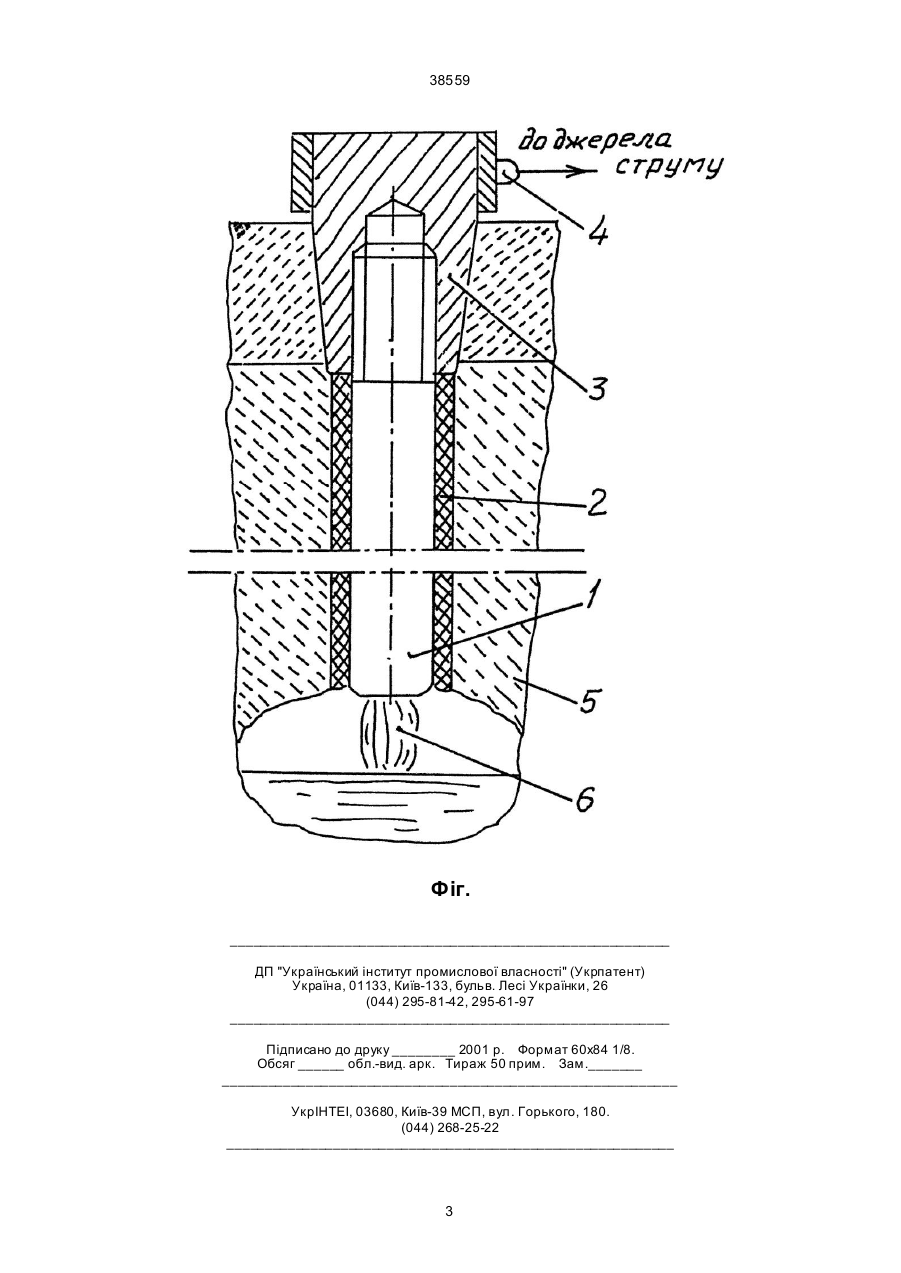

Вуглецевий електрод, що вміщує вуглецевий пруток який витрачається електроізоляційну оболонку, який відрізняється що вуглецевий пруток має склад наступного вмісту, у відсотках по масі: стружка графітових електродів 50-85%; пік кам'яновугільний електродний 7-15%; глинозем (оксид алюмінію) 5-40%. (19) (21) 2000074474 (22) 25.07.2000 (24) 15.05.2001 (33) UA (46) 15.05.2001, Бюл. № 4, 2001 р. (72) Семірягін Сергій Володимирович, Дорофєєв Володимир Миколайович, Теплицький Євген Борисович, Ессельбах Сергій Борисович, Куберський Сергій Володимирович 38559 спостерігається для глинозему. Наприклад, якщо глинозему 20%, то останні 80% складає стружка+пек. Вміст пеку залежить від технології виготовлення прутків. При вмісті менше 7% пруток після обпалення недостатньо міцний. При вмісті пеку більш 15% ускладнюється процес коксування пеку при обпаленні, спостерігаються тріщини на готових пр утках. Швидкість витрачання відновлюваної суміші регулюють потужністю струму. Вуглецеві електроди виробляють на відому потужність. Синхронізація витрачання відновлюваної суміші і електроду забезпечує стале і надійне надходження пари ЛЗМ у розплав. Електрод показано на фіг. Електрод вміщує ви трачувану частин у 1, оболонку 2, яка в даному випадку електроізоляційна, витратна частина закріплена в корпусі 3, який підключено до струмопроводу 4. Витратна частина 1 виконана із 50-85%маси стружки графітова їх електродів, 7-15% кам'яновугільного електродного пеку і 5-40% глинозему. Прутки виготовляють екструзією при 70-80°С з наступним коксуванням при 400-800°С без доступу повітря, у відновлюваній атмосфері. На готовому прутку нарізають різьбу. Електроізоляційну оболо нку 2 наносять на готовий пруток методом занурення в суспензію глинозему і підсушування (кілька шарів). Готовий електрод закріплюють в корпусі 3 і заформовують відновлювальною сумішшю 5 оксидів ЛЗМ з відновлювачем. Робота електрода полягає в наступному. Блок із відновлювальної суміші 5 (наприклад, магнезиту і алюмінію) з заформованими в ньому електродами 1 підключають до джерела струму струмопроводу 4 і занурюють в розплав. Запалюють дугу 6. Внаслідок розігріву зблизька дуги відновлювальної суміші 5 і надходження енергії від дуги відбувається відновлення (в даному випадку магнію). Відновлювальна суміш 5 витрачається. Разом з нею з такою ж, зарані вибраною швидкістю, витрачається електрод. Це забезпечується відновленням всередині електрода глинозему і наступного випарювання алюмінію. Виникаючі гази тиском із середини руйнують частину електрода, що нагрілась від дуги більш, як до 2300°С, сприяють витрачанню електрода. Застосування електрода забезпечує сталу роботу дугового блоку, надходження магнію (в даному випадку) в розплав на протязі всього часу обробки і повне використання суміші 5. Вироби, одержані із обробленого розплаву, мають кращі експлуатаційні якості. 2 38559 Фіг. __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3
ДивитисяДодаткова інформація
Назва патенту англійськоюCarbon electrode
Автори англійськоюSemiriahin Serhii Volodymyrovych, Dorofieiev Volodymyr Mykolaiovych, Teplytskyi Yevhen Borysovych, Yesselbakh Serhii Borysovych, Kuberskyi Serhii Volodymyrovych
Назва патенту російськоюУглеродный электрод
Автори російськоюСемирягин Сергей Владимирович, Дорофеев Владимир Николаевич, Теплицкий Евгений Борисович, Ессельбах Сергей Борисович, Куберский Сергей Владимирович
МПК / Мітки
МПК: C21C 1/02, C21C 7/064
Мітки: електрод, вуглецевий
