Насосний привод преса

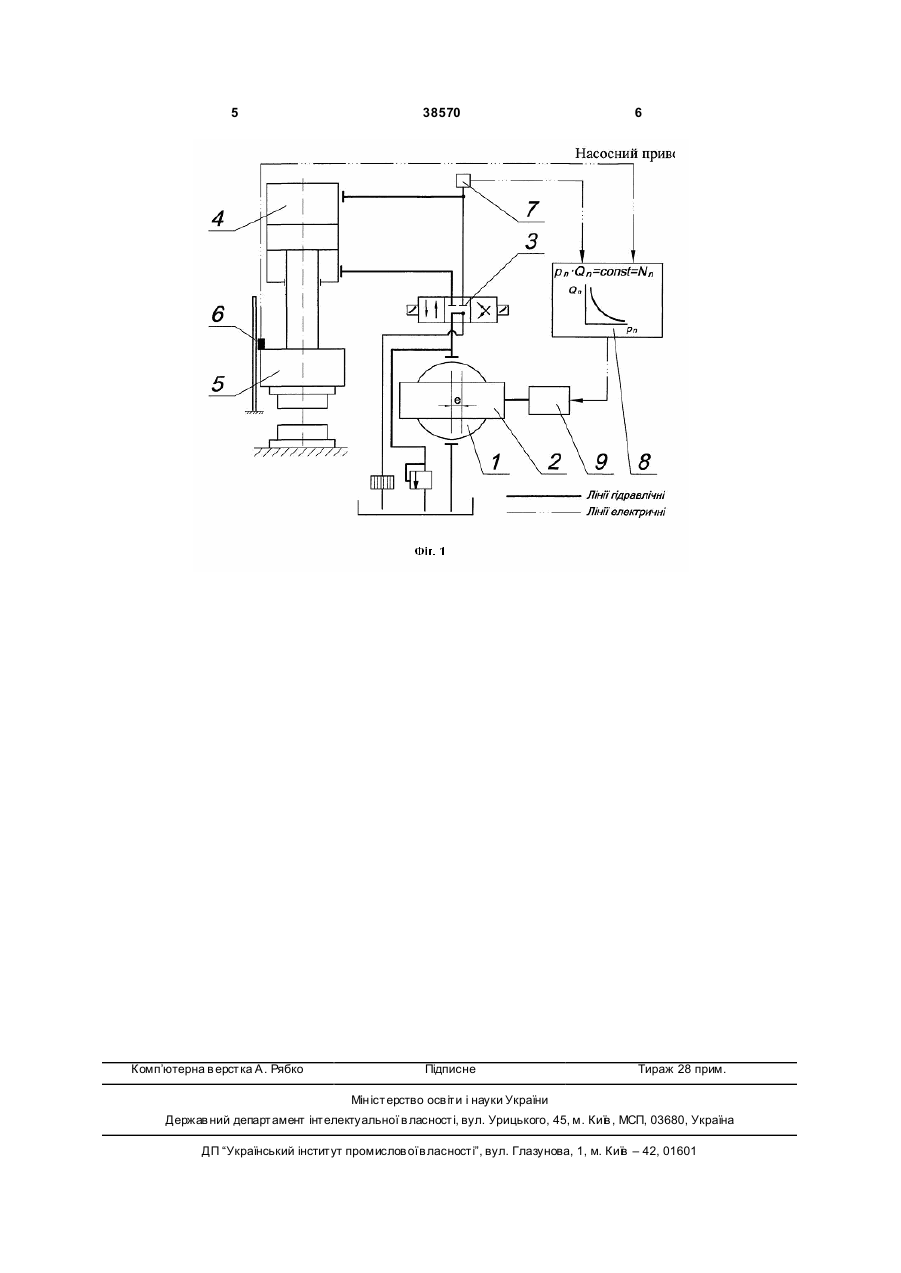

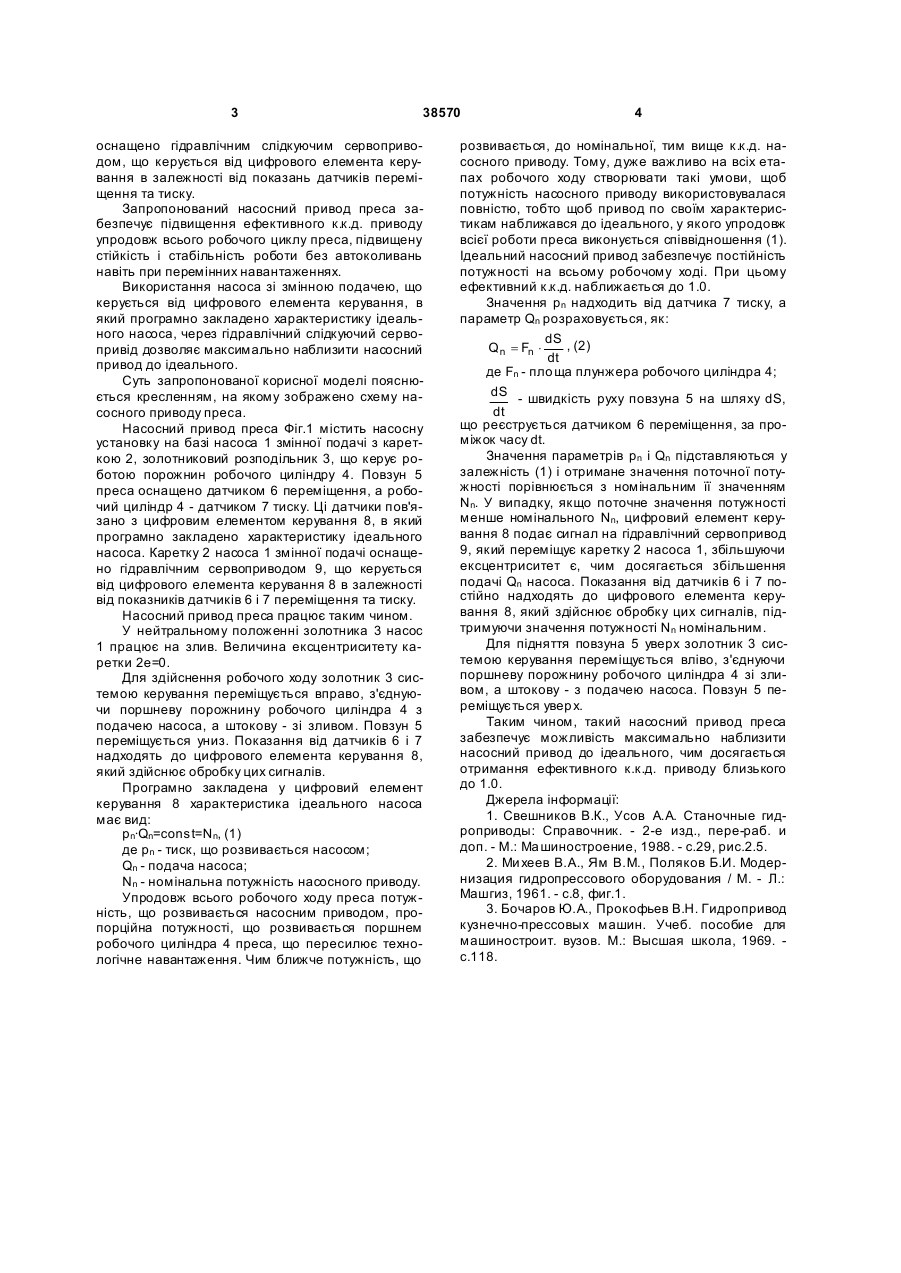

Насосний привод преса, що містить насосну установку змінної подачі з автоматичним приводом каретки, золотниковий розподільник, що керує 3 38570 оснащено гідравлічним слідкуючим сервоприводом, що керується від цифрового елемента керування в залежності від показань датчиків переміщення та тиску. Запропонований насосний привод преса забезпечує підвищення ефективного к.к.д. приводу упродовж всього робочого циклу преса, підвищену стійкість і стабільність роботи без автоколивань навіть при перемінних навантаженнях. Використання насоса зі змінною подачею, що керується від цифрового елемента керування, в який програмно закладено характеристику ідеального насоса, через гідравлічний слідкуючий сервопривід дозволяє максимально наблизити насосний привод до ідеального. Суть запропонованої корисної моделі пояснюється кресленням, на якому зображено схему насосного приводу преса. Насосний привод преса Фіг.1 містить насосну установку на базі насоса 1 змінної подачі з кареткою 2, золотниковий розподільник 3, що керує роботою порожнин робочого циліндру 4. Повзун 5 преса оснащено датчиком 6 переміщення, а робочий циліндр 4 - датчиком 7 тиску. Ці датчики пов'язано з цифровим елементом керування 8, в який програмно закладено характеристику ідеального насоса. Каретку 2 насоса 1 змінної подачі оснащено гідравлічним сервоприводом 9, що керується від цифрового елемента керування 8 в залежності від показників датчиків 6 і 7 переміщення та тиску. Насосний привод преса працює таким чином. У нейтральному положенні золотника 3 насос 1 працює на злив. Величина ексцентриситету каретки 2e=0. Для здійснення робочого ходу золотник 3 системою керування переміщується вправо, з'єднуючи поршневу порожнину робочого циліндра 4 з подачею насоса, а штокову - зі зливом. Повзун 5 переміщується униз. Показання від датчиків 6 і 7 надходять до цифрового елемента керування 8, який здійснює обробку цих сигналів. Програмно закладена у цифровий елемент керування 8 характеристика ідеального насоса має вид: pn·Qn=const=N n, (1) де pn - тиск, що розвивається насосом; Qn - подача насоса; Nn - номінальна потужність насосного приводу. Упродовж всього робочого ходу преса потужність, що розвивається насосним приводом, пропорційна потужності, що розвивається поршнем робочого циліндра 4 преса, що пересилює технологічне навантаження. Чим ближче потужність, що 4 розвивається, до номінальної, тим вище к.к.д. насосного приводу. Тому, дуже важливо на всіх етапах робочого ходу створювати такі умови, щоб потужність насосного приводу використовувалася повністю, тобто щоб привод по своїм характеристикам наближався до ідеального, у якого упродовж всієї роботи преса виконується співвідношення (1). Ідеальний насосний привод забезпечує постійність потужності на всьому робочому ході. При цьому ефективний к.к.д. наближається до 1.0. Значення pn надходить від датчика 7 тиску, а параметр Qn розраховується, як: dS , (2) Q n = Fn × dt де Fn - площа плунжера робочого циліндра 4; dS - швидкість руху повзуна 5 на шляху dS, dt що реєструється датчиком 6 переміщення, за проміжок часу dt. Значення параметрів pn і Qn підставляються у залежність (1) і отримане значення поточної потужності порівнюється з номінальним її значенням Nn. У випадку, якщо поточне значення потужності менше номінального Nn, цифровий елемент керування 8 подає сигнал на гідравлічний сервопривод 9, який переміщує каретку 2 насоса 1, збільшуючи ексцентриситет є, чим досягається збільшення подачі Qn насоса. Показання від датчиків 6 і 7 постійно надходять до цифрового елемента керування 8, який здійснює обробку цих сигналів, підтримуючи значення потужності Nn номінальним. Для підняття повзуна 5 уверх золотник 3 системою керування переміщується вліво, з'єднуючи поршневу порожнину робочого циліндра 4 зі зливом, а штокову - з подачею насоса. Повзун 5 переміщується увер х. Таким чином, такий насосний привод преса забезпечує можливість максимально наблизити насосний привод до ідеального, чим досягається отримання ефективного к.к.д. приводу близького до 1.0. Джерела інформації: 1. Свешников В.К., Усов А.А. Станочные гидроприводы: Справочник. - 2-е изд., пере-раб. и доп. - М.: Ма шиностроение, 1988. - с.29, рис.2.5. 2. Ми хеев В.А., Ям В.М., Поляков Б.И. Модернизация гидропрессового оборудования / М. - Л.: Машгиз, 1961. - с.8, фиг.1. 3. Бочаров Ю.А., Прокофьев В.Н. Гидропривод кузнечно-прессовых машин. Учеб. пособие для машиностроит. вузов. М.: Высшая школа, 1969. с.118. 5 Комп’ютерна в ерстка А. Рябко 38570 6 Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
