Замок для з’єднання кінців пасових передач
Номер патенту: 38603
Опубліковано: 12.01.2009
Автори: Білик Степанія Григорівна, Логуш Іван Володимирович, Фльонц Олег Володимирович, Гевко Іван Богданович
Формула / Реферат
Замок для з'єднання кінців пасових передач, який виконано у вигляді елементів кріплення обох кінців пасів між собою, який відрізняється тим, що як елементи кріплення використано ліву і праву петлі, в які жорстко встановлені втулки тертя, а поперечний переріз пластин петель в нижній частині виконано П-подібної форми з висотою полички, рівною товщині паса, які жорстко закріплені до кінців ременя, а елементи кріплення пластин до ременя виконані у верхній частині петлі у вигляді конічних видовжених відкритих елементів з довжиною нижньої частини, більшою від товщини ременя і суми двох товщин петлі, які розміщені рівномірно по площині петлі в кількості 4...8 штук, зі сторони кінця і другої пластини видовжені конічні елементи завальцьовані у вигляді буртиків, крім цього, ширина з'єднувальних частин лівої і правої петель рівні між собою l1+l2=l, при цьому втулки петель жорстко закріплені до самих петель відомими способами, а всередині втулок тертя, по середині їх довжини, виконані масляні кільцеві канавки, які є у взаємодії з системою радіальних отворів осі, яка з'єднує петлі через втулки тертя, кінці якої з двох сторін завальцьовані, а в центральному глухому отворі осі жорстко встановлена маслянка.
Текст

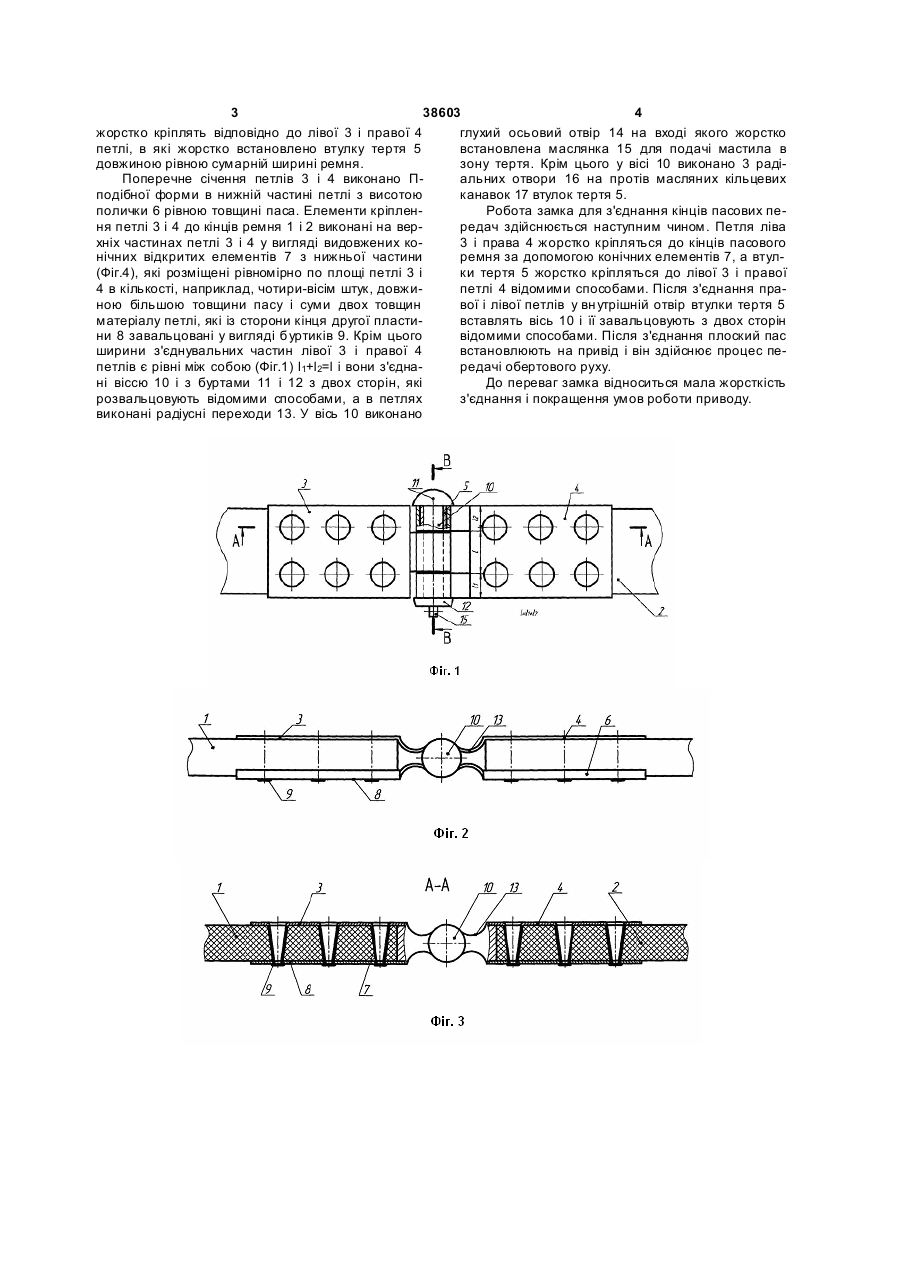

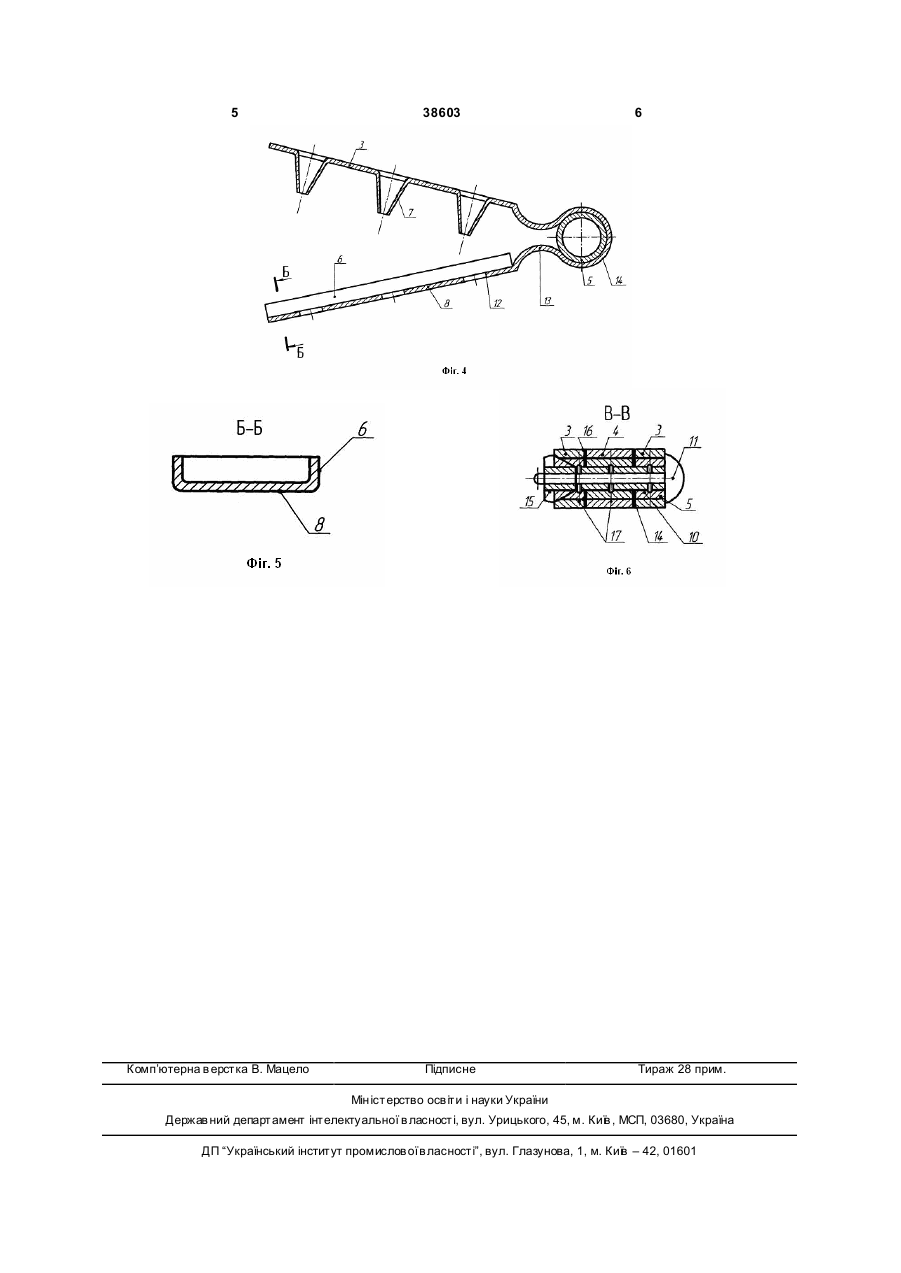

Замок для з'єднання кінців пасових передач, який виконано у вигляді елементів кріплення обох кінців пасів між собою, який відрізняється тим, що як елементи кріплення використано ліву і праву петлі, в які жорстко встановлені втулки тертя, а поперечний переріз пластин петель в нижній частині виконано П-подібної форми з висотою полич 3 38603 4 жорстко кріплять відповідно до лівої 3 і правої 4 глухий осьовий отвір 14 на вході якого жорстко петлі, в які жорстко встановлено втулку тертя 5 встановлена маслянка 15 для подачі мастила в довжиною рівною сумарній ширині ремня. зону тертя. Крім цього у вісі 10 виконано 3 радіПоперечне січення петлів 3 і 4 виконано Пальних отвори 16 на протів масляних кільцевих подібної форми в нижній частині петлі з висотою канавок 17 втулок тертя 5. полички 6 рівною товщині паса. Елементи кріпленРобота замка для з'єднання кінців пасових пеня петлі 3 і 4 до кінців ремня 1 і 2 виконані на верредач здійснюється наступним чином. Петля ліва хніх частинах петлі 3 і 4 у вигляді видовжених ко3 і права 4 жорстко кріпляться до кінців пасового нічних відкритих елементів 7 з нижньої частини ремня за допомогою конічних елементів 7, а втул(Фіг.4), які розміщені рівномірно по площі петлі 3 і ки тертя 5 жорстко кріпляться до лівої 3 і правої 4 в кількості, наприклад, чотири-вісім штук, довжипетлі 4 відомими способами. Після з'єднання праною більшою товщини пасу і суми двох товщин вої і лівої петлів у вн утрішній отвір втулки тертя 5 матеріалу петлі, які із сторони кінця другої пластивставлять вісь 10 і її завальцовують з двох сторін ни 8 завальцовані у вигляді буртиків 9. Крім цього відомими способами. Після з'єднання плоский пас ширини з'єднувальних частин лівої 3 і правої 4 встановлюють на привід і він здійснює процес пепетлів є рівні між собою (Фіг.1) l1+l2=l і вони з'єднаредачі обертового руху. ні віссю 10 і з буртами 11 і 12 з двох сторін, які До переваг замка відноситься мала жорсткість розвальцовують відомими способами, а в петлях з'єднання і покращення умов роботи приводу. виконані радіусні переходи 13. У вісь 10 виконано 5 Комп’ютерна в ерстка В. Мацело 38603 6 Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюLock for connection of ends of belt transmissions
Автори англійськоюFlionts Oleh Volodymyrovych, Bilyk Stepania Hryhorivna, Lohush Ivan Volodymyrovych, Hevko Ivan Bohdanovych
Назва патенту російськоюЗамок для соединения концов ременных передач
Автори російськоюФлёнц Олег Владимирович, Билык Степания Григорьевна, Логуш Иван Владимирович, Гевко Иван Богданович
МПК / Мітки
МПК: F16H 7/00
Мітки: кінців, замок, з'єднання, пасових, передач
