1. Замок тертя для кріплення з жолобчатого профілю, який містить в собі скобу, що охоплює елементи кріплення та складається із двох петель, виготовлених із прутка, вільні кінці яких жорстко закріплені на протилежних боках пластини, та клин, розміщений на днищі зовнішнього профілю, співвісно його поздовжній осі, який відрізняється тим, що в згинах петель скоби встановлено палець, розміщений в кільцевих пазах поздовжніх полиць відкритої частини внутрішнього профілю, а клин установлено між пластиною та днищем зовнішнього профілю, при цьому на днищі зовнішнього профілю, з боку торця клина виконані в шахматному порядку ряди наскрізних отворів, в яких розміщені опорні стержні, причому торцьова площина клина утворює гострий кут з площиною днища зовнішнього профілю, а вільні кінці кожної петлі з боку опорних стержнів розміщені в площині, перпендикулярній до пластини.

2. Замок по п. 1, який відрізняється тим, що висота опорних стержнів більша максимальної висоти скошеної торцевої поверхні клина.

Текст

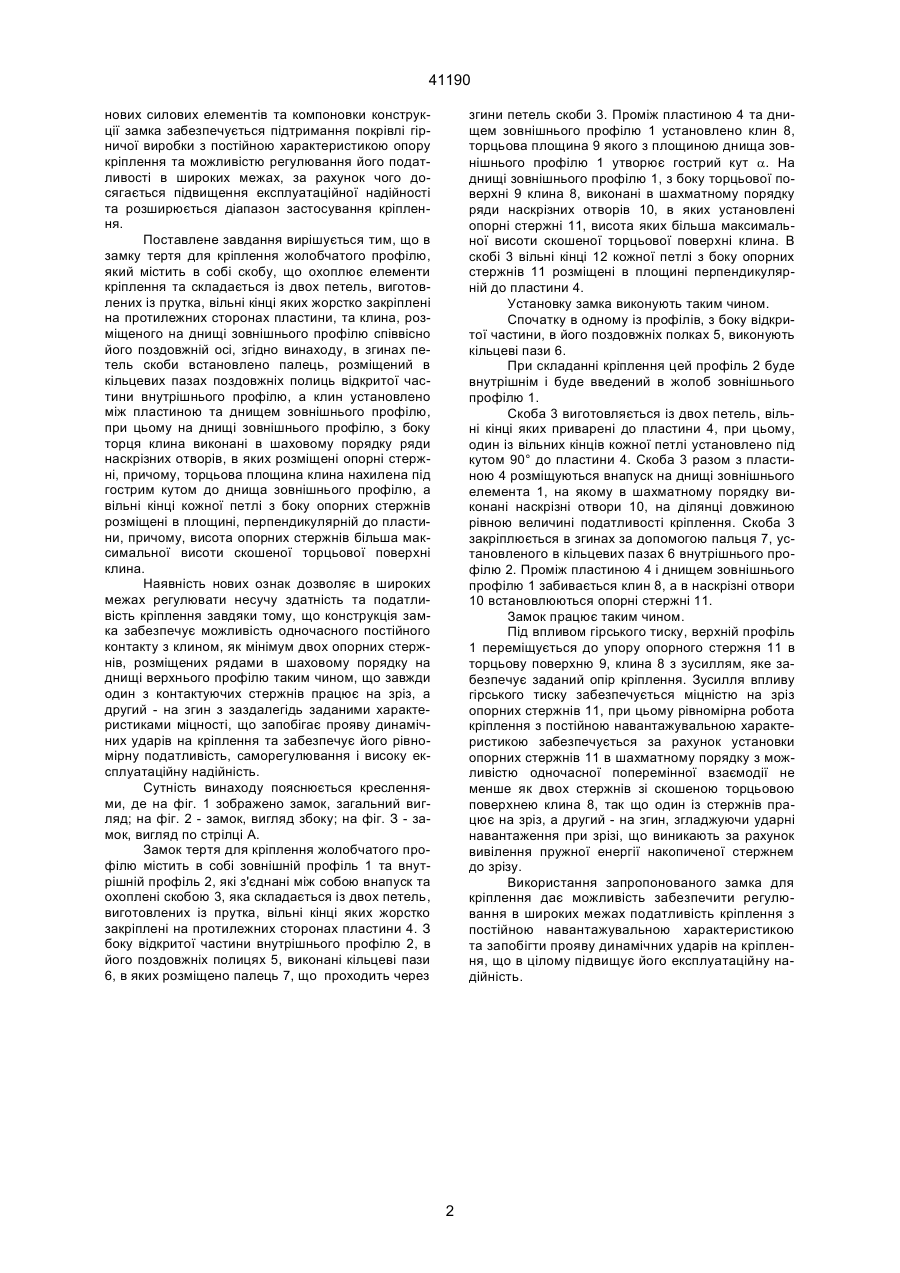

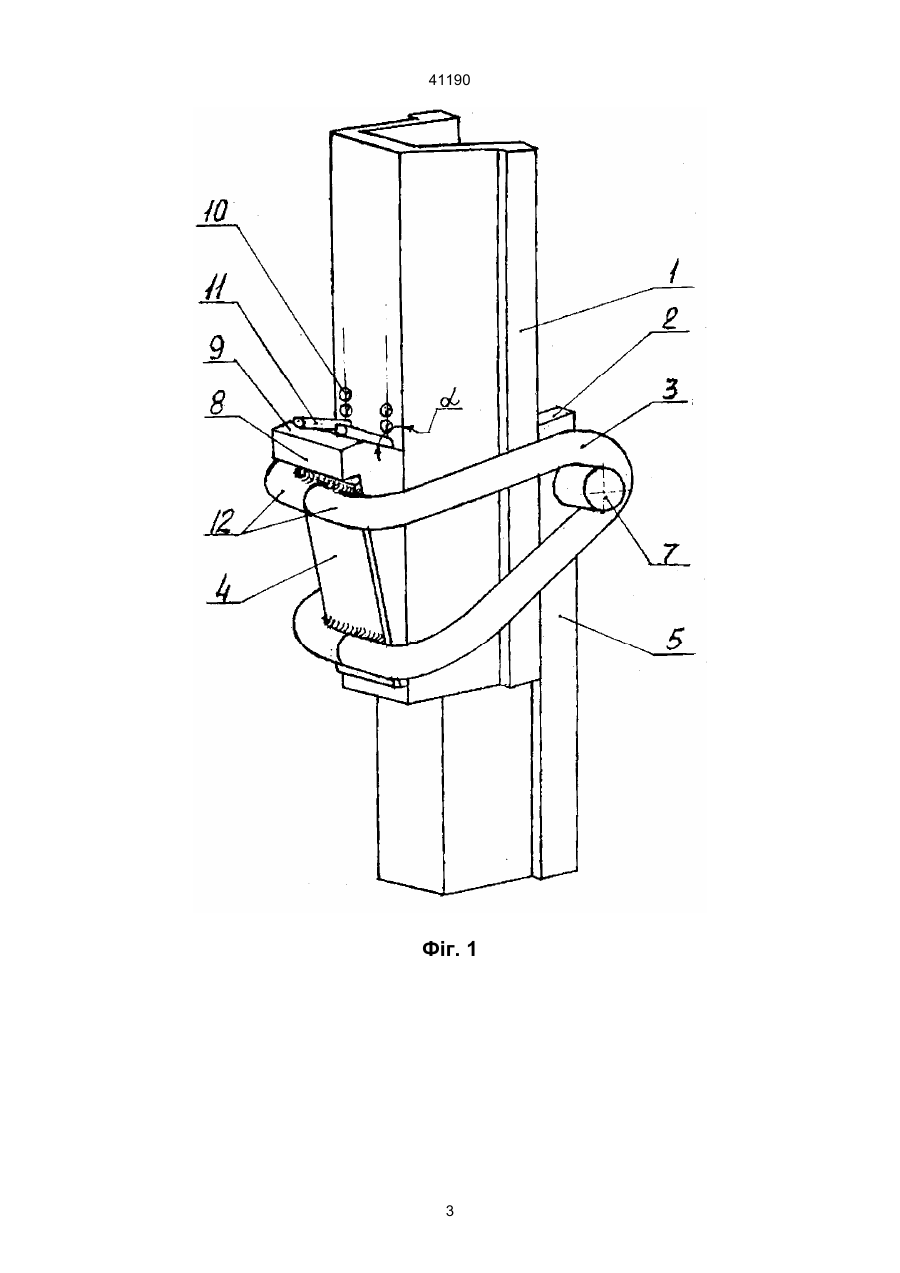

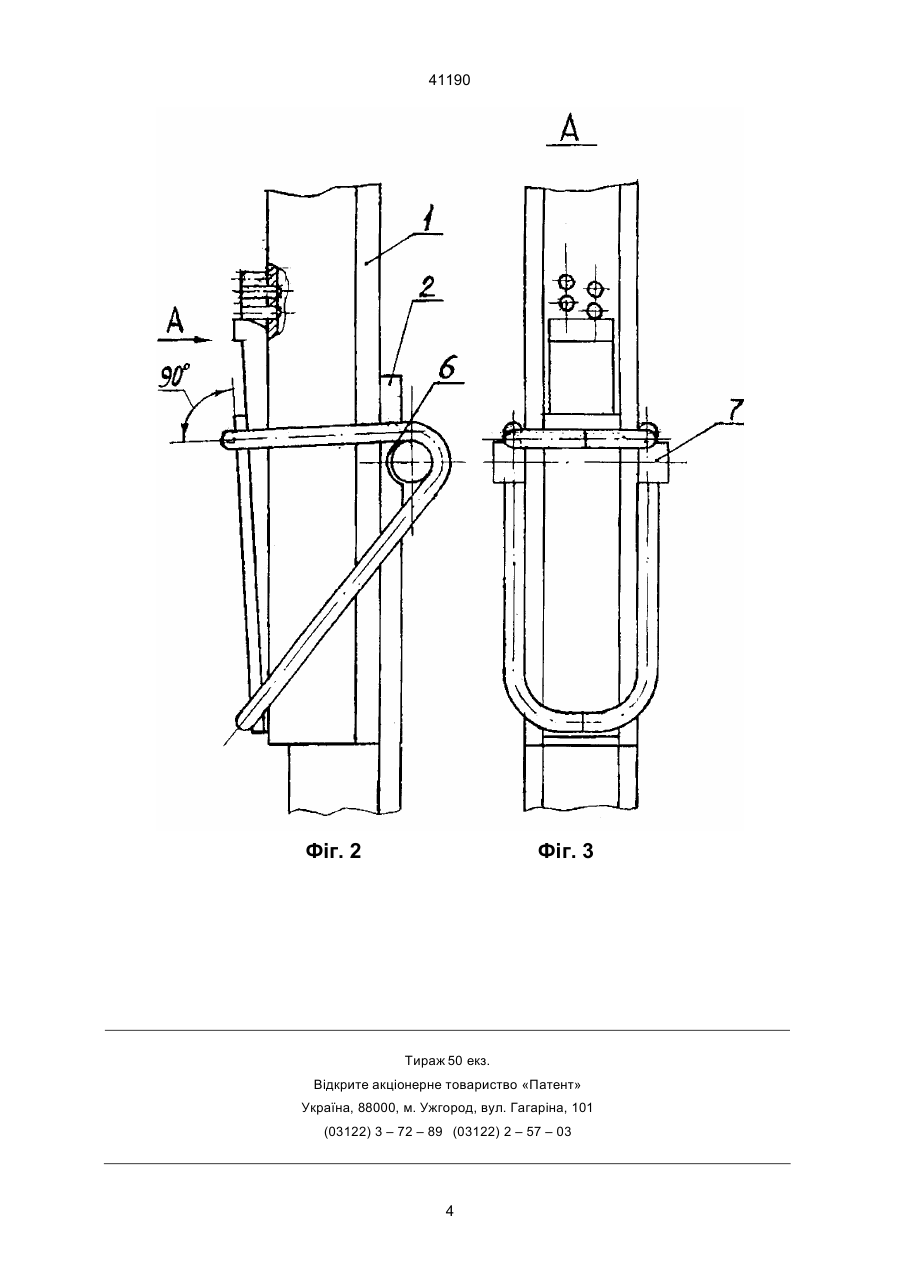

1. Замок тертя для кріплення з жолобчатого профілю, який містить в собі скобу, що охоплює елементи кріплення та складається із двох петель, виготовлених із прутка, вільні кінці яких жорстко закріплені на протилежних боках пластини, та клин, розміщений на днищі зовнішнього профілю, співвісно його поздовжній осі, який відрізняється тим, що в згинах петель скоби встановлено палець, розміщений в кільцевих пазах поздовжніх полиць відкритої частини внутрішнього профілю, а клин установлено між пластиною та днищем зовнішнього профілю, при цьому на днищі зовнішнього профілю, з боку торця клина виконані в шахматному порядку ряди наскрізних отворів, в яких розміщені опорні стержні, причому торцева площина клина утворює гострий кут з площиною днища зовнішнього профілю, а вільні кінці кожної петлі з боку опорних стержнів розміщені в площині, перпендикулярній до пластини. 2. Замок по п. 1, який відрізняється тим, що висота опорних стержнів більша максимальної висоти скошеної торцевої поверхні клина. В.Ш. k , tgj де a - коефіцієнт запасу самогальмування, k ³ 3; j - кут тертя між ексцентриком та клином, причому на похилій поверхні клина розміщений обмежувач (патент України № 17698А, кл. E21D 11/14, дата видачі 20.05.97). Проте, запропонована конструкція замка не забезпечує стабільність опору кріплення, в зв'язку з тим, що несуча здатність кріплення має наростаючу характеристику в процесі роботи, що знижує її надійність та обмежує діапазон її застосування при керуванні гірським тиском. В основу винаходу поставлено завдання удосконалення замка тертя для кріплення з жолобчатого профілю, в якому, за рахунок створення (13) 41190 (11) a сум. = arctg UA відкритої частини жолобчатого профілю, а в згинах петель збоку дна зовнішнього профілю розміщено за допомогою зовнішньої осі з обмежувачами її продовжнього переміщення відносно згинів, ексцентрик, який взаємодіє з дном зовнішнього профілю через клин, розміщений співвісно поздовжній осі профілю, при цьому сумарний кут клина та ексцентрика знаходять із виразу: (19) Винахід стосується до гірничої справи, зокрема до кріплення гірничих виробок і може бути використаний для податливого з'єднання елементів кріплення із спецпрофілю. Відомий податливий замок для кріплення із спецпрофілю, який включає скоби з гайками, фігурну планку та фіксатор, відрізняється тим, що кожна скоба виконана із двох гілок, нахилених до осі симетрії та розташованих впродовж елементів кріплення, що з'єднуються, з двох боків, при цьому фіксатор виконаний у вигляді пальця та встановлений в зазорі між профілем зовнішнього елементу спецпрофілю та вигинами скоб (А.с. СРСР № 1046528, кл. E21D 11/22, Б. № 37, 1983). Недоліком цього відомого пристрою є недостатня надійність та мала несуча здатність. Найбільш близьким до запропонованого винаходу по технічній суті та досягаємому результату (прототип) є замок тертя для кріплення з жолобчатого профілю, який включає скобу, що охоплює елементи кріплення, клин розміщений між скобою та дном зовнішнього профілю та ексцентрик з обмежувачем повороту, вісь якого скріплена із скобою, відрізняється тим, що скоба складається із двох петель, виконаних із прутка, вільні кінці яких жорстко закріплені на протилежних сторонах пластини, ширина якої відповідає поперечному розміру А ____________________ 41190 нових силових елементів та компоновки конструкції замка забезпечується підтримання покрівлі гірничої виробки з постійною характеристикою опору кріплення та можливістю регулювання його податливості в широких межах, за рахунок чого досягається підвищення експлуатаційної надійності та розширюється діапазон застосування кріплення. Поставлене завдання вирішується тим, що в замку тертя для кріплення жолобчатого профілю, який містить в собі скобу, що охоплює елементи кріплення та складається із двох петель, виготовлених із прутка, вільні кінці яких жорстко закріплені на протилежних сторонах пластини, та клина, розміщеного на днищі зовнішнього профілю співвісно його поздовжній осі, згідно винаходу, в згинах петель скоби встановлено палець, розміщений в кільцевих пазах поздовжніх полиць відкритої частини внутрішнього профілю, а клин установлено між пластиною та днищем зовнішнього профілю, при цьому на днищі зовнішнього профілю, з боку торця клина виконані в шаховому порядку ряди наскрізних отворів, в яких розміщені опорні стержні, причому, торцьова площина клина нахилена під гострим кутом до днища зовнішнього профілю, а вільні кінці кожної петлі з боку опорних стержнів розміщені в площині, перпендикулярній до пластини, причому, висота опорних стержнів більша максимальної висоти скошеної торцьової поверхні клина. Наявність нових ознак дозволяє в широких межах регулювати несучу здатність та податливість кріплення завдяки тому, що конструкція замка забезпечує можливість одночасного постійного контакту з клином, як мінімум двох опорних стержнів, розміщених рядами в шаховому порядку на днищі верхнього профілю таким чином, що завжди один з контактуючих стержнів працює на зріз, а другий - на згин з заздалегідь заданими характеристиками міцності, що запобігає прояву динамічних ударів на кріплення та забезпечує його рівномірну податливість, саморегулювання і високу експлуатаційну надійність. Сутність винаходу пояснюється кресленнями, де на фіг. 1 зображено замок, загальний вигляд; на фіг. 2 - замок, вигляд збоку; на фіг. З - замок, вигляд по стрілці А. Замок тертя для кріплення жолобчатого профілю містить в собі зовнішній профіль 1 та внутрішній профіль 2, які з'єднані між собою внапуск та охоплені скобою 3, яка складається із двох петель, виготовлених із прутка, вільні кінці яких жорстко закріплені на протилежних сторонах пластини 4. З боку відкритої частини внутрішнього профілю 2, в його поздовжніх полицях 5, виконані кільцеві пази 6, в яких розміщено палець 7, що проходить через згини петель скоби 3. Проміж пластиною 4 та днищем зовнішнього профілю 1 установлено клин 8, торцьова площина 9 якого з площиною днища зовнішнього профілю 1 утворює гострий кут a. На днищі зовнішнього профілю 1, з боку торцьової поверхні 9 клина 8, виконані в шахматному порядку ряди наскрізних отворів 10, в яких установлені опорні стержні 11, висота яких більша максимальної висоти скошеної торцьової поверхні клина. В скобі 3 вільні кінці 12 кожної петлі з боку опорних стержнів 11 розміщені в площині перпендикулярній до пластини 4. Установку замка виконують таким чином. Спочатку в одному із профілів, з боку відкритої частини, в його поздовжніх полках 5, виконують кільцеві пази 6. При складанні кріплення цей профіль 2 буде внутрішнім і буде введений в жолоб зовнішнього профілю 1. Скоба 3 виготовляється із двох петель, вільні кінці яких приварені до пластини 4, при цьому, один із вільних кінців кожної петлі установлено під кутом 90° до пластини 4. Скоба 3 разом з пластиною 4 розміщуються внапуск на днищі зовнішнього елемента 1, на якому в шахматному порядку виконані наскрізні отвори 10, на ділянці довжиною рівною величині податливості кріплення. Скоба 3 закріплюється в згинах за допомогою пальця 7, установленого в кільцевих пазах 6 внутрішнього профілю 2. Проміж пластиною 4 і днищем зовнішнього профілю 1 забивається клин 8, а в наскрізні отвори 10 встановлюються опорні стержні 11. Замок працює таким чином. Під впливом гірського тиску, верхній профіль 1 переміщується до упору опорного стержня 11 в торцьову поверхню 9, клина 8 з зусиллям, яке забезпечує заданий опір кріплення. Зусилля впливу гірського тиску забезпечується міцністю на зріз опорних стержнів 11, при цьому рівномірна робота кріплення з постійною навантажувальною характеристикою забезпечується за рахунок установки опорних стержнів 11 в шахматному порядку з можливістю одночасної поперемінної взаємодії не менше як двох стержнів зі скошеною торцьовою поверхнею клина 8, так що один із стержнів працює на зріз, а другий - на згин, згладжуючи ударні навантаження при зрізі, що виникають за рахунок вивілення пружної енергії накопиченої стержнем до зрізу. Використання запропонованого замка для кріплення дає можливість забезпечити регулювання в широких межах податливість кріплення з постійною навантажувальною характеристикою та запобігти прояву динамічних ударів на кріплення, що в цілому підвищує його експлуатаційну надійність. 2 41190 Фіг. 1 3 41190 Фіг. 2 Фіг. 3 Тираж 50 екз. Відкрите акціонерне товариство «Патент» Україна, 88000, м. Ужгород, вул. Гагаріна, 101 (03122) 3 – 72 – 89 (03122) 2 – 57 – 03 4 41190 5

Дивитися

Додаткова інформація

Назва патенту англійською

Fixation friction lock made of fluted section

Автори англійською

Voziianov Viktor Stepanovych, Ivanchyshyn Serhii Yakovych, Kovbasenko Valentyn Borysovych, Kurnosov Anatolii Tymofiiovych, Chukhno Fedir Ivanovych

Назва патенту російською

Замок трения для крепления из желобчатого профиля

Автори російською

Возиянов Виктор Степанович, Иванчишин Сергей Яковлевич, Ковбасенко Валентин Борисович, Курносов Анатолий Тимофеевич, Чухно Федор Иванович

МПК / Мітки

МПК: E21D 11/14

Мітки: жолобчатого, тертя, профілю, замок, кріплення
