Установка для випробувань пасових передач

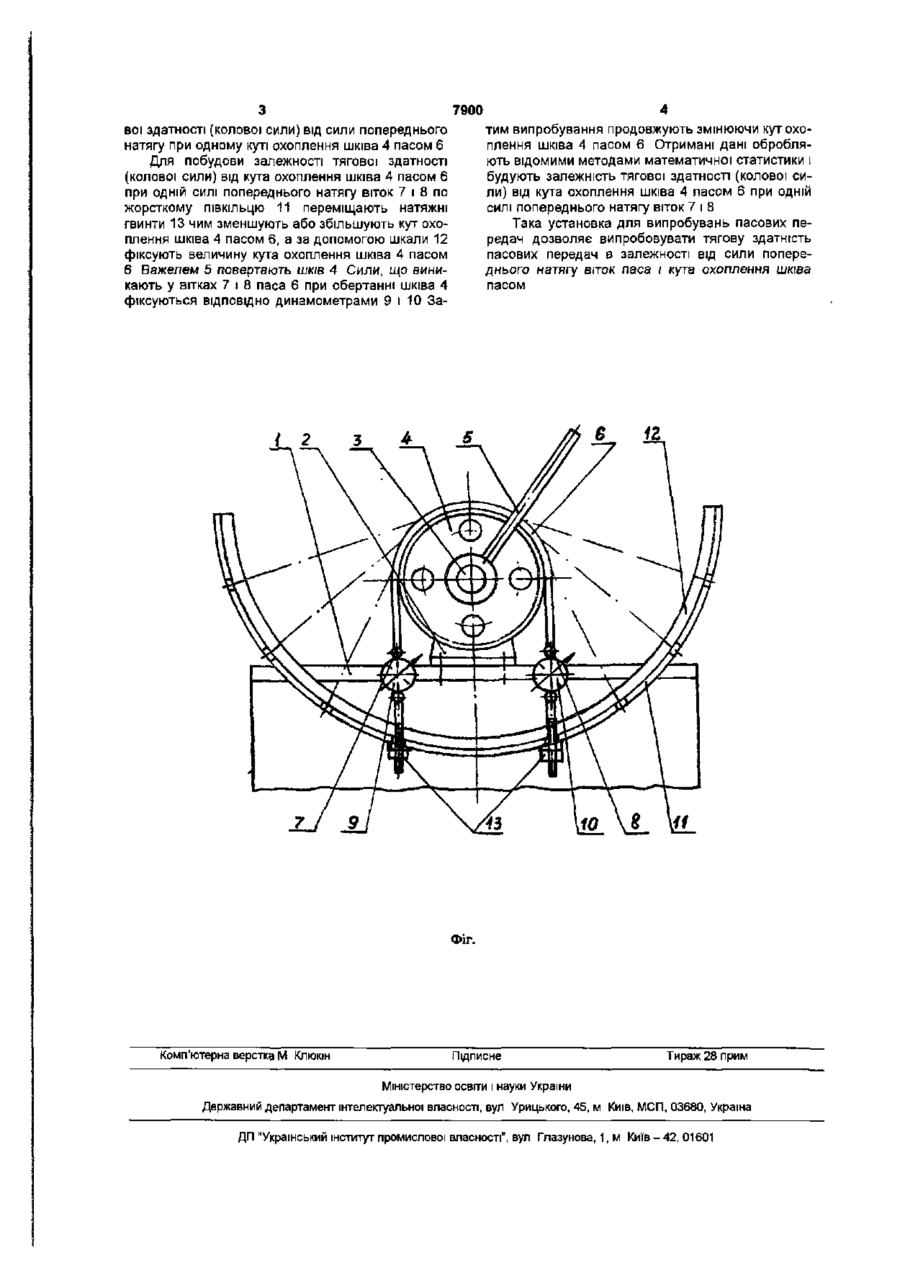

Установка для випробувань пасових передач, яка містить раму з опорами, вісь зі шківом пас, який охоплює шків і одним кінцем нерухомо з'єднаний з рамою через динамометри, яка відрізняється тим, що на рамі вісесиметрично осі шківа закріплено жорстке півкільце із градусною шкалою, з яким за допомогою натяжних гвинтів через динамометри з'єднані КІНЦІ паса, причому натяжні гвинти можуть переміщатись у коловому напряму і змінювати кут охоплення шківа пасом Корисна модель відноситься до машинобудування до випробовування деталей машин, а саме до випробовувань пасових передач Відома установка для випробувань тягової здатності пасових передач [див Методичні вказівки для виконання лабораторних робіт з курсу "Деталі машин" для студентів спеціальності 31 11 / Гончарук О М , Стрілець В М , Шинкаренко І Т , Рівне, УІІВГ 1991, рис 1 2, с 5] найбільш близька до запропонованої корисної моделі, яка містить раму з опорами, на яких встановлена вісь з шківом, до маточини шківа прикріплений важіль, шків охоплює пас, який одним кінцем з'єднаний з динамометром, а до другого кінця підвішена шалька з вантажем Ця установка дозволяє досліджувати залежність тягової здатності пасової передачі від сили попереднього натягу віток паса Основний недолік відомої установки для випробувань пасових передач є те, що за допомогою неї не можна досліджувати залежність тягової здатності пасових передач від кута охоплення шківа пасом Задача корисної моделі - розширення області застосування установки на випробовування залежності тягової здатності пасових передач від кута охоплення шківа пасом Технічний результат досягається тим, що у ВІДОМІЙ установці для випробувань пасових передач на рамі закріплене осесиметрично шківу жорстке півкільце з градусною шкалою і натяжними гвинтами, якими КІНЦІ ВІТОК паса через динамометри з'єднані з жорстким півкільцем причому натяжні гвинти мають можливість переміщення в радіальному і коловому напрямках відносно жорсткого ПІВКІЛЬЦЯ Така установка для випробувань пасових передач дозволяє випробовувати тягову здатність пасових передач в залежності від сили попереднього натягу віток паса і кута охоплення шківа пасом Суть корисної моделі поясняється кресленням, де на Фіг зображена установка для випробувань пасових передач загальний вигляд Установка для випробувань пасових передач складається з рами 1 на якій закріплені опори 2 з рухомою віссю 3 і шківом 4 До маточини шківа 4 жорстко прикріплений важіль 5 Шків 4 охоплюється пасом 6 який вітками 7 і 8 через динамометри 9 і 10 з'єднаний з жорстким півкільцем 11 зі шкалою 12 за допомогою натяжних гвинтів 13 Установка для випробувань пасових передач працює так За допомогою натяжних гвинтів 13 створюють силу попереднього натягу у вітках 7 і 8 паса 6 Величину сили попереднього натягу фіксують за показами динамометрів 9 і 10 Далі за допомогою важеля 5 повертають шків 4 За напрямком обертання шківа 4 одна вітка паса 6, наприклад, 7, набігає на шків 4, а вітка 8 збігає з шківа 4 Сили, що виникають у вітках 7 і 8 паса 6 при обертанні шківа 4 фіксуються ВІДПОВІДНО динамометрами 9 і 10 Затим випробування продовжують збільшуючи силу попереднього натягу у вітках 7 і 8 паса 6 Отримані дані обробляють відомими методами математичної статистики і будують залежність тяго о> 7900 тим випробування продовжують змінюючи кут оховоі здатності (колової сили) від сили попереднього плення шківа 4 пасом 6 Отримані дані оброблянатягу при одному куті охоплення шківа 4 пасом 6 ють відомими методами математичної статистики і Для побудови залежності тягової здатності будують залежність тягової здатності (колової си(колової сили) від кута охоплення шківа 4 пасом 6 ли) від кута охоплення шківа 4 пасом 6 при одній при одній силі попереднього натягу віток 7 і 8 по силі попереднього натягу віток 7 і 8 жорсткому ПІВКІЛЬЦЮ 11 переміщають натяжні гвинти 13 чим зменшують або збільшують кут охоТака установка для випробувань пасових пеплення шківа 4 пасом 6, а за допомогою шкали 12 редач дозволяє випробовувати тягову здатність фіксують величину кута охоплення шківа 4 пасом пасових передач в залежності від сили попере6 Важелем 5 повертають шків 4 Сили, що виниднього натягу віток паса і кута охоплення шківа кають у вітках 7 і 8 паса 6 при обертанні шківа 4 пасом фіксуються ВІДПОВІДНО динамометрами 9 і 10 За Фіг. Комп'ютерна верстка М Кпюкін Підписне Тираж 28 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул Урицького, 45, м Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул Глазунова, 1, м Київ - 42, 01601
