Прохідницький комбайн

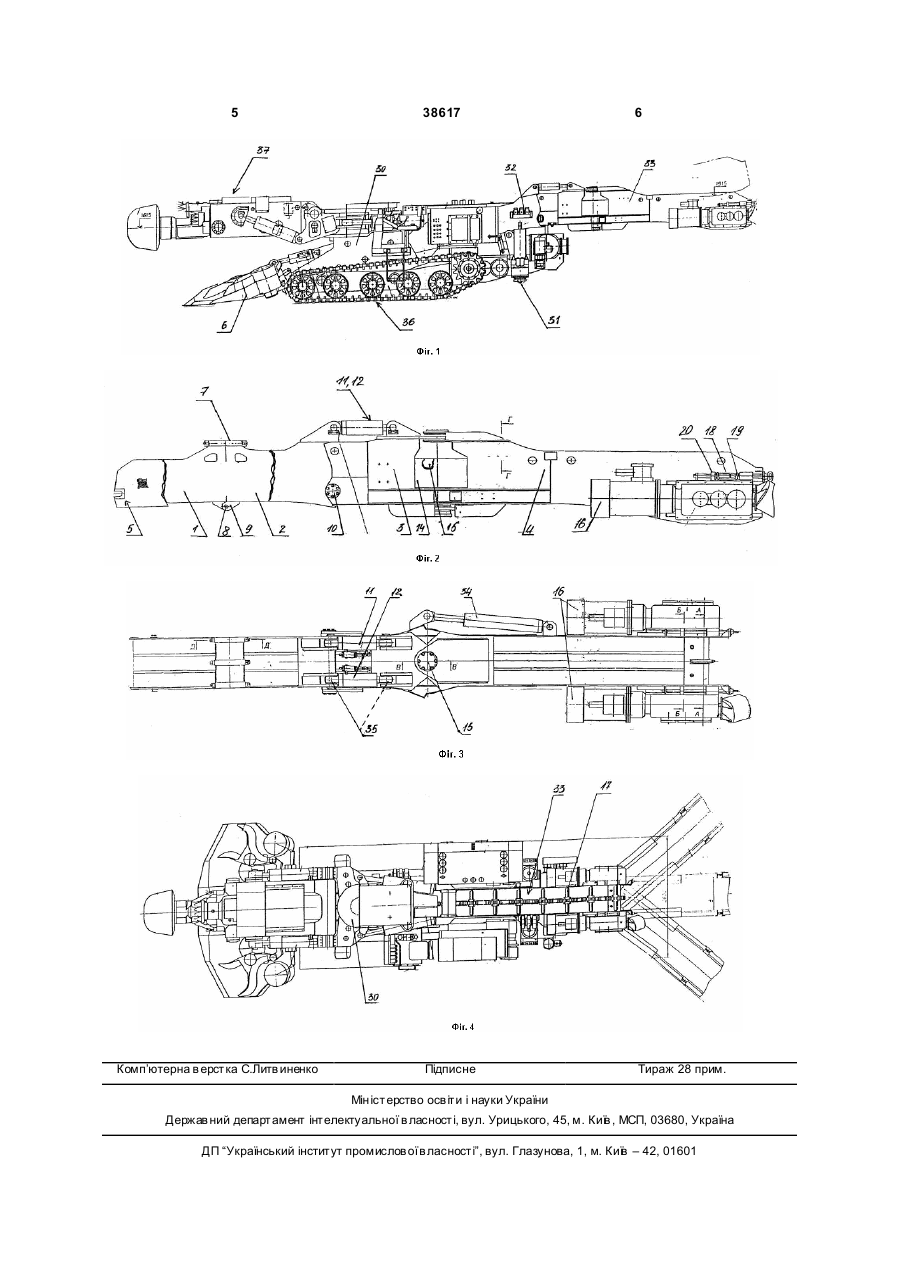

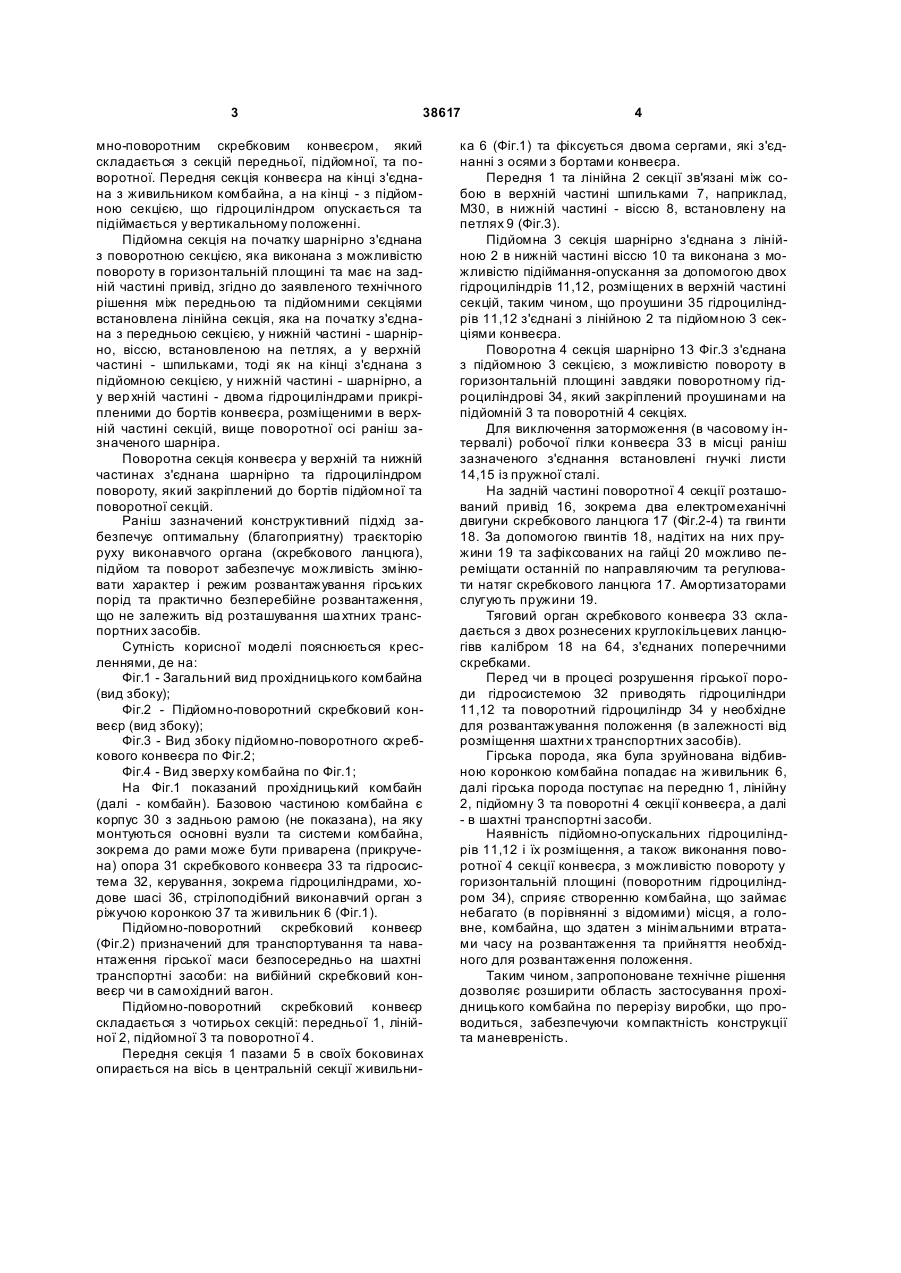

Прохідницький комбайн, що має розміщені на ходовому шасі стрілоподібний виконавчий орган з ріжучою коронкою, живильник, з'єднаний з центрально розміщеним підйомно-поворотним скребковим конвеєром, який складається з секцій передньої, підйомної та поворотної, причому передня секція на початку з'єднана з живильником комбайна, а на кінці - з підйомною секцією, що гідроциліндром опускається та підіймається у вертикальному положенні, при цьому підйомна секція на кінці ша 3 38617 мно-поворотним скребковим конвеєром, який складається з секцій передньої, підйомної, та поворотної. Передня секція конвеєра на кінці з'єднана з живильником комбайна, а на кінці - з підйомною секцією, що гідроциліндром опускається та підіймається у вертикальному положенні. Підйомна секція на початку шарнірно з'єднана з поворотною секцією, яка виконана з можливістю повороту в горизонтальній площині та має на задній частині привід, згідно до заявленого технічного рішення між передньою та підйомними секціями встановлена лінійна секція, яка на початку з'єднана з передньою секцією, у нижній частині - шарнірно, віссю, встановленою на петлях, а у верхній частині - шпильками, тоді як на кінці з'єднана з підйомною секцією, у нижній частині - шарнірно, а у вер хній частині - двома гідроциліндрами прикріпленими до бортів конвеєра, розміщеними в верхній частині секцій, вище поворотної осі раніш зазначеного шарніра. Поворотна секція конвеєра у верхній та нижній частинах з'єднана шарнірно та гідроциліндром повороту, який закріплений до бортів підйомної та поворотної секцій. Раніш зазначений конструктивний підхід забезпечує оптимальну (благоприятну) траєкторію руху виконавчого органа (скребкового ланцюга), підйом та поворот забезпечує можливість змінювати характер і режим розвантажування гірських порід та практично безперебійне розвантаження, що не залежить від розташування ша хтних транспортних засобів. Сутність корисної моделі пояснюється кресленнями, де на: Фіг.1 - Загальний вид прохідницького комбайна (вид збоку); Фіг.2 - Підйомно-поворотний скребковий конвеєр (вид збоку); Фіг.3 - Вид збоку підйомно-поворотного скребкового конвеєра по Фіг.2; Фіг.4 - Вид зверху комбайна по Фіг.1; На Фіг.1 показаний прохідницький комбайн (далі - комбайн). Базовою частиною комбайна є корпус 30 з задньою рамою (не показана), на яку монтуються основні вузли та системи комбайна, зокрема до рами може бути приварена (прикручена) опора 31 скребкового конвеєра 33 та гідросистема 32, керування, зокрема гідроциліндрами, ходове шасі 36, стрілоподібний виконавчий орган з ріжучою коронкою 37 та живильник 6 (Фіг.1). Підйомно-поворотний скребковий конвеєр (Фіг.2) призначений для транспортування та навантаження гірської маси безпосередньо на шахтні транспортні засоби: на вибійний скребковий конвеєр чи в самохідний вагон. Підйомно-поворотний скребковий конвеєр складається з чотирьох секцій: передньої 1, лінійної 2, підйомної 3 та поворотної 4. Передня секція 1 пазами 5 в своїх боковинах опирається на вісь в центральній секції живильни 4 ка 6 (Фіг.1) та фіксується двома сергами, які з'єднанні з осями з бортами конвеєра. Передня 1 та лінійна 2 секції зв'язані між собою в верхній частині шпильками 7, наприклад, М30, в нижній частині - віссю 8, встановлену на петлях 9 (Фіг.3). Підйомна 3 секція шарнірно з'єднана з лінійною 2 в нижній частині віссю 10 та виконана з можливістю підіймання-опускання за допомогою двох гідроциліндрів 11,12, розміщених в верхній частині секцій, таким чином, що проушини 35 гідроциліндрів 11,12 з'єднані з лінійною 2 та підйомною 3 секціями конвеєра. Поворотна 4 секція шарнірно 13 Фіг.3 з'єднана з підйомною 3 секцією, з можливістю повороту в горизонтальній площині завдяки поворотному гідроциліндрові 34, який закріплений проушинами на підйомній 3 та поворотній 4 секціях. Для виключення заторможення (в часовому інтервалі) робочої гілки конвеєра 33 в місці раніш зазначеного з'єднання встановлені гнучкі листи 14,15 із пружної сталі. На задній частині поворотної 4 секції розташований привід 16, зокрема два електромеханічні двигуни скребкового ланцюга 17 (Фіг.2-4) та гвинти 18. За допомогою гвинтів 18, надітих на них пружини 19 та зафіксованих на гайці 20 можливо переміщати останній по направляючим та регулювати натяг скребкового ланцюга 17. Амортизаторами слугують пружини 19. Тяговий орган скребкового конвеєра 33 складається з двох рознесених круглокільцевих ланцюгівв калібром 18 на 64, з'єднаних поперечними скребками. Перед чи в процесі розрушення гірської породи гідросистемою 32 приводять гідроциліндри 11,12 та поворотний гідроциліндр 34 у необхідне для розвантажування положення (в залежності від розміщення шахтни х транспортних засобів). Гірська порода, яка була зруйнована відбивною коронкою комбайна попадає на живильник 6, далі гірська порода поступає на передню 1, лінійну 2, підйомну 3 та поворотні 4 секції конвеєра, а далі - в шахтні транспортні засоби. Наявність підйомно-опускальних гідроциліндрів 11,12 і їх розміщення, а також виконання поворотної 4 секції конвеєра, з можливістю повороту у горизонтальній площині (поворотним гідроциліндром 34), сприяє створенню комбайна, що займає небагато (в порівнянні з відомими) місця, а головне, комбайна, що здатен з мінімальними втратами часу на розвантаження та прийняття необхідного для розвантаження положення. Таким чином, запропоноване технічне рішення дозволяє розширити область застосування прохідницького комбайна по перерізу виробки, що проводиться, забезпечуючи компактність конструкції та маневреність. 5 Комп’ютерна в ерстка С.Литв иненко 38617 6 Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
