Охолоджувальний пакет

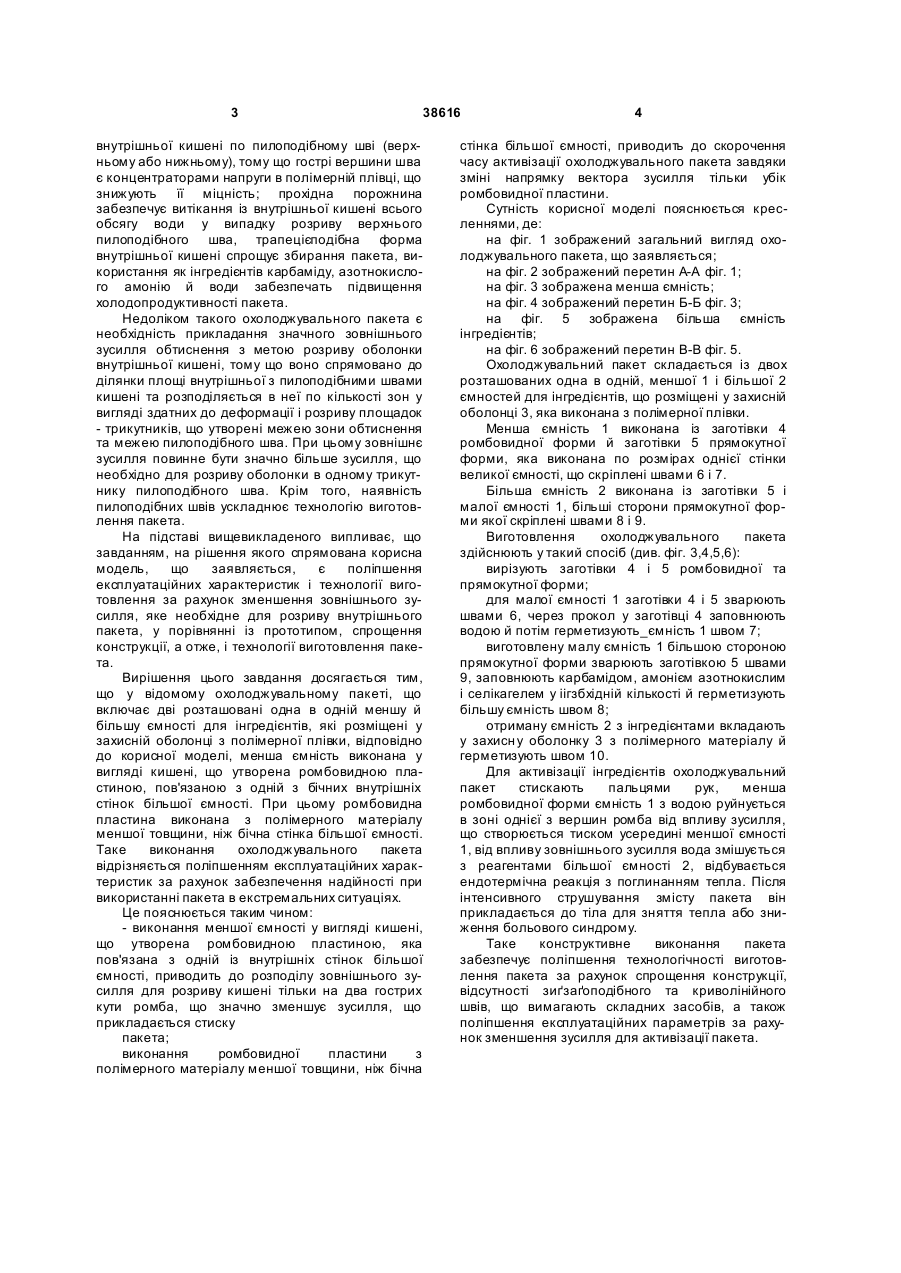

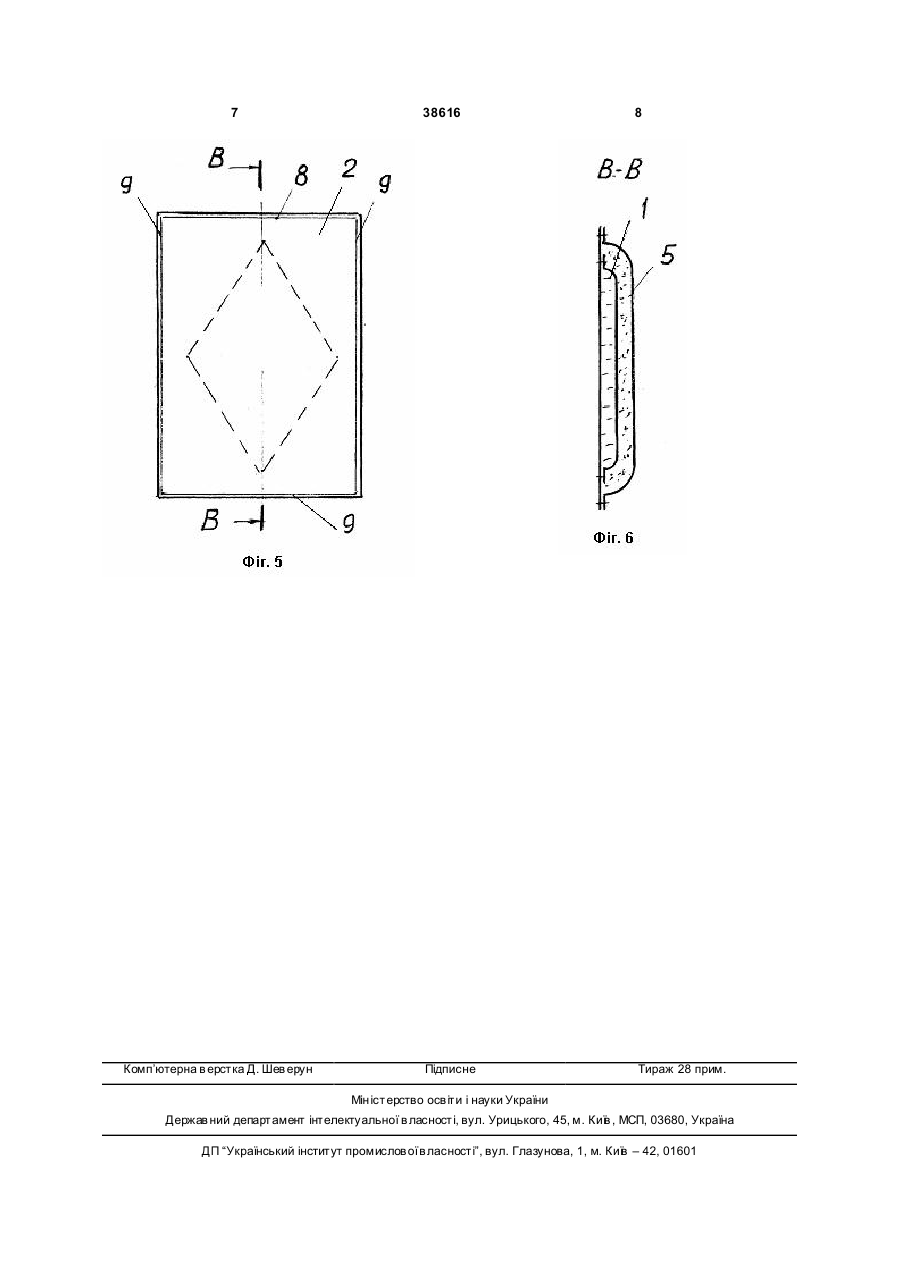

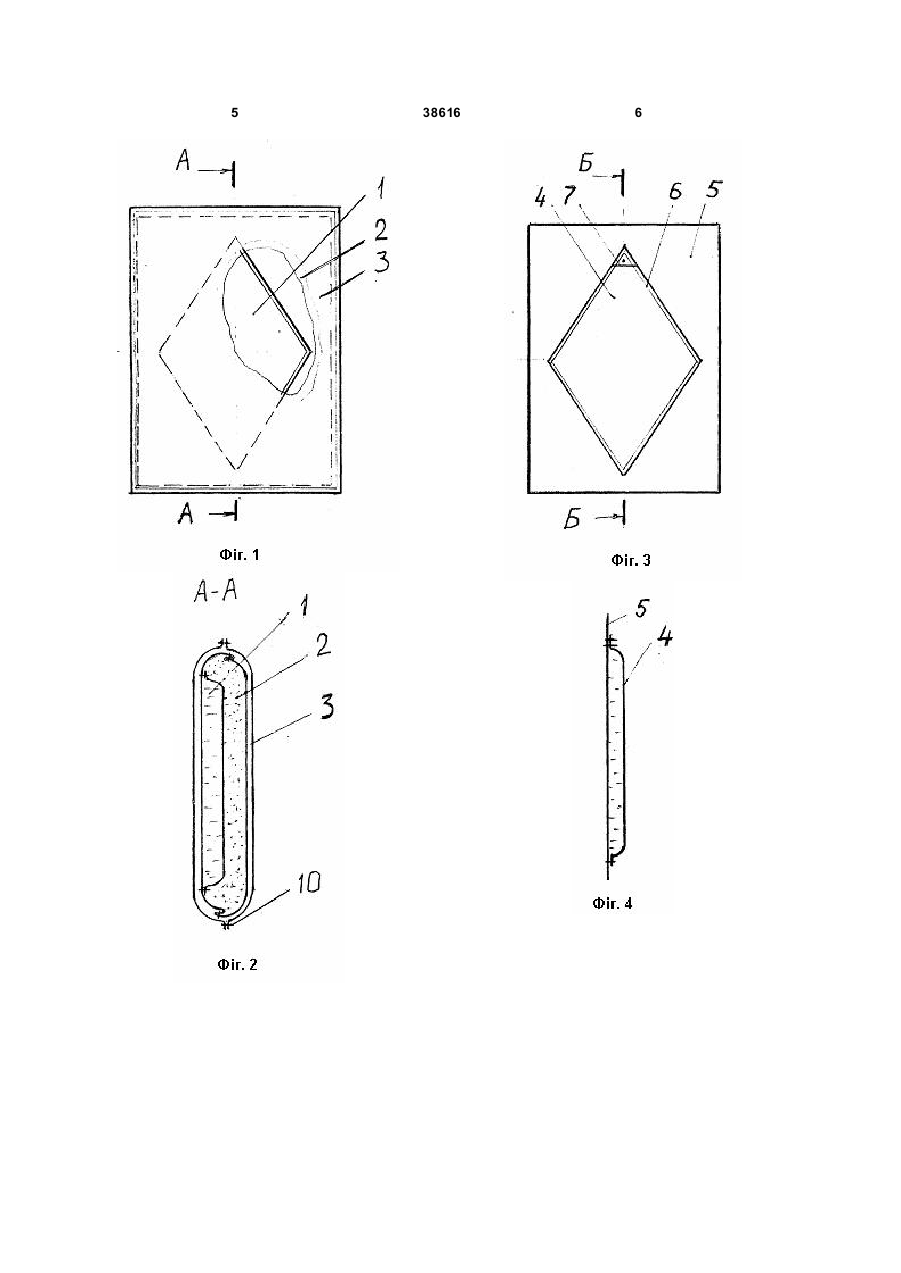

1. Охолоджувальний пакет, що містить дві розташовані одна в одній меншу й більшу ємності для інгредієнтів, розміщених у за хисній оболонці з полімерної плівки, який відрізняється тим, що менша ємність виконана у вигляді кишені, що утворена ромбоподібною пластиною, яка зв'язана з однією із внутрішніх бічних стінок більшої ємності. 2 Охолоджувальний пакет за п. 1, який відрізняється тим, що ромбоподібна пластина виконана з полімерного матеріалу меншої товщини, ніж бічна стінка більшої ємності. (19) (21) u200809257 (22) 15.07.2008 (24) 12.01.2009 (46) 12.01.2009, Бюл.№ 1, 2009 р. (72) ПАШКОВСЬКИЙ ПЕТРО СЕМЕНОВИЧ, UA, ПОЛОЖІЙ ВІТАЛІЙ ОЛЕГОВИЧ, UA, ЧЕРНІКОВ АН АТОЛІЙ ПЕТРОВИЧ, UA, ДРОБЕЦЬ ВОЛОДИМИР АРСЕНІЙОВИЧ, UA, МАРІЙЧУК ІВАН ПИЛИПОВИЧ, UA (73) НАУКОВО-ДОСЛІДНИЙ ІНСТИТУТ ГІРНИЧОРЯТУВАЛЬНОЇ СПРАВИ ТА ПОЖЕЖНОЇ БЕЗПЕКИ "РЕСПІРАТОР", U A 3 38616 внутрішньої кишені по пилоподібному шві (верхньому або нижньому), тому що гострі вершини шва є концентраторами напруги в полімерній плівці, що знижують її міцність; прохідна порожнина забезпечує витікання із внутрішньої кишені всього обсягу води у випадку розриву верхнього пилоподібного шва, трапецієподібна форма внутрішньої кишені спрощує збирання пакета, використання як інгредієнтів карбаміду, азотнокислого амонію й води забезпечать підвищення холодопродуктивності пакета. Недоліком такого охолоджувального пакета є необхідність прикладання значного зовнішнього зусилля обтиснення з метою розриву оболонки внутрішньої кишені, тому що воно спрямовано до ділянки площі внутрішньої з пилоподібними швами кишені та розподіляється в неї по кількості зон у вигляді здатних до деформації і розриву площадок - трикутників, що утворені межею зони обтиснення та межею пилоподібного шва. При цьому зовнішнє зусилля повинне бути значно більше зусилля, що необхідно для розриву оболонки в одному трикутнику пилоподібного шва. Крім того, наявність пилоподібних швів ускладнює технологію виготовлення пакета. На підставі вищевикладеного випливає, що завданням, на рішення якого спрямована корисна модель, що заявляється, є поліпшення експлуатаційних характеристик і технології виготовлення за рахунок зменшення зовнішнього зусилля, яке необхідне для розриву внутрішнього пакета, у порівнянні із прототипом, спрощення конструкції, а отже, і технології виготовлення пакета. Вирішення цього завдання досягається тим, що у відомому охолоджувальному пакеті, що включає дві розташовані одна в одній меншу й більшу ємності для інгредієнтів, які розміщені у захисній оболонці з полімерної плівки, відповідно до корисної моделі, менша ємність виконана у вигляді кишені, що утворена ромбовидною пластиною, пов'язаною з одній з бічних внутрішніх стінок більшої ємності. При цьому ромбовидна пластина виконана з полімерного матеріалу меншої товщини, ніж бічна стінка більшої ємності. Таке виконання охолоджувального пакета відрізняється поліпшенням експлуатаційних характеристик за рахунок забезпечення надійності при використанні пакета в екстремальних ситуаціях. Це пояснюється таким чином: - виконання меншої ємності у вигляді кишені, що утворена ромбовидною пластиною, яка пов'язана з одній із внутрішніх стінок більшої ємності, приводить до розподілу зовнішнього зусилля для розриву кишені тільки на два гострих кути ромба, що значно зменшує зусилля, що прикладається стиску пакета; виконання ромбовидної пластини з полімерного матеріалу меншої товщини, ніж бічна 4 стінка більшої ємності, приводить до скорочення часу активізації охолоджувального пакета завдяки зміні напрямку вектора зусилля тільки убік ромбовидної пластини. Сутність корисної моделі пояснюється кресленнями, де: на фіг. 1 зображений загальний вигляд охолоджувального пакета, що заявляється; на фіг. 2 зображений перетин А-А фіг. 1; на фіг. 3 зображена менша ємність; на фіг. 4 зображений перетин Б-Б фіг. 3; на фіг. 5 зображена більша ємність інгредієнтів; на фіг. 6 зображений перетин В-В фіг. 5. Охолоджувальний пакет складається із двох розташованих одна в одній, меншої 1 і більшої 2 ємностей для інгредієнтів, що розміщені у захисній оболонці 3, яка виконана з полімерної плівки. Менша ємність 1 виконана із заготівки 4 ромбовидної форми й заготівки 5 прямокутної форми, яка виконана по розмірах однієї стінки великої ємності, що скріплені швами 6 і 7. Більша ємність 2 виконана із заготівки 5 і малої ємності 1, більші сторони прямокутної форми якої скріплені швами 8 і 9. Виготовлення охолоджувального пакета здійснюють у такий спосіб (див. фіг. 3,4,5,6): вирізують заготівки 4 і 5 ромбовидної та прямокутної форми; для малої ємності 1 заготівки 4 і 5 зварюють швами 6, через прокол у заготівці 4 заповнюють водою й потім герметизують_ємність 1 швом 7; виготовлену малу ємність 1 більшою стороною прямокутної форми зварюють заготівкою 5 швами 9, заповнюють карбамідом, амонієм азотнокислим і селікагелем у іігзбхідній кількості й герметизують більшу ємність швом 8; отриману ємність 2 з інгредієнтами вкладають у захисн у оболонку 3 з полімерного матеріалу й герметизують швом 10. Для активізації інгредієнтів охолоджувальний пакет стискають пальцями рук, менша ромбовидної форми ємність 1 з водою руйнується в зоні однієї з вершин ромба від впливу зусилля, що створюється тиском усередині меншої ємності 1, від впливу зовнішнього зусилля вода змішується з реагентами більшої ємності 2, відбувається ендотермічна реакція з поглинанням тепла. Після інтенсивного струшування змісту пакета він прикладається до тіла для зняття тепла або зниження больового синдрому. Таке конструктивне виконання пакета забезпечує поліпшення технологічності виготовлення пакета за рахунок спрощення конструкції, відсутності зиґзаґоподібного та криволінійного швів, що вимагають складних засобів, а також поліпшення експлуатаційних параметрів за рахунок зменшення зусилля для активізації пакета. 5 38616 6 7 Комп’ютерна в ерстка Д. Шев ерун 38616 8 Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
