Система відновлення срібла з відходів

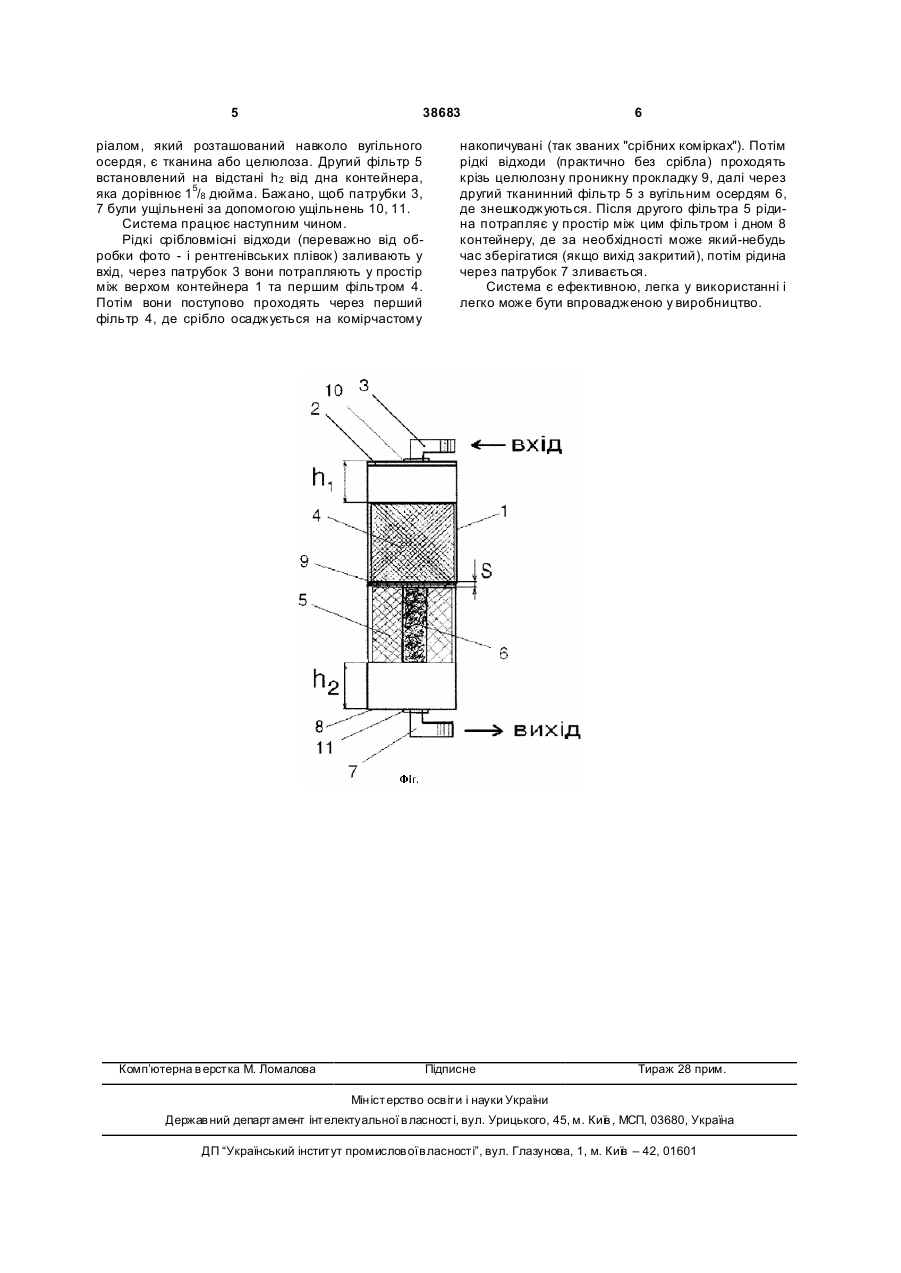

1. Система відновлення срібла з відходів, що містить контейнер з кришкою, вхідний патрубок, що проходить через кришку і сполучений з входом першого фільтра, що містить комірчастий накопичувач, який виготовлений з матеріалу, що здатний акумулювати срібло з відходів, другий тканинний або целюлозний фільтр з вугільним осердям, що розміщений на відстані від першого фільтра, при цьому вихід др угого фільтра з'єднаний відвідним патрубком з виходом системи для відведення відпрацьованих відходів, яка відрізняє ться тим, що контейнер має форму циліндра, другий фільтр встановлений під першим, а відвідний патрубок проходить через дно контейнера. 2. Система за п. 1, яка відрізняється тим, що як матеріал, що здатний акумулювати срібло з відходів, використовують метал, що не належить до важких і розташований у ряді напружень раніше за срібло. U 2 (19) 1 3 38683 %DO%BO%DO%BF%D1%80%D1%8F%DO%B6%D O%B5%DO%BD%DO%B8%DO%B9] Порядок розташування металів аналогічний: Li, К, Са, Na, Mg, Al, Mn, Zn, Fe, Co, Ni, Sn, Pb, H2, Cu, Hg, Ag, Au. Під металом слід також розуміти і сплави на їх основі. В конкретному випадку це може бути сталева проволока. Звичайно як такий метал не застосовують важкі метали, кадмій, хром, свинець тощо, які є шкідливими. Другий фільтр є целюлозним або тканинним (наприклад 40 мікроним), з вугільним (наприклад з активованого вугілля) осердям. Вхід та вихід ущільнені. Патрубки, муфти, ущільнення можуть бути виготовлені з поліхлорвінілу. Система працює таким чином. Рідкі срібловмісні відходи (переважно від обробки фото - і рентгенівських плівок) заливають у вхід системи, через патрубок вони потрапляють у перший фільтр, де срібло осаджується на комірчастому накопичувані (так званих "срібних комірках"), що виготовлений з металу, що розташований у таблиці розподілу металів за електрорушійною серією вище, ніж срібло. Потім рідкі відходи (практично без срібла) потрапляють у відстійник, проходять через другий тканинний або целюлозний фільтр з вугільним осердям, де знешкоджуються. Після другого фільтру рідина поступає у патрубок і потрапляє до виходу або через перелив знову до відстійника. Таку систему була запроваджена автором при використанні в якості контейнера звичайної 3,5 галонної каністри. І хоча система успішно відновлювала срібло з відходів і очищувала рідину, що залишалася після того, як срібло вилучили, під час її експлуатації виявилися певні недоліки і зародилися ідеї щодо її вдосконалення. Першим недоліком можна вважати, що ефективно використовується тільки частина контейнеру. Два фільтри розташовані на його дні паралельно, а над ними є дуже багато вільного простору, що не використовується. Другим недоліком можна вважати недостатнє використання сили гравітації, що обумовлене тим, що ви хід розташований на бічній стінці контейнера, на висоті, яка перевищує половину висоти контейнера. Задачею корисної моделі є вдосконалення вищеописаної системи шляхом зміни конструкції та розташування її конструктивних елементів. Поставлена задача вирішується тим, що у відомій системі відновлення срібла з відходів, що містить контейнер з кришкою, вхідний патрубок, що проходить через кришку і сполучений з входом першого фільтра, що містить комірчастий накопичувач, який виготовлений з матеріалу, що здатний акумулювати срібло з відходів, другий тканинний або целюлозний фільтр з вугільним осердям, що розміщений на відстані від першого фільтра, при цьому вихід др угого фільтра з'єднаний відвідним патрубком з виходом системи для відведення відпрацьованих відходів, яка відрізняється тим, що контейнер має форму циліндра, другий фільтр встановлений під першим, а відвідний патрубок проходить через дно контейнера. 4 Таке раціональне розташування дозволяє зменшити діаметр контейнера приблизно вдвічі, а також повністю використовувати його висоту. Використання контейнера, що має однаковий діаметр по всій висоті робить його компактним. Розташування другого фільтра під першим забезпечує швидке потрапляння і обробку рідини у ньому. Відвідний патрубок проходить через дно контейнеру, гравітаційна сила використовується більш повно і також прискорюється очищення. Як матеріал, що здатний акумулювати срібло з відходів, використовують метал, що не належить до важких і розташований у ряді напружень раніше за срібло. Найчастіше в якості матеріалу, здатного акумулювати срібло з відходів, використовують залізо або сплави на його основі, зокрема низько вуглецеву, конструкційну або будівельну сталь. Доцільно, коли перший фільтр встановлений на такій відстані від верху контейнера, що дозволяє створити об'єм для заливання порції рідких відходів. Це створює умови для швидкого заливання порції відходів, чекати поки пройде якась частина рідини крізь фільтри непотрібно. Експериментально встановлено, що найкраще, коли вказана відстань дорівнює 15/8 дюйма, висота циліндричного контейнера дорівнює 151/2 дюйма, а діаметр циліндричного контейнера дорівнює 3 дюйма. Вказана відстань дорівнює 15/8 дюйма, висота циліндричного контейнера дорівнює 11/8 дюйма, а діаметр циліндричного контейнера дорівнює 3 дюйма. Зручно, коли другий фільтр встановлений на такій відстані від дна контейнера, що дозволяє створити об'єм для порції рідких відходів. У другому фільтрі матеріалом, який розташований навколо вугільного осердя, може бути тканина або целюлоза. Додаткове покращення фільтрації відпрацьовано рідини відбувається коли між фільтрами розміщена проникна прокладка, наприклад, з целюлози. Суть корисної моделі ілюструється за допомогою креслення, де на Фіг. схематично зображено його найкраще втілення. Система відновлення срібла з відходів містить контейнер 1 з кришкою 2, вхідний патрубок 3, що проходить через кришку 2 і сполучений з входом першого фільтра 4, другий фільтр 5 з вугільним осердям 6, розміщений на відстані S від першого фільтра 4 і під ним. Вихід другого фільтра 5 з'єднаний відвідним патрубком 7 з виходом системи для відведення відпрацьованих відходів. Між фільтрами 4,5 розміщена проникна прокладка 9 з целюлози. Перший фільтр 4 містить комірчастий накопичувач, який виготовлений з металу, що не належить до важких і розташований у ряді напружень раніше за срібло або його сплаву, наприклад конструкційної сталі. Накопичувач виконаний у формі катушки. Контейнер 1 має форму циліндра. Відвідний патрубок 7 проходить через дно 8 контейнера 1. Перший фільтр 4 встановлений на відстані h1 від верху контейнера 1, яка дорівнює 15/8 дюйма, висота циліндричного контейнера дорівнює 151/2 дюйма, а діаметр циліндричного контейнера дорівнює 3 дюйма. У другому фільтрі 5 мате 5 38683 ріалом, який розташований навколо вугільного осердя, є тканина або целюлоза. Другий фільтр 5 встановлений на відстані h2 від дна контейнера, яка дорівнює 15/8 дюйма. Бажано, щоб патрубки 3, 7 були ущільнені за допомогою ущільнень 10, 11. Система працює наступним чином. Рідкі срібловмісні відходи (переважно від обробки фото - і рентгенівських плівок) заливають у вхід, через патрубок 3 вони потрапляють у простір між верхом контейнера 1 та першим фільтром 4. Потім вони поступово проходять через перший фільтр 4, де срібло осаджується на комірчастому Комп’ютерна в ерстка М. Ломалова 6 накопичувані (так званих "срібних комірках"). Потім рідкі відходи (практично без срібла) проходять крізь целюлозну проникну прокладку 9, далі через другий тканинний фільтр 5 з вугільним осердям 6, де знешкоджуються. Після другого фільтра 5 рідина потрапляє у простір між цим фільтром і дном 8 контейнеру, де за необхідності може який-небудь час зберігатися (якщо вихід закритий), потім рідина через патрубок 7 зливається. Система є ефективною, легка у використанні і легко може бути впровадженою у виробництво. Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
