Система та спосіб випробування цілісності фільтра і система водоочищення (варіанти)

1. Система випробування цілісності фільтра для перевірки цілісності фільтруючого елемента, що знаходиться у системі водоочищення, яка включає:

- засіб створення на вході фільтра зазначеного фільтруючого елемента тиску повітря, нижчого за тиск утворення бульбашок у цьому фільтруючому елементі,

- засіб, що забезпечує виявлення появи бульбашок на виході фільтра зазначеного фільтруючого елемента.

2. Система водоочищення, яка на додаток до водного контейнера має фільтруючий елемент у корпусі фільтра з входом і розподілювальним виходом, джерело тиску і перший клапанний та перший трубопровідний засоби для проведення води від зазначеного водного контейнера до зазначеного входу фільтра:

а) засіб подачі газу до зазначеного входу фільтра для створення тиску газу на цьому вході,

б) манометр або інший датчик для спостереження за тиском на вході фільтра і

в) засіб контролю для контролювання зазначеного засобу подачі газу, щоб викликати  або припинити його подачу.

3. Система за п. 2, яка відрізняється  тим, що засіб подачі газу до входу фільтра включає:

а) резервуар,

б) другий клапанний і другий трубопровідний засоби для контролю рівня води у зазначеному резервуарі і

в) засіб контролю, що має третій трубопровідний і третій клапанний засоби для дозволу або заборони доступу води у зазначений резервуар.

4. Система за п. 2, яка відрізняється  тим, що джерелом тиску є циліндр з стисненим газом, обладнаний клапанним і трубопровідним засобами для контролю впуску стисненого газу із зазначеного циліндра у зазначений водний контейнер, а засіб подачі газу до зазначеного входу фільтра включає трубопровідний і клапанний засоби для подачі газу у зазначений вхід безпосередньо із зазначеного циліндра з газом.

5. Система за п. 3, яка відрізняється  тим, що зазначені третій трубопровідний і третій клапанний засоби з'єднують зазначений резервуар з зазначеним другим входом фільтра, причому зазначений манометр веде моніторинг тиску на зазначеному другому вході фільтра, а засіб контролю примушує зазначені другий і третій клапани і трубопровідний засіб дозволяти або забороняти проходження води в зазначений резервуар.

6. Система за п. 3, яка відрізняється  тим, що джерелом тиску є насос.

7. Система за п. 6, яка відрізняється  тим, що другий клапанний і другий трубопровідний засоби з'єднують резервуар з насосом і/або з входом фільтра або від'єднують зазначений резервуар від зазначеного насоса і/або зазначеного входу фільтра.

8. Система за п. 3, яка відрізняється  тим, що джерелом тиску є циліндр з стислим газом і трубопровідні засоби для контролю за проходженням стислого газу з зазначеного циліндра до водного контейнера.

9. Система за п. 8, яка відрізняється  тим, що другий клапанний і другий трубопровідний засоби з'єднують цей резервуар з водним контейнером, коли стислий газ пропускають у нього, і/або з входом фільтра, або від'єднують цей резервуар від зазначеного водного контейнера і/або зазначеного входу фільтра.

10. Система за п. 3, яка відрізняється  тим, що другий клапанний і другий трубопровідний засоби є такими, що селективно дозволяють джерелу тиску постачати воду у резервуар для витиснення повітря з нього або для виведення з нього води, селективно дозволяючи воді частково заповнювати зазначений резервуар до зумовленого нормального або високого випробувального рівня.

11. Система за п. 3, яка відрізняється  тим, що третій трубопровідний і третій клапанний засоби є такими, що дозволяють вводити у вхід фільтра повітря, витиснене водою, поданою в резервуар, і витискати повітря і/або воду з зазначеного корпусу фільтра.

12. Система за п. 2, яка відрізняється  тим, що корпус фільтра на додаток до розподілювального виходу має другий вихід на боці входу фільтра.

13. Система за п. 12, яка відрізняється  тим, що другий вихід є виходом зворотного зв'язку, з'єднаний з трубопровідним засобом для повернення у контейнер води, витисненої з корпусу фільтра.

14. Система за п. п. 1, 2, яка відрізняється  тим, що засіб контролю подачі газу активується для припинення подачі, коли тиск на вході фільтра досягає зумовленого випробувального рівня.

15. Система за п. 14, яка відрізняється  тим, що випробувальний тиск є нижчим за тиск утворення бульбашок у фільтруючому елементі у корпусі фільтра.

16. Система за п. 1, яка відрізняється  тим, що додатково має оптичний або акустичний засіб сигналізації для сигналізації про появу бульбашок на виході фільтра при випробувальному тиску.

17. Система за п. 2, яка відрізняється  тим, що засіб контролю включає мікропроцесор.

18. Система за п. 2, яка відрізняється  тим, що засіб контролю програмований селективно встановлювати у системі очищення один з таких режимів:

неактивний режим, у якому джерело тиску не працює, а всі клапанні засоби закриті,

режим розподілення, у якому джерело тиску активоване і перший клапанний засіб відкритий, і

режим випробування, у якому газ подають у вхід фільтра.

19. Система за п. 2, яка відрізняється  тим, що є побутовим розподільником питної води.

20. Система за п. 5, яка відрізняється  тим, що другий клапанний і другий трубопровідний засоби з'єднують зазначений резервуар з зазначеним джерелом тиску для селективної подачі води у зазначений резервуар для витиснення з нього повітря або виведення води і селективного часткового заповнення зазначеного резервуара до нормального або вищого за нормальний випробувального рівня, причому зазначені третій клапанний і третій трубопровідний засоби подають у зазначений другий вхід фільтра повітря, витиснене водою, введеною в зазначений резервуар, для витиснення води з зазначеного корпусу фільтра у його зазначений вихід.

21. Система за п. 2, яка відрізняється  тим, що фільтруючий елемент вибраний з групи, яку складають мікропористі синтетичні мембрани або мікропористі фільтри, виготовлені з керамічних матеріалів, металу або карбону, з нормальним розміром пор, не більшим за необхідний для видалення 99 або більше cryptorsproridium Parvum, giardia Lablia і pseudomonas Aurigena.

22. Система за п. 2, яка відрізняється  тим, що тиск утворення бульбашок у фільтрувальному елементі становить 0,5-8 бар.

23. Система за п. 2, яка відрізняється  тим, що призначена для побутового застосування, а ємність водного контейнера становить 0,5-5 л.

24. Система за п. 2, яка відрізняється  тим, що призначена для побутового застосування, а ємкість резервуара становить 0,05-1,5 л.

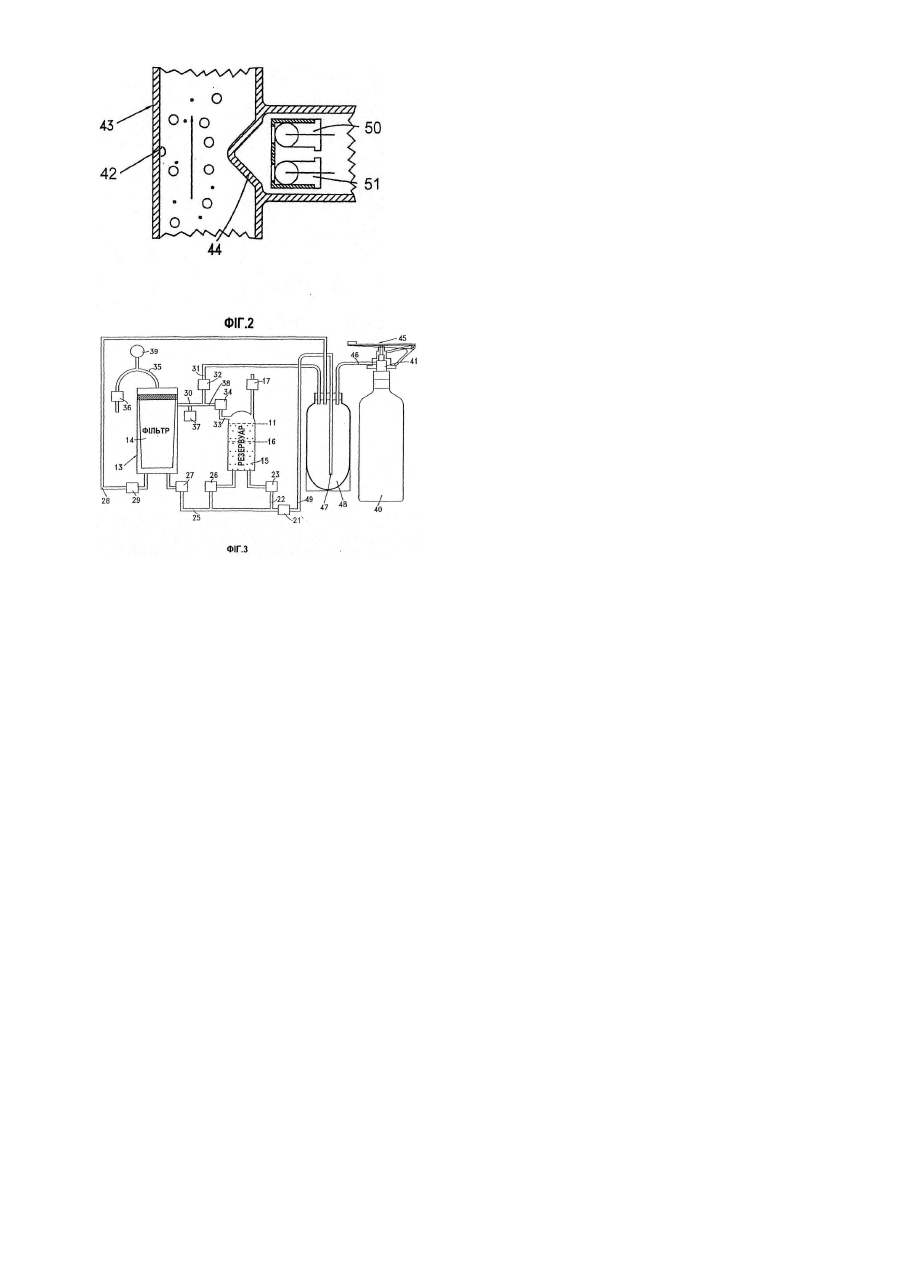

25. Система за п. 2, яка відрізняється  тим, що додатково має оптоелектронний пристрій сигналізації про появу бульбашок у водному потоці, що надходить з виходу фільтра, який включає

передавач випромінювання, приймач випромінювання, прозоре для випромінювання вікно, що відділяє водний потік від зазначених передавача і приймача випромінювання і забезпечує проходження переданого і відбитого випромінювання через цей водний потік,

засіб відбиття для відбиття до зазначеного приймача випромінювання, що пройшло через водний потік, і

електронний засіб для моніторингу інтенсивності випромінювання, прийнятої зазначеним приймачем випромінювання, і генерування сигналу, якщо зазначена інтенсивність перевищує зумовлений поріг.

26. Система за п. 25, яка відрізняється  тим, що випромінювання є інфрачервоним.

27. Система за п. 20, яка відрізняється  тим, що зазначеним джерелом тиску є насос.

28. Система за п. 19, яка відрізняється  тим, що джерело тиску вибрано з групи, яка містить насоси і контейнери із стислим газом.

29. Система водоочищення, яка на додаток до фільтруючого елемента у корпусі фільтра, що має вхід і розподілювальний вихід, перший клапанний і перший трубопровідний засоби для подачі води із водного контейнера до зазначеного входу фільтра має:

а) циліндр з стислим газом,

б) клапанний засіб для подачі струменя стислого газу із зазначеного циліндра у зазначений водний контейнер,

в) другий клапанний і другий трубопровідний засоби для приєднання зазначеного циліндра з газом до зазначеного резервуара для селективного витиснення повітря і

г) манометр або інший датчик для спостереження за тиском на вході фільтра.

30. Спосіб випробування цілісності фільтруючого елемента у корпусі фільтра побутової системи водоочищення, який включає:

- заповнення пор фільтруючого елемента водою при фільтруванні води через цей елемент,

- створення на вході фільтра тиску повітря, нижчого за тиск утворення бульбашок у фільтруючому елементі, що міститься у корпусі фільтра,

- перевірку появи повітряних бульбашок на виході фільтра, що вказує на несправність фільтра,

- заміну фільтра, якщо він виявився несправним, і

- переведення системи водоочищення назад у режим неактивності або розподілення.

31. Спосіб випробування цілісності фільтруючого елемента  за п. 30, який відрізняється  тим, що включає операції:

- заповнення пор фільтруючого елемента водою при фільтруванні води через цей елемент,

- подачі газу у вхід фільтра з циліндра з стислим газом,

- моніторингу тиску газу у вході фільтра,

- припинення подачі газу, коли зазначений тиск досягає випробувального рівня, і

- перевірку наявності повітряних бульбашок у воді на виході фільтра і, якщо вони з'являються, заміну фільтра, якщо ні - використання пристрою розподілення у нормальному режимі.

32. Спосіб випробування цілісності фільтруючого елемента  за п. 30, який відрізняється  тим, що включає операції:

- встановлення пристрою за будь-яким з пп. 1-28,

- подачу води у зазначений резервуар до зумовленого нормального рівня;

якщо бажано провести випробування фільтра:

- заповнення всіх пор фільтруючого елемента водою при фільтруванні води через цей елемент у нормальному робочому режимі,

- подачі води в зазначений резервуар до випробувального рівня, дозволяючи повітрю, що там знаходиться, витекти з зазначеного резервуара у вхід фільтра, витискаючи цим воду на вхідному боці корпусу фільтра,

- моніторингу тиску повітря у вхідному отворі фільтра,

- припинення подачі води в зазначений резервуар, коли зазначений тиск на вході досягає зумовленого випробувального рівня, достатнього для виявлення течі у фільтруючому елементі або протікання між фільтруючим елементом і корпусом фільтра, і

- перевірки наявності повітряних бульбашок у воді, що виходить з виходу фільтра, і, якщо вони з'являються, заміну фільтра, якщо ні - використання пристрою розподілення у нормальному режимі.

33. Спосіб використання системи водоочищення, яка має неактивний режим, режим розподілення і режим випробування цілісності і має фільтр,

який включає операцію переведення цієї системи водоочищення у режим випробування і реалізацію способу перевірки цілісності фільтра, визначеного будь-яким з пп. 30-32.
