Стоматологічний матеріал

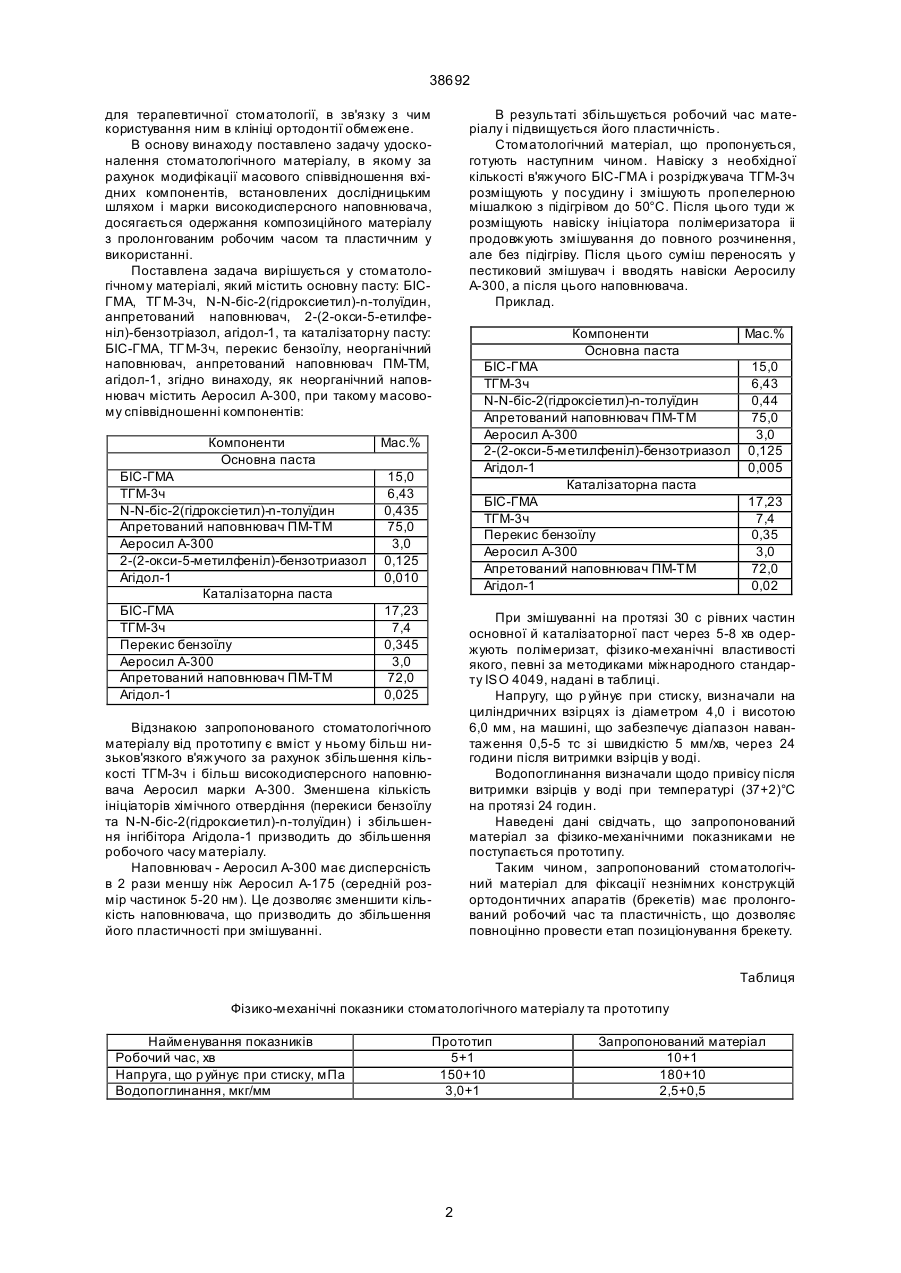

Стоматологічний матеріал, який містить основну пасту: БІС-ГМА, ТГ М-3ч, N-N-біс-2(гідроксіетил)-n-толуїдин, апретований наповнювач ПМТМ, неорганічний наповнювач, 2-(2-окси-5-етилфеніл)-бензотриазол, агідол-1, та каталізаторну пасту: БІС-ГМА, ТГ М-3ч, перекис бензоїлу, неорганічний наповнювач, апретований наповнювач ПМ-ТМ, агідол-1, який відрізняється тим, що як неорганічний наповнювач використовують Аеросил А-300, при такому масовому співвідношенні компонентів основної та каталізаторної пасти, мас%: 38692 для терапевтичної стоматології, в зв'язку з чим користування ним в клініці ортодонтії обмежене. В основу винаходу поставлено задачу удосконалення стоматологічного матеріалу, в якому за рахунок модифікації масового співвідношення вхідних компонентів, встановлених дослідницьким шляхом і марки високодисперсного наповнювача, досягається одержання композиційного матеріалу з пролонгованим робочим часом та пластичним у використанні. Поставлена задача вирішується у стоматологічному матеріалі, який містить основну пасту: БІСГМА, ТГ М-3ч, N-N-біс-2(гідроксиетил)-n-толуїдин, анпретований наповнювач, 2-(2-окси-5-етилфеніл)-бензотріазол, агідол-1, та каталізаторну пасту: БІС-ГМА, ТГ М-3ч, перекис бензоїлу, неорганічний наповнювач, анпретований наповнювач ПМ-ТМ, агідол-1, згідно винаходу, як неорганічний наповнювач містить Аеросил А-300, при такому масовому співвідношенні компонентів: Компоненти Основна паста БІС-ГМА ТГМ-3ч N-N-біс-2(гідроксіетил)-n-толуїдин Апретований наповнювач ПМ-ТМ Аеросил А-300 2-(2-окси-5-метилфеніл)-бензотриазол Агідол-1 Каталізаторна паста БІС-ГМА ТГМ-3ч Перекис бензоїлу Аеросил А-300 Апретований наповнювач ПМ-ТМ Агідол-1 В результаті збільшується робочий час матеріалу і підвищується його пластичність. Стоматологічний матеріал, що пропонується, готують наступним чином. Навіску з необхідної кількості в'яжучого БІС-ГМА і розріджувача ТГМ-3ч розміщують у посудину і змішують пропелерною мішалкою з підігрівом до 50°С. Після цього туди ж розміщують навіску ініціатора полімеризатора іі продовжують змішування до повного розчинення, але без підігріву. Після цього суміш переносять у пестиковий змішувач і вводять навіски Аеросилу А-300, а після цього наповнювача. Приклад. Компоненти Основна паста БІС-ГМА ТГМ-3ч N-N-біс-2(гідроксіетил)-n-толуїдин Апретований наповнювач ПМ-ТМ Аеросил А-300 2-(2-окси-5-метилфеніл)-бензотриазол Агідол-1 Каталізаторна паста БІС-ГМА ТГМ-3ч Перекис бензоїлу Аеросил А-300 Апретований наповнювач ПМ-ТМ Агідол-1 Мас.% 15,0 6,43 0,435 75,0 3,0 0,125 0,010 17,23 7,4 0,345 3,0 72,0 0,025 Мас.% 15,0 6,43 0,44 75,0 3,0 0,125 0,005 17,23 7,4 0,35 3,0 72,0 0,02 При змішуванні на протязі 30 с рівних частин основної й каталізаторної паст через 5-8 хв одержують полімеризат, фізико-механічні властивості якого, певні за методиками міжнародного стандарту ISO 4049, надані в таблиці. Напругу, що р уйнує при стиску, визначали на циліндричних взірцях із діаметром 4,0 і висотою 6,0 мм, на машині, що забезпечує діапазон навантаження 0,5-5 тс зі швидкістю 5 мм/хв, через 24 години після витримки взірців у воді. Водопоглинання визначали щодо привісу після витримки взірців у воді при температурі (37+2)°С на протязі 24 годин. Наведені дані свідчать, що запропонований матеріал за фізико-механічними показниками не поступається прототипу. Таким чином, запропонований стоматологічний матеріал для фіксації незнімних конструкцій ортодонтичних апаратів (брекетів) має пролонгований робочий час та пластичність, що дозволяє повноцінно провести етап позиціонування брекету. Відзнакою запропонованого стоматологічного матеріалу від прототипу є вміст у ньому більш низьков'язкого в'яжучого за рахунок збільшення кількості ТГМ-3ч і більш високодисперсного наповнювача Аеросил марки А-300. Зменшена кількість ініціаторів хімічного отвердіння (перекиси бензоїлу та N-N-біс-2(гідроксиетил)-n-толуїдин) і збільшення інгібітора Агідола-1 призводить до збільшення робочого часу матеріалу. Наповнювач - Аеросил А-300 має дисперсність в 2 рази меншу ніж Аеросил А-175 (середній розмір частинок 5-20 нм). Це дозволяє зменшити кількість наповнювача, що призводить до збільшення його пластичності при змішуванні. Таблиця Фізико-механічні показники стоматологічного матеріалу та прототипу Найменування показників Робочий час, хв Напруга, що р уйнує при стиску, мПа Водопоглинання, мкг/мм Прототип 5+1 150+10 3,0+1 2 Запропонований матеріал 10+1 180+10 2,5+0,5 38692 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3
