Стоматологічний фантом

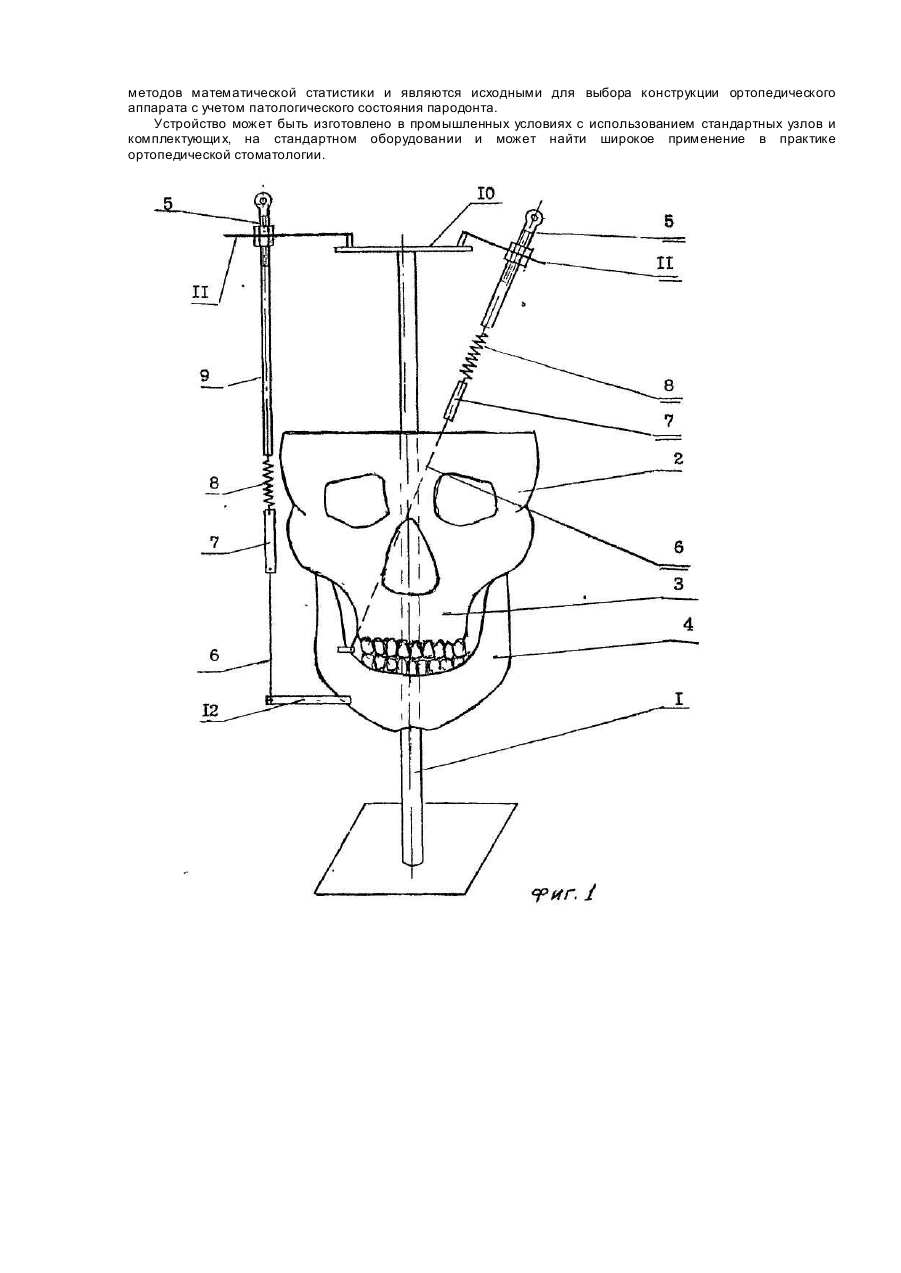

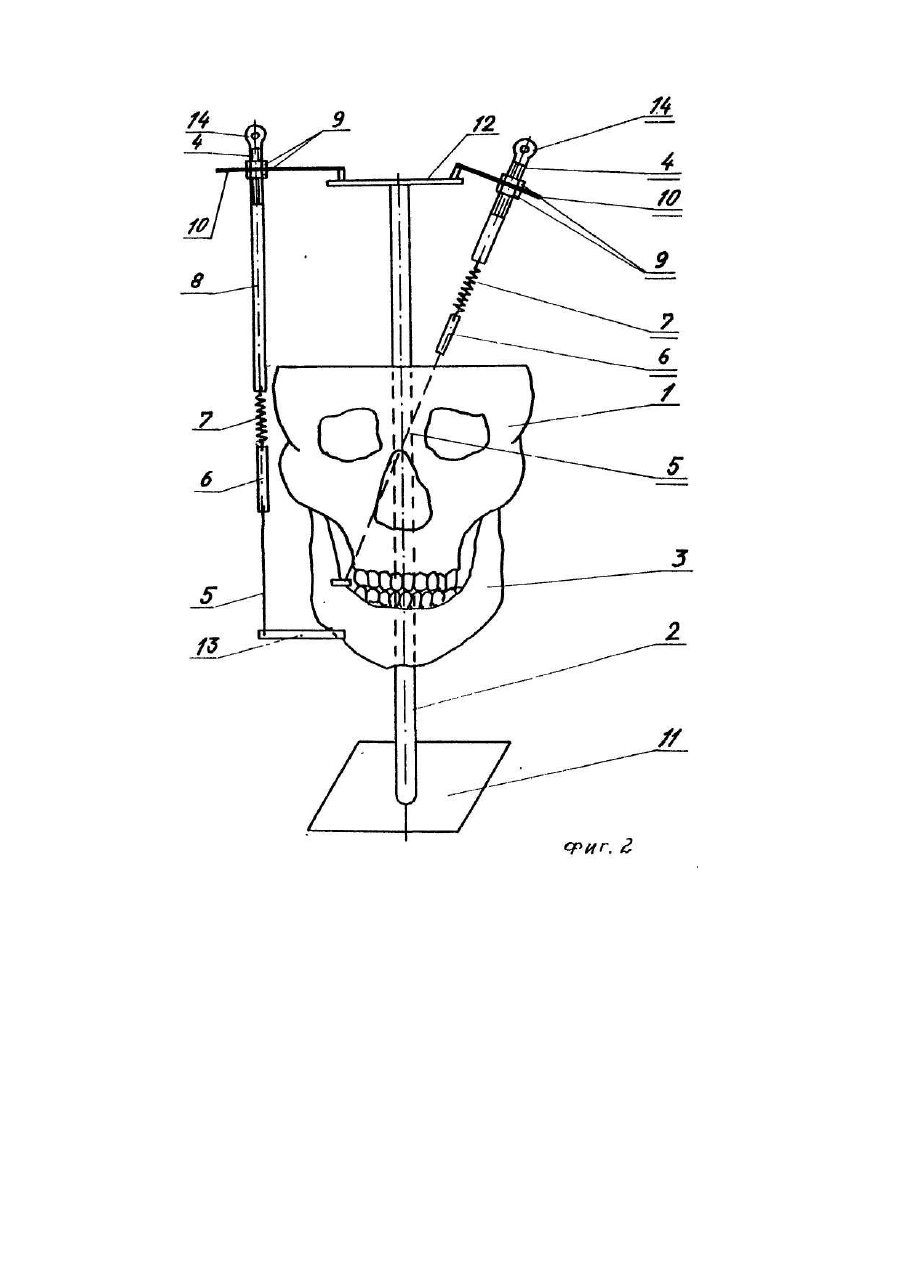

Изобретение относится к медицине, а именно к ортопедической стоматологии. Для проведения функциональных исследований с целью определения возможности применения в каждом конкретном случае того или иного ортопедического аппарата, широкое применение в ортопедической практике получили стоматологические фантомы. Известен стоматологический фантом, включающий вертикальную стойку с закрепленным на ней макетом головы, содержащем неподвижную верхнюю и подвижную нижнюю челюсти [Авт.св. СССР № 1766394, кл. А 61 С 19/00]. Известное устройство обеспечивает перемещение нижней челюсти в горизонтальном и вертикальном направлениях, позволяет определить правильность окклюзионных взаимоотношений шинирующего аппарата или протеза при сагиттальных и вертикальных перемещениях челюстей относительно друг друга. Движения же нижней челюсти обеспечиваются сократительной деятельностью различных групп мышц. Изучение движений нижней челюсти осуществляется параллельно с исследованием функциональных особенностей мышц, прикрепляющихся к ней, так. как это дает более полное представление о характере ее движений и жевательном аппарате в целом. В естественных условиях нижняя челюсть во время акта жевания совершает сложное комплексное движение одновременно в разных плоскостях, обусловленное движениями мышц. Известный фантом не позволяет смоделировать комплексное движение нижней челюсти, сократительную деятельность различных мышц, что значительно снижает эффективность исследований. В основу настоящего изобретения поставлена задача создания такого стоматологического фантома, применение которого позволило бы смоделировать комплексное движение нижней челюсти, разработку наиболее эффективных конструкций ортопедических аппаратов в практике ортопедической стоматологии. Поставленная задача решается тем, что стоматологический фантом, включающий вертикальную стойку с закрепленным на ней макетом головы, содержащим верхнюю и нижнюю челюсти, согласно изобретению дополнительно содержит по меньшей мере две составные тяги, верхние концы которых укреплены на вертикальной стойке, а нижние концы укреплены на подвижной нижней челюсти. Наличие по меньшей мере двух составных тяг позволяет смоделировать на фантоме движение нижней челюсти под действием жевательных мышц и воспроизвести при этом их действие по отношению к челюсти. Выполнение составных тяг в виде последовательно соединенных между собой нити, упругого элемента регулируемой жесткости и регулировочного стержня позволяет смоделировать на фантоме величину и направление действия разрушающего усилия, действующего на ортопедическое приспособление со стороны жевательных мышц. В целом заявляемое техническое решение повышает эффективность функциональных исследований. В дальнейшем изобретение поясняется описанием его выполнения со ссылкой на фиг.1 и 2. Стоматологический фантом включает вертикальную стойку 1 с закрепленным на ней макетом 2 головы, содержащем неподвижную верхнюю и подвижную нижнюю челюсти 3 и 4, составные тяги 5, выполненные в виде последовательно соединенных между собой нити 6, стержня 7, упругого элемента 8 регулируемой жесткости, например пружин, и регулировочного стержня 9. Вертикальная стойка 1 содержит верхнее горизонтальное основание 10 с гибкими пластинами 11, на которых с возможностью перемещения установлены регулировочные стержни 9 составных тяг 5. Нижние концы нитей 6 составных тяг 5 крепятся на подвижной нижней челюсти 4 посредством кронштейнов 12, установленных на уровне прикрепления мышц челюстно-лицевой области, влияние которых на шинирующий аппарат исследуется на предлагаемом стоматологическом фантоме. Для измерения величины действующего на шинирующий аппарат усилия, стоматологический фантом оснащен измерительным блоком (на чертеже не указан), выполненным по мостовой схеме и содержащем тензометрические датчики, закрепленные на гибких пластинах 11, и присоединенных к регистрирующему прибору. Работа устройства осуществляется следующим образом. Вертикальную стойку 1 с макетом 2 головы устанавливают неподвижно на горизонтальной поверхности. Исследуемое ортопедическое приспособление, например шинирующий аппарат устанавливают на челюстях 3 и 4 таким образом, чтобы верхняя и нижняя челюсти 3 и 4 были сомкнуты, а давление упругих элементов 8 со стороны составных тяг 5 на нижнюю челюсть 4 отсутствовало. Прикладывают вертикальную нагрузку к нижней челюсти 4 перемещая ее в низ, имитируя фазу о ткрывания рта. Затем вертикальную нагрузку прикладывают к верхним концам регулировочных стержней 9 составных тяг 5, при этом нижняя челюсть 4 перемещается вверх, имитируя фазу истирания пищи и раздавливания. Упругие элементы 8 создают силовую нагрузку, соответствующую поставленной цели, например величине разрушающего усилия, действующего со стороны жевательных мышц на шинирующий аппарат. При этом воспроизводится комплексное движение нижней челюсти 4, а величина и направление составляющих силовой нагрузки, действующей на шинирующий аппарат, распределяется в максимальном соответствии с естественными условиями и фиксируется датчиками измерительного блока. Изменяя жесткость упругих элементов 8 можно моделировать изменение величины усилия, действующего со стороны жевательных мышц на ортопедический аппарат. Число составных тяг может быть увеличено и соответствова ть количеству мышц, принимающих участие в акте жевания, что повышает достоверность получаемого результата. Прикладывая вертикальную нагрузку к. составным тягам последовательно, можно моделировать последовательность сокращения мышц челюстно-лицевой области, при этом появляется возможность смоделировать величину и направление нагрузки, возникающей при сокращении как отдельных мышц челюстно-лицевой системы, так и их групп. Таким образом, заявляемое устройство позволяет проводить функциональные исследования с учетом челюстно-лицевой асимметрии и получать достоверные данные о величине и направлении действия разрушающего усилия со стороны жевательных мышц. Полученные в результате функциональных исследований данные обрабатываются с применением методов математической статистики и являются исходными для выбора конструкции ортопедического аппарата с учетом патологического состояния пародонта. Устройство может быть изготовлено в промышленных условиях с использованием стандартных узлов и комплектующи х, на стандартном оборудовании и может найти широкое применение в практике ортопедической стоматологии.
