Пристрій для визначення коагуляційних властивостей крові

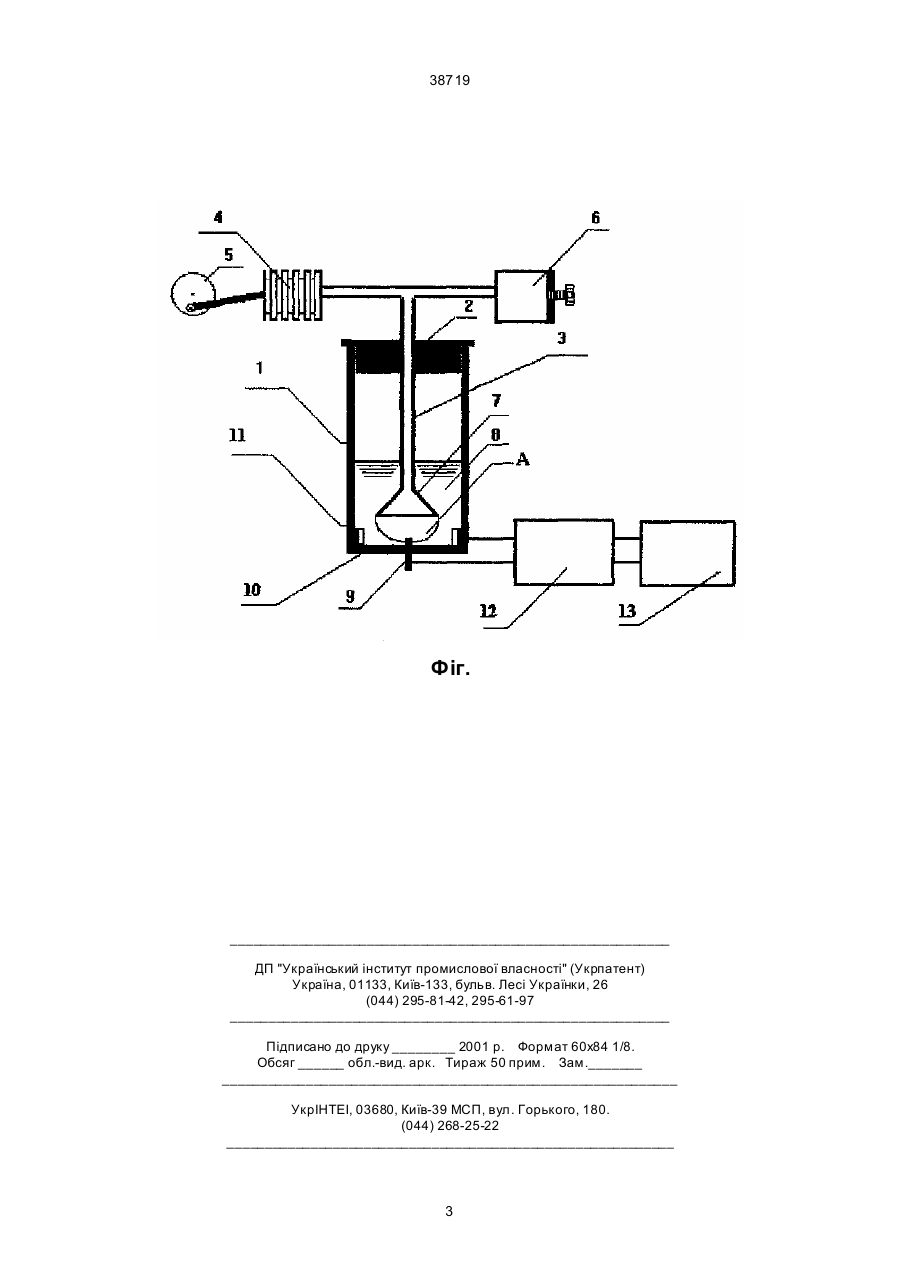

Пристрій для визначення коагуляційних властивостей крові, що містить джерело тиску газу, реєстратор тиску і капілярні трубки, який відрізняється тим, що джерело тиску виконане у вигляді сильфона, сполученого з електроприводом, пристрій додатково містить регулятор початкового ти 38719 чинно-наслідковий зв'язок. Використання сильфону як джерела тиску дозволяє, у порівнянні з грушею, усун ути нерівномірність зміни тиску. Використання приладу для реєстрації тиску, у порівнянні з водяним манометром, дозволяє за рахунок більш точного виміряння тиску зменшити помилку виміру показників коагуляційних властивостей, а саме, терміну скипання крові, активності ретракції і фібрінолізу. Виконання кондуктометра з аналогоцифровим перетворювачем, сполученим з ЕОМ завдяки використанню цифрової обробки сигналу дозволяє зменшити помилку визначення коагуляційного тесту: термін рекальціфікації, тромбіновий термін і протромбіновий індекс. Суть даного винаходу ілюстр ується графічним матеріалом (фіг.). Пристрій складається з герметичної ємності 1, верхня частина герметичної ємності 1 закривається кришкою 2, через яку проведена капілярна трубка 3, верхній кінець трубки з'єднаний із сильфоном 4, який, у свою чергу, з'єднаний з електроприводом 5, і регулятором початкового тиску газу 6. Нижній кінець капілярної трубки 3 сполучений із конічною насадкою 7, опущеною у кров 8, що скипається. У нижній частині герметичної ємності 1 установлені два електроди: один виконаний у вигляді стержня 9, розташований по осі капілярної трубки 3 на дні 10, другий - у вигляді кільця 11, виконаний замкнутим по внутрішньому контуру герметичної ємності 1. Електроди 9, 11 підключені через кондуктометр з аналого-цифровим перетворювачем 12 до ЕОМ 13. Пристрій працює таким чином: Герметична ємність 1 заповнюється кров'ю 8, що скипається, і закривається кришкою 2, через яку підведена у ємність 1 капілярна трубка 3 із конічною насадкою 7. Джерело початкового тиску 6, підвищуючи на постійний розмір тиск газу в капілярній трубці 3, сприяє утворенню газової порожнини А, що витискує частину крові між електродами 9, 11. Джерело тиску газу 4 створює перемін ний тиск, у результаті чого газова порожнина А крові 8 коливається. У ході коливання газової порожнини А відбувається зміна площі її поперечного перетину і зміна електричного опору, що відповідає змінам об'єму газової порожнини А. Електричний струм реєструється кондуктометром з аналого-цифровим перетворювачем 12 і фіксується ЕОМ 13. Величина змін електричного опору і змін тиску газу в капілярній трубці 3 залежать від амплітуди коливань газової порожнини А отже, коагуляційних властивостей крові, що скипається протягом часу. У рідкому стані, коли в'язкість крові незначна, амплітуда коливань електричного опору максимальна, а зміна тиску в капілярній трубці 3, що вимірюється кондуктометром з аналого-цифровим перетворювачем 12, мінімальна. У процесі скипання крові в результаті в'язкості, переміщення границі газової порожнини зменшується, і відповідним чином знижується амплітуда коливань електричного опору. При утворенні кров'яного згустку і підвищенні його щільності амплітуда коливань тиску досягає максимуму, а електричного опору - мінімуму. Час, за який відбуваються ці зміни, визначає тривалість скипання крові. Після утворення кров'яного згустк у зміна електричного опору залежить від ступеня деформації кров'яного згустку газовою порожниною А і, отже, еластичності фібрину, що утвориться. Таким чином, параметри зміни електричного опору і тиску газу в системі визначаються динамікою коагуляційних властивостей середовища і можуть служити діагностичними показниками крові, що скипається. Використання запропонованого пристрою дозволяє: підвищити точність визначення показників властивостей крові, що скипається, за рахунок запобігання спінюванню і розширює діагностичні можливості і інформативність, тому запропонований пристрій реєструє не тільки термін скипання крові, а і її коагуляційні властивості в процесі скипання, ретракції і фібрінолізу кров'яного згустку. 2 38719 Фіг. __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3
