Пристрій для розділення зернових сумішей
Формула / Реферат
1. Пристрій для розділення зернових сумішей, що включає гофрований решітний барабан з вертикальною віссю обертання і отворами, виготовленими на виступах гофрів, та розміщене в ньому нерухоме пристосування для розподілу зернової суміші у вигляді сегментів з еластичними накладками і розташованих між ними вертикальних живильних каналів, який відрізняється тим, що він оснащений відбиваючими щітками.
2. Пристрій за п. 1, який відрізняється тим, що відбиваючі щітки виконані активними, з напрямком обертання назустріч решітному барабану.
Текст

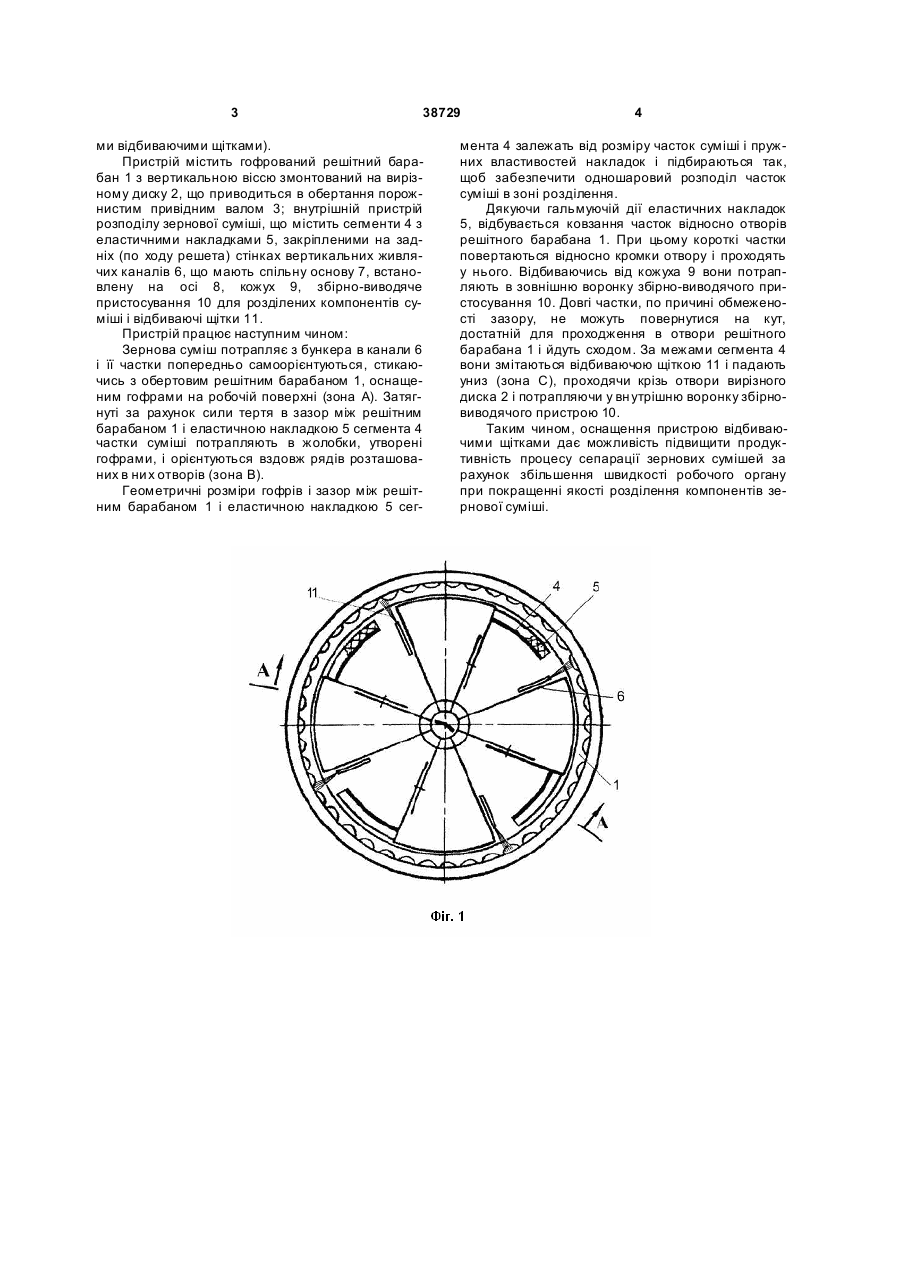

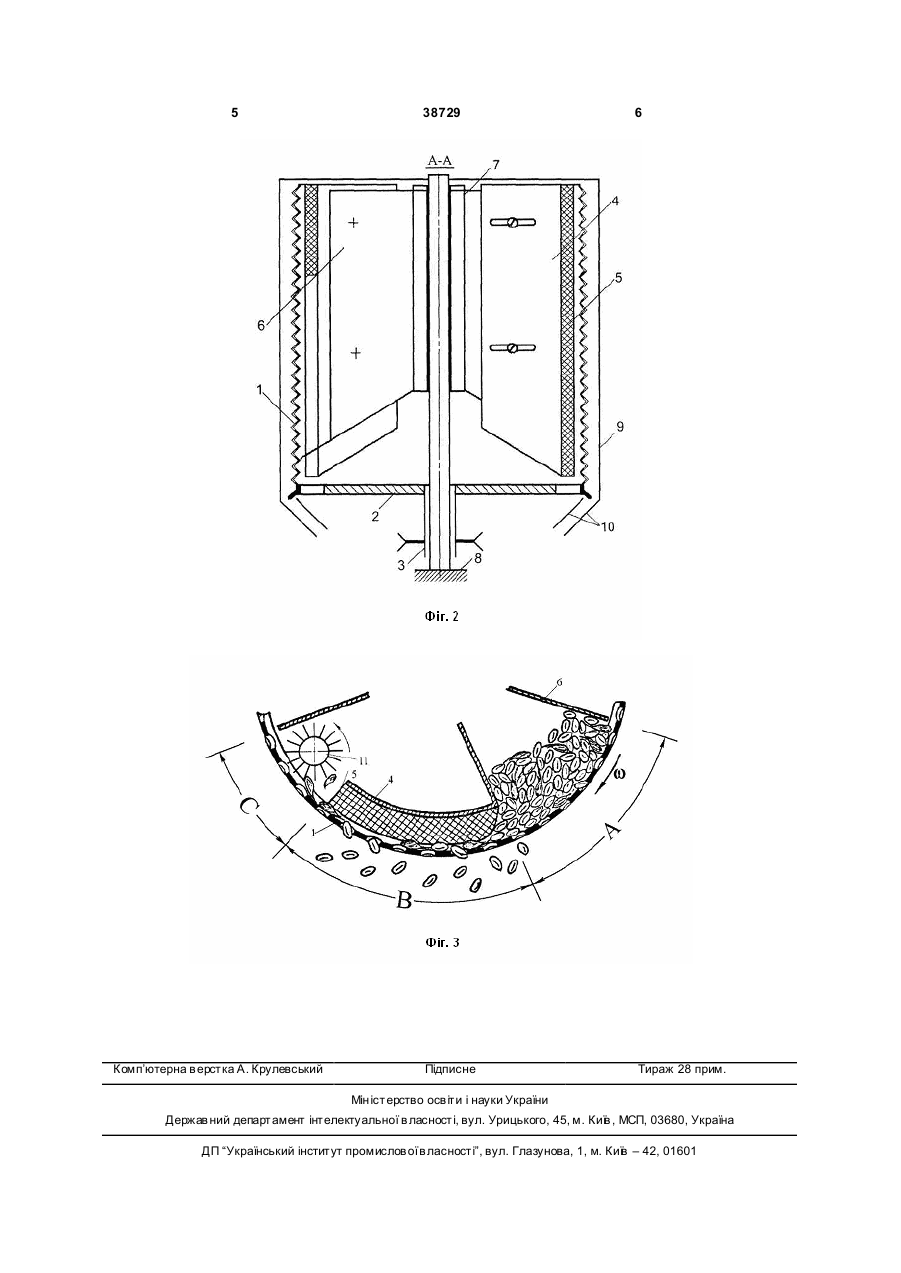

1. Пристрій для розділення зернових сумішей, що включає гофрований решітний барабан з вертикальною віссю обертання і отворами, виготов 3 38729 ми відбиваючими щітками). Пристрій містить гофрований решітний барабан 1 з вертикальною віссю змонтований на вирізному диску 2, що приводиться в обертання порожнистим привідним валом 3; внутрішній пристрій розподілу зернової суміші, що містить сегменти 4 з еластичними накладками 5, закріпленими на задніх (по ходу решета) стінках вертикальних живлячих каналів 6, що мають спільну основу 7, встановлену на осі 8, кожух 9, збірно-виводяче пристосування 10 для розділених компонентів суміші і відбиваючі щітки 11. Пристрій працює наступним чином: Зернова суміш потрапляє з бункера в канали 6 і її частки попередньо самоорієнтуються, стикаючись з обертовим решітним барабаном 1, оснащеним гофрами на робочій поверхні (зона А). Затягнуті за рахунок сили тертя в зазор між решітним барабаном 1 і еластичною накладкою 5 сегмента 4 частки суміші потрапляють в жолобки, утворені гофрами, і орієнтуються вздовж рядів розташованих в ни х отворів (зона В). Геометричні розміри гофрів і зазор між решітним барабаном 1 і еластичною накладкою 5 сег 4 мента 4 залежать від розміру часток суміші і пружних властивостей накладок і підбираються так, щоб забезпечити одношаровий розподіл часток суміші в зоні розділення. Дякуючи гальмуючій дії еластичних накладок 5, відбувається ковзання часток відносно отворів решітного барабана 1. При цьому короткі частки повертаються відносно кромки отвору і проходять у нього. Відбиваючись від кожуха 9 вони потрапляють в зовнішню воронку збірно-виводячого пристосування 10. Довгі частки, по причині обмеженості зазору, не можуть повернутися на кут, достатній для проходження в отвори решітного барабана 1 і йдуть сходом. За межами сегмента 4 вони змітаються відбиваючою щіткою 11 і падають униз (зона С), проходячи крізь отвори вирізного диска 2 і потрапляючи у вн утрішню воронку збірновиводячого пристрою 10. Таким чином, оснащення пристрою відбиваючими щітками дає можливість підвищити продуктивність процесу сепарації зернових сумішей за рахунок збільшення швидкості робочого органу при покращенні якості розділення компонентів зернової суміші. 5 Комп’ютерна в ерстка А. Крулевський 38729 6 Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюDevice for separation of grain mixtures
Автори англійськоюKrol Volodymyr Oleksandrovych
Назва патенту російськоюУстройство для разделения зерновых смесей
Автори російськоюКроль Владимир Александрович
МПК / Мітки
МПК: B07B 1/18
Мітки: розділення, зернових, сумішей, пристрій
