Спосіб очищення газів, що відходять з паливоспалювальних печей

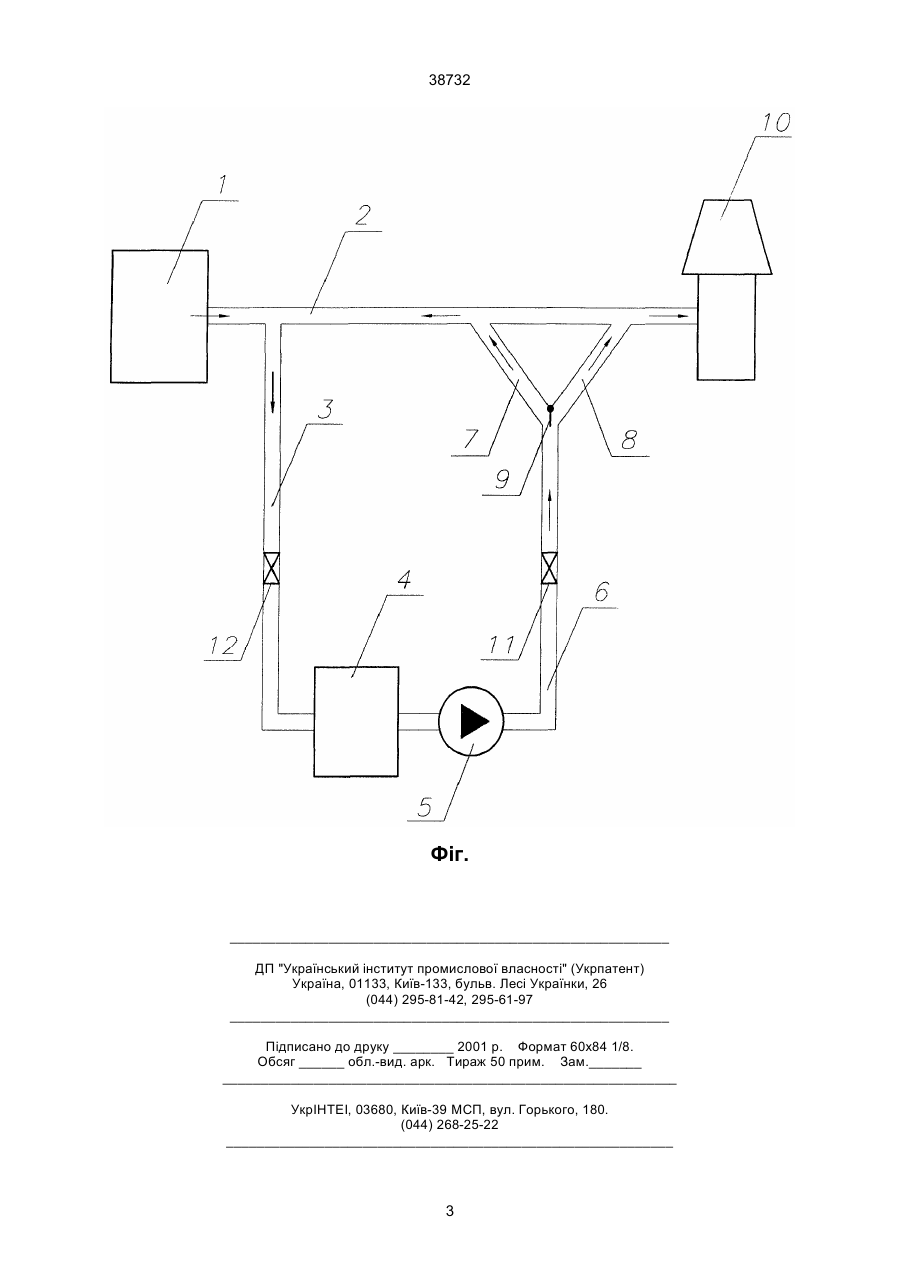

1. Спосіб очищення газів, що відходять з паливоспалювальних печей, який включає розділення потоку газів, що відходять, на основний та до 38732 винаходом, додатково розділяють очищені гази на два потоки, один з яких використовують для формування протитечії основному потоку, а інший виводять у атмосферу. Розділення очищених газів, що відходять, на два потоки може здійснюватися при забезпеченні регулювання співвідношення їх кількості в обох потоках. Причинно-наслідковий зв'язок між суттєвими ознаками винаходу та технічним результатом, що досягається полягає у наступному. Формування протитечії за заданими значеннями тиску в основному та додатковому потоках газів, що відходять, а також у потоці очищених газів дає змогу перекрити основний потік у напрямку виходу в атмосферу та направити його на очищення разом з частиною потоку очищених газів. У результаті забезпечується практично 100% очищення початкової кількості газів, що відходять. При зміні тиску в основному потоці газів, що відходять, формування протитечії. може бути забезпеченим за рахунок тиску у відповідному потоці очищених газів шляхом регулювання співвідношення їх кількості в обох потоках. Суть винаходу пояснюється кресленням (фіг.), де наведена схема системи для реалізації способу. Система містить паливоспалювальну піч, наприклад, коксову батарею 1, газоходи 2 та 3 для основного та додаткового потоків газів, що відходять від коксової батареї 1, очисний пристрій, наприклад, камеру вогняного знешкоджування 4, пристрій для підвищення тиску очищених газів, наприклад, димосос 5, та газохід 6 для вказаних газів з відгалуженнями 7 та 8 і регулятором 9, а також димову трубу 10. На газоходах 3 та 6 можуть бути встановлені шибери 11, 12 відповідно. Приклад реалізації способу. Гази, що відходять від коксової батареї 1 розділяють на основний та додатковий потоки, які проходять по газоходах 2 та 3 відповідно. Здійснюють очищення газів додаткового потоку, у камері вогняного знешкоджування 4, підвищують тиск очищених газів за допомогою димососа 5. Від димососа 5 очищені гази проходять по газоходу 6, після чого їх розділяють на два потоки, один з яких, що проходить по відгалуженню 7, використовують для формування протитечії основному потоку, який проходить по газоходу 2, а інший, той, що проходить по відгалуженню 8, виводять у атмосферу через димову трубу 10. Основний потік неочищеного газу, що відходить, разом з потоком очищеного газу з відгалуження 7 проходить по газоходу 2 у протилежному напрямку і по газоходу 3 надходить до камери вогняного знешкоджування 4 для додаткового очищення. Регулювання співвідношення кількості очищених газів у потоках, що проходять по відгалуженнях 7 та 8, здійснюють за допомогою регулятора 9. Шибери 12 та 13 можуть бути застосовані для відключення камери вогняного знешкоджування 4 у випадку виходу її з ладу. Таким чином, при реалізації даного способу забезпечується практично 100% очищення газів, що відходять від коксової батареї 1. 2 38732 Фіг. __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3
