Пневматичний пристрій для краніо-сакральної пресури

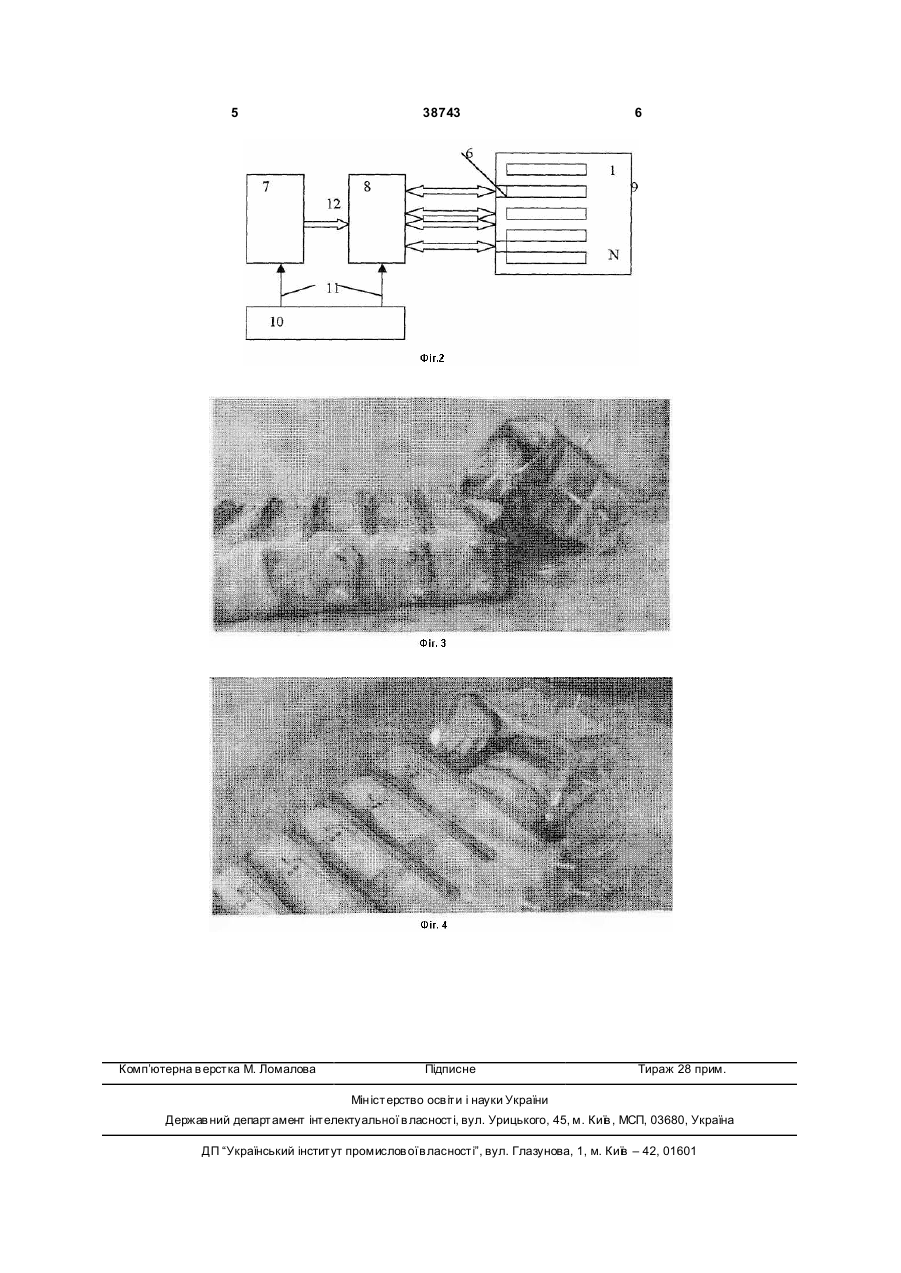

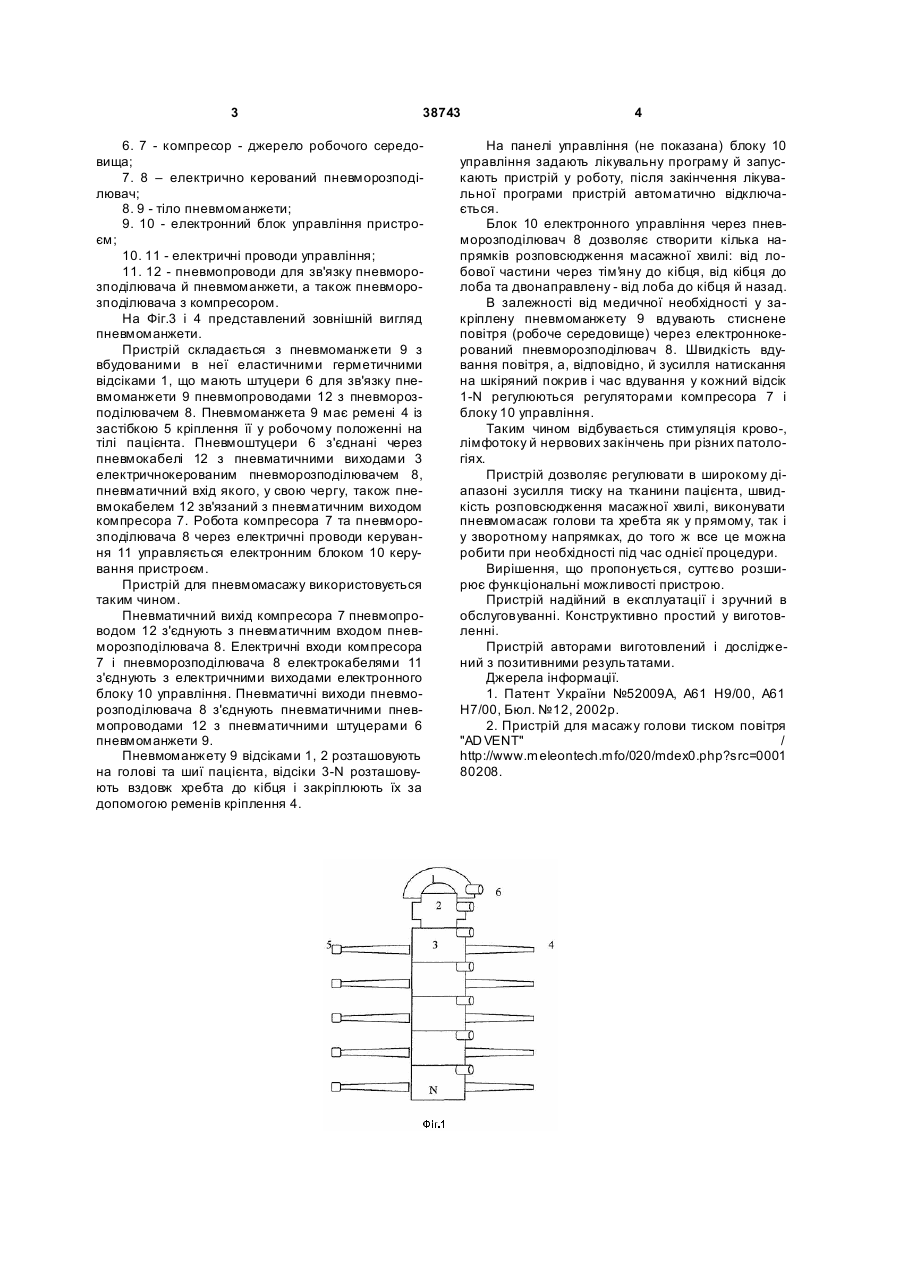

Пневматичний пристрій для краніо-сакральної пресури, що містить пневмоманжету з еластични 3 38743 6. 7 - компресор - джерело робочого середовища; 7. 8 – електрично керований пневморозподілювач; 8. 9 - тіло пневмоманжети; 9. 10 - електронний блок управління пристроєм; 10. 11 - електричні проводи управління; 11. 12 - пневмопроводи для зв'язку пневморозподілювача й пневмоманжети, а також пневморозподілювача з компресором. На Фіг.3 і 4 представлений зовнішній вигляд пневмоманжети. Пристрій складається з пневмоманжети 9 з вбудованими в неї еластичними герметичними відсіками 1, що мають штуцери 6 для зв'язку пневмоманжети 9 пневмопроводами 12 з пневморозподілювачем 8. Пневмоманжета 9 має ремені 4 із застібкою 5 кріплення її у робочому положенні на тілі пацієнта. Пневмоштуцери 6 з'єднані через пневмокабелі 12 з пневматичними виходами 3 електричнокерованим пневморозподілювачем 8, пневматичний вхід якого, у свою чергу, також пневмокабелем 12 зв'язаний з пневматичним виходом компресора 7. Робота компресора 7 та пневморозподілювача 8 через електричні проводи керування 11 управляється електронним блоком 10 керування пристроєм. Пристрій для пневмомасажу використовується таким чином. Пневматичний вихід компресора 7 пневмопроводом 12 з'єднують з пневматичним входом пневморозподілювача 8. Електричні входи компресора 7 і пневморозподілювача 8 електрокабелями 11 з'єднують з електричними виходами електронного блоку 10 управління. Пневматичні виходи пневморозподілювача 8 з'єднують пневматичними пневмопроводами 12 з пневматичними штуцерами 6 пневмоманжети 9. Пневмоманжету 9 відсіками 1, 2 розташовують на голові та шиї пацієнта, відсіки 3-N розташовують вздовж хребта до кібця і закріплюють їх за допомогою ременів кріплення 4. 4 На панелі управління (не показана) блоку 10 управління задають лікувальну програму й запускають пристрій у роботу, після закінчення лікувальної програми пристрій автоматично відключається. Блок 10 електронного управління через пневморозподілювач 8 дозволяє створити кілька напрямків розповсюдження масажної хвилі: від лобової частини через тім'я ну до кібця, від кібця до лоба та двонаправлену - від лоба до кібця й назад. В залежності від медичної необхідності у закріплену пневмоманжету 9 вдувають стиснене повітря (робоче середовище) через електроннокерований пневморозподілювач 8. Швидкість вдування повітря, а, відповідно, й зусилля натискання на шкіряний покрив і час вдування у кожний відсік 1-N регулюються регуляторами компресора 7 і блоку 10 управління. Таким чином відбувається стимуляція крово-, лімфотоку й нервових закінчень при різних патологіях. Пристрій дозволяє регулювати в широкому діапазоні зусилля тиску на тканини пацієнта, швидкість розповсюдження масажної хвилі, виконувати пневмомасаж голови та хребта як у прямому, так і у зворотному напрямках, до того ж все це можна робити при необхідності під час однієї процедури. Вирішення, що пропонується, суттєво розширює функціональні можливості пристрою. Пристрій надійний в експлуатації і зручний в обслуговуванні. Конструктивно простий у виготовленні. Пристрій авторами виготовлений і досліджений з позитивними результатами. Джерела інформації. 1. Патент України №52009А, А61 Н9/00, А61 Н7/00, Бюл. №12, 2002p. 2. Пристрій для масажу голови тиском повітря "AD VENT" / http://www.meleontech.mfo/020/mdex0.php?src=0001 80208. 5 Комп’ютерна в ерстка М. Ломалова 38743 6 Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
