Пневматичний пристрій для витягування
Номер патенту: 65723
Опубліковано: 15.04.2004
Формула / Реферат
Пневматичний пристрій для витягування, що містить джерело стисненого повітря, пневмоманжету з герметичними еластичними відсіками, підключеними до керованого пневморозподілювача повітря, електронний програмований блок керування, який відрізняється тим, що пневмоманжета виконана у вигляді ременів-фіксаторів, які охоплюють оброблювану ділянку тіла і мають кишені-упори, у які своїми торцями впираються еластичні герметичні відсіки, які видовжуються при вдуванні в них повітря, що дозволяє витягнути ділянку тіла, розташовану між ременями-фіксаторами.
Текст
Пристрій призначено для медицини, зокрема для дії на хребет при лікуванні міжхребцевих гриж, сколіоза, лордоза. Відомий спосіб підводного витягнення. Даний спосіб виконується таким чином: пацієнта у ванній, заповненій підігрітою рідиною, укладають на похилу поверхню (дошку), до ніг прикріплюють вантаж, який дозволяє регулювати зусилля механічного розтягування хребта. Відомий також пневматичний пристрій, використовуваний для мікророзтягування хребта, який містить у собі джерело стисненого повітря, пневмоманжету з герметичними еластичними відсіками, підключеними до програмованого розподільника повітря, електронний блок керування. [1]. Витягнення досягається за рахунок того, що пацієнта укладають спиною на пневмоманжету, причому відсіки розташовують упоперек тулуба. При вдуванні стисненого повітря у відсіки за рахунок сил тертя відбувається повздовжнє мікровитягнення хребта. До недоліків подібних методів можна віднести можливість тільки повздовжнього витягнення хребта. Завданням пристрою, що заявляється, є підвищення ефективності лікування за рахунок розширення функцій пристрою - лікувальне витягнення з одночасним вигином хребта з можливістю одночасного скручування хребта при м'якому дозуванні механічних навантажень. Поставлене завдання досягається тим, що у пристрій, який містить джерело підвищеного тиску повітря, електронний програмований блок управління, керований пневморозподілювач, введено виконавчий орган, який складається з ременів-фіксаторів, розташованих на пацієнті, причому один ремінь-фіксатор кріпиться у пахвовій ділянці, оперізуючи грудину і спину, другий навколо тазостегнової ділянки. На ременях-фіксаторах розташовані кишені-упори, у які торцями прикріплюються еластичні герметичні відсіки. Відсіки розташовуються паралельно або наперехрест відносно тулуба пацієнта. Для лікування використовується динамічне механічне розтягування, яке створюється в еластичних герметичних відсіках, бо при вдування у відсіки повітря вони видовжуються і при цьому витягують ділянку тіла, розташовану між ременями-фіксаторами. Пристрій дозволяє створити значну інваріантність дії на хребет. Так, наприклад, одночасне надування всіх відсіків дозволяє м'яко витягувати хребет. Надування окремих відсіків з одночасним звільненням від повітря інших дозволяє діяти на хребет, вигинаючи або повертаючи його. Суть пристрою, що пропонується, полягає в тому, що на пацієнта у пахвовій і тазостегновій ділянках надягаються ремені-фіксатори, що мають кишені-упори, у яких закріплюються своїми торцями еластичні герметичні відсіки. Ці відсіки мають повітряні штуцери, які через багатожильний пневмокабель (кількість повітряних жил кабелю відповідає кількості відсіків) сполучені з пневматичними виходами керованого пневморозподілювача, на пневмовихід якого від джерела стисненого повітря (пневмокомпресора) надходить підвищений тиск повітря. Електричні керуючі сигнали на керуючий вхід керованого пневморозподілювача надходять з виходу електронного програмованого блока управління, де задається загальний час процедури, час звернення до відсіку, черговість звернення. За пристрій управління можна взяти пристрій по Патенту №26028. Суть пропонованого пристрою представлена на Фіг., де: 1. електронний програмований блок управління; 2. керований пневморозподілювач; 3. ремені-фіксатори (система застібок не вказана); 4. набір еластичних герметичних відсіків; 5. джерело стисненого повітря (пневмокомпресор); 6. електричні кабелі (управління); 7. магістральний повітровід; 8. кишені-упори; 9. багатожильний пневмокабель. На Фіг. схематично представлені різні варіанти розташування еластичних відсіків. Пристрій зібрано таким чином: пневмовихід джерела стисненого повітря 5 магістральним повітроводом 7 з'єднаний з пневматичним входом керованого пневморозподілювача 2. Пневмовиходи пневмолінійки 2 окремими пневможилами пневмокабеля 9 з'єднані з пневматичними виходами відповідних еластичних герметичних відсіків 4, торцями закріплених у кишенях-упорах 8, розташованих на ременях-фіксаторах 3, закріплених у свою чергу на тілі пацієнта (кріплення не вказане). Кількість пневможил багатожильного кабелю 9 відповідає кількості N відсіків 4. Керуючі електричні виходи 6 електронного програмованого блока управління, з'єднані з керованими входами керованого пневморозподілювача 2 і джерелом 5 стисненого повітря 5. Працює пристрій таким чином: на тілі пацієнта, наприклад у пахвовій і тазостегновій ділянках, укріплюють ремені-фіксатори 3, у кишенях-упорах 8 яких закріплюють елестичні герметичні відсіки 4. Пневматичні входи відсіків 4 багатожильним кабелем 9 з'єднують з відповідними пневмовиходами керованого пневморозподілювача 2. В електронному програмованому блоці управління 1 задають лікувальну програму - час сеансу, черговість підключення відсіків 4 до керованого розподільювача 2, час надуву еластичних герметичних відсіків 4. Нажимають кнопку "Пуск" на передній панелі електронного програмованого блока управління 1, при цьому вмикається джерело стисненого повітря 5, і відбувається поперемінне вмикання керованих електропневмоклапанів, розташованих усередині керованого пневморозподілювача 2. Будь-який ввімкнений пневмоклапан через багатожильний пневмокабель 9 з'єднує відповідний еластичний герметичний відсік 4 з джерелом стисненого повітря 5. Будь-який ввімкнений пневмоклапан через багатожильний пневмопровід 9 з'єднує відповідний еластичний герметичний відсік 4 з джерелом стисненого повітря 5. Після виконання заданої лікувальної програми пристрій автоматично вимикається, тиск з еластичних герметичних відсіків 4 знімається. При необхідності екстреної перерви лікувального процесу нажимають кнопку "Стоп", також розташовану на передній панелі електронного програмованого блока керування 1. При вдуванні повітря в еластичні герметичні відсіки 4 вони починають подовжуватися, натискають через кишені-упори 8 на ремені-фіксатори 3 у поздовжньому напрямі. Варіанти вигину хребта залежать від розташування торців еластичних герметичних відсіків 4 у кишеняхупорах 8. При паралельному розташуванні еластичних герметичних відсіків 4 між ременями-фіксаторами 3: 1. одночасний надув усіх відсіків 4 приводить до розтягнення хребта; 2. черговий надув відсіків 4, розташованих з боків пацієнта, приводить до вигину хребта вліво-вправо, тобто, якщо надуваються відсіки зліва - вигин йде вправо, якщо надуваються відсіки справа, то вигин йде вліво; 3. черговий надув відсіків 4, розташованих на спині чи грудині, приводить до вигину хребта вперед-назад; 4. одночасний надув відсіків 4, розташованих, наприклад, зліва й на спині, веде до вигину хребта вправо і вперед, розташованих справа і на грудині - до вигину хребта вліво і назад і так далі. Перехресне розташування еластичних герметичних відсіків 4 між ременями-фіксаторами 3 збільшує вигин хребта за чи проти часової стрілки. Пристрій, що пропонується для пневматичного витягнення, який містить ремені-фіксатори з кишенямиупорами та еластичні герметичні відсіки, джерело стисненого повітря, керований пневморозподілювач та електронний програмований блок керування, вигідно відрізняється від усіх відомих тим, що дозволяє більш комфортно та з більшими лікувальними можливостями і точністю діяти на оброблювану ділянку тіла пацієнта. Використані джерела. /1/ Патент на винахід, Україна, №6485

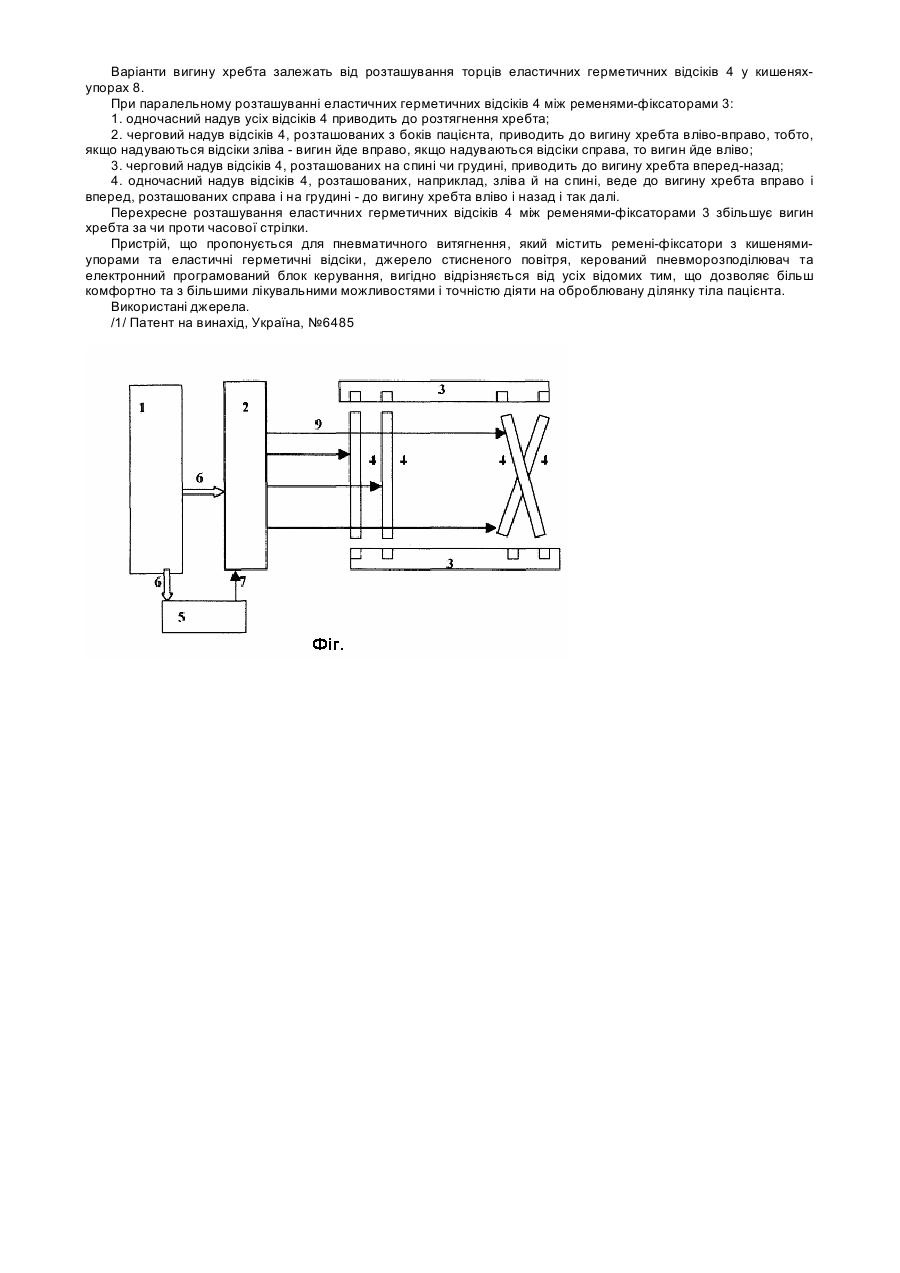

ДивитисяДодаткова інформація
Назва патенту англійськоюPneumatic extension device
Автори англійськоюTarshynov Ihor Viktorovych, Zaitsev Dmytro Valeriiovych
Назва патенту російськоюПневматическое устройство для вытяжения
Автори російськоюТаршинов Игорь Викторович, Зайцев Дмитрий Валерьевич
МПК / Мітки
МПК: A61H 7/00
Мітки: витягування, пристрій, пневматичний
