Пристрій для краніопресури

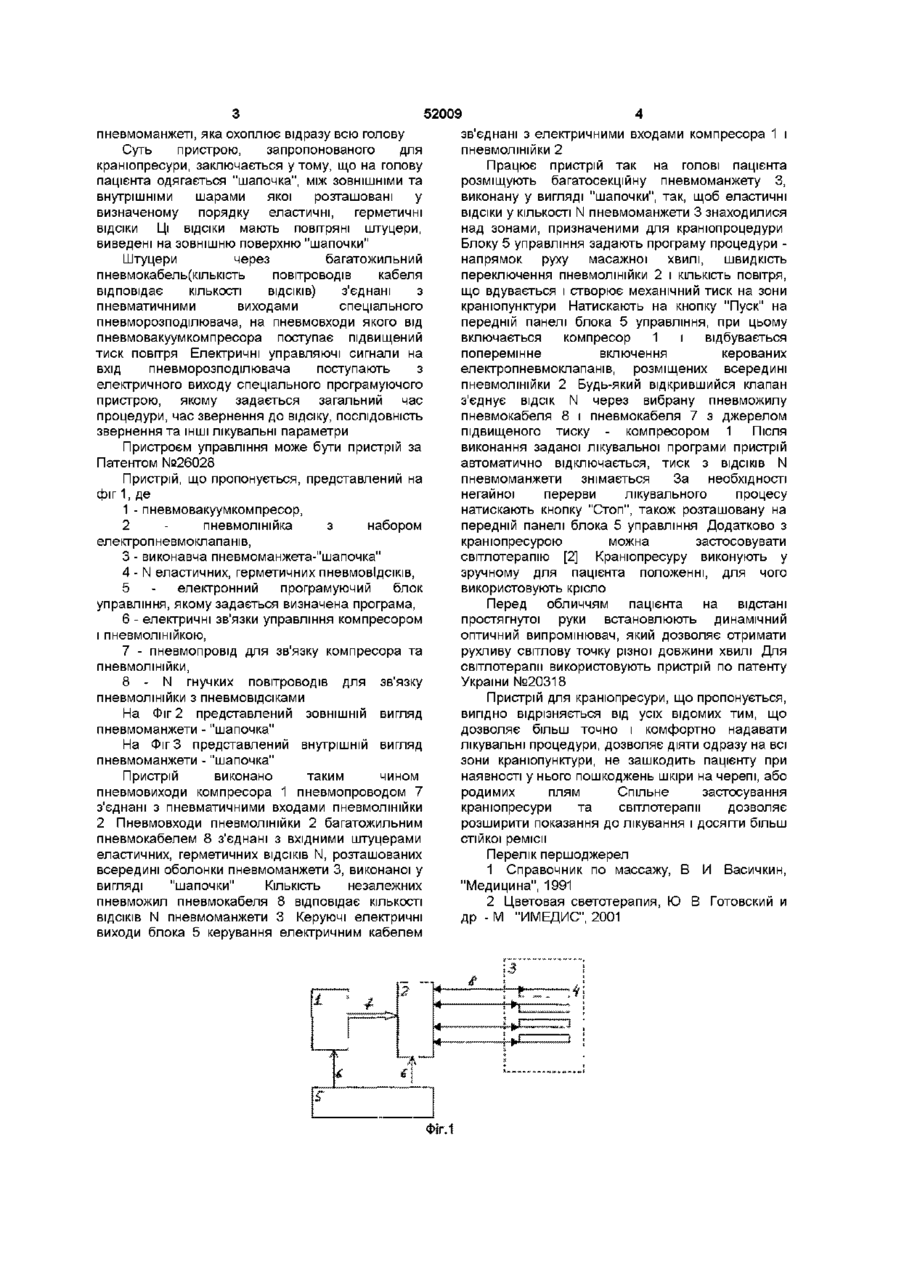

Пристрій для кранюпресури, що має джерело стиснутого повітря, пневмоманжету з розміщеними всередині герметичними еластичними відсіками, підключеними через багатожильний пневмокабель до програмно-керованого пневморозподільника повітря - пневмолінійки, та електронний блок управління, який відрізняється тим, що пневмоманжета виконана у вигляді "шапочки", герметичні ВІДСІКИ якої розташовані ВІДПОВІДНО ДО основних зон кранюпунктури, причому ЗОВНІШНІЙ шар пневмоманжети виконаний з більш щільного матеріалу, а внутрішній - з менш щільного для того, щоб масажний тиск був направлений до шкірного покриву голови пацієнта, пневматичні входи ВІДСІКІВ через багатожильний пневмокабель з'єднані з пневматичними виходами програмнокерованого пневморозподільника Винахід призначений для медицини, зокрема для фізіотерапевтичних методів лікування та масажу при роботі із шкірним покривом черепа пацієнта Може застосовуватися в отоларингологи, офтальмологи, неврології Ручний масаж голови відомий давно і ефективний при багатьох захворюваннях Однак він має недоліки важко витримати ритмічність дії, неможливо діяти одразу на велику КІЛЬКІСТЬ акупунтурних точок або зон, неможливо застосовувати його при пошкодженні шкірного покриву та наявності родимих плям ВІДОМІ пристрої, які можуть бути застосовані для масажу голови, наприклад, вібраційний прилад ІЗПМ-1, пневмовібромасажний апарат ЕМА-2М [1] До їх недоліків можна віднести те, що гольчасті вібратори не можна використовувати для волосистої частини голови, волосяний покрив також не дозволяє використовувати вакуумні аспіраптори Застосування подібних виконавчих пристроїв потребує механічного пересування їх по голові, що не дозволяє задіяти одночасно велику КІЛЬКІСТЬ точок або зон, які треба масажувати пневмолінійки, та електроний блок управлшня(деклараційний патент України №38663 А) їх недоліком є недостатня ефективність лікування, пов'язана із складнощами, які виникають при закріпленні такого виконавчого органу на голові пацієнта Задачею винаходу, є підвищення ефективності лікування завдяки розміщенню на зонах масажу набору стаціонарно закріплених масажуючих елементів, які можуть бути задіяні за будь-якою лікувальною комп'ютерною програмою Поставлена завдача вирішуєтьсяється тим, що у пристрої для пневмомасажу(кранюпресури), що має джерело стислого повітря, пневмоманжету з розміщеними всередині неї герметичними еластичними відсіками, підключеними до програмно керованого пневморозподілювача пневмолінійки, та електроний блок керування, пневмоманжета виконана, згідно з винаходом, у вигляді "шапочки", герметичні ВІДСІКИ якої ВІДОМІ також пристрої для пневмомасажу, які мають джерело стислого повітря, виконавчий орган, виконаний у вигляді прямокутної або кругової пневмоманжети з розміщеними всередині неї герметичними еластичними відсіками, підключеними через багатожильний пневмокабель до програмне керованого пневморозподілювача пневмоманжети виконаний з більш дебелої тканини, а внутрішній з менш дебелої для того, щоб масажний тиск був направлений до шкірного покриву голови пацієнта розташовані ВІДПОВІДНО ДО ОСНОВНИХ кранюпунктури, причому ЗОВНІШНІЙ ЗОН шар Для лікування використовується динамічний механічний тиск, створюваний стислим повітрям у герметичних еластичних відсіках, закріплених у о о ю 52009 пневмоманжеті, яка охоплює відразу всю голову Суть пристрою, запропонованого для кранюпресури, заключаешься утому, що на голову пацієнта одягається "шапочка", між ЗОВНІШНІМИ та внутрішніми шарами якої розташовані у визначеному порядку еластичні, герметичні ВІДСІКИ Ці ВІДСІКИ мають повітряні штуцери, виведені на зовнішню поверхню "шапочки" Штуцери через багатожильний пневмокабель(кількість повітроводів кабеля відповідає КІЛЬКОСТІ ВІДСІКІВ) з'єднані з пневматичними виходами спеціального пневморозподілювача, на пневмовходи якого від пневмовакуумкомпресора поступає підвищений тиск повітря Електричні управляючі сигнали на вхід пневморозподілювача поступають з електричного виходу спеціального програмуючого пристрою, якому задається загальний час процедури, час звернення до відсіку, ПОСЛІДОВНІСТЬ звернення та ІНШІ лікувальні параметри Пристроєм управління може бути пристрій за Патентом №26028 Пристрій, що пропонується, представлений на фіг 1, де 1 - пневмовакуумкомпресор, 2 пневмолінійка з набором електропневмоклапанів, 3 - виконавча пневмоманжета-"шапочка" 4 - N еластичних, герметичних пневмовідсіків, 5 - електронний програмуючий блок управління, якому задається визначена програма, 6 - електричні зв'язки управління компресором 1 ПНЄВМОЛІНІЙКОЮ, 7 - пневмопровід для зв'язку компресора та ПНЄВМОЛІНІЙКИ, 8 - N гнучких повітроводів пневмолінійки з пневмовідсіками На Фіг 2 представлений для зв'язку ЗОВНІШНІЙ ВИГЛЯД пневмоманжети - "шапочка" На Фіг 3 представлений внутрішній вигляд пневмоманжети - "шапочка" Пристрій виконано таким чином пневмовиходи компресора 1 пневмопроводом 7 з'єднані з пневматичними входами пневмолінійки 2 Пневмовходи пневмолінійки 2 багатожильним пневмокабелем 8 з'єднані з вхідними штуцерами еластичних, герметичних ВІДСІКІВ N, розташованих всередині оболонки пневмоманжети 3, виконаної у вигляді "шапочки" КІЛЬКІСТЬ незалежних пневможил пневмокабеля 8 відповідає КІЛЬКОСТІ ВІДСІКІВ N пневмоманжети 3 Керуючі електричні виходи блока 5 керування електричним кабелем зв'єднані з електричними входами компресора 1 і пневмолінійки 2 Працює пристрій так на голові пацієнта розміщують багатосекційну пневмоманжету З, виконану у вигляді "шапочки", так, щоб еластичні ВІДСІКИ у КІЛЬКОСТІ N пневмоманжети 3 знаходилися над зонами, призначеними для кранюпроцедури Блоку 5 управління задають програму процедури напрямок руху масажної хвилі, швидкість переключення пневмолінійки 2 і КІЛЬКІСТЬ повітря, що вдувається і створює механічний тиск на зони кранюпунктури Натискають на кнопку "Пуск" на передній панелі блока 5 управління, при цьому включається компресор 1 і відбувається поперемінне включення керованих електропневмоклапанів, розміщених всередині пневмолінійки 2 Будь-який відкрившийся клапан з'єднує ВІДСІК N через вибрану пневможилу пневмокабеля 8 і пневмокабеля 7 з джерелом підвищеного тиску - компресором 1 Після виконання заданої лікувальної програми пристрій автоматично відключається, тиск з ВІДСІКІВ N пневмоманжети знімається За необхідності негайної перерви лікувального процесу натискають кнопку "Стоп", також розташовану на передній панелі блока 5 управління Додатково з кранюпресурою можна застосовувати світлотерапію [2] Кранюпресуру виконують у зручному для пацієнта положенні, для чого використовують крісло Перед обличчям пацієнта на відстані простягнутої руки встановлюють динамічний оптичний випромінювач, який дозволяє отримати рухливу світлову точку різної довжини хвилі Для світлотерапм використовують пристрій по патенту України №20318 Пристрій для кранюпресури, що пропонується, вигідно відрізняється від усіх відомих тим, що дозволяє більш точно і комфортно надавати лікувальні процедури, дозволяє діяти одразу на всі зони кранюпунктури, не зашкодить пацієнту при наявності у нього пошкоджень шкіри на черепі, або родимих плям Спільне застосування кранюпресури та світлотерапм дозволяє розширити показання до лікування і досягти більш стійкої ремісії Перелік першоджерел 1 Справочник по массажу, В И Васичкин, "Медицина", 1991 2 Цветовая светотерапия, Ю В Готовский и др - М "ИМЕДИС", 2001 52009 ДП «Український інститут промислової власності» (Укрпатент) вул СІМІХОХЛОВИХ 15 м Київ 04119 Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 ТОВ Міжнародний науковий комітет вул Артема 77 м Київ 04050 Україна (044)216-32-71
