Пристрій для порівняння чисел
Номер патенту: 38758
Опубліковано: 12.01.2009
Автори: Огороднійчук Вікторія Олегівна, Ботвин Роман Ігорович, Мартинюк Тетяна Борисівна, Огороднійчук Лука Вікторович
Формула / Реферат
Пристрій для порівняння чисел, який містить два регістри зсуву, причому входи розрядів першого регістра зсуву з'єднані з входами першого операнда пристрою, входи розрядів другого регістра зсуву з'єднані з входами другого операнда пристрою, який відрізняється тим, що в нього введено вузол аналізу, який містить елемент АБО і чотири елементи І, причому вхід керування записом першого регістра зсуву з'єднаний з першим входом дозволу запису пристрою, вхід керування записом другого регістра зсуву з'єднаний з другим входом дозволу запису пристрою, виходи ознаки нуля першого і другого регістрів зсуву з'єднані відповідно з першим і другим входами елемента АБО і третього елемента І вузла аналізу пристрою, а також з першим входом першого і другого елементів І вузла аналізу пристрою відповідно, вихід елемента АБО вузла аналізу пристрою підключений до другого входу першого і другого елементів І і до третього входу третього елемента І, а також до інверсного входу четвертого елемента І вузла аналізу пристрою, другий вхід якого з'єднаний з входом зсуву пристрою, а його вихід підключений до входів керування зсувом першого і другого регістрів зсуву, інверсний вхід першого і другого елементів І підключений до виходу третього елемента І вузла аналізу пристрою, крім того, виходи першого, другого і третього елементів І вузла аналізу пристрою підключені відповідно до виходів логічних ознак (<, >, =) пристрою.
Текст

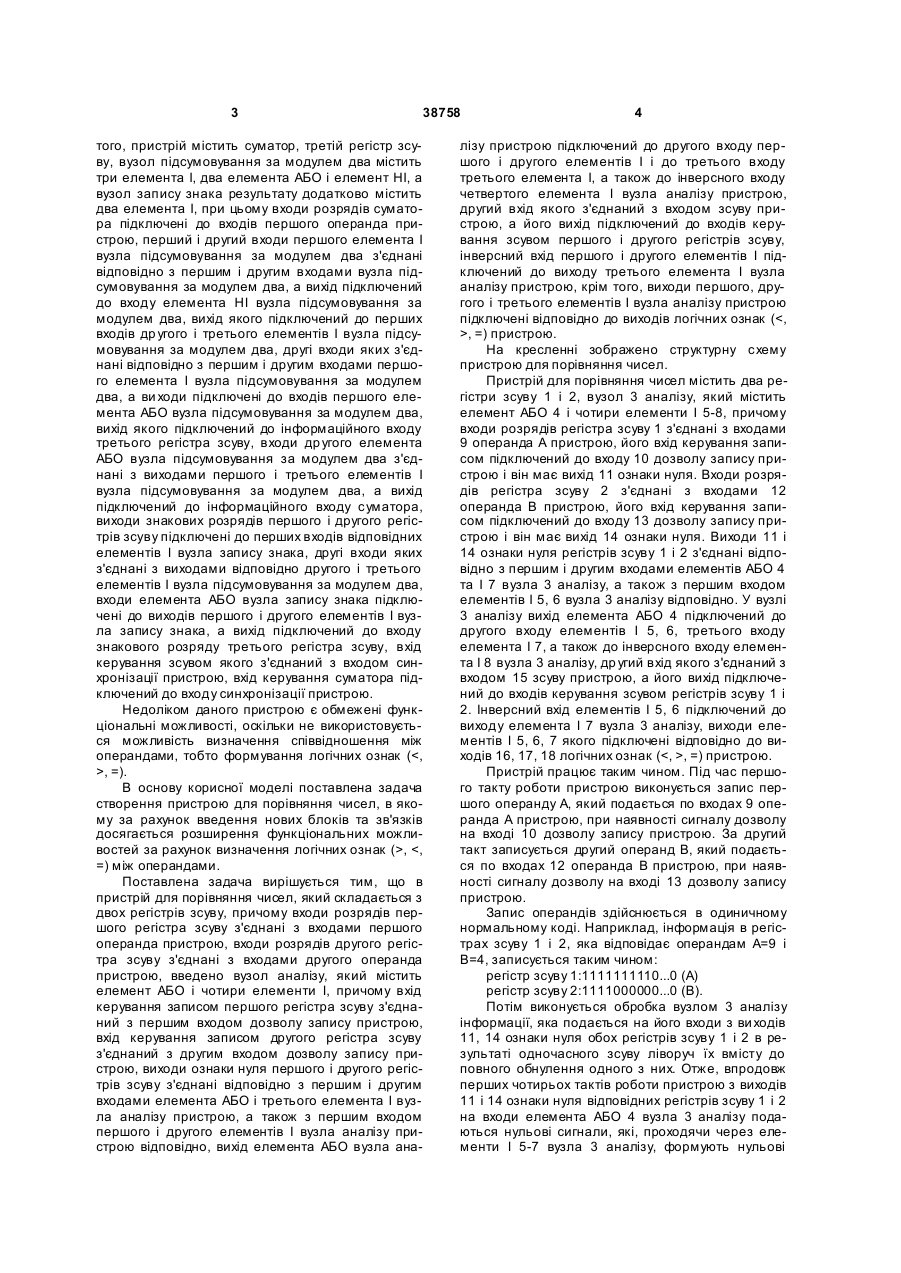

Пристрій для порівняння чисел, який містить два регістри зсуву, причому входи розрядів першого регістра зсуву з'єднані з входами першого операнда пристрою, входи розрядів другого регістра зсуву з'єднані з входами другого операнда пристрою, який відрізняється тим, що в нього введено вузол аналізу, який містить елемент АБО і чотири елементи І, причому вхід керування записом першого регістра зсуву з'єднаний з першим входом дозволу запису пристрою, вхід керування за 3 38758 того, пристрій містить суматор, третій регістр зсуву, вузол підсумовування за модулем два містить три елемента І, два елемента АБО і елемент НІ, а вузол запису знака результату додатково містить два елемента І, при цьому входи розрядів суматора підключені до входів першого операнда пристрою, перший і другий входи першого елемента І вузла підсумовування за модулем два з'єднані відповідно з першим і другим входами вузла підсумовування за модулем два, а вихід підключений до входу елемента НІ вузла підсумовування за модулем два, вихід якого підключений до перших входів др угого і третього елементів І вузла підсумовування за модулем два, другі входи яких з'єднані відповідно з першим і другим входами першого елемента І вузла підсумовування за модулем два, а ви ходи підключені до входів першого елемента АБО вузла підсумовування за модулем два, вихід якого підключений до інформаційного входу третього регістра зсуву, входи др угого елемента АБО вузла підсумовування за модулем два з'єднані з виходами першого і третього елементів І вузла підсумовування за модулем два, а вихід підключений до інформаційного входу суматора, виходи знакових розрядів першого і другого регістрів зсуву підключені до перших входів відповідних елементів І вузла запису знака, другі входи яких з'єднані з виходами відповідно другого і третього елементів І вузла підсумовування за модулем два, входи елемента АБО вузла запису знака підключені до виходів першого і другого елементів І вузла запису знака, а вихід підключений до входу знакового розряду третього регістра зсуву, вхід керування зсувом якого з'єднаний з входом синхронізації пристрою, вхід керування суматора підключений до входу синхронізації пристрою. Недоліком даного пристрою є обмежені функціональні можливості, оскільки не використовується можливість визначення співвідношення між операндами, тобто формування логічних ознак (, =). В основу корисної моделі поставлена задача створення пристрою для порівняння чисел, в якому за рахунок введення нових блоків та зв'язків досягається розширення функціональних можливостей за рахунок визначення логічних ознак (>,
ДивитисяДодаткова інформація
Назва патенту англійськоюDevice for number comparing
Автори англійськоюMartyniuk Tetiana Borysivna, Ohorodniichuk Viktoria Olehivna, Ohorodniichuk Luka Viktorovych, Botvyn Roman Ihorovych
Назва патенту російськоюУстройство для сравнения чисел
Автори російськоюМартынюк Татьяна Борисовна, Огороднийчук Виктория Олеговна, Огороднийчук Лука Викторович, Ботвин Роман Игоревич
МПК / Мітки
МПК: G06F 7/50
Мітки: чисел, пристрій, порівняння
