Пристрій для порівняння чисел

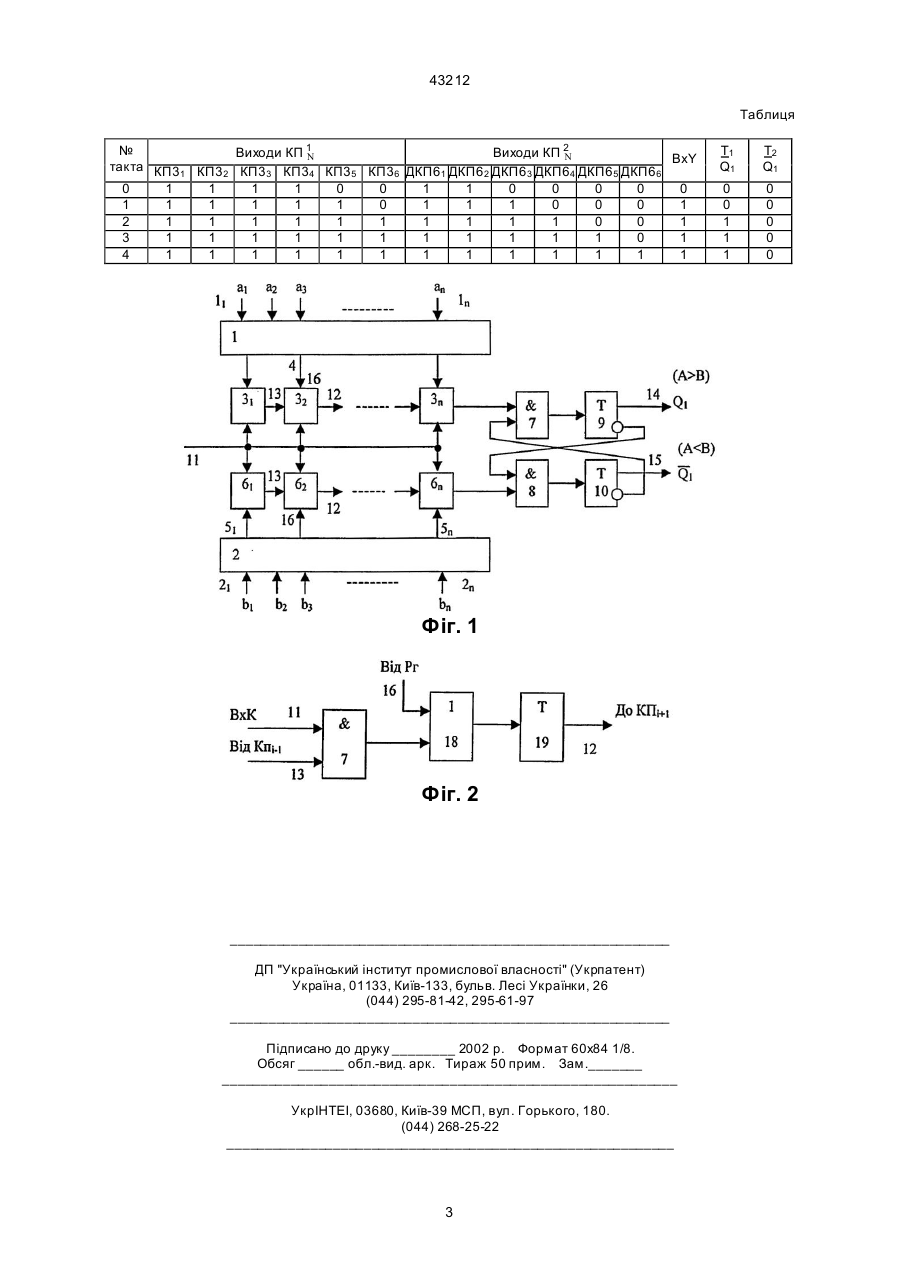

Пристрій для порівняння чисел, що містить два регістри та комірки порівняння, причому ви ходи i-их розрядів першого та другого регістрів підключені, відповідно, до входів комірок порівняння, який відрізняється тим, що в пристрій введено додаткові комірки порівняння, два кон'юктори та два тригери, причому вхід керування підключений до входів керування кожної комірки порівняння, ви 43212 елементу АБО підключений до другого входу другого елементу І, перший вхід якого є входом дозволу видачі результату порівняння, а вихід – виходом пристрою. Недоліком даного пристрою є низька швидкодія, яка обумовлена необхідністю порівняння усіх розрядів регістрів, та обмежена галузь використання за рахунок необхідності приведення до одинично-нормального коду. В основу винаходу поставлена задача створення пристрою для порівняння чисел, в якому за рахунок введення нових блоків та зв'язків між ними досягається можливість розповсюдження сигналу результату порівняння в сторону старших розрядів. Крім того, відсутня необхідність перетворення коду в одинично-нормальний. Все це приводить до підвищення швидкодії та розширення галузі застосування. Поставлена задача вирішується тим, що пристрій для порівняння чисел, що містить два регістри та комірки порівняння, причому виходи і-их розрядів першого і другого регістрів підключені, відповідно, до входів комірок порівняння, введені додаткові комірки порівняння, два кон'юнктури та два тригери, причому вхід керування підключений до входів керування кожної комірки порівняння, вихід кожної комірки порівняння підключений до входу наступної комірки порівняння, вихід кожної додаткової комірки порівняння підключений до входу кожної додаткової комірки порівняння, вихід останньої комірки порівняння електрично з'єднаний з першим входом першого кон'юнктура, другий вхід якого підключений до інверсного виходу першого тригера, виходи першого та др угого кон'юнкторів, відповідно, підключені до інформаційних входів першого та другого тригерів, виходи яких, відповідно, є першим та другим виходами пристрою, кожний розряд першого регістра з'єднаний з інформаційним входом відповідної комірки порівняння, а кожен розряд другого регістра - до інформаційного входу відповідної додаткової комірки порівняння. На фіг. 1 подана структурно-функціональна схема пристрою для порівняння чисел. На фіг. 2 подана функціональна схема кожної комірки порівняння. Пристрій для порівняння чисел, містить перший та другий регістри 1, 2, комірки порівняння (КП) 31-3n, причому виходи 41,42,...,4n розрядів першого регістру 1 та виходи 51,52,...,5n розрядів другого регістру 2 підключені, відповідно, до входів комірок порівняння 31-3n та додаткових комірок порівняння (ДКП) 61-6n, перший та другий кон'юктори 7, 8, перший та другий тригери тригери 9, 10, причому вхід керування 11 підключений до входів керування кожної КП 31-3n та ДКП 61-6n, ви хід 12 кожної КП 6i підключений до входу 13 наступної КП 6i+1, вихід 12 кожної ДКП 6i підключений до входу кожної ДКП 6і+1, вихід останньої КП 3n та ДКП 6n електрично з'єднані з першими входами відповідних кон'юнкторів 8 та 9, другі входи яких, підключені до інверсних ви ходів др угого та першого тригерів 11 та 10 відповідно, виходи кон'юнкторів 7 та 8 підключені до інформаційних входів відповід но першого та другого тригерів 10 та 11, виходи 14, 13 яких, відповідно, є першим та другим виходами пристрою, вихід 4 кожного розряду регістру 1 з'єднаний з інформаційним входом 16 відповідної комірки порівняння 31-3n, а кожен вихід 4 розряду другого регістра 2 - до інформаційного входу 16 відповідної додаткової комірки порівняння 61-6n. В схемі на фіг. 2 кон'юнктор 17 і диз'юнктор 18 використовуються для установки тригеру Т 19, вхід установки якого підключений до виходу диз'юнктора 18, другий вхід якого з'єднаний з виходом кон'юнктора 17, перший вхід якого з'єднаний зі входом 11, а другий - з входом 13. Перший вхід диз'юнктора 18 підключений до входу 16, а вихід тригера 19 до виходу 12 КП (ДКП). Пристрій функціонує наступним чином. Код числа А і код числа В подаються відповідно на входи 1і та 2і запису регістрів 1 та 2 відповідно, які кодують ці коди на своїх ін формаційних виходах 4. Відповідно, код числа А поступає порозрядно на входи 16 усіх КП 3, а код числа В - на входи 16 усі х ДКП 6. Тригери 9, 10 встановлені в нулевий стан, тобто на виходах 14 та 15 присутній логічний "0". По одиничному сигналу на вхід керування 11 починається розповсюдження логічних одиниць від КП 6і до КП 6і+1 і, відповідно, від ДКП 6і+1 до ДКП 6і+2 і т.д. Тобто розповсюдження відбувається в сторону старши х КП. В той момент часу коли, наприклад, першою з'явиться логічна "1" на виході 12 КП 3n, вона поступає на перший вхід першого кон'юктору 7, з виходу якого вона наступає на вхід установки в одиничний стан першого тригеру 9. Це відбувається за рахунок того, що з інверсних виходів тригерів 9, 10 поступає логічна "1" на другі входи кон'юнкторів 7, 8. Перший тригер 9 встановлюється в стан логічної одиниці, яка подається на вихід 14 пристрою, що свідчить про те, що число А більше числа В (А>В). Логічна "1", яка з'явилася з запізненням на виході 12n ДКП 6n не проходить на вхід установки в одиницю другого тригеру, оскільки на інверсному виході першого тригера 9 присутній логічний "0", що подається на перший вхід другого кон'юктору. Аналогічним чином відбувається процес, коли першою з'явиться логічна "1" на виході 12n ДКП 6n. Тоді перший тригер 9 кодує логічний "0", а другий тригер 10 логічну "1", що свідчить про те, що число А менше за число В (А
