Повітряна лінія електропередавання

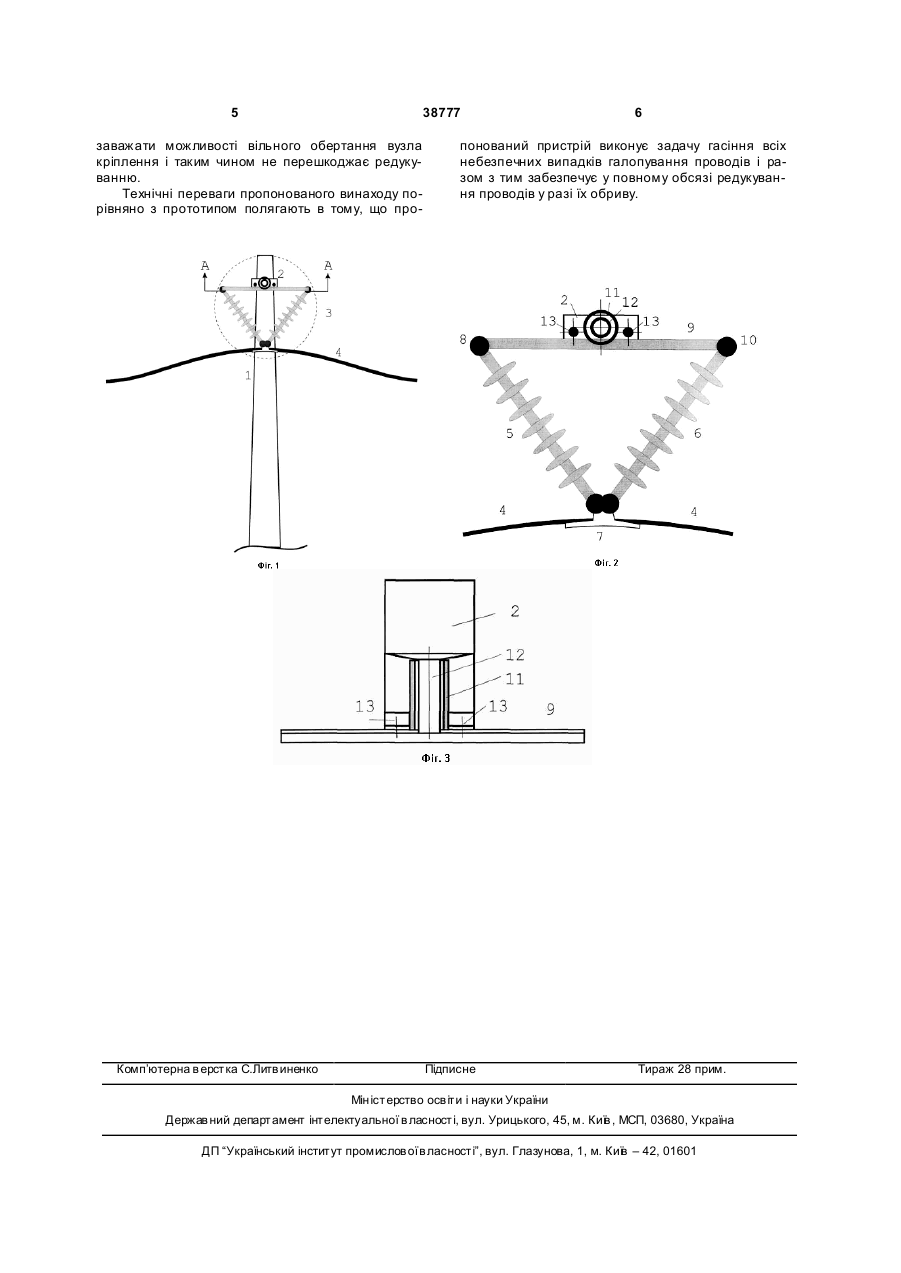

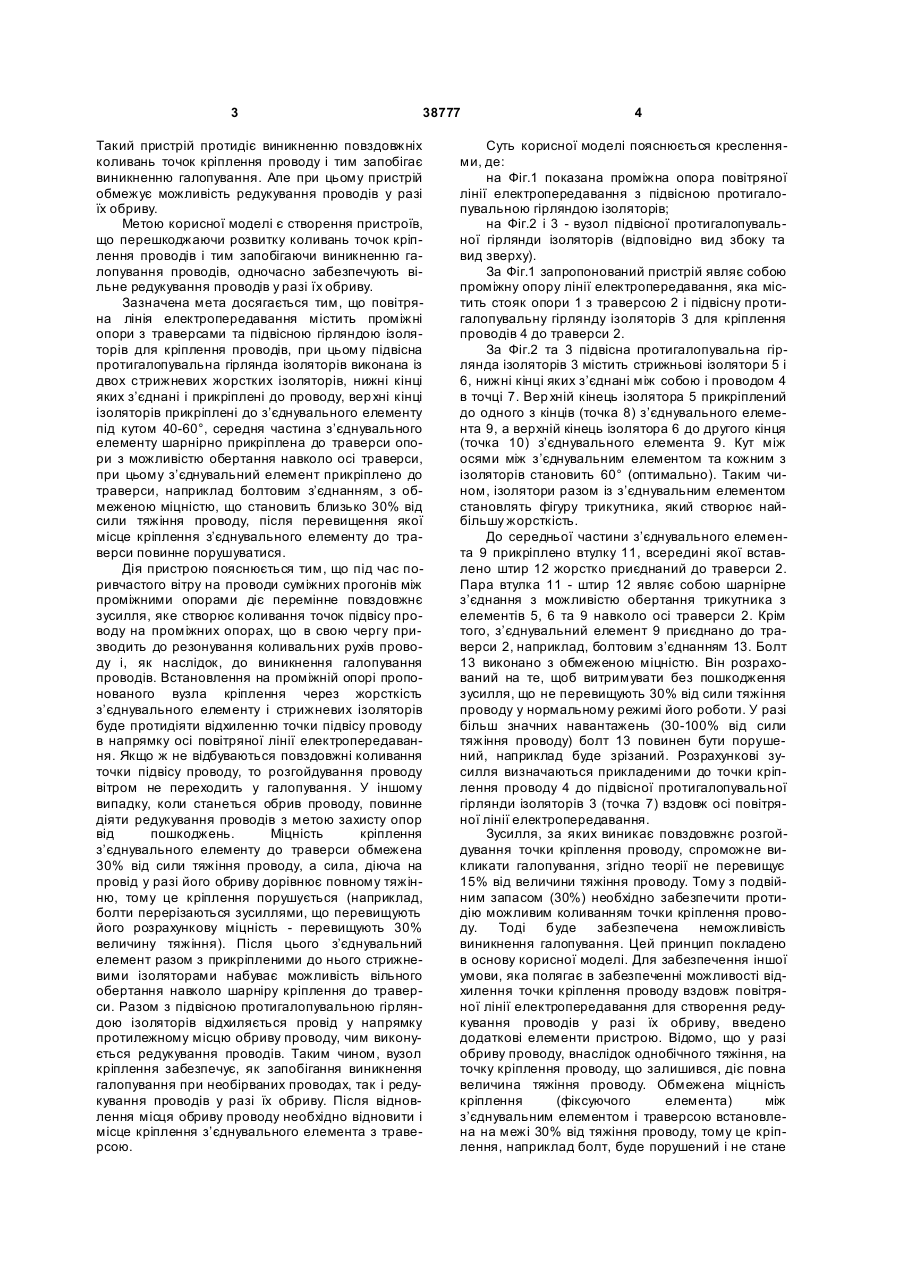

Повітряна лінія електропередавання, що містить проміжні опори з траверсами та підвісною 3 38777 Такий пристрій протидіє виникненню повздовжніх коливань точок кріплення проводу і тим запобігає виникненню галопування. Але при цьому пристрій обмежує можливість редукування проводів у разі їх обриву. Метою корисної моделі є створення пристроїв, що перешкоджаючи розвитку коливань точок кріплення проводів і тим запобігаючи виникненню галопування проводів, одночасно забезпечують вільне редукування проводів у разі їх обриву. Зазначена мета досягається тим, що повітряна лінія електропередавання містить проміжні опори з траверсами та підвісною гірляндою ізоляторів для кріплення проводів, при цьому підвісна протигалопувальна гірлянда ізоляторів виконана із двох стрижневих жорстких ізоляторів, нижні кінці яких з’єднані і прикріплені до проводу, вер хні кінці ізоляторів прикріплені до з’єднувального елементу під кутом 40-60°, середня частина з’єднувального елементу шарнірно прикріплена до траверси опори з можливістю обертання навколо осі траверси, при цьому з’єднувальний елемент прикріплено до траверси, наприклад болтовим з’єднанням, з обмеженою міцністю, що становить близько 30% від сили тяжіння проводу, після перевищення якої місце кріплення з’єднувального елементу до траверси повинне порушуватися. Дія пристрою пояснюється тим, що під час поривчастого вітру на проводи суміжних прогонів між проміжними опорами діє перемінне повздовжнє зусилля, яке створює коливання точок підвісу проводу на проміжних опорах, що в свою чергу призводить до резонування коливальних рухів проводу і, як наслідок, до виникнення галопування проводів. Встановлення на проміжній опорі пропонованого вузла кріплення через жорсткість з’єднувального елементу і стрижневих ізоляторів буде протидіяти відхиленню точки підвісу проводу в напрямку осі повітряної лінії електропередавання. Якщо ж не відбуваються повздовжні коливання точки підвісу проводу, то розгойдування проводу вітром не переходить у галопування. У іншому випадку, коли станеться обрив проводу, повинне діяти редукування проводів з метою захисту опор від пошкоджень. Міцність кріплення з’єднувального елементу до траверси обмежена 30% від сили тяжіння проводу, а сила, діюча на провід у разі його обриву дорівнює повному тяжінню, тому це кріплення порушується (наприклад, болти перерізаються зусиллями, що перевищують його розрахункову міцність - перевищують 30% величину тяжіння). Після цього з’єднувальний елемент разом з прикріпленими до нього стрижневими ізоляторами набуває можливість вільного обертання навколо шарніру кріплення до траверси. Разом з підвісною протигалопувальною гірляндою ізоляторів відхиляється провід у напрямку протилежному місцю обриву проводу, чим виконується редукування проводів. Таким чином, вузол кріплення забезпечує, як запобігання виникнення галопування при необірваних проводах, так і редукування проводів у разі їх обриву. Після відновлення місця обриву проводу необхідно відновити і місце кріплення з’єднувального елемента з траверсою. 4 Суть корисної моделі пояснюється кресленнями, де: на Фіг.1 показана проміжна опора повітряної лінії електропередавання з підвісною протигалопувальною гірляндою ізоляторів; на Фіг.2 і 3 - вузол підвісної протигалопувальної гірлянди ізоляторів (відповідно вид збоку та вид зверху). За Фіг.1 запропонований пристрій являє собою проміжну опору лінії електропередавання, яка містить стояк опори 1 з траверсою 2 і підвісну протигалопувальну гірлянду ізоляторів 3 для кріплення проводів 4 до траверси 2. За Фіг.2 та 3 підвісна протигалопувальна гірлянда ізоляторів 3 містить стрижньові ізолятори 5 і 6, нижні кінці яких з’єднані між собою і проводом 4 в точці 7. Вер хній кінець ізолятора 5 прикріплений до одного з кінців (точка 8) з’єднувального елемента 9, а верхній кінець ізолятора 6 до другого кінця (точка 10) з’єднувального елемента 9. Кут між осями між з’єднувальним елементом та кожним з ізоляторів становить 60° (оптимально). Таким чином, ізолятори разом із з’єднувальним елементом становлять фігуру трикутника, який створює найбільшу жорсткість. До середньої частини з’єднувального елемента 9 прикріплено втулку 11, всередині якої вставлено штир 12 жорстко приєднаний до траверси 2. Пара втулка 11 - штир 12 являє собою шарнірне з’єднання з можливістю обертання трикутника з елементів 5, 6 та 9 навколо осі траверси 2. Крім того, з’єднувальний елемент 9 приєднано до траверси 2, наприклад, болтовим з’єднанням 13. Болт 13 виконано з обмеженою міцністю. Він розрахований на те, щоб витримувати без пошкодження зусилля, що не перевищують 30% від сили тяжіння проводу у нормальному режимі його роботи. У разі більш значних навантажень (30-100% від сили тяжіння проводу) болт 13 повинен бути порушений, наприклад буде зрізаний. Розрахункові зусилля визначаються прикладеними до точки кріплення проводу 4 до підвісної протигалопувальної гірлянди ізоляторів 3 (точка 7) вздовж осі повітряної лінії електропередавання. Зусилля, за яких виникає повздовжнє розгойдування точки кріплення проводу, спроможне викликати галопування, згідно теорії не перевищує 15% від величини тяжіння проводу. Тому з подвійним запасом (30%) необхідно забезпечити протидію можливим коливанням точки кріплення проводу. Тоді буде забезпечена неможливість виникнення галопування. Цей принцип покладено в основу корисної моделі. Для забезпечення іншої умови, яка полягає в забезпеченні можливості відхилення точки кріплення проводу вздовж повітряної лінії електропередавання для створення редукування проводів у разі їх обриву, введено додаткові елементи пристрою. Відомо, що у разі обриву проводу, внаслідок однобічного тяжіння, на точку кріплення проводу, що залишився, діє повна величина тяжіння проводу. Обмежена міцність кріплення (фіксуючого елемента) між з’єднувальним елементом і траверсою встановлена на межі 30% від тяжіння проводу, тому це кріплення, наприклад болт, буде порушений і не стане 5 38777 заважати можливості вільного обертання вузла кріплення і таким чином не перешкоджає редукуванню. Технічні переваги пропонованого винаходу порівняно з прототипом полягають в тому, що про Комп’ютерна в ерстка С.Литв иненко 6 понований пристрій виконує задачу гасіння всіх небезпечних випадків галопування проводів і разом з тим забезпечує у повному обсязі редукування проводів у разі їх обриву. Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
