Захищена повітряна лінія електропередавання від галопування проводів

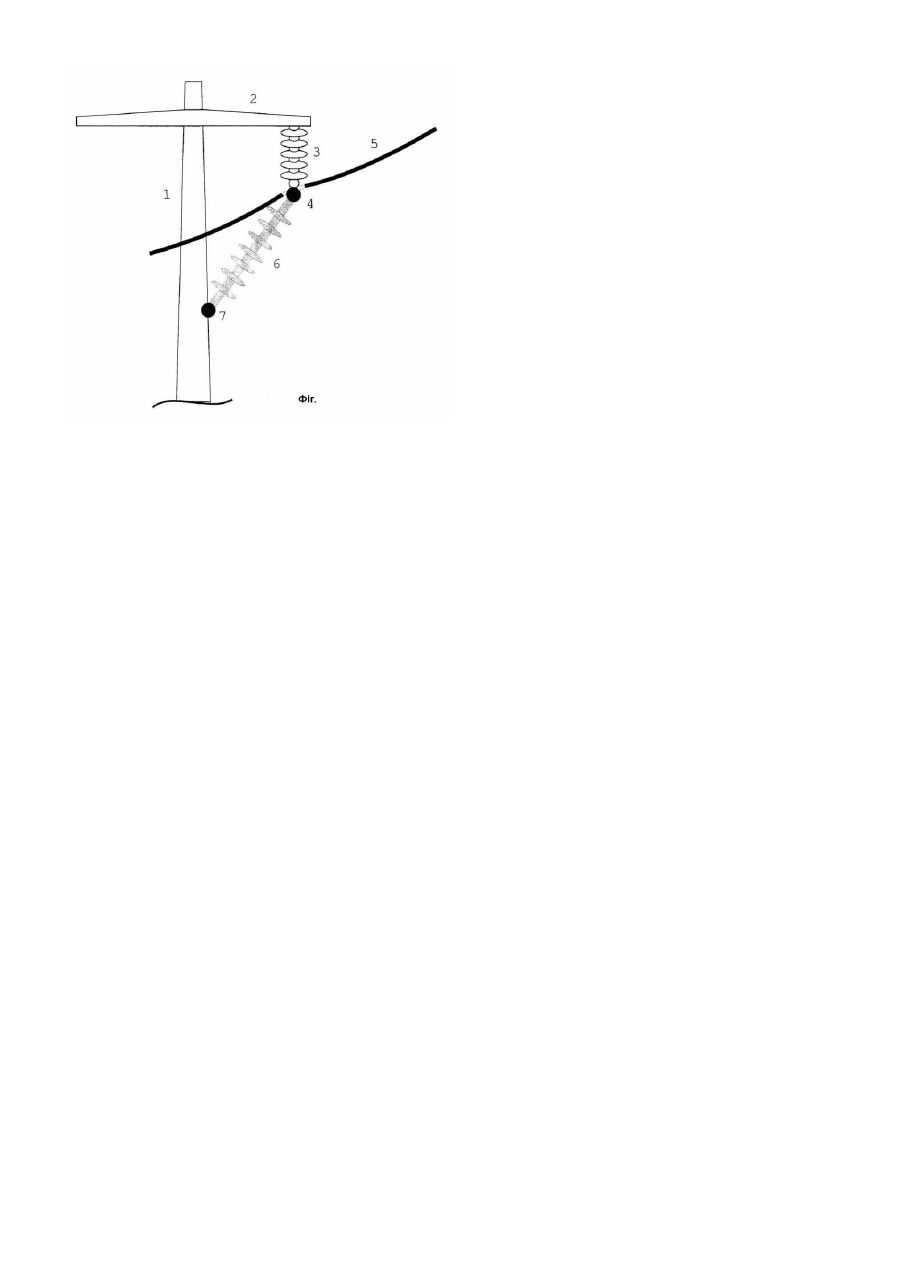

Корисна модель стосується області електротехніки, а саме високовольтних повітряних ліній електропередавання. Галопування проводів є одним із небезпечних впливів на повітряні лінії електропередавання і являє собою стійкі періодичні низькочастотні (0,2-2Гц) коливання проводу в прогоні. У разі виникнення галопування проводи починають підніматись та опускатись, при чому підйоми та опускання проводів різних фаз здебільшого неузгоджені (несинхронні), тобто різноспрямовані у той же самий момент часу. Це може призвести до зхлестування проводів, або до неприпустимого їх наближення одне до одного, що як правило спричиняє загоряння дуги та перепалювання проводу. Навіть за відсутності зхлестування галопування спричиняє обламування кінців проводу у місцях кріплення, розгойдування гірлянд ізоляторів та інші негативні явища. Частіш за все галопування виникає через дію вітру, який є початковим чинником, але без подальшого резонансного посилення галопування не відбувається. Таким резонатором стають повздовжні коливання точок кріплення проводів. Тому протидія появі та розвитку повздовжніх коливань становить основу боротьби з виникненням або гасінням явища галопування проводів. Відомі пристрої для боротьби з явищем галопування проводів повітряних ліній, які побудовані на принципі зміни аеродинамічних властивостей проводу, наприклад пристрої за авт.свід. СРСР №№227430, 570945, 666599, 1032506, 1243060 (кл. H02G7/14), пат. США 3296375 (кл.317-42), або на принципі встановлення на проводах в прогоні вантажів та пристроїв, які протидіють розгойдуванню проводів, наприклад за авт.свід. СРСР №№364274, 390618, 649077, 714553, 875520, 1032506, 1234908, 1319130, 1584021 (кл. H02G7/14), або встановлення між проводами суміжних фаз та між проводами розщеплених проводів в прогоні допоміжних ізольованих розпірок та демпферів для стримування несинхронних коливань проводів, наприклад авт.свід. СРСР №№1220039, 1381635, 1443072, 1495889, 1501206, 1543492, 1601649, 1669031, пат. РФ №№1619993, 2014697, 2035105, (кл. H02G7/14) пат. США 3388208 (кл.174-42), 4018980, 6072120, пат. Японії JP6022437 (кл. H02G7/14). Але загальним недоліком таких пристроїв є те, що вони не протидіють головному чиннику виникнення галопування, яким є повздовжнє розгойдування проводів внаслідок коливань місць кріплення проводів. Розповсюджене в даний час технічне рішення повітряних ліній має проміжні опори (виконання повітряних ліній у складі яких тільки анкерні опори економічно недоцільне), які містять підвісну гірлянду, верхній кінець якої прикріплено до траверси опори, а до нижнього кінця прикріплено провід (таких опор більшість, вони використовуються в межах усього анкерного прогону). Недоліком таких технічних рішень є те, що у разі виникнення повздовжніх коливань проводу, вони практично без перешкод передають такі коливання на всі прогони між проміжними опорами у межах анкерного прогону. Тому така конструкція не перешкоджає резонуванню під час галопування. Найбільш близьким до пропонованої корисної моделі є повітряна лінія електропередавання [1], яка містить проміжні опори з стояками, траверсами, гірляндами ізоляторів та прикріпленими до них проводами. Така лінія може бути захищеною від з хлестувань під час галопування проводів, але тільки за умов збільшених відстаней між проводами, згідно з діючими Правилами улаштування електроустановок [2]. При цьому через збільшені габарити лінія дорожча за звичайну, менш надійна і, окрім того, залишається не захищеною від механічних впливів галопування. Метою корисної моделі є створення пристроїв, що перешкоджають розвитку коливань точок кріплення проводів і тим самим запобігають виникненню галопування проводів шляхом перешкоджання передачі повздовжніх коливань між суміжними прогонами на проміжних опорах. Зазначена мета досягається тим, що повітряна лінія електропередавання містить проміжні опори з траверсами та підвісними ізоляторами, до яких прикріплені проводи, на проміжній опорі у точці кріплення проводу до гірлянди прикріплено допоміжний ізолятор, другий кінець якого прикріплено до стояка опори. Дія пристрою пояснюється тим, що під час вітр у, особливо під кутом до напрямку проводу, на проводи суміжних прогонів між проміжними опорами буде діяти знакоперемінне повздовжнє зусилля, що створює коливання точок підвісу проводу на проміжних опорах. У разі відхилення гірлянди убік скорочення прогону, провід буде опускатись, а у разі відхилення убік збільшення прогону - провід буде підніматись. Періодичність таких рухів призводить до резонування коливальних рухів проводу і, як наслідок до виникнення галопування проводів. Додаткове обладнання на проміжній опорі буде протидіяти відхиленню гірлянди, не відбудуться повздовжні коливання точки підвісу проводу, а звідси - відбувається протидія виникненню галопування. Суть корисної моделі пояснюється кресленнями, де на Фіг. показано пристрій для створення протидії галопуванню. Запропонований пристрій (Фіг.) являє собою проміжну опору лінії електропередавання, яка містить стояк опори 1 з траверсою 2 і прикріпленої до неї гірлянди ізоляторів 3, до нижчого кінця 4 якої прикріплено провід 5. Додатковим елементом є допоміжний жорсткий ізолятор 6, один кінець ізолятора 6 прикріплено до нижчої точки 4 гірлянди З, а другий кінець 7 ізолятора 6 прикріплено до стояка опори 1. У разі виникнення зусиль, що можуть спричинити повздовжнє розгойдування гірлянди 3, цьому протидіє жорсткість ізолятора 6. Як наслідок згасають повздовжні коливання проводу, що в свою чергу призводить до унеможливлення виникнення коливань типу галопування. Технічні переваги пропонованої корисної моделі порівняно з прототипом полягають в наступному: пропонований пристрій виконує задачу гасіння всіх небезпечних випадків галопування проводів. Окрім того, застосування пропонованого пристрою дозволяє знизити, порівняно з прототипом, негативний вплив на довговічність лінії електропередавання та спростити конструкцію проміжних опор і зменшити їх габарити через можливість більш щільного розташування проводів повітряних лініях електропередавання. Джерела інформації: 1. Электрические сети и системы., А.А. Глазунов и А.А. Глазунов, ГЭИ, М. - Л., 1960, стор.31-33. 2. Правила улаштування електроустановок. Розділ 2. Передавання електроенергії. Глава 2.4. Повітряні лінії електропередавання напругою до 1кВ. Глава 2.5. Повітряні лінії електропередавання напругою вище 1кВ до 750кВ. К.: ОЕП "ГРІФРЕ", 2006. - 191.
