Повітряна лінія електропередачі
Формула / Реферат

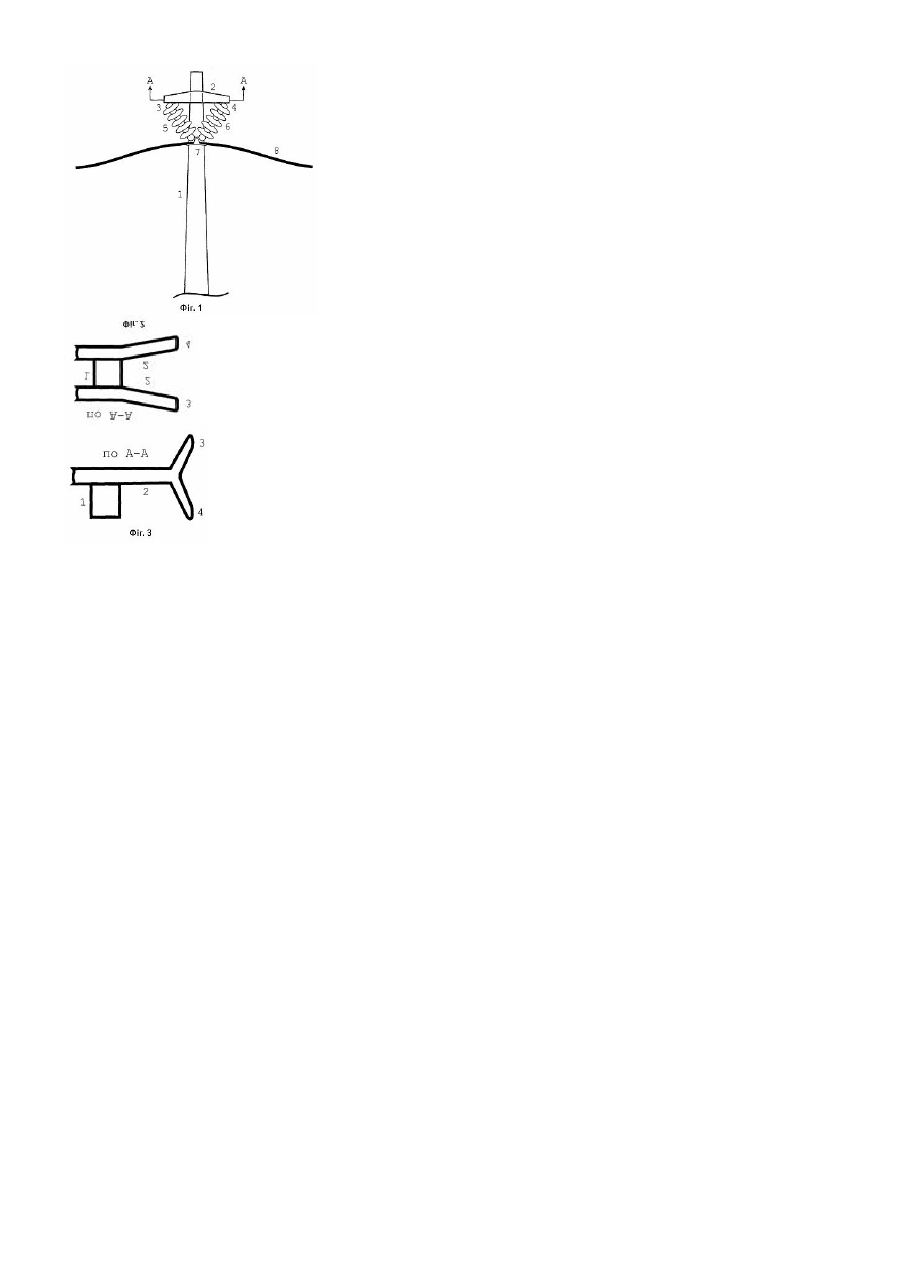

Повітряна лінія електропередачі, що містить проміжні опори з траверсами та підвісними гірляндами ізоляторів, до яких прикріплені проводи, яка відрізняється тим, що на проміжній опорі траверса виконана з роздвоєнням або розширенням у напрямку вздовж осі лінії електропередачі, до кожного з кінців роздвоєння прикріплено підвісні ізолятори, обидва нижні кінці цих ізоляторів з'єднані і прикріплені до проводу.
Текст
Корисна модель стосується області електротехніки, а саме високовольтних повітряних ліній електропередавання, підданних впливу галопування проводів. Галопування проводів є одним із небезпечних впливів на повітряні лінії електропередавання і являє собою стійкі періодичні низькочастотні (0,2-2Гц) коливання проводу в прогоні. У разі виникнення галопування проводи починають підніматись та опускатись, при чому підйоми та опускання проводів різних фаз здебільшого неузгоджені (несинхронні), тобто різноспрямовані у той же самий момент часу. Це може призвести до зхльостування проводів, або до неприпустимого їх наближення одне до одного, що як правило спричиняє загоряння дуги та перепалювання проводу. Навіть за відсутності зхльостування галопування спричиняє обламування кінців проводу у місцях кріплення, розгойдування гірлянд ізоляторів та інші негативні явища. Частіш за все галопування виникає через дію вітру, який є початковим чинником, але без подальшого резонансного посилення галопування не відбувається. Таким резонатором стають повздовжні коливання точок кріплення проводів. Тому протидія появі та розвитку повздовжніх коливань становить основу боротьби з виникненням або гасінням явища галопування проводів. Відомі пристрої для боротьби з явищем галопування проводів повітряних ліній, які побудовані на принципі зміни аеродинамічних власти востей проводу, наприклад пристрої за [авт.свід. СРСР №№227430, 570945, 666599, 1032506, 1243060 [кл. H02G7/14], пат. США 3296375 [кл.317-42]], або на принципі встановлення на проводах в прогоні вантажів та пристроїв, які протидіють розгойдуванню проводів, наприклад за [авт.свід. СРСР №№364274, 390618, 649077, 714553, 875520, 1032506, 1234908,1319130, 1584021 (кл. H02G7/14)], або встановлення між проводами суміжних фаз та між проводами розщеплених проводів в прогоні допоміжних ізольованих розпірок для стримування несинхронних коливань проводів, наприклад [авт.свід. СРСР №№1220039, 1381635, 1443072, 1495889, 1501206, 1543492, 1601649,1669031, пат. РФ №№1619993, 2014697, 2035105, пат.США 4018980, 6072120, пат.Японії JP6022437 (кл.H02G7/14)]. Але загальним недоліком таких пристроїв є те, що вони не протидіють головному чиннику виникнення галопування, яким є повздовжнє розгойдування проводів внаслідок коливань місць кріплення проводів. Розповсюджене в даний час технічне рішення повітряних ліній має проміжні опори (виконання повітряних ліній у складі яких тільки анкерні опори економічно недоцільне), які містять підвісну гірлянду, вер хній кінець якої прикріплено до траверси опори, а до нижнього кінця прикріплено провід (таких опор більшість, вони використовуються в межах усього анкерного прогону). Недоліком таких технічних рішень є те, що у разі виникнення повздовжніх коливань проводу, вони практично без перешкод передають такі коливання на всі прогони між проміжними опорами у межах анкерного прогону. Тому така конструкція не перешкоджає резонуванню під час галопування. Найбільш близьким до пропонованої корисної моделі є пристрій за [авт. свід СРСР №165333054 (МКІ H02G7/14)], згідно якого повітряна лінія електропередачі містить опори з траверсами, гірлянди ізоляторів, установлені на траверсах, провід, підвішений за допомогою підтримуючого затискача і гірлянд ізоляторів на траверсах та петльові гасники коливань проводів. Петльові гасники коливань, розміщені під підтримувальними затискачами проводу в місці його кріплення до ізолювальної гірлянди. Дія цього пристрою базується на розсіянні енергії коливань (диссипації) у петлях. Недоліком цього пристрою є те, що у разі повздовжніх коливань точок кріплення петлі будуть коливатися разом з точками кріплення, що не виключає резонуючого впливу подовжніх коливань на збудження галопування. Метою корисної моделі є створення пристроїв, що перешкоджають розвитку коливань точок кріплення проводів і тим самим запобігають виникненню галопування проводів шляхом перешкоджання передачі повздовжніх коливань між суміжними прогонами на проміжних опорах. Зазначена мета досягається тим, що лінія електропередавання містить проміжні опори з траверсами та підвісними ізоляторами, до яких прикріплені проводи, на проміжній опорі траверса виконана з роздвоєнням або розширенням у напрямку вздовж осі лінії електропередавання, до кожного з кінців роздвоєння прикріплено підвісні ізолятори, обидва нижні кінці цих ізоляторів з'єднані і прикріплені до проводу. Дія пристрою пояснюється тим, що під час вітр у, особливо під кутом до напрямку проводу, на проводи суміжних прогонів між проміжними опорами буде діяти знакоперемінне повздовжнє зусилля, що створює коливання точок підвісу проводу на проміжних опорах. У разі відхилення гірлянди убік скорочення прогону, провід буде опускатись, а у разі відхилення убік збільшення прогону - провід буде підніматись. Періодичність таких рухі в призводить до резонування коливальних рухів проводу і, як наслідок до виникнення галопування проводів. Додаткове обладнання на проміжній опорі буде протидіяти відхиленню точки кріплення проводу до гірлянд, не відбудуться повздовжні коливання точки підвісу проводу, а звідси - відбувається протидія виникненню галопування. Суть корисної моделі пояснюється кресленнями, де на Фіг.1 показано пристрій для створення протидії галопуванню; на Фіг.2 і 3 - фрагменти опори з траверсою. За Фіг.1 запропонований пристрій являє собою проміжну опору лінії електропередавання, яка містить стояк опори 1 з траверсою 2, траверса виконана з роздвоєнням (Фіг.2) або розширенням (Фіг.3) у напрямку вздовж осі лінії електропередавання, до кожного з кінців роздвоєння 3 і 4 прикріплено підвісні ізолятори 5 і 6, обидва нижні кінці цих ізоляторів з'єднані у вузол 7, до якого прикріплено провід 8. У разі виникнення зусиль, що можуть спричинити повздовжнє розгойдування точки кріплення проводу у вузлі 7, цьому протидіє жорсткість гірлянд ізоляторів 5 і 6. Як наслідок згасають повздовжні коливання проводу, що в свою чергу призводить до унеможливлення виникнення коливань типу галопування. Технічні переваги пропонованої корисної моделі порівняно з прототипом полягають в тому, що пропонований пристрій виконує задачу гасіння всіх небезпечних випадків галопування проводів.
ДивитисяДодаткова інформація
Назва патенту англійськоюOverhead transmission line
Автори англійськоюKryzhov Harold Petrovych, Udod Taras Yevhenovych
Назва патенту російськоюВоздушная линия электропередачи
Автори російськоюКрыжов Гарольд Петрович, Удод Тарас Евгеньевич
МПК / Мітки
МПК: H02G 7/00
Мітки: електропередачі, повітряна, лінія
