Перове свердло
Номер патенту: 38808
Опубліковано: 15.05.2001
Автори: Бугай Владіслав Юрьєвич, Родін Родіон Петрович, Мамлюк Олег Володимирович, Лупкін Борис Володимирович
Текст

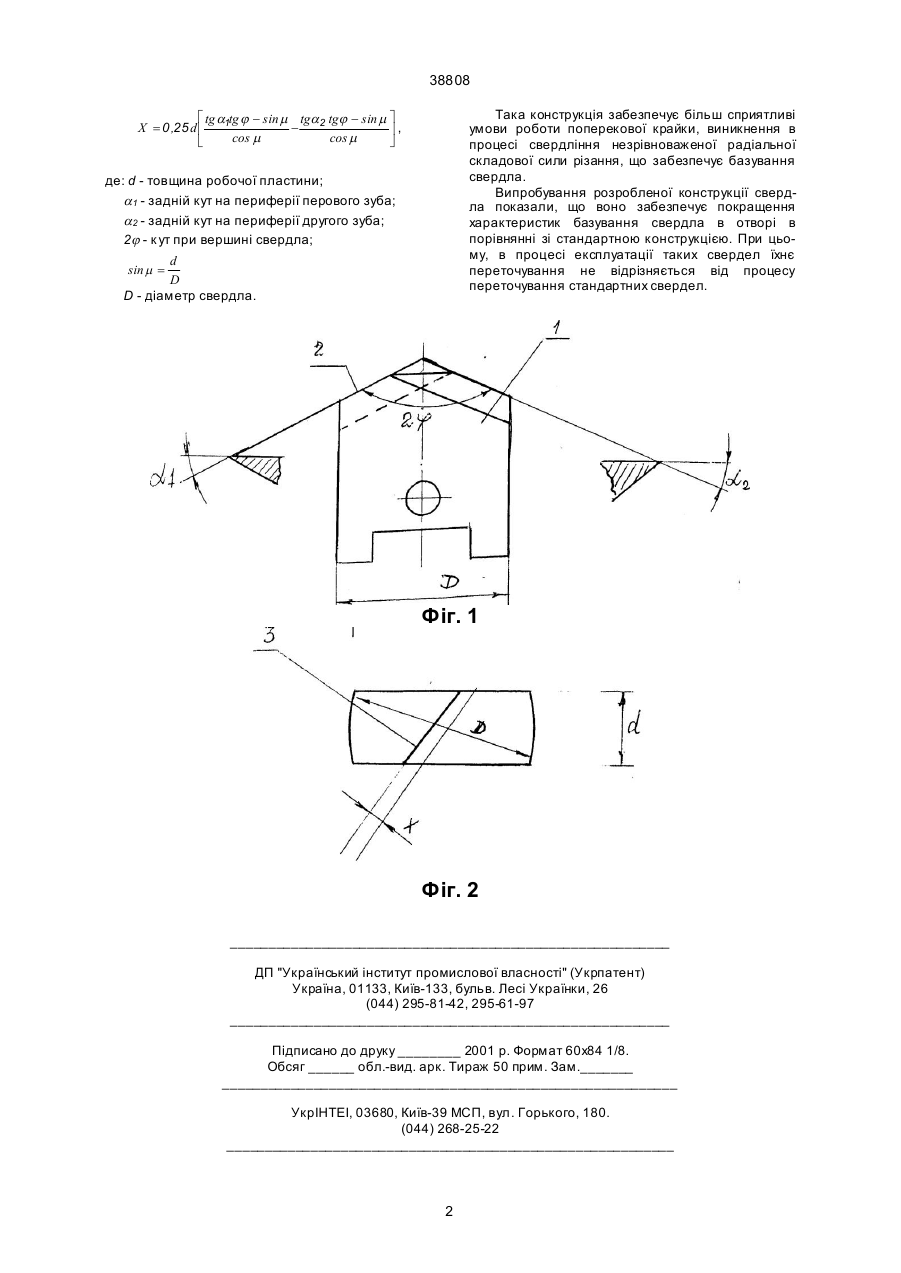

Перове свердло, що виконане у вигляді стебла з несиметричною різальною частиною з зубами, яке відрізняється тим, що несиметрична різальна частина утворена зубами з різними розмірами задніх кутів у плані, при цьому поперекова різальна крайка виконана із зсувом від осі свердла на відстань X, яка визначається співвідношенням: 38808 Така конструкція забезпечує більш сприятливі умови роботи поперекової крайки, виникнення в процесі свердління незрівноваженої радіальної складової сили різання, що забезпечує базування свердла. Випробування розробленої конструкції свердла показали, що воно забезпечує покращення характеристик базування свердла в отворі в порівнянні зі стандартною конструкцією. При цьому, в процесі експлуатації таких свердел їхнє переточування не відрізняється від процесу переточування стандартних свердел. é tg a1tg j - sin m tga 2 tgj - sin m ù X = 0 ,25 d ê ú, cos m cos m ë û де: d - товщина робочої пластини; a 1 - задній кут на периферії перового зуба; a 2 - задній кут на периферії другого зуба; 2j - к ут при вершині свердла; d sin m = D D - діаметр свердла. Фіг. 1 Фіг. 2 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 2
ДивитисяДодаткова інформація
Назва патенту англійськоюPointed drill
Автори англійськоюLupkin Borys Volodymyrovych, Buhai Vladislav Yurievych, Mamliuk Oleh Volodymyrovych, Rodin Rodion Petrovych
Назва патенту російськоюПеровое сверло
Автори російськоюЛупкин Борис Владимирович, Бугай Владислав Юрьевич, Мамлюк Олег Владимирович, Родин Родион Петрович
МПК / Мітки
МПК: B23B 51/02
