Саморегенерувальний фільтр двостадійного очищення рідини

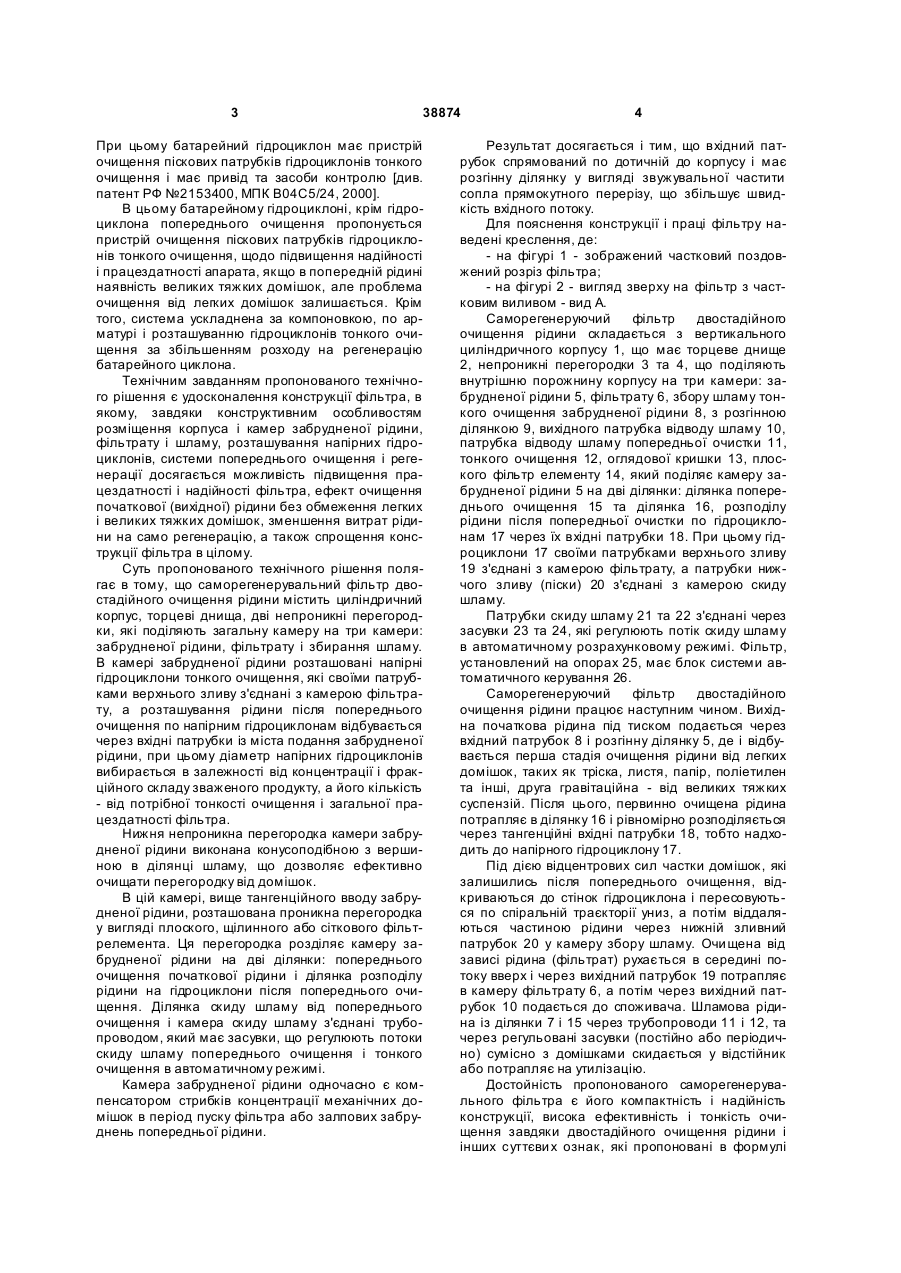

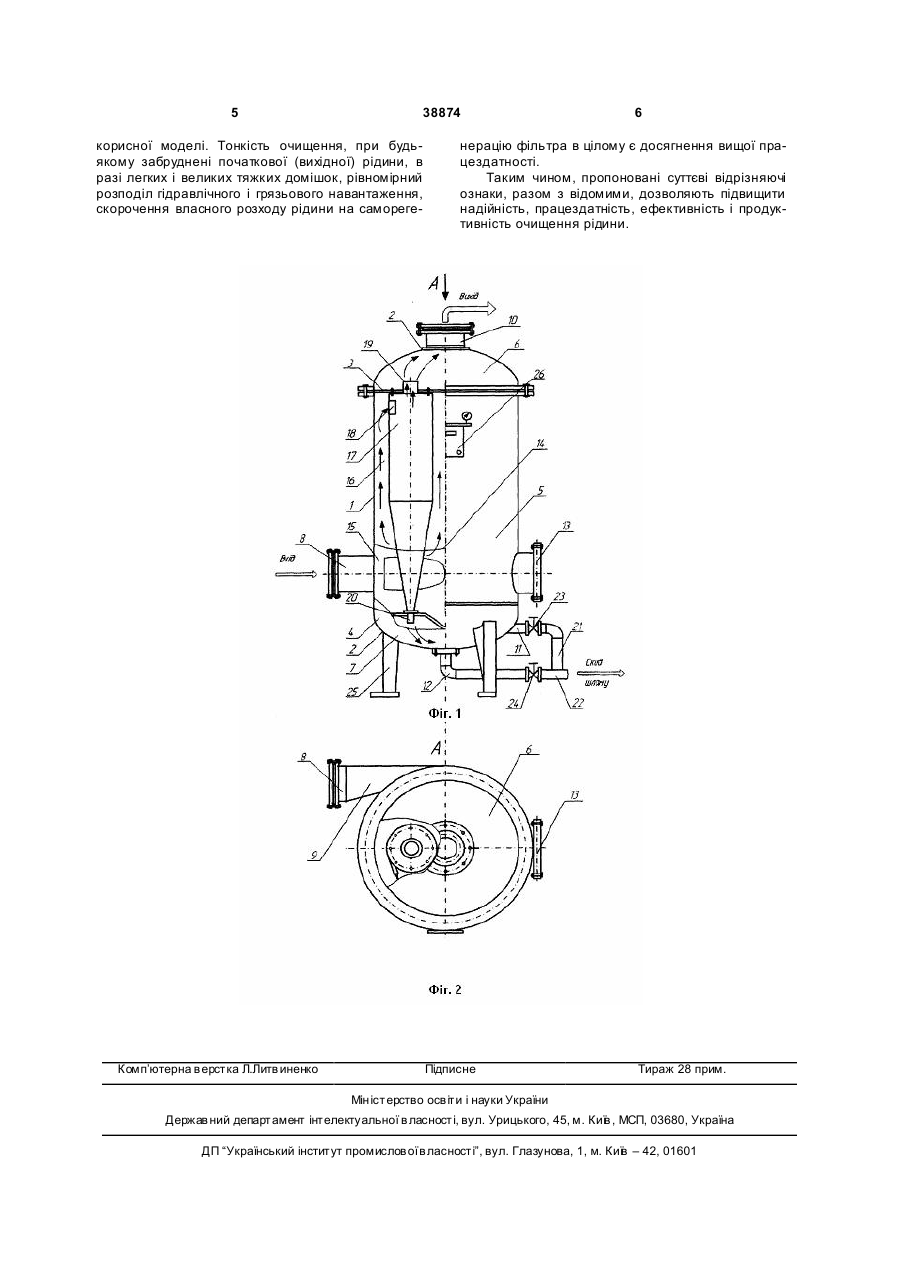

1. Саморегенерувальний фільтр двостадійного очищення рідини, що містить вертикальний циліндричний корпус з торцевими днищами, який відрізняє ться тим, що в верхній та нижній внутрішній порожнині корпусу установлені дві непроникні перегородки, які поділяють порожнину на три камери: камеру забрудненої рідини, в якій розташовані напірні гідроциклони тонкого очищення, які своїми патрубками верхнього зливу з'єднані з камерою фільтрату, патрубками нижнього зливу - з 3 38874 При цьому батарейний гідроциклон має пристрій очищення піскових патрубків гідроциклонів тонкого очищення і має привід та засоби контролю [див. патент РФ №2153400, МПК В04С5/24, 2000]. В цьому батарейному гідроциклоні, крім гідроциклона попереднього очищення пропонується пристрій очищення піскових патрубків гідроциклонів тонкого очищення, щодо підвищення надійності і працездатності апарата, якщо в попередній рідині наявність великих тяжких домішок, але проблема очищення від легких домішок залишається. Крім того, система ускладнена за компоновкою, по арматурі і розташуванню гідроциклонів тонкого очищення за збільшенням розходу на регенерацію батарейного циклона. Технічним завданням пропонованого технічного рішення є удосконалення конструкції фільтра, в якому, завдяки конструктивним особливостям розміщення корпуса і камер забрудненої рідини, фільтрату і шламу, розташування напірних гідроциклонів, системи попереднього очищення і регенерації досягається можливість підвищення працездатності і надійності фільтра, ефект очищення початкової (вихідної) рідини без обмеження легких і великих тяжких домішок, зменшення витрат рідини на само регенерацію, а також спрощення конструкції фільтра в цілому. Суть пропонованого технічного рішення полягає в тому, що саморегенерувальний фільтр двостадійного очищення рідини містить циліндричний корпус, торцеві днища, дві непроникні перегородки, які поділяють загальну камеру на три камери: забрудненої рідини, фільтрату і збирання шламу. В камері забрудненої рідини розташовані напірні гідроциклони тонкого очищення, які своїми патрубками верхнього зливу з'єднані з камерою фільтрату, а розташування рідини після попереднього очищення по напірним гідроциклонам відбувається через вхідні патрубки із міста подання забрудненої рідини, при цьому діаметр напірних гідроциклонів вибирається в залежності від концентрації і фракційного складу зваженого продукту, а його кількість - від потрібної тонкості очищення і загальної працездатності фільтра. Нижня непроникна перегородка камери забрудненої рідини виконана конусоподібною з вершиною в ділянці шламу, що дозволяє ефективно очищати перегородку від домішок. В цій камері, вище тангенційного вводу забрудненої рідини, розташована проникна перегородка у вигляді плоского, щілинного або сіткового фільтрелемента. Ця перегородка розділяє камеру забрудненої рідини на дві ділянки: попереднього очищення початкової рідини і ділянка розподілу рідини на гідроциклони після попереднього очищення. Ділянка скиду шламу від попереднього очищення і камера скиду шламу з'єднані трубопроводом, який має засувки, що регулюють потоки скиду шламу попереднього очищення і тонкого очищення в автоматичному режимі. Камера забрудненої рідини одночасно є компенсатором стрибків концентрації механічних домішок в період пуску фільтра або залпових забруднень попередньої рідини. 4 Результат досягається і тим, що вхідний патрубок спрямований по дотичній до корпусу і має розгінну ділянку у вигляді звужувальної частити сопла прямокутного перерізу, що збільшує швидкість вхідного потоку. Для пояснення конструкції і праці фільтру наведені креслення, де: - на фігурі 1 - зображений частковий поздовжений розріз фільтра; - на фігурі 2 - вигляд зверху на фільтр з частковим виливом - вид А. Саморегенеруючий фільтр двостадійного очищення рідини складається з вертикального циліндричного корпусу 1, що має торцеве днище 2, непроникні перегородки 3 та 4, що поділяють внутрішню порожнину корпусу на три камери: забрудненої рідини 5, фільтрату 6, збору шламу тонкого очищення забрудненої рідини 8, з розгінною ділянкою 9, вихідного патрубка відводу шламу 10, патрубка відводу шламу попередньої очистки 11, тонкого очищення 12, оглядової кришки 13, плоского фільтр елементу 14, який поділяє камеру забрудненої рідини 5 на дві ділянки: ділянка попереднього очищення 15 та ділянка 16, розподілу рідини після попередньої очистки по гідроциклонам 17 через їх вхідні патрубки 18. При цьому гідроциклони 17 своїми патрубками верхнього зливу 19 з'єднані з камерою фільтрату, а патрубки нижчого зливу (піски) 20 з'єднані з камерою скиду шламу. Патрубки скиду шламу 21 та 22 з'єднані через засувки 23 та 24, які регулюють потік скиду шламу в автоматичному розрахунковому режимі. Фільтр, установлений на опорах 25, має блок системи автоматичного керування 26. Саморегенеруючий фільтр двостадійного очищення рідини працює наступним чином. Вихідна початкова рідина під тиском подається через вхідний патрубок 8 і розгінну ділянку 5, де і відбувається перша стадія очищення рідини від легких домішок, таких як тріска, листя, папір, поліетилен та інші, друга гравітаційна - від великих тяжких суспензій. Після цього, первинно очищена рідина потрапляє в ділянку 16 і рівномірно розподіляється через тангенційні вхідні патрубки 18, тобто надходить до напірного гідроциклону 17. Під дією відцентрових сил частки домішок, які залишились після попереднього очищення, відкриваються до стінок гідроциклона і пересовуються по спіральній траєкторії униз, а потім віддаляються частиною рідини через нижній зливний патрубок 20 у камеру збору шламу. Очи щена від зависі рідина (фільтрат) рухається в середині потоку вверх і через вихідний патрубок 19 потрапляє в камеру фільтрату 6, а потім через вихідний патрубок 10 подається до споживача. Шламова рідина із ділянки 7 і 15 через трубопроводи 11 і 12, та через регульовані засувки (постійно або періодично) сумісно з домішками скидається у відстійник або потрапляє на утилізацію. Достойність пропонованого саморегенерувального фільтра є його компактність і надійність конструкції, висока ефективність і тонкість очищення завдяки двостадійного очищення рідини і інших суттєви х ознак, які пропоновані в формулі 5 38874 корисної моделі. Тонкість очищення, при будьякому забруднені початкової (вихідної) рідини, в разі легких і великих тяжких домішок, рівномірний розподіл гідравлічного і грязьового навантаження, скорочення власного розходу рідини на самореге Комп’ютерна в ерстка Л.Литв иненко 6 нерацію фільтра в цілому є досягнення вищої працездатності. Таким чином, пропоновані суттєві відрізняючі ознаки, разом з відомими, дозволяють підвищити надійність, працездатність, ефективність і продуктивність очищення рідини. Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
