Універсальний пристрій для ультразвукової терапії

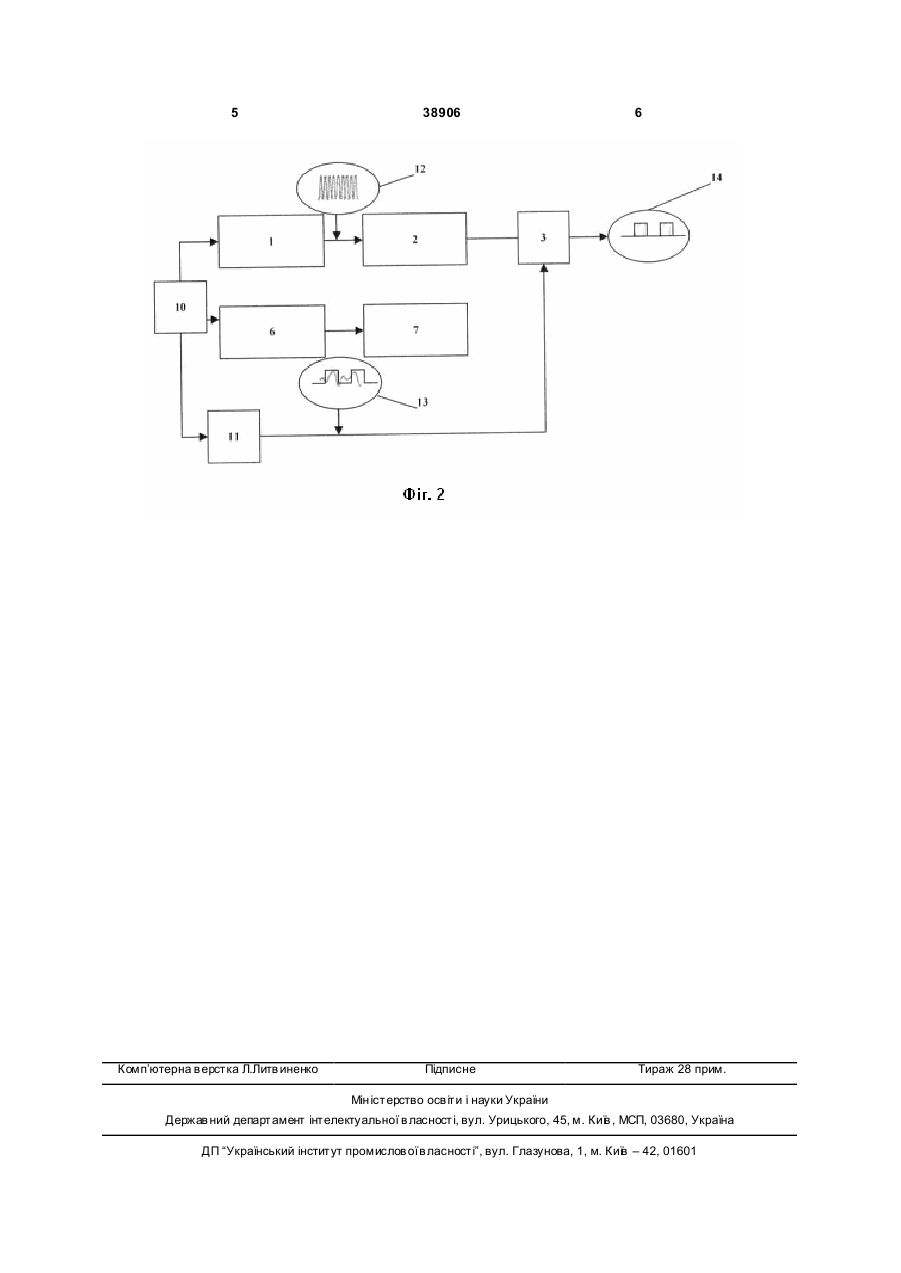

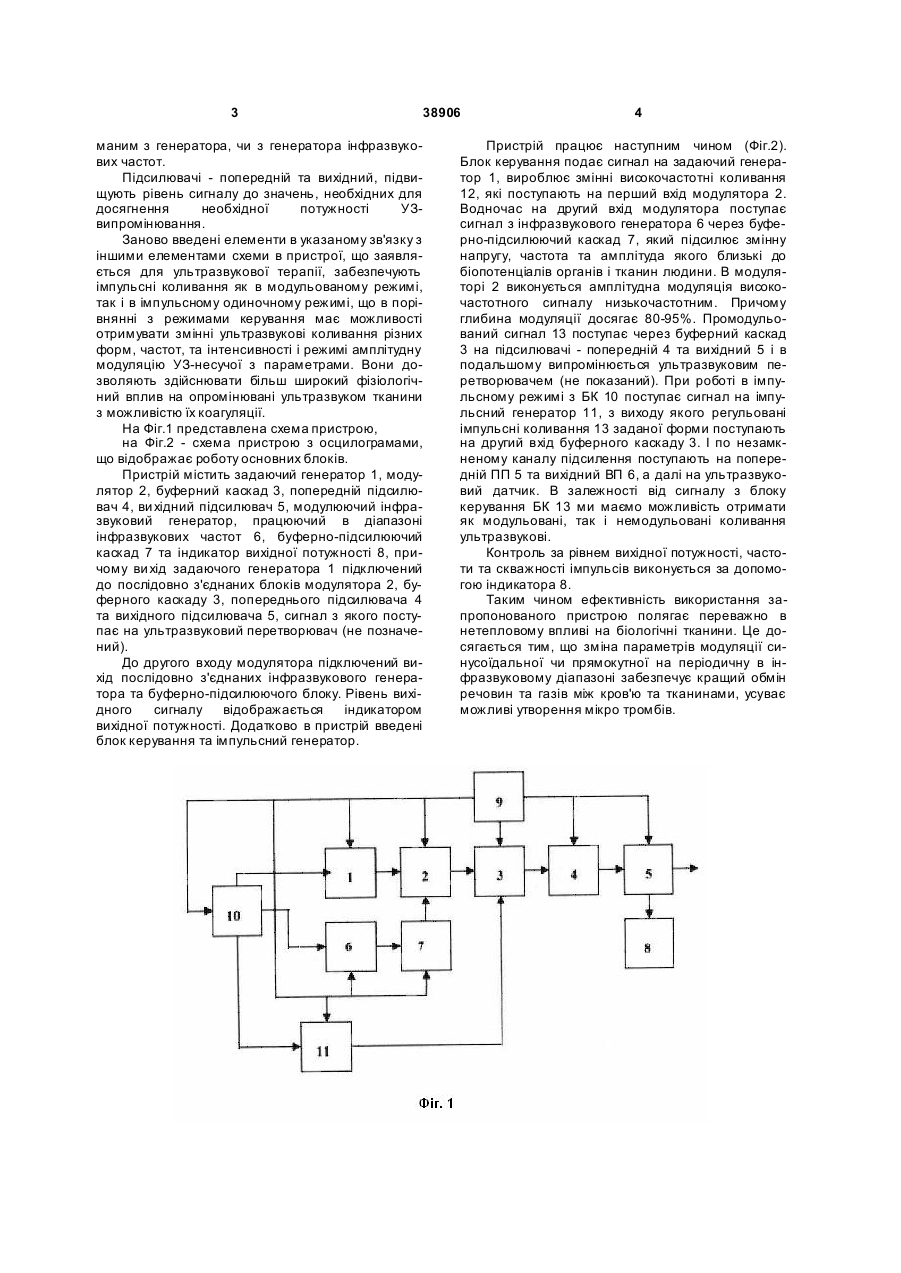

Універсальний пристрій для ультразвукової терапії, який містить блок живлення, послідовно з'єднані генератор, модулятор, буферний каскад, 3 38906 маним з генератора, чи з генератора інфразвукових частот. Підсилювачі - попередній та вихідний, підвищують рівень сигналу до значень, необхідних для досягнення необхідної потужності УЗвипромінювання. Заново введені елементи в указаному зв'язку з іншими елементами схеми в пристрої, що заявляється для ультразвукової терапії, забезпечують імпульсні коливання як в модульованому режимі, так і в імпульсному одиночному режимі, що в порівнянні з режимами керування має можливості отримувати змінні ультразвукові коливання різних форм, частот, та інтенсивності і режимі амплітудну модуляцію УЗ-несучої з параметрами. Вони дозволяють здійснювати більш широкий фізіологічний вплив на опромінювані ультразвуком тканини з можливістю їх коагуляції. На Фіг.1 представлена схема пристрою, на Фіг.2 - схема пристрою з осцилограмами, що відображає роботу основних блоків. Пристрій містить задаючий генератор 1, модулятор 2, буферний каскад 3, попередній підсилювач 4, ви хідний підсилювач 5, модулюючий інфразвуковий генератор, працюючий в діапазоні інфразвукових частот 6, буферно-підсилюючий каскад 7 та індикатор вихідної потужності 8, причому ви хід задаючого генератора 1 підключений до послідовно з'єднаних блоків модулятора 2, буферного каскаду 3, попереднього підсилювача 4 та вихідного підсилювача 5, сигнал з якого поступає на ультразвуковий перетворювач (не позначений). До другого входу модулятора підключений вихід послідовно з'єднаних інфразвукового генератора та буферно-підсилюючого блоку. Рівень вихідного сигналу відображається індикатором вихідної потужності. Додатково в пристрій введені блок керування та імпульсний генератор. 4 Пристрій працює наступним чином (Фіг.2). Блок керування подає сигнал на задаючий генератор 1, вироблює змінні високочастотні коливання 12, які поступають на перший вхід модулятора 2. Водночас на другий вхід модулятора поступає сигнал з інфразвукового генератора 6 через буферно-підсилюючий каскад 7, який підсилює змінну напругу, частота та амплітуда якого близькі до біопотенціалів органів і тканин людини. В модуляторі 2 виконується амплітудна модуляція високочастотного сигналу низькочастотним. Причому глибина модуляції досягає 80-95%. Промодульований сигнал 13 поступає через буферний каскад 3 на підсилювачі - попередній 4 та вихідний 5 і в подальшому випромінюється ультразвуковим перетворювачем (не показаний). При роботі в імпульсному режимі з БК 10 поступає сигнал на імпульсний генератор 11, з виходу якого регульовані імпульсні коливання 13 заданої форми поступають на другий вхід буферного каскаду 3. І по незамкненому каналу підсилення поступають на попередній ПП 5 та вихідний ВП 6, а далі на ультразвуковий датчик. В залежності від сигналу з блоку керування БК 13 ми маємо можливість отримати як модульовані, так і немодульовані коливання ультразвукові. Контроль за рівнем вихідної потужності, частоти та скважності імпульсів виконується за допомогою індикатора 8. Таким чином ефективність використання запропонованого пристрою полягає переважно в нетепловому впливі на біологічні тканини. Це досягається тим, що зміна параметрів модуляції синусоїдальної чи прямокутної на періодичну в інфразвуковому діапазоні забезпечує кращий обмін речовин та газів між кров'ю та тканинами, усуває можливі утворення мікро тромбів. 5 Комп’ютерна в ерстка Л.Литв иненко 38906 6 Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
