Видавлювач кома пневматичний віброударний

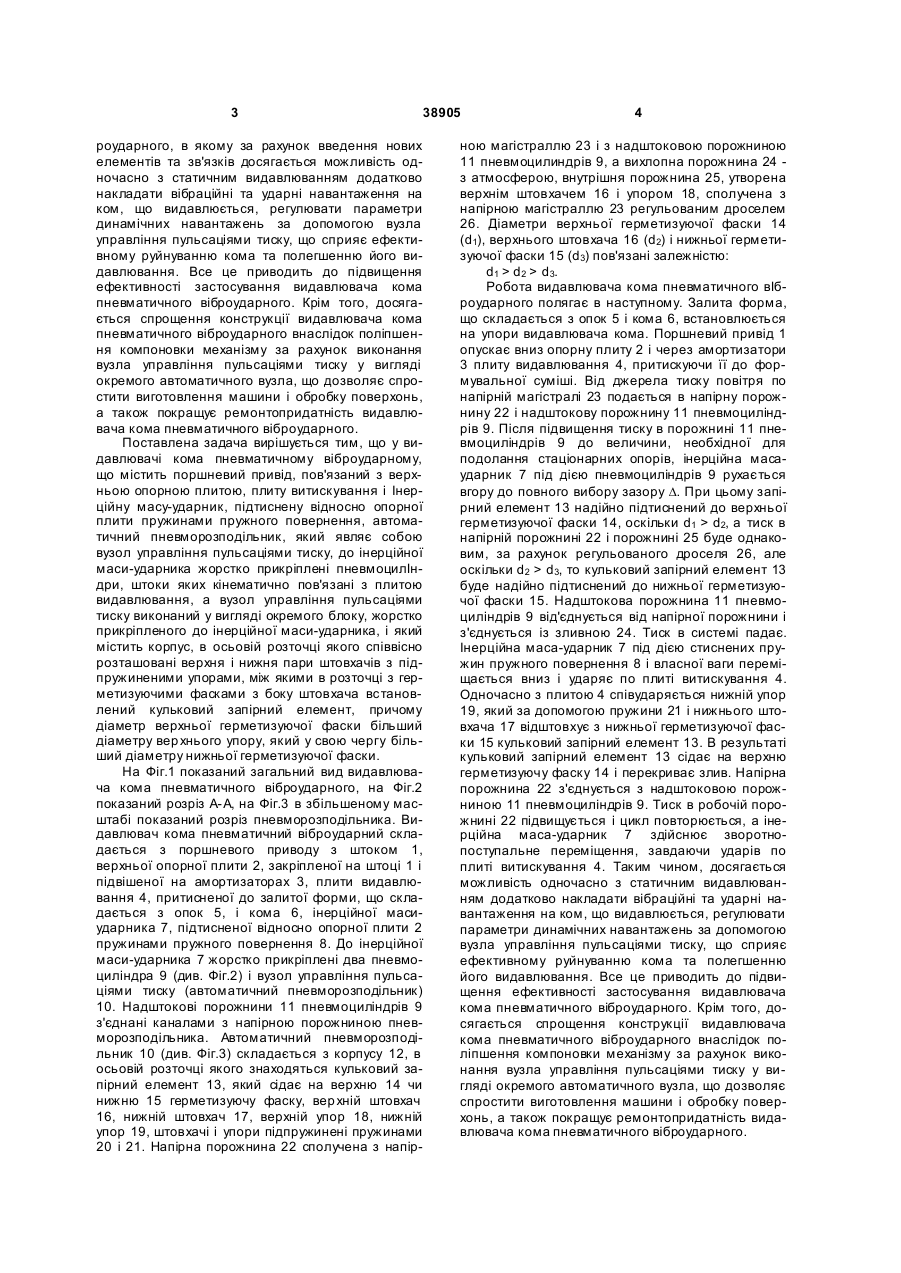

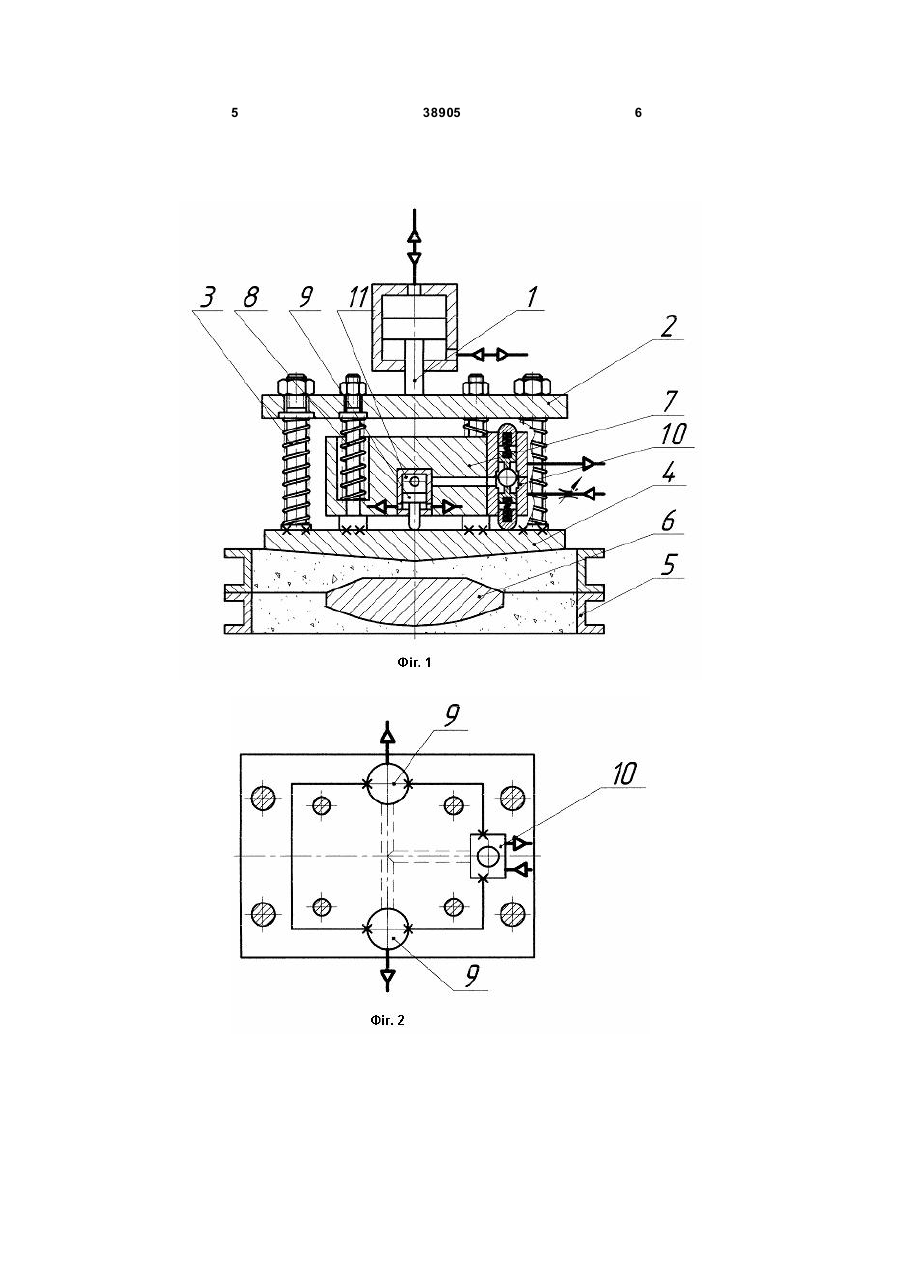

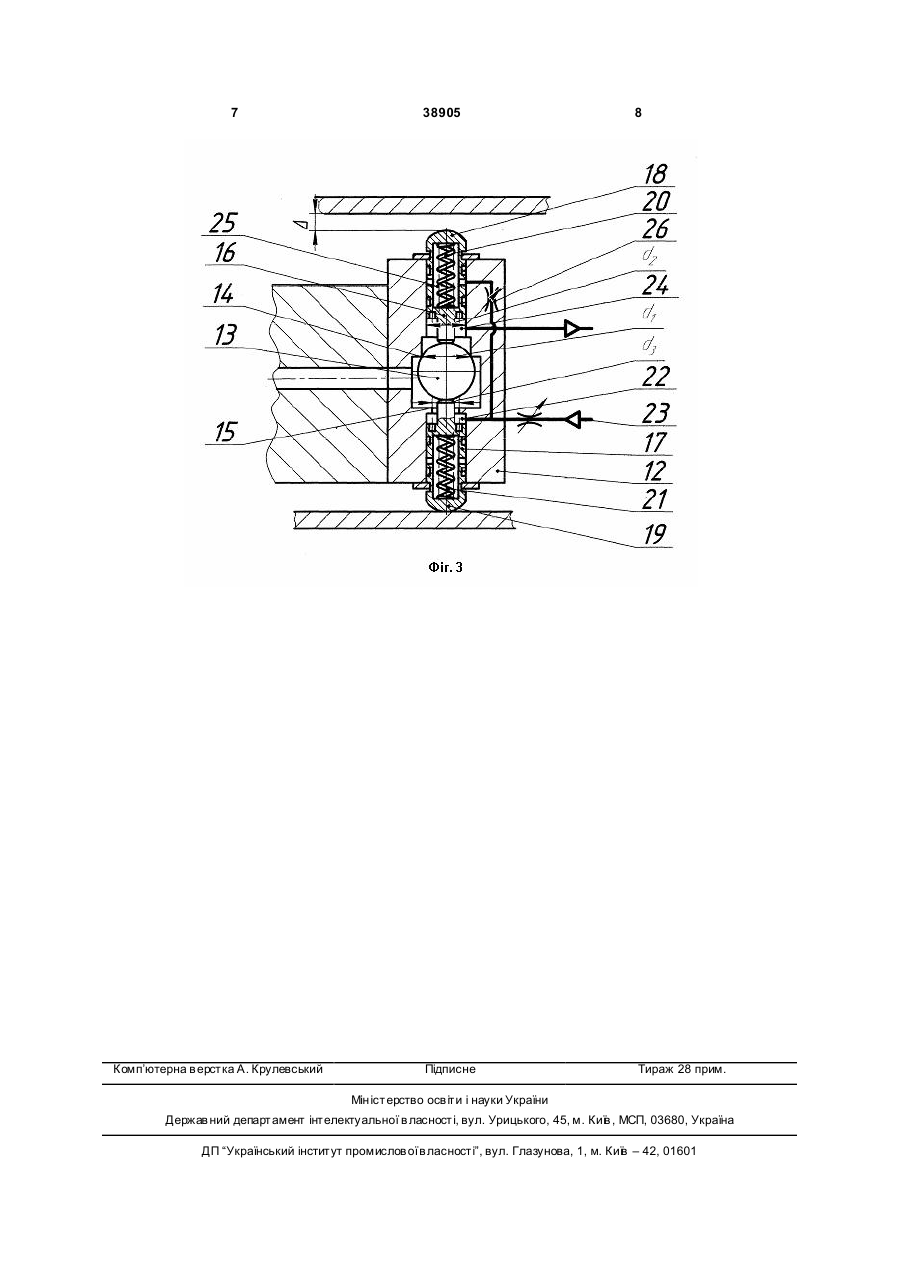

Видавлювач кома пневматичний віброударний, що містить поршневий привід, зв'язаний з верхньою опорною плитою, плиту витискування і інерційну масу-ударник, підтиснену відносно опорної плити пружинами пружного повернення, автоматичний пневморозподільник, який являє собою 3 38905 роударного, в якому за рахунок введення нових елементів та зв'язків досягається можливість одночасно з статичним видавлюванням додатково накладати вібраційні та ударні навантаження на ком, що видавлюється, регулювати параметри динамічних навантажень за допомогою вузла управління пульсаціями тиску, що сприяє ефективному руйнуванню кома та полегшенню його видавлювання. Все це приводить до підвищення ефективності застосування видавлювача кома пневматичного віброударного. Крім того, досягається спрощення конструкції видавлювача кома пневматичного віброударного внаслідок поліпшення компоновки механізму за рахунок виконання вузла управління пульсаціями тиску у вигляді окремого автоматичного вузла, що дозволяє спростити виготовлення машини і обробку поверхонь, а також покращує ремонтопридатність видавлювача кома пневматичного віброударного. Поставлена задача вирішується тим, що у видавлювачі кома пневматичному віброударному, що містить поршневий привід, пов'язаний з верхньою опорною плитою, плиту витискування і Інерційну масу-ударник, підтиснену відносно опорної плити пружинами пружного повернення, автоматичний пневморозподільник, який являє собою вузол управління пульсаціями тиску, до інерційної маси-ударника жорстко прикріплені пневмоцилІндри, штоки яких кінематично пов'язані з плитою видавлювання, а вузол управління пульсаціями тиску виконаний у вигляді окремого блоку, жорстко прикріпленого до інерційної маси-ударника, і який містить корпус, в осьовій розточці якого співвісно розташовані верхня і нижня пари штовхачів з підпружиненими упорами, між якими в розточці з герметизуючими фасками з боку штовхача встановлений кульковий запірний елемент, причому діаметр верхньої герметизуючої фаски більший діаметру вер хнього упору, який у свою чергу більший діаметру нижньої герметизуючої фаски. На Фіг.1 показаний загальний вид видавлювача кома пневматичного віброударного, на Фіг.2 показаний розріз А-А, на Фіг.3 в збільшеному масштабі показаний розріз пневморозподільника. Видавлювач кома пневматичний віброударний складається з поршневого приводу з штоком 1, верхньої опорної плити 2, закріпленої на штоці 1 і підвішеної на амортизаторах 3, плити видавлювання 4, притисненої до залитої форми, що складається з опок 5, і кома 6, інерційної масиударника 7, підтисненої відносно опорної плити 2 пружинами пружного повернення 8. До інерційної маси-ударника 7 жорстко прикріплені два пневмоциліндра 9 (див. Фіг.2) і вузол управління пульсаціями тиску (автоматичний пневморозподільник) 10. Надштокові порожнини 11 пневмоциліндрів 9 з'єднані каналами з напірною порожниною пневморозподільника. Автоматичний пневморозподільник 10 (див. Фіг.3) складається з корпусу 12, в осьовій розточці якого знаходяться кульковий запірний елемент 13, який сідає на верхню 14 чи нижню 15 герметизуючу фаску, вер хній штовхач 16, нижній штовхач 17, верхній упор 18, нижній упор 19, штовхачі і упори підпружинені пружинами 20 і 21. Напірна порожнина 22 сполучена з напір 4 ною магістраллю 23 і з надштоковою порожниною 11 пневмоцилиндрів 9, а вихлопна порожнина 24 з атмосферою, внутрішня порожнина 25, утворена верхнім штовхачем 16 і упором 18, сполучена з напірною магістраллю 23 регульованим дроселем 26. Діаметри верхньої герметизуючої фаски 14 (d1), верхнього штовхача 16 (d2) і нижньої герметизуючої фаски 15 (d3) пов'язані залежністю: d1 > d2 > d3. Робота видавлювача кома пневматичного вІброударного полягає в наступному. Залита форма, що складається з опок 5 і кома 6, встановлюється на упори видавлювача кома. Поршневий привід 1 опускає вниз опорну плиту 2 і через амортизатори 3 плиту видавлювання 4, притискуючи її до формувальної суміші. Від джерела тиску повітря по напірній магістралі 23 подається в напірну порожнину 22 і надштокову порожнину 11 пневмоциліндрів 9. Після підвищення тиску в порожнині 11 пневмоциліндрів 9 до величини, необхідної для подолання стаціонарних опорів, інерційна масаударник 7 під дією пневмоциліндрів 9 рухається вгору до повного вибору зазору D. При цьому запірний елемент 13 надійно підтиснений до верхньої герметизуючої фаски 14, оскільки d1 > d2, а тиск в напірній порожнині 22 і порожнині 25 буде однаковим, за рахунок регульованого дроселя 26, але оскільки d2 > d3, то кульковий запірний елемент 13 буде надійно підтиснений до нижньої герметизуючої фаски 15. Надштокова порожнина 11 пневмоциліндрів 9 від'єднується від напірної порожнини і з'єднується із зливною 24. Тиск в системі падає. Інерційна маса-ударник 7 під дією стиснених пружин пружного повернення 8 і власної ваги переміщається вниз і ударяє по плиті витискування 4. Одночасно з плитою 4 співударяється нижній упор 19, який за допомогою пружини 21 і нижнього штовхача 17 відштовхує з нижньої герметизуючої фаски 15 кульковий запірний елемент 13. В результаті кульковий запірний елемент 13 сідає на верхню герметизуючу фаску 14 і перекриває злив. Напірна порожнина 22 з'єднується з надштоковою порожниною 11 пневмоциліндрів 9. Тиск в робочій порожнині 22 підвищується і цикл повторюється, а інерційна маса-ударник 7 здійснює зворотнопоступальне переміщення, завдаючи ударів по плиті витискування 4. Таким чином, досягається можливість одночасно з статичним видавлюванням додатково накладати вібраційні та ударні навантаження на ком, що видавлюється, регулювати параметри динамічних навантажень за допомогою вузла управління пульсаціями тиску, що сприяє ефективному руйнуванню кома та полегшенню його видавлювання. Все це приводить до підвищення ефективності застосування видавлювача кома пневматичного віброударного. Крім того, досягається спрощення конструкції видавлювача кома пневматичного віброударного внаслідок поліпшення компоновки механізму за рахунок виконання вузла управління пульсаціями тиску у вигляді окремого автоматичного вузла, що дозволяє спростити виготовлення машини і обробку поверхонь, а також покращує ремонтопридатність видавлювача кома пневматичного віброударного. 5 38905 6 7 Комп’ютерна в ерстка А. Крулевський 38905 8 Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
