Станок для очищення хутряних шкурок

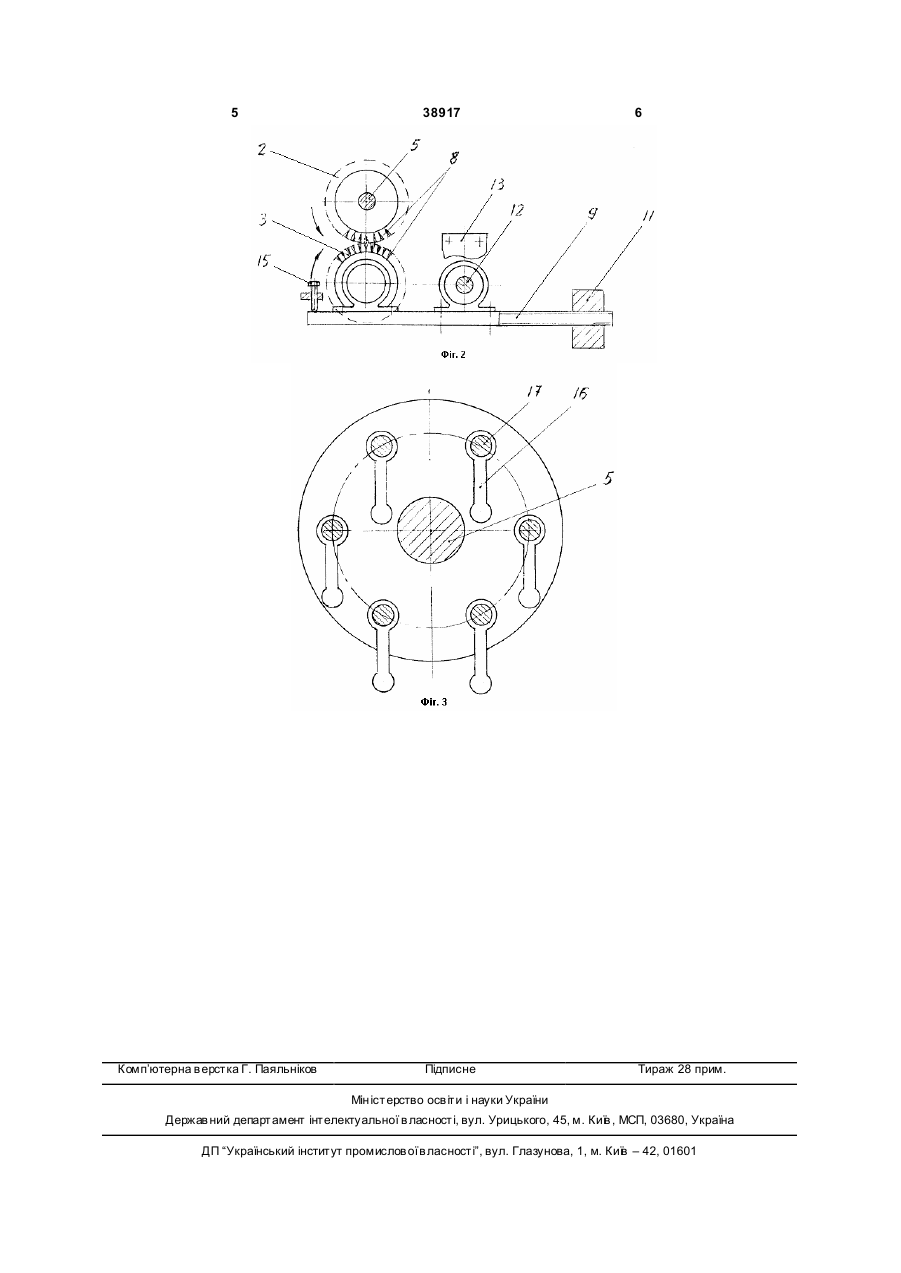

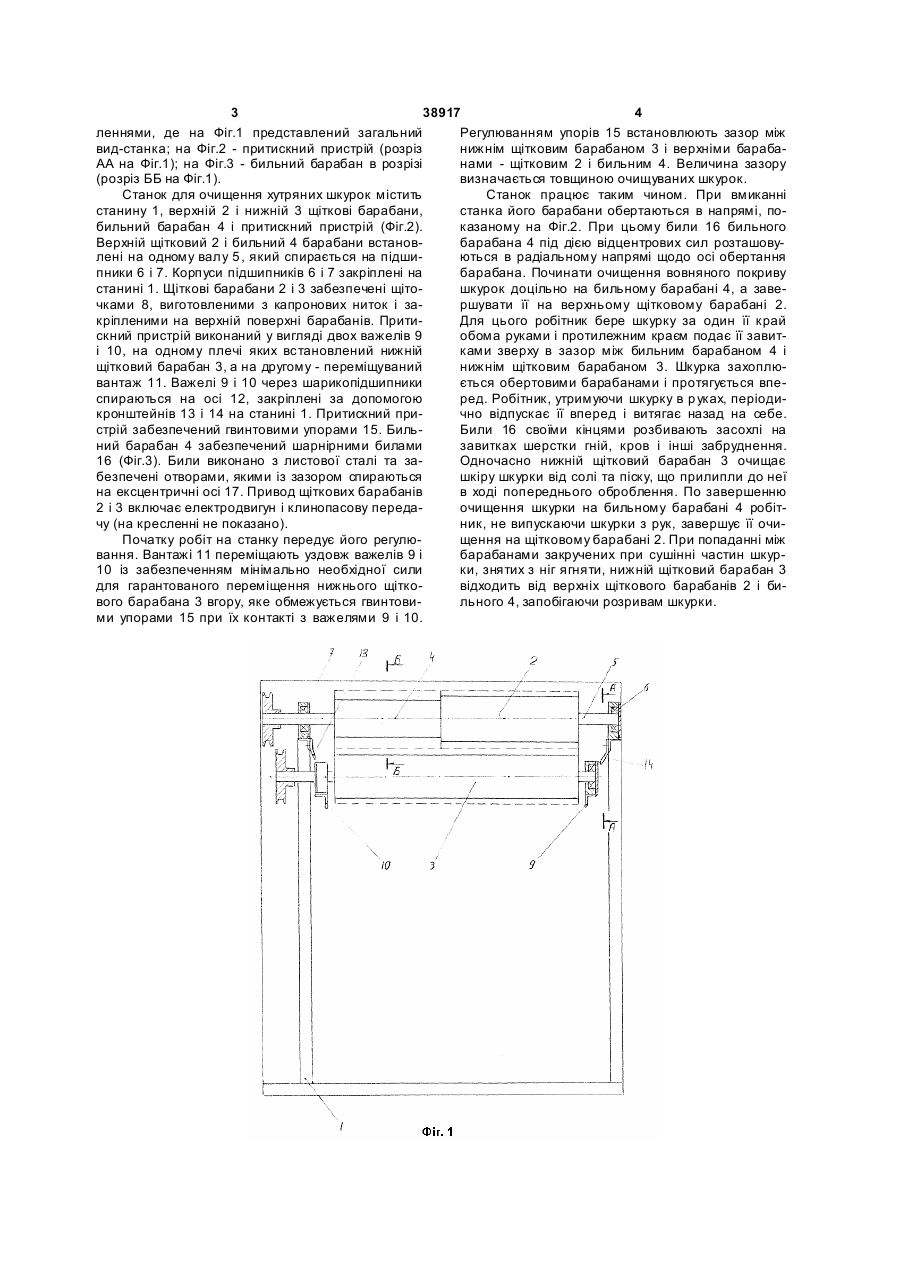

Станок для очищення хутряних шкурок, що містить станину, на якій закріплені верхній щітковий барабан для очищення шкурок, притискний пристрій у вигляді дво х важелів, на одному плечі яких установлений нижній щітковий барабан, а на другому - переміщуваний вантаж, при цьому кожний важіль взаємодіє з упором, регулюючим зазор між щітковими барабанами, який відрізняється тим, що додатково містить бильний барабан, установлений співвісно з верхнім щітковим барабаном. (19) (21) u200810110 (22) 05.08.2008 (24) 26.01.2009 (46) 26.01.2009, Бюл.№ 2, 2009 р. (72) ПАШКОВ АНАТОЛІЙ МИТРОФАНОВИЧ, UA, ЛИХОДІД ВІКТОР ВІКТОРОВИЧ, U A, ГОРЛОВА ОЛЕКСАНДРА ДМИТРІВН А, U A (73) ІНСТИТУТ МЕХАНІЗАЦІЇ ТВАРИННИЦТВА УКРАЇНСЬКОЇ АКАДЕМІЇ АГРАРНИХ НАУК, U A 3 38917 4 леннями, де на Фіг.1 представлений загальний Регулюванням упорів 15 встановлюють зазор між вид-станка; на Фіг.2 - притискний пристрій (розріз нижнім щітковим барабаном 3 і верхніми барабаАА на Фіг.1); на Фіг.3 - бильний барабан в розрізі нами - щітковим 2 і бильним 4. Величина зазору (розріз ББ на Фіг.1). визначається товщиною очищуваних шкурок. Станок для очищення хутряних шкурок містить Станок працює таким чином. При вмиканні станину 1, верхній 2 і нижній 3 щіткові барабани, станка його барабани обертаються в напрямі, побильний барабан 4 і притискний пристрій (Фіг.2). казаному на Фіг.2. При цьому били 16 бильного Верхній щітковий 2 і бильний 4 барабани встановбарабана 4 під дією відцентрових сил розташовулені на одному валу 5 , який спирається на підшиються в радіальному напрямі щодо осі обертання пники 6 і 7. Корпуси підшипників 6 і 7 закріплені на барабана. Починати очищення вовняного покриву станині 1. Щіткові барабани 2 і 3 забезпечені щітошкурок доцільно на бильному барабані 4, а завечками 8, виготовленими з капронових ниток і заршувати її на верхньому щітковому барабані 2. кріпленими на верхній поверхні барабанів. ПритиДля цього робітник бере шкурку за один її край скний пристрій виконаний у вигляді двох важелів 9 обома руками і протилежним краєм подає її завиті 10, на одному плечі яких встановлений нижній ками зверху в зазор між бильним барабаном 4 і щітковий барабан 3, а на другому - переміщуваний нижнім щітковим барабаном 3. Шкурка захоплювантаж 11. Важелі 9 і 10 через шарикопідшипники ється обертовими барабанами і протягується впеспираються на осі 12, закріплені за допомогою ред. Робітник, утримуючи шкурку в р уках, періодикронштейнів 13 і 14 на станині 1. Притискний прично відпускає її вперед і витягає назад на себе. стрій забезпечений гвинтовими упорами 15. БильБили 16 своїми кінцями розбивають засохлі на ний барабан 4 забезпечений шарнірними билами завитках шерстки гній, кров і інші забруднення. 16 (Фіг.3). Били виконано з листової сталі та заОдночасно нижній щітковий барабан 3 очищає безпечені отворами, якими із зазором спираються шкіру шкурки від солі та піску, що прилипли до неї на ексцентричні осі 17. Привод щіткових барабанів в ході попереднього оброблення. По завершенню 2 і 3 включає електродвигун і клинопасову передаочищення шкурки на бильному барабані 4 робітчу (на кресленні не показано). ник, не випускаючи шкурки з рук, завершує її очиПочатку робіт на станку передує його регулющення на щітковому барабані 2. При попаданні між вання. Вантажі 11 переміщають уздовж важелів 9 і барабанами закручених при сушінні частин шкур10 із забезпеченням мінімально необхідної сили ки, знятих з ніг ягняти, нижній щітковий барабан 3 для гарантованого переміщення нижнього щітковідходить від верхніх щіткового барабанів 2 і бивого барабана 3 вгору, яке обмежується гвинтовильного 4, запобігаючи розривам шкурки. ми упорами 15 при їх контакті з важелями 9 і 10. 5 Комп’ютерна в ерстка Г. Паяльніков 38917 6 Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
