Магнітний сепаратор

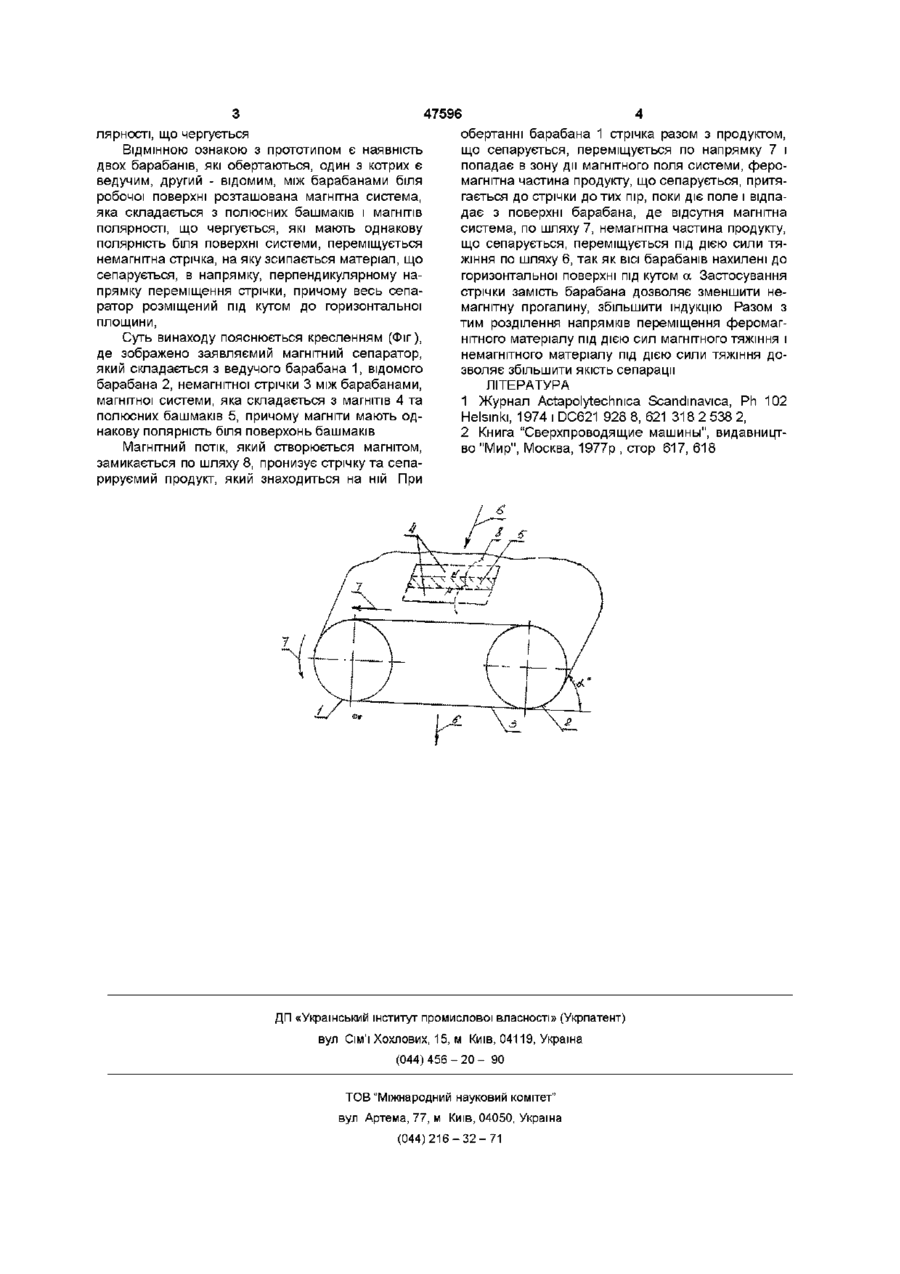

Магнітний сепаратор, який являє собою магнітну систему з полюсами, полярність яких чергу ється, навколо якої обертається барабан, який відрізняється тим, що має два барабани, що обертаються, один з котрих - ведучий, другий ведений, між барабанами, біля робочої поверхні, розташована магнітна система, яка складається з полюсних башмаків і магнітів з однаковою полярністю біля башмаків, по поверхні системи переміщується немагнітна стрічка, на яку зсипається матеріал, що сепарується, в напрямку, перпендикулярному напрямку переміщення стрічки, причому осі барабанів розташовані під кутом до горизонтальної площини Винахід відноситься до електротехніки, в даному випадку - до магнітних сепараторів ВІДОМІ магнітні сепаратори (стаття [1] в журналі Actapolytechmca Scandmavica, Ph 102 Helsinki, 1974 і DC621928 8, 621318 2 538 2, книга [2] "Сверхпроводящие машины и устройства", видавництво "Мир", Москва, 1977р , стор 617, 618) Сепаратор 1 являє собою електромагніт, міжполюсний простір якого заповнено наповнювачем з тонкого стального дроту для концентрації магнітного поля на стержнях дроту і отже - підвищення градієнтів магнітного потенціалу Через дріт пропускають емульсію, яка містить феромагнітні частки, які осідають на дроті Сепаратор 2 являє собою електромагніт, який частково охоплює колесо з феромагнітними матеріалами, крізь які пропускають розчин з феромагнітними частками В частині колеса, охопленим електромагнітом, відбувається концентрація цих часток, а далі при обертанні колеса та виході частки його з магнітного поля відбувається промивання затриманих часток Найбільш близькими по технічній сутності та досягаемому результату є сепаратор 3, поданий у книзі [2] "Сверхпроводящие машины и устройства", видавництво "Мир", Москва, 1977р , стор 617 Сепаратор 3 - являє собою нерухому магнітну систему, яка займає частину кола і яка складається з радіально розташованих магнітів полярності, що чергується, навколо якої обертається барабан з немагнітної сталі На поверхню барабана, що обертається, зсипається матеріал, що сепарується Феромагнітні частки притягуються до барабана у зоні дії магнітів, а немагнітні частки падають у напрямку обертання барабана і мають інший кут падіння ніж феромагнітні частки Барабан виконано з немагнітної сталі, щоб не допустити екранування поля магнітів від феромагнітного матеріалу До недоліку цього сепаратора слід віднести велику немагнітну прогалину між магнітною системою та матеріалом, що сепарується Ця прогалина (10 - 12мм) визначається товщиною барабана і прогалиною між барабаном та магнітною системою Суть винаходу містить створені конструкції сепаратора з ціллю підвищення індукції на робочій поверхні барабана в результаті чого збільшується КІЛЬКІСТЬ феромагнітного матеріалу, що сепарується Дана задача вирішується конструкцією магнітного сепаратора, який являє собою два барабана, які обертаються, один з яких - ведучий, другий відомий, між барабанами, біля робочої поверхні, розташована магнітна система, яка складається з полюсних башмаків і магнітів, які мають однакову полярність біля башмаків, по поверхні системи переміщується немагнітна стрічка, на котру зсипається матеріал, що сепарується, у напрямку перпендикулярному напрямку переміщення стрічки, причому весь сепаратор розташований під кутом до горизонтальної площини Загальними ознаками з прототипом є наявність нерухомої магнітної системи з магнітами по (О ю 47596 обертанні барабана 1 стрічка разом з продуктом, лярності, що чергується що сепарується, переміщується по напрямку 7 і ВІДМІННОЮ ознакою з прототипом є наявність попадає в зону дії магнітного поля системи, феродвох барабанів, які обертаються, один з котрих є магнітна частина продукту, що сепарується, притяведучим, другий - відомим, між барабанами біля гається до стрічки до тих пір, поки діє поле і відпаробочої поверхні розташована магнітна система, дає з поверхні барабана, де відсутня магнітна яка складається з полюсних башмаків і магнітів система, по шляху 7, немагнітна частина продукту, полярності, що чергується, які мають однакову що сепарується, переміщується під дією сили тяполярність біля поверхні системи, переміщується жіння по шляху 6, так як ВІСІ барабанів нахилені до немагнітна стрічка, на яку зсипається матеріал, що горизонтальної поверхні під кутом а Застосування сепарується, в напрямку, перпендикулярному настрічки замість барабана дозволяє зменшити непрямку переміщення стрічки, причому весь сепамагнітну прогалину, збільшити індукцію Разом з ратор розміщений під кутом до горизонтальної тим розділення напрямків переміщення феромагплощини, нітного матеріалу під дією сил магнітного тяжіння і Суть винаходу пояснюється кресленням (Фіг), немагнітного матеріалу під дією сили тяжіння доде зображено заявляємий магнітний сепаратор, зволяє збільшити якість сепарації який складається з ведучого барабана 1, відомого ЛІТЕРАТУРА барабана 2, немагнітної стрічки 3 між барабанами, магнітної системи, яка складається з магнітів 4 та 1 Журнал Actapolytechmca Scandmavica, Ph 102 полюсних башмаків 5, причому магніти мають одHelsinki, 1974 і DC621 928 8, 621 318 2 538 2, накову полярність біля поверхонь башмаків 2 Книга "Сверхпроводящие машины", видавництМагнітний потік, який створюється магнітом, во "Мир", Москва, 1977р , стор 617, 618 замикається по шляху 8, пронизує стрічку та сепарируємий продукт, який знаходиться на ній При ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
