Насос вертикальний

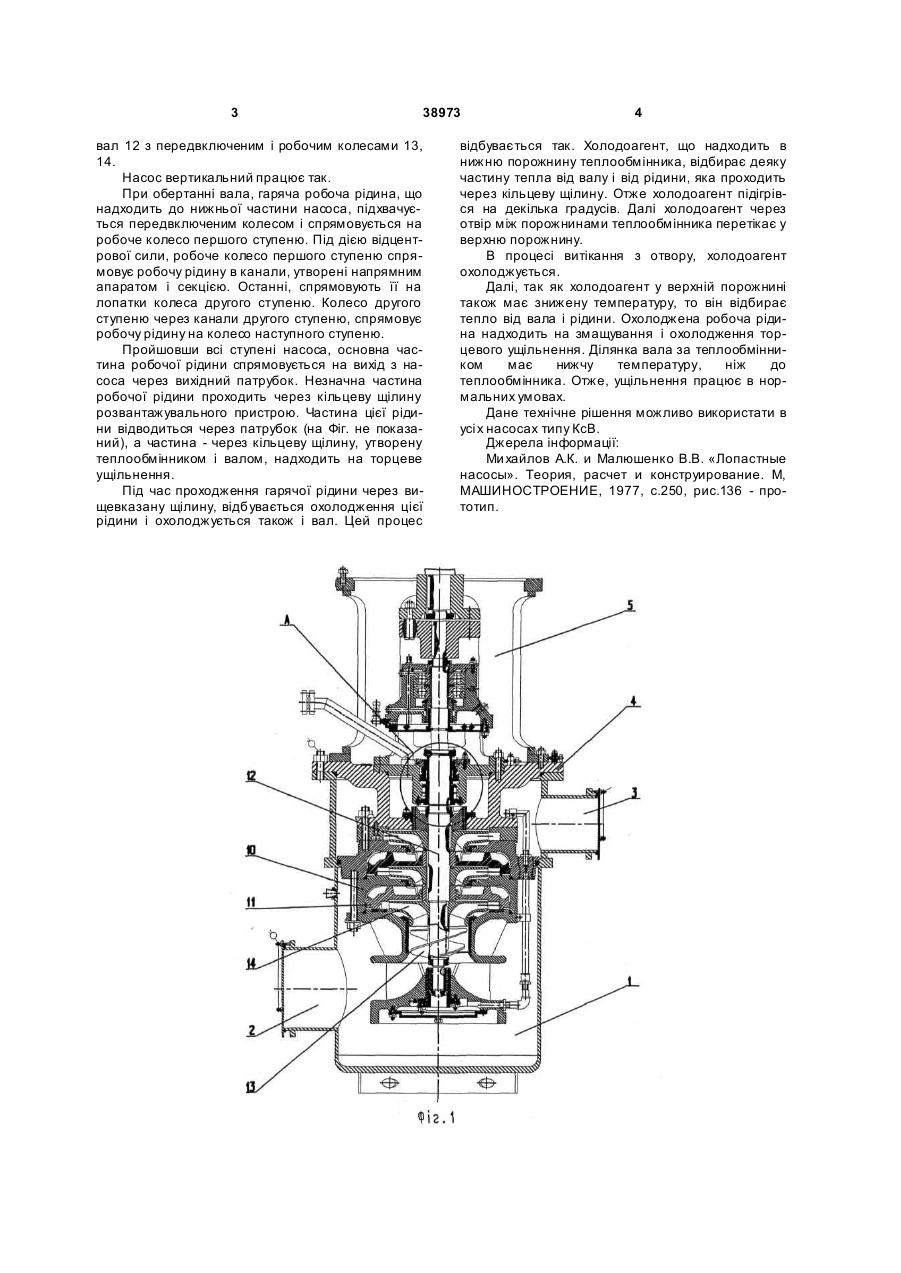

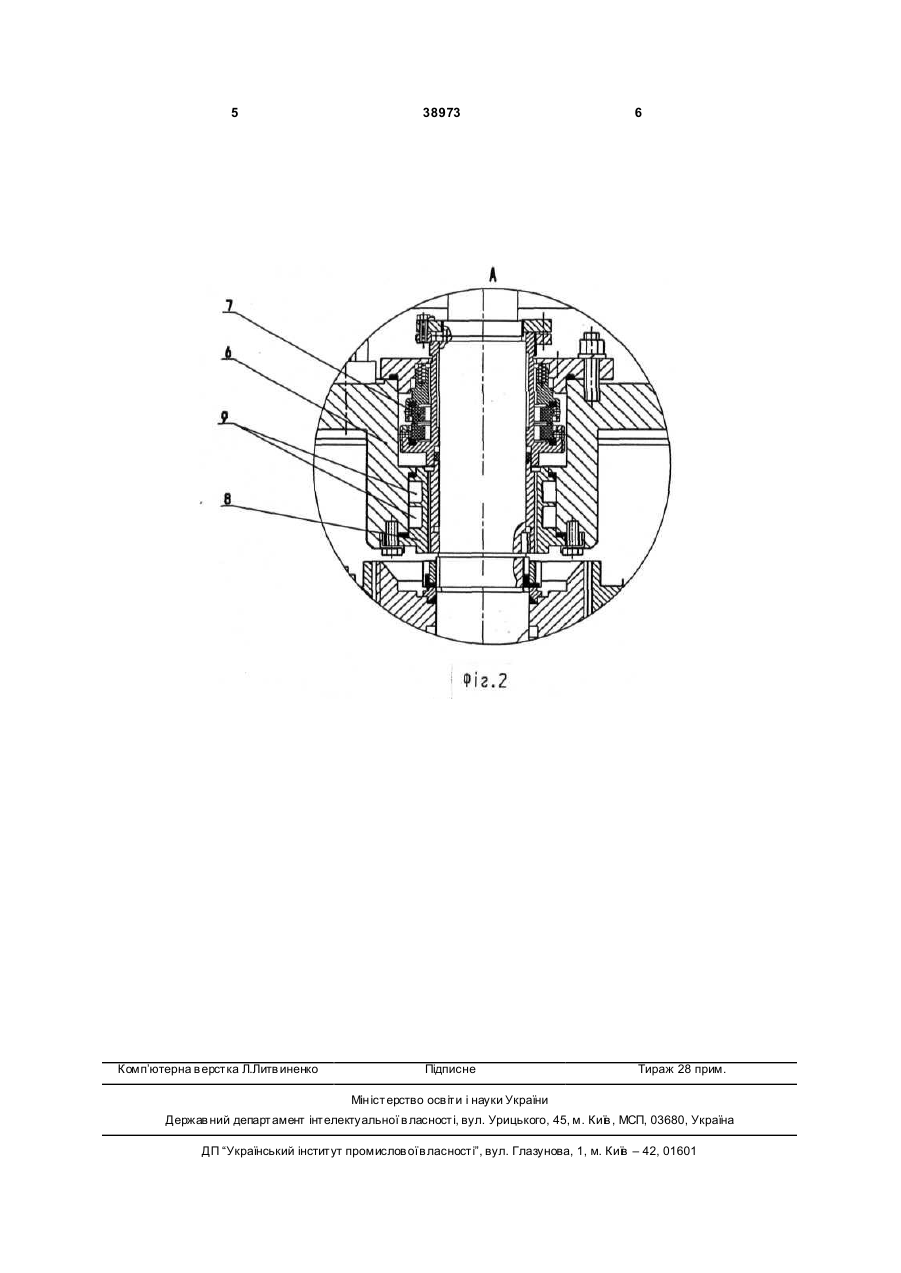

Насос вертикальний, що має корпус з вхідним і вихідним патрубками, напірну кришку, на якій закріплені опора і стакан з ущільненням, при цьому всередині корпусу закріплені секції і напрямні апарати, всередині яких розміщений вал з передвключеним і робочим колесами, який відрізняється тим, що стакан має дві порожнини, в верхній з яких розміщене торцеве ущільнення, а в нижній теплообмінник, який складається з двох сполучених порожнин. (19) (21) u200811259 (22) 18.09.2008 (24) 26.01.2009 (46) 26.01.2009, Бюл.№ 2, 2009 р. (72) ПРОКОПЕНКО ВОЛОДИ МИР ІЛЛІЧ, U A, ШЕВЧЕНКО СЕРГІЙ МИ ХАЙЛОВИЧ, U A, ГОРБЕНКО ОЛЕКСАНДР БОРИСОВИЧ, UA, КІРІЧЕНКО СЕРГІЙ ЄФРЕМОВИЧ, U A (73) ПРОКОПЕНКО ВОЛОДИ МИР ІЛЛІЧ, U A, ШЕВЧЕНКО СЕРГІЙ МИ ХАЙЛОВИЧ, U A, ГОРБЕНКО ОЛЕКСАНДР БОРИСОВИЧ, UA, КІРІЧЕНКО СЕРГІЙ ЄФРЕМОВИЧ, U A 3 38973 вал 12 з передвключеним і робочим колесами 13, 14. Насос вертикальний працює так. При обертанні вала, гаряча робоча рідина, що надходить до нижньої частини насоса, підхвачується передвключеним колесом і спрямовується на робоче колесо першого ступеню. Під дією відцентрової сили, робоче колесо першого ступеню спрямовує робочу рідину в канали, утворені напрямним апаратом і секцією. Останні, спрямовують її на лопатки колеса другого ступеню. Колесо другого ступеню через канали другого ступеню, спрямовує робочу рідину на колесо наступного ступеню. Пройшовши всі ступені насоса, основна частина робочої рідини спрямовується на вихід з насоса через вихідний патрубок. Незначна частина робочої рідини проходить через кільцеву щілину розвантажувального пристрою. Частина цієї рідини відводиться через патрубок (на Фіг. не показаний), а частина - через кільцеву щілину, утворену теплообмінником і валом, надходить на торцеве ущільнення. Під час проходження гарячої рідини через вищевказану щілину, відбувається охолодження цієї рідини і охолоджується також і вал. Цей процес 4 відбувається так. Холодоагент, що надходить в нижню порожнину теплообмінника, відбирає деяку частину тепла від валу і від рідини, яка проходить через кільцеву щілину. Отже холодоагент підігрівся на декілька градусів. Далі холодоагент через отвір між порожнинами теплообмінника перетікає у верхню порожнину. В процесі витікання з отвору, холодоагент охолоджується. Далі, так як холодоагент у верхній порожнині також має знижену температуру, то він відбирає тепло від вала і рідини. Охолоджена робоча рідина надходить на змащування і охолодження торцевого ущільнення. Ділянка вала за теплообмінником має нижчу температуру, ніж до теплообмінника. Отже, ущільнення працює в нормальних умовах. Дане технічне рішення можливо використати в усі х насосах типу КсВ. Джерела інформації: Ми хайлов А.К. и Малюшенко В.В. «Лопастные насосы». Теория, расчет и конструирование. М, МАШИНОСТРОЕНИЕ, 1977, с.250, рис.136 - прототип. 5 Комп’ютерна в ерстка Л.Литв иненко 38973 6 Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
