Насос відцентровий одноступеневий
Номер патенту: 26564
Опубліковано: 25.09.2007
Автори: Шевченко Сергій Михайлович, Горбенко Олександр Борисович, Прокопенко Володимир Ілліч
Формула / Реферат
Насос відцентровий одноступеневий, що має передню і задню кришки, між якими розташований корпус у вигляді секцій з гільзою всередині, при цьому всередині секцій і кришок проходить вал з передвключеним і робочим колесами, а на зовнішніх боках кришок розміщені ущільнення і підшипники, який відрізняється тим, що він додатково оснащений ще однією секцією з гільзою і кільцем, причому передвключене колесо розміщене в порожнині гільзи, секція якої межує з вхідною кришкою.
Текст

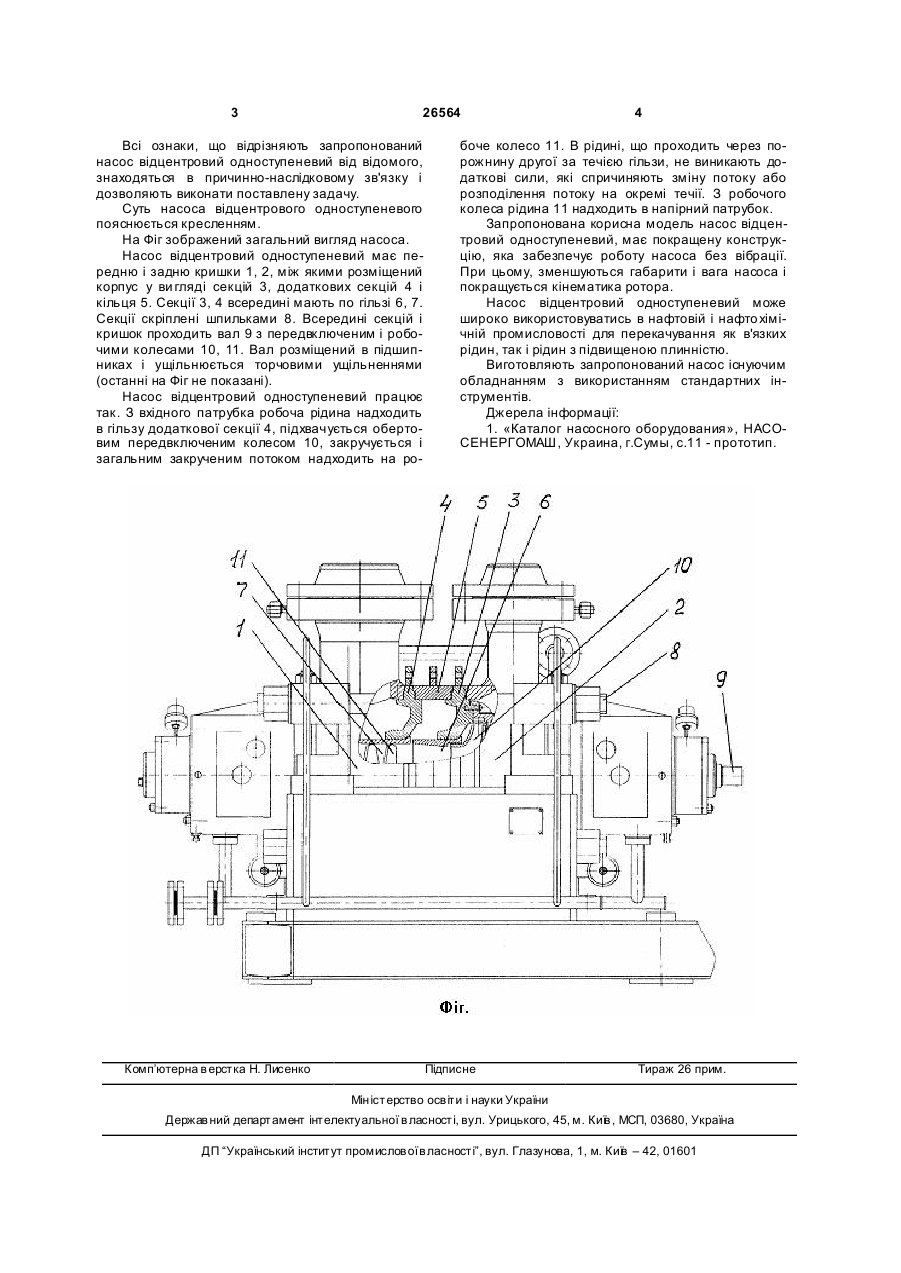

Насос відцентровий одноступеневий, що має передню і задню кришки, між якими розташований 3 26564 Всі ознаки, що відрізняють запропонований насос відцентровий одноступеневий від відомого, знаходяться в причинно-наслідковому зв'язку і дозволяють виконати поставлену задачу. Суть насоса відцентрового одноступеневого пояснюється кресленням. На Фіг зображений загальний вигляд насоса. Насос відцентровий одноступеневий має передню і задню кришки 1, 2, між якими розміщений корпус у ви гляді секцій 3, додаткових секцій 4 і кільця 5. Секції 3, 4 всередині мають по гільзі 6, 7. Секції скріплені шпильками 8. Всередині секцій і кришок проходить вал 9 з передвключеним і робочими колесами 10, 11. Вал розміщений в підшипниках і ущільнюється торчовими ущільненнями (останні на Фіг не показані). Насос відцентровий одноступеневий працює так. З вхідного патрубка робоча рідина надходить в гільзу додаткової секції 4, підхвачується обертовим передвключеним колесом 10, закручується і загальним закрученим потоком надходить на ро Комп’ютерна в ерстка Н. Лисенко 4 боче колесо 11. В рідині, що проходить через порожнину другої за течією гільзи, не виникають додаткові сили, які спричиняють зміну потоку або розподілення потоку на окремі течії. З робочого колеса рідина 11 надходить в напірний патрубок. Запропонована корисна модель насос відцентровий одноступеневий, має покращену конструкцію, яка забезпечує роботу насоса без вібрації. При цьому, зменшуються габарити і вага насоса і покращується кінематика ротора. Насос відцентровий одноступеневий може широко використовуватись в нафтовій і нафто хімічній промисловості для перекачування як в'язких рідин, так і рідин з підвищеною плинністю. Виготовляють запропонований насос існуючим обладнанням з використанням стандартних інструментів. Джерела інформації: 1. «Каталог насосного оборудования», НАСОСЕНЕРГОМАШ, Украина, г.Сумы, с.11 - прототип. Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
