Пристрій для випробовування матеріалів на фрикційну утомленість
Номер патенту: 38975
Опубліковано: 26.01.2009
Автори: Лопатько Костянтин Георгійович, КОТРЕЧКО ОЛЕКСІЙ ОЛЕКСІЙОВИЧ, Войтюк Валерій Дмитрович, Войтюк Дмитро Григорович
Формула / Реферат
Пристрій для випробування матеріалів на фрикційну утомленість, що містить пару тертя, яка складається із зразка і контртіла у вигляді індентора із сферичною робочою поверхнею, який відрізняється тим, що індентор розміщено вертикально до поверхні зразка, з можливістю зворотно-поступального руху зразка в горизонтальній площині від кулачкового механізму, а для можливості зміни глибини входження індентора в зразок тримач зразка містить регулювальні прокладки.
Текст

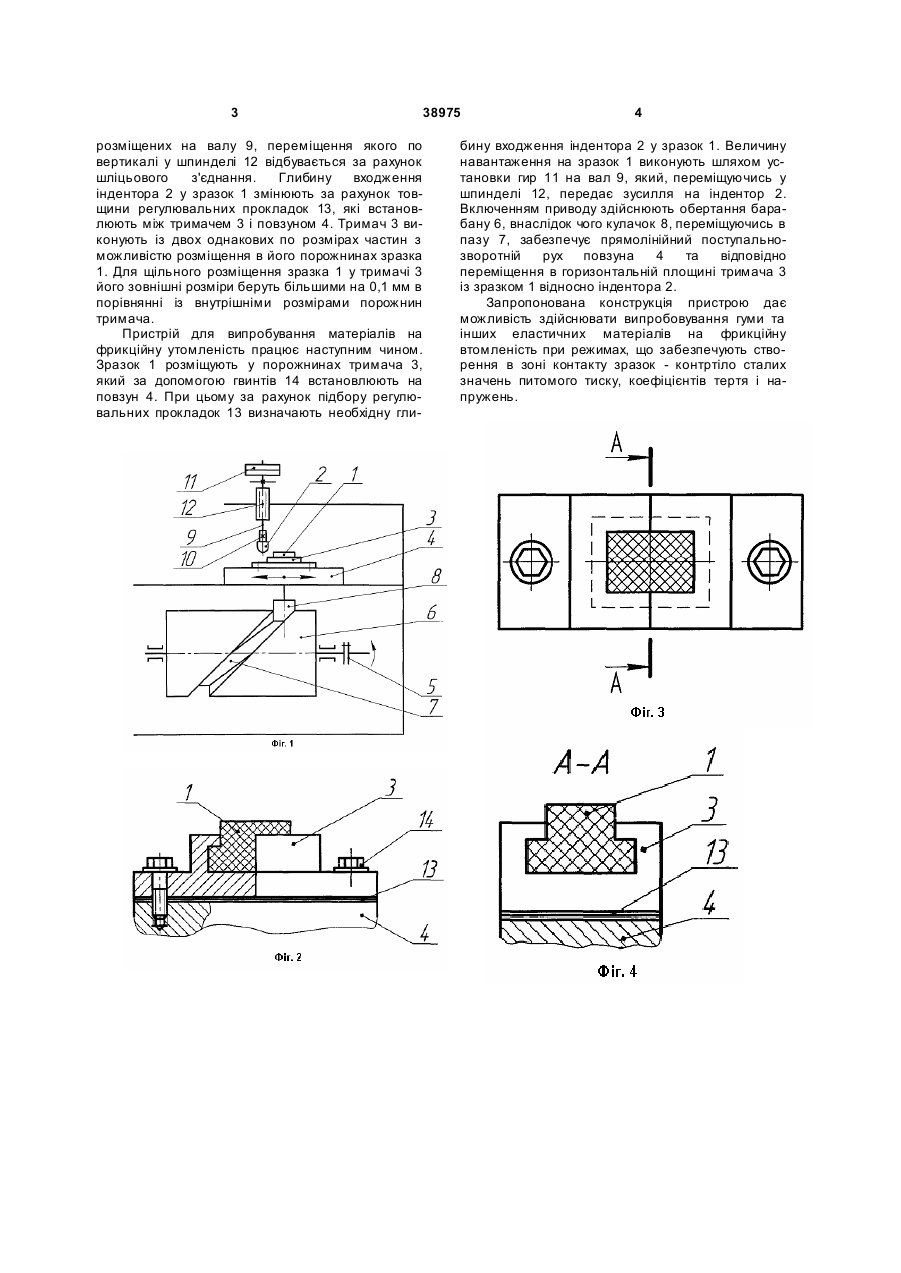

Пристрій для випробування матеріалів на фрикційну утомленість, що містить пару тертя, яка складається із зразка і контртіла у вигляді індентора із сферичною робочою поверхнею, який відрізняється тим, що індентор розміщено вертикально до поверхні зразка, з можливістю зворотнопоступального руху зразка в горизонтальній площині від кулачкового механізму, а для можливості зміни глибини входження індентора в зразок тримач зразка містить регулювальні прокладки. (19) (21) u200811275 (22) 18.09.2008 (24) 26.01.2009 (46) 26.01.2009, Бюл.№ 2, 2009 р. (72) ВОЙТЮК ДМИТРО ГРИГОРОВИЧ, UA, КОТРЕЧКО ОЛЕКСІЙ ОЛЕКСІЙОВИЧ, UA, ВОЙТЮК ВАЛЕРІЙ ДМИТРОВИЧ, UA, ЛОП АТЬКО КОСТЯНТИН ГЕОРГІЙОВИЧ, UA (73) НАЦІОНАЛЬНИЙ АГРАРНИЙ УНІВЕРСИТЕТ, UA 3 38975 розміщених на валу 9, переміщення якого по вертикалі у шпинделі 12 відбувається за рахунок шліцьового з'єднання. Глибину входження індентора 2 у зразок 1 змінюють за рахунок товщини регулювальних прокладок 13, які встановлюють між тримачем 3 і повзуном 4. Тримач 3 виконують із двох однакових по розмірах частин з можливістю розміщення в його порожнинах зразка 1. Для щільного розміщення зразка 1 у тримачі 3 його зовнішні розміри беруть більшими на 0,1 мм в порівнянні із внутрішніми розмірами порожнин тримача. Пристрій для випробування матеріалів на фрикційну утомленість працює наступним чином. Зразок 1 розміщують у порожнинах тримача 3, який за допомогою гвинтів 14 встановлюють на повзун 4. При цьому за рахунок підбору регулювальних прокладок 13 визначають необхідну гли 4 бину входження індентора 2 у зразок 1. Величину навантаження на зразок 1 виконують шляхом установки гир 11 на вал 9, який, переміщуючись у шпинделі 12, передає зусилля на індентор 2. Включенням приводу здійснюють обертання барабану 6, внаслідок чого кулачок 8, переміщуючись в пазу 7, забезпечує прямолінійний поступальнозворотній рух повзуна 4 та відповідно переміщення в горизонтальній площині тримача 3 із зразком 1 відносно індентора 2. Запропонована конструкція пристрою дає можливість здійснювати випробовування гуми та інших еластичних матеріалів на фрикційну втомленість при режимах, що забезпечують створення в зоні контакту зразок - контртіло сталих значень питомого тиску, коефіцієнтів тертя і напружень. 5 Комп’ютерна в ерстка Д. Шев ерун 38975 6 Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюDevice for testing materials on friction fatigue
Автори англійськоюVoitiuk Dmytro Hryhorovych, Kotrechko Oleksii Oleksiiovych, Voitiuk Valerii Dmytrovych, Lopatko Kostiantyn Heorhiiovych
Назва патенту російськоюУстройство для испытания материалов на фрикционную усталость
Автори російськоюВойтюк Дмитрий Григорьевич, Котречко Алексей Алексеевич, Войтюк Валерий Дмитриевич, Лопатько Константин Георгиевич
МПК / Мітки
МПК: G01N 3/56
Мітки: утомленість, фрикційну, випробовування, пристрій, матеріалів
Код посилання
<a href="https://ua.patents.su/3-38975-pristrijj-dlya-viprobovuvannya-materialiv-na-frikcijjnu-utomlenist.html" target="_blank" rel="follow" title="База патентів України">Пристрій для випробовування матеріалів на фрикційну утомленість</a>
