Рознімно-скріплюючий пристрій для паперу

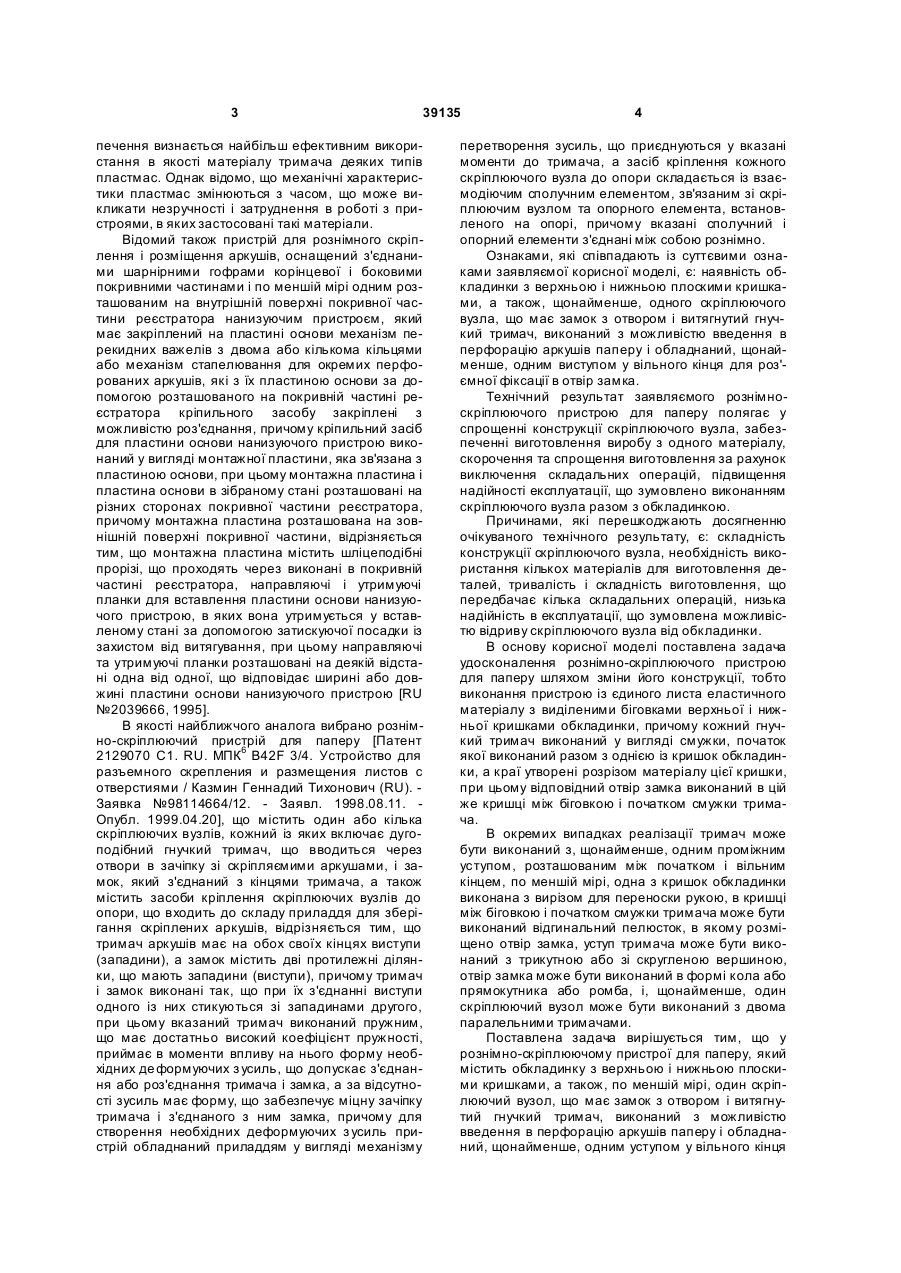

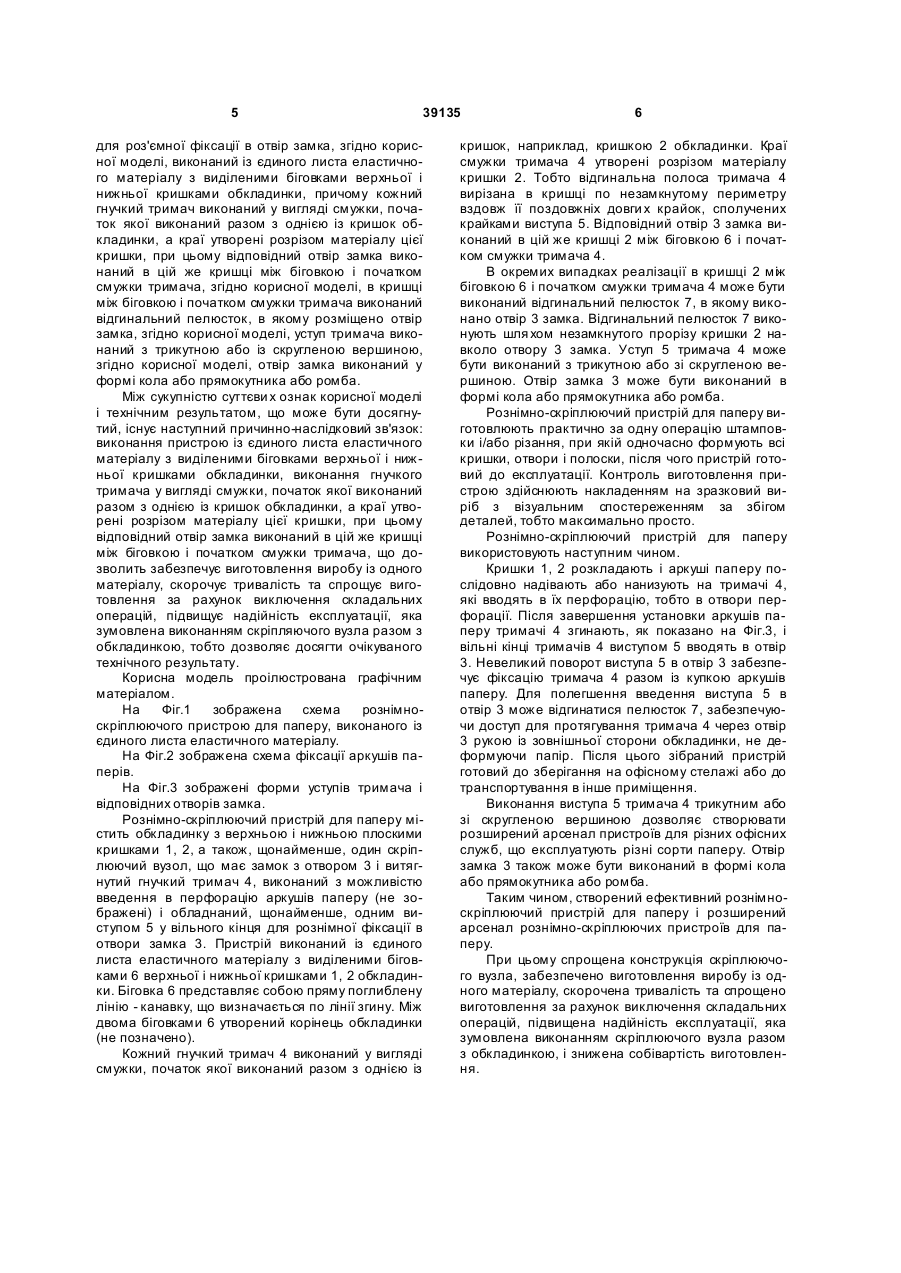

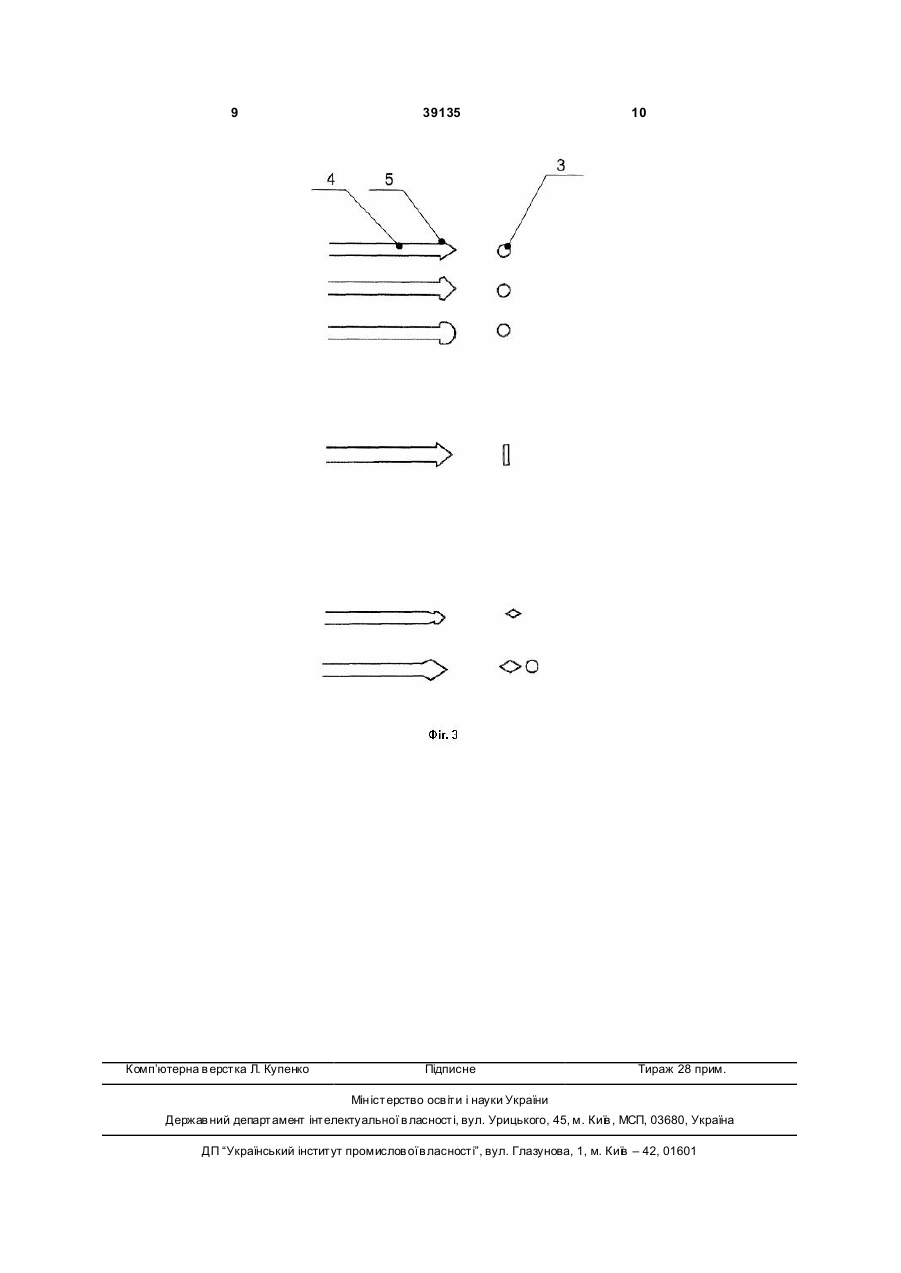

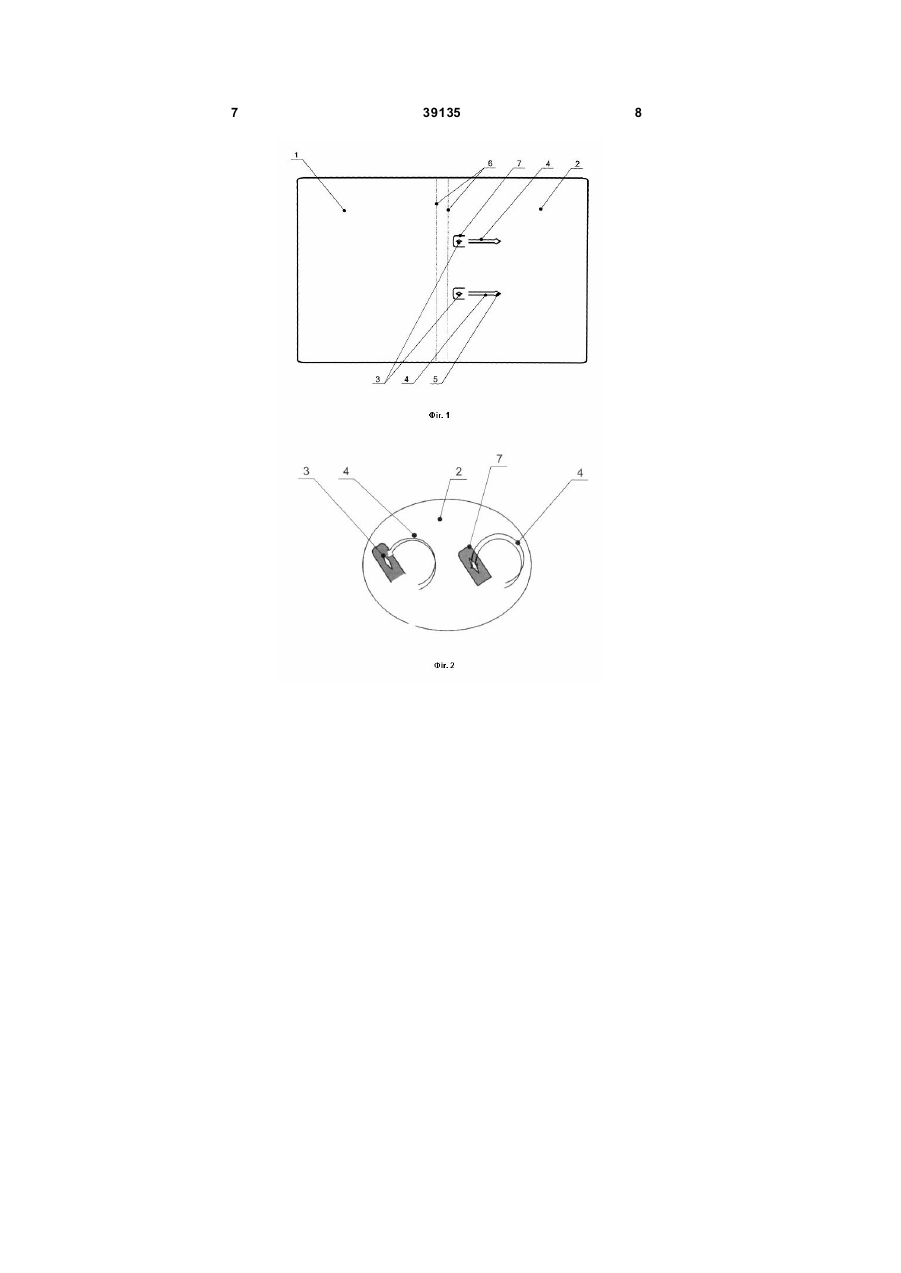

1. Рознімно-скріплюючий пристрій для паперу, що містить обкладинку з верхньою і нижньою плоскими кришками, а також щонайменше один скріплюючий вузол, що має замок з отвором і витягнутий гнучкий тримач, виконаний з можливістю введення в перфорацію аркушів паперу і обладнаний щонайменше одним виступом біля вільного кінця для рознімної фіксації в отворі замка, який відрізняє ться тим, що він виконаний із єдиного листа еластичного матеріалу з виділеними біговками верхньої і нижньої кришок обкладинки, при 3 39135 печення визнається найбільш ефективним використання в якості матеріалу тримача деяких типів пластмас. Однак відомо, що механічні характеристики пластмас змінюються з часом, що може викликати незручності і затруднення в роботі з пристроями, в яких застосовані такі матеріали. Відомий також пристрій для рознімного скріплення і розміщення аркушів, оснащений з'єднаними шарнірними гофрами корінцевої і боковими покривними частинами і по меншій мірі одним розташованим на внутрішній поверхні покривної частини реєстратора нанизуючим пристроєм, який має закріплений на пластині основи механізм перекидних важелів з двома або кількома кільцями або механізм стапелювання для окремих перфорованих аркушів, які з їх пластиною основи за допомогою розташованого на покривній частині реєстратора кріпильного засобу закріплені з можливістю роз'єднання, причому кріпильний засіб для пластини основи нанизуючого пристрою виконаний у вигляді монтажної пластини, яка зв'язана з пластиною основи, при цьому монтажна пластина і пластина основи в зібраному стані розташовані на різних сторонах покривної частини реєстратора, причому монтажна пластина розташована на зовнішній поверхні покривної частини, відрізняється тим, що монтажна пластина містить шліцеподібні прорізі, що проходять через виконані в покривній частині реєстратора, направляючі і утримуючі планки для вставлення пластини основи нанизуючого пристрою, в яких вона утримується у вставленому стані за допомогою затискуючої посадки із захистом від витягування, при цьому направляючі та утримуючі планки розташовані на деякій відстані одна від одної, що відповідає ширині або довжині пластини основи нанизуючого пристрою [RU №2039666, 1995]. В якості найближчого аналога вибрано рознімно-скріплюючий пристрій для паперу [Патент 2129070 С1. RU. МПК6 B42F 3/4. Устройство для разъемного скрепления и размещения листов с отверстиями / Казмин Геннадий Тихонович (RU). Заявка №98114664/12. - Заявл. 1998.08.11. Опубл. 1999.04.20], що містить один або кілька скріплюючих вузлів, кожний із яких включає дугоподібний гнучкий тримач, що вводиться через отвори в зачіпку зі скріпляємими аркушами, і замок, який з'єднаний з кінцями тримача, а також містить засоби кріплення скріплюючих вузлів до опори, що входить до складу приладдя для зберігання скріплених аркушів, відрізняється тим, що тримач аркушів має на обох своїх кінцях виступи (западини), а замок містить дві протилежні ділянки, що мають западини (виступи), причому тримач і замок виконані так, що при їх з'єднанні виступи одного із них стикуються зі западинами другого, при цьому вказаний тримач виконаний пружним, що має достатньо високий коефіцієнт пружності, приймає в моменти впливу на нього форму необхідних де формуючих з усиль, що допускає з'єднання або роз'єднання тримача і замка, а за відсутності зусиль має форму, що забезпечує міцну зачіпку тримача і з'єднаного з ним замка, причому для створення необхідних деформуючих з усиль пристрій обладнаний приладдям у вигляді механізму 4 перетворення зусиль, що приєднуються у вказані моменти до тримача, а засіб кріплення кожного скріплюючого вузла до опори складається із взаємодіючим сполучним елементом, зв'язаним зі скріплюючим вузлом та опорного елемента, встановленого на опорі, причому вказані сполучний і опорний елементи з'єднані між собою рознімно. Ознаками, які співпадають із суттєвими ознаками заявляємої корисної моделі, є: наявність обкладинки з верхньою і нижньою плоскими кришками, а також, щонайменше, одного скріплюючого вузла, що має замок з отвором і витягнутий гнучкий тримач, виконаний з можливістю введення в перфорацію аркушів паперу і обладнаний, щонайменше, одним виступом у вільного кінця для роз'ємної фіксації в отвір замка. Технічний результат заявляємого рознімноскріплюючого пристрою для паперу полягає у спрощенні конструкції скріплюючого вузла, забезпеченні виготовлення виробу з одного матеріалу, скорочення та спрощення виготовлення за рахунок виключення складальних операцій, підвищення надійності експлуатації, що зумовлено виконанням скріплюючого вузла разом з обкладинкою. Причинами, які перешкоджають досягненню очікуваного технічного результату, є: складність конструкції скріплюючого вузла, необхідність використання кількох матеріалів для виготовлення деталей, тривалість і складність виготовлення, що передбачає кілька складальних операцій, низька надійність в експлуатації, що зумовлена можливістю відриву скріплюючого вузла від обкладинки. В основу корисної моделі поставлена задача удосконалення рознімно-скріплюючого пристрою для паперу шляхом зміни його конструкції, тобто виконання пристрою із єдиного листа еластичного матеріалу з виділеними біговками верхньої і нижньої кришками обкладинки, причому кожний гнучкий тримач виконаний у вигляді смужки, початок якої виконаний разом з однією із кришок обкладинки, а краї утворені розрізом матеріалу цієї кришки, при цьому відповідний отвір замка виконаний в цій же кришці між біговкою і початком смужки тримача. В окремих випадках реалізації тримач може бути виконаний з, щонайменше, одним проміжним уступом, розташованим між початком і вільним кінцем, по меншій мірі, одна з кришок обкладинки виконана з вирізом для переноски рукою, в кришці між біговкою і початком смужки тримача може бути виконаний відгинальний пелюсток, в якому розміщено отвір замка, уступ тримача може бути виконаний з трикутною або зі скругленою вершиною, отвір замка може бути виконаний в формі кола або прямокутника або ромба, і, щонайменше, один скріплюючий вузол може бути виконаний з двома паралельними тримачами. Поставлена задача вирішується тим, що у рознімно-скріплюючому пристрої для паперу, який містить обкладинку з верхньою і нижньою плоскими кришками, а також, по меншій мірі, один скріплюючий вузол, що має замок з отвором і витягнутий гнучкий тримач, виконаний з можливістю введення в перфорацію аркушів паперу і обладнаний, щонайменше, одним уступом у вільного кінця 5 39135 для роз'ємної фіксації в отвір замка, згідно корисної моделі, виконаний із єдиного листа еластичного матеріалу з виділеними біговками верхньої і нижньої кришками обкладинки, причому кожний гнучкий тримач виконаний у вигляді смужки, початок якої виконаний разом з однією із кришок обкладинки, а краї утворені розрізом матеріалу цієї кришки, при цьому відповідний отвір замка виконаний в цій же кришці між біговкою і початком смужки тримача, згідно корисної моделі, в кришці між біговкою і початком смужки тримача виконаний відгинальний пелюсток, в якому розміщено отвір замка, згідно корисної моделі, уступ тримача виконаний з трикутною або із скругленою вершиною, згідно корисної моделі, отвір замка виконаний у формі кола або прямокутника або ромба. Між сукупністю суттєви х ознак корисної моделі і технічним результатом, що може бути досягнутий, існує наступний причинно-наслідковий зв'язок: виконання пристрою із єдиного листа еластичного матеріалу з виділеними біговками верхньої і нижньої кришками обкладинки, виконання гнучкого тримача у вигляді смужки, початок якої виконаний разом з однією із кришок обкладинки, а краї утворені розрізом матеріалу цієї кришки, при цьому відповідний отвір замка виконаний в цій же кришці між біговкою і початком смужки тримача, що дозволить забезпечує виготовлення виробу із одного матеріалу, скорочує тривалість та спрощує виготовлення за рахунок виключення складальних операцій, підвищує надійність експлуатації, яка зумовлена виконанням скріпляючого вузла разом з обкладинкою, тобто дозволяє досягти очікуваного технічного результату. Корисна модель проілюстрована графічним матеріалом. На Фіг.1 зображена схема рознімноскріплюючого пристрою для паперу, виконаного із єдиного листа еластичного матеріалу. На Фіг.2 зображена схема фіксації аркушів паперів. На Фіг.3 зображені форми уступів тримача і відповідних отворів замка. Рознімно-скріплюючий пристрій для паперу містить обкладинку з верхньою і нижньою плоскими кришками 1, 2, а також, щонайменше, один скріплюючий вузол, що має замок з отвором 3 і витягнутий гнучкий тримач 4, виконаний з можливістю введення в перфорацію аркушів паперу (не зображені) і обладнаний, щонайменше, одним виступом 5 у вільного кінця для рознімної фіксації в отвори замка 3. Пристрій виконаний із єдиного листа еластичного матеріалу з виділеними біговками 6 верхньої і нижньої кришками 1, 2 обкладинки. Біговка 6 представляє собою пряму поглиблену лінію - канавку, що визначається по лінії згину. Між двома біговками 6 утворений корінець обкладинки (не позначено). Кожний гнучкий тримач 4 виконаний у вигляді смужки, початок якої виконаний разом з однією із 6 кришок, наприклад, кришкою 2 обкладинки. Краї смужки тримача 4 утворені розрізом матеріалу кришки 2. Тобто відгинальна полоса тримача 4 вирізана в кришці по незамкнутому периметру вздовж її поздовжніх довги х крайок, сполучених крайками виступа 5. Відповідний отвір 3 замка виконаний в цій же кришці 2 між біговкою 6 і початком смужки тримача 4. В окремих випадках реалізації в кришці 2 між біговкою 6 і початком смужки тримача 4 може бути виконаний відгинальний пелюсток 7, в якому виконано отвір 3 замка. Відгинальний пелюсток 7 виконують шля хом незамкнутого прорізу кришки 2 навколо отвору 3 замка. Уступ 5 тримача 4 може бути виконаний з трикутною або зі скругленою вершиною. Отвір замка 3 може бути виконаний в формі кола або прямокутника або ромба. Рознімно-скріплюючий пристрій для паперу виготовлюють практично за одну операцію штамповки і/або різання, при якій одночасно формують всі кришки, отвори і полоски, після чого пристрій готовий до експлуатації. Контроль виготовлення пристрою здійснюють накладенням на зразковий виріб з візуальним спостереженням за збігом деталей, тобто максимально просто. Рознімно-скріплюючий пристрій для паперу використовують наступним чином. Кришки 1, 2 розкладають і аркуші паперу послідовно надівають або нанизують на тримачі 4, які вводять в їх перфорацію, тобто в отвори перфорації. Після завершення установки аркушів паперу тримачі 4 згинають, як показано на Фіг.3, і вільні кінці тримачів 4 виступом 5 вводять в отвір 3. Невеликий поворот виступа 5 в отвір 3 забезпечує фіксацію тримача 4 разом із купкою аркушів паперу. Для полегшення введення виступа 5 в отвір 3 може відгинатися пелюсток 7, забезпечуючи доступ для протягування тримача 4 через отвір 3 рукою із зовнішньої сторони обкладинки, не деформуючи папір. Після цього зібраний пристрій готовий до зберігання на офісному стелажі або до транспортування в інше приміщення. Виконання виступа 5 тримача 4 трикутним або зі скругленою вершиною дозволяє створювати розширений арсенал пристроїв для різних офісних служб, що експлуатують різні сорти паперу. Отвір замка 3 також може бути виконаний в формі кола або прямокутника або ромба. Таким чином, створений ефективний рознімноскріплюючий пристрій для паперу і розширений арсенал рознімно-скріплюючих пристроїв для паперу. При цьому спрощена конструкція скріплюючого вузла, забезпечено виготовлення виробу із одного матеріалу, скорочена тривалість та спрощено виготовлення за рахунок виключення складальних операцій, підвищена надійність експлуатації, яка зумовлена виконанням скріплюючого вузла разом з обкладинкою, і знижена собівартість виготовлення. 7 39135 8 9 Комп’ютерна в ерстка Л. Купенко 39135 Підписне 10 Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
