Колектор відбору теплоти ґрунту для теплонасосних систем теплопостачання

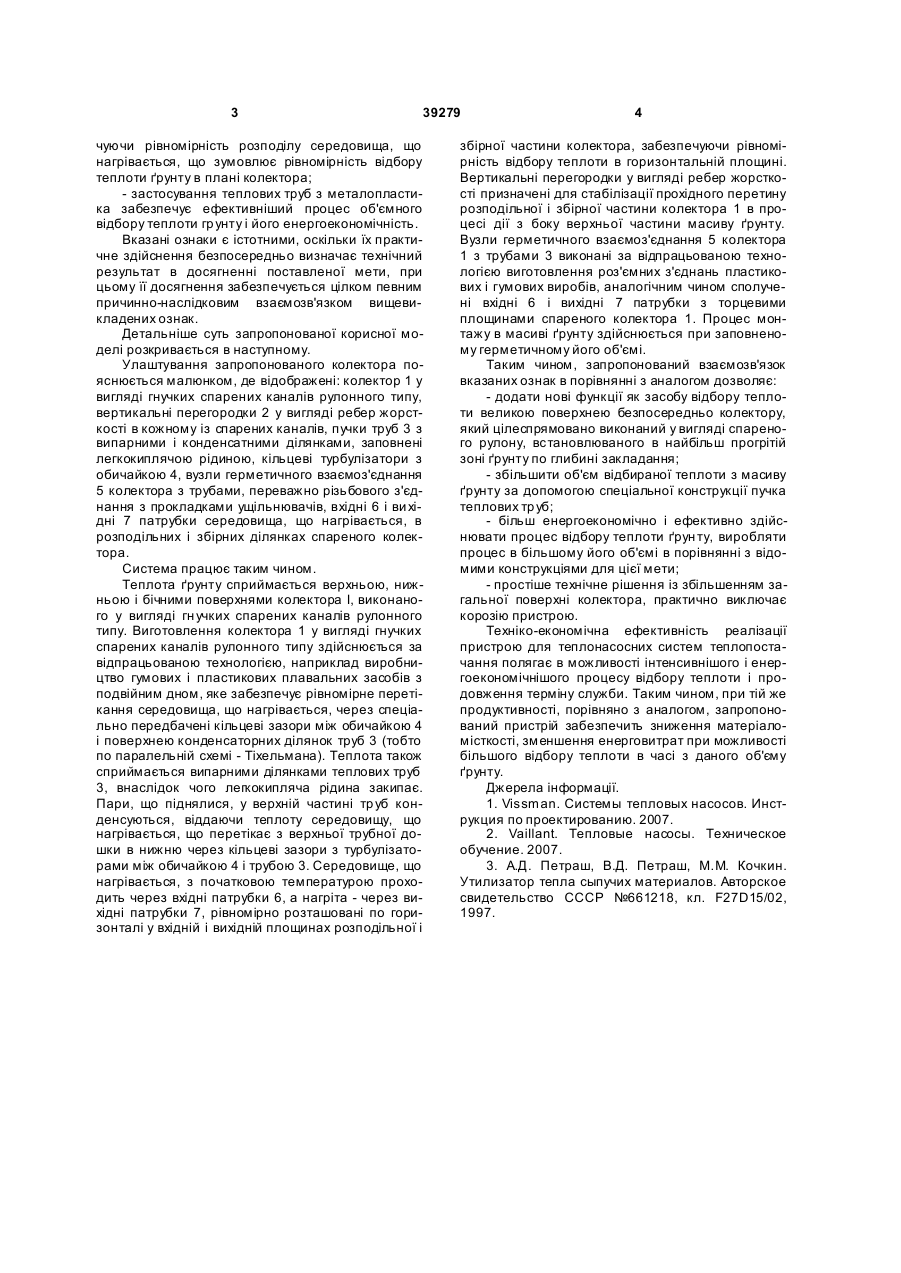

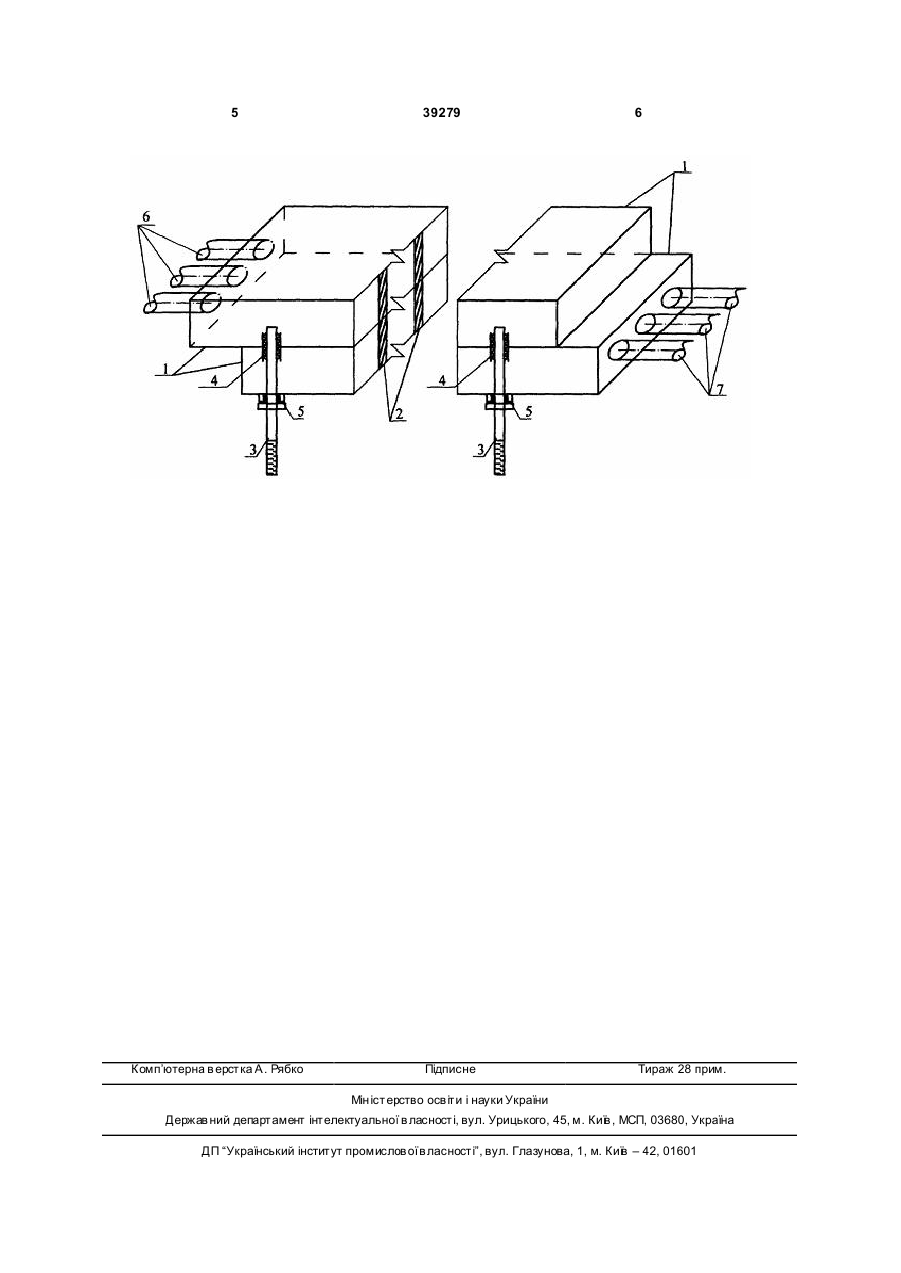

Колектор відбору теплоти ґрунту для теплонасосних систем теплопостачання, що містить пучок труб з випарними ділянками, які закріплені своїми конденсатними ділянками в спареному колекторі, забезпеченому вхідними і вихідними патрубками, який відрізняється тим, що колектор виконаний у вигляді гнучких спарених каналів певної ширини, з вертикальними розподільними перегородками в розподільному і збірному каналах, в якому вхідні і ви хідні патрубки по торцях рівномірно розподілені по його ширині, з трубками з металопластика як теплопередавальними тепловими трубами. (19) (21) u200805727 (22) 30.04.2008 (24) 25.02.2009 (46) 25.02.2009, Бюл.№ 4, 2009 р. (72) ПЕТРАШ ВІТАЛІЙ ДЕМ'ЯНОВИЧ, U A, ЛІСКОВСЬКА ЛЮБОВ ОЛЕКС АНДРІВНА, U A, БАСІСТ ДМИТРО ВОЛОДИ МИРОВИЧ, UA, СОРОКІНА ІРИНА ВАЛЕРІЇВНА, U A (73) ПЕТРАШ ВІТАЛІЙ ДЕМ'ЯНОВИЧ, U A, БАСІСТ ДМИТРО ВОЛОДИ МИРОВИЧ, U A, ЛІСКОВСЬКА ЛЮБОВ ОЛЕКСАНДРІВНА, UA, СОРОКІНА ІРИНА ВАЛЕРІЇВНА, U A 3 39279 чуючи рівномірність розподілу середовища, що нагрівається, що зумовлює рівномірність відбору теплоти ґрунту в плані колектора; - застосування теплових труб з металопластика забезпечує ефективніший процес об'ємного відбору теплоти гр унту і його енергоекономічність. Вказані ознаки є істотними, оскільки їх практичне здійснення безпосередньо визначає технічний результат в досягненні поставленої мети, при цьому її досягнення забезпечується цілком певним причинно-наслідковим взаємозв'язком вищевикладених ознак. Детальніше суть запропонованої корисної моделі розкривається в наступному. Улаштування запропонованого колектора пояснюється малюнком, де відображені: колектор 1 у вигляді гнучких спарених каналів рулонного типу, вертикальні перегородки 2 у вигляді ребер жорсткості в кожному із спарених каналів, пучки труб 3 з випарними і конденсатними ділянками, заповнені легкокиплячою рідиною, кільцеві турбулізатори з обичайкою 4, вузли герметичного взаємоз'єднання 5 колектора з трубами, переважно різьбового з'єднання з прокладками ущільнювачів, вхідні 6 і ви хідні 7 патрубки середовища, що нагрівається, в розподільних і збірних ділянках спареного колектора. Система працює таким чином. Теплота ґрунту сприймається верхньою, нижньою і бічними поверхнями колектора І, виконаного у вигляді гн учких спарених каналів рулонного типу. Виготовлення колектора 1 у вигляді гнучких спарених каналів рулонного типу здійснюється за відпрацьованою технологією, наприклад виробництво гумових і пластикових плавальних засобів з подвійним дном, яке забезпечує рівномірне перетікання середовища, що нагрівається, через спеціально передбачені кільцеві зазори між обичайкою 4 і поверхнею конденсаторних ділянок труб 3 (тобто по паралельній схемі - Тіхельмана). Теплота також сприймається випарними ділянками теплових труб 3, внаслідок чого легкокипляча рідина закипає. Пари, що піднялися, у верхній частині тр уб конденсуються, віддаючи теплоту середовищу, що нагрівається, що перетікає з верхньої трубної дошки в нижню через кільцеві зазори з турбулізаторами між обичайкою 4 і трубою 3. Середовище, що нагрівається, з початковою температурою проходить через вхідні патрубки 6, а нагріта - через вихідні патрубки 7, рівномірно розташовані по горизонталі у вхідній і вихідній площинах розподільної і 4 збірної частини колектора, забезпечуючи рівномірність відбору теплоти в горизонтальній площині. Вертикальні перегородки у вигляді ребер жорсткості призначені для стабілізації прохідного перетину розподільної і збірної частини колектора 1 в процесі дії з боку верхньої частини масиву ґрунту. Вузли герметичного взаємоз'єднання 5 колектора 1 з трубами 3 виконані за відпрацьованою технологією виготовлення роз'ємних з'єднань пластикових і гумових виробів, аналогічним чином сполучені вхідні 6 і вихідні 7 патрубки з торцевими площинами спареного колектора 1. Процес монтажу в масиві ґрунту здійснюється при заповненому герметичному його об'ємі. Таким чином, запропонований взаємозв'язок вказаних ознак в порівнянні з аналогом дозволяє: - додати нові функції як засобу відбору теплоти великою поверхнею безпосередньо колектору, який цілеспрямовано виконаний у вигляді спареного рулону, встановлюваного в найбільш прогрітій зоні ґрунту по глибині закладання; - збільшити об'єм відбираної теплоти з масиву ґрунту за допомогою спеціальної конструкції пучка теплових тр уб; - більш енергоекономічно і ефективно здійснювати процес відбору теплоти ґрун ту, виробляти процес в більшому його об'ємі в порівнянні з відомими конструкціями для цієї мети; - простіше технічне рішення із збільшенням загальної поверхні колектора, практично виключає корозію пристрою. Техніко-економічна ефективність реалізації пристрою для теплонасосних систем теплопостачання полягає в можливості інтенсивнішого і енергоекономічнішого процесу відбору теплоти і продовження терміну служби. Таким чином, при тій же продуктивності, порівняно з аналогом, запропонований пристрій забезпечить зниження матеріаломісткості, зменшення енерговитрат при можливості більшого відбору теплоти в часі з даного об'єму ґрунту. Джерела інформації. 1. Vissman. Системы тепловых насосов. Инструкция по проектированию. 2007. 2. Vaillant. Тепловые насосы. Техническое обучение. 2007. 3. А.Д. Петраш, В.Д. Петраш, М.М. Кочкин. Утилизатор тепла сыпучих материалов. Авторское свидетельство СССР №661218, кл. F27D15/02, 1997. 5 Комп’ютерна в ерстка А. Рябко 39279 6 Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
