Колектор сонячної енергії

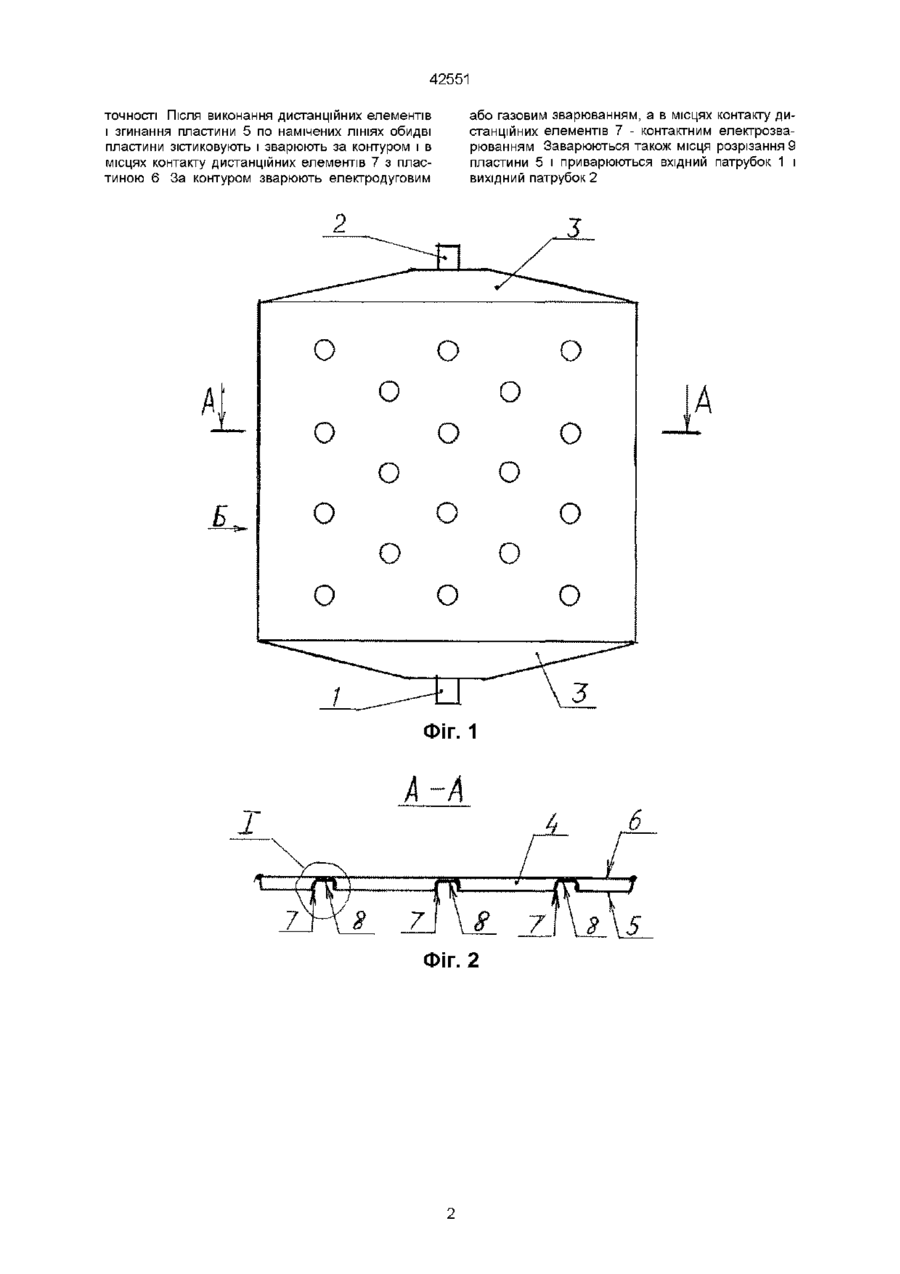

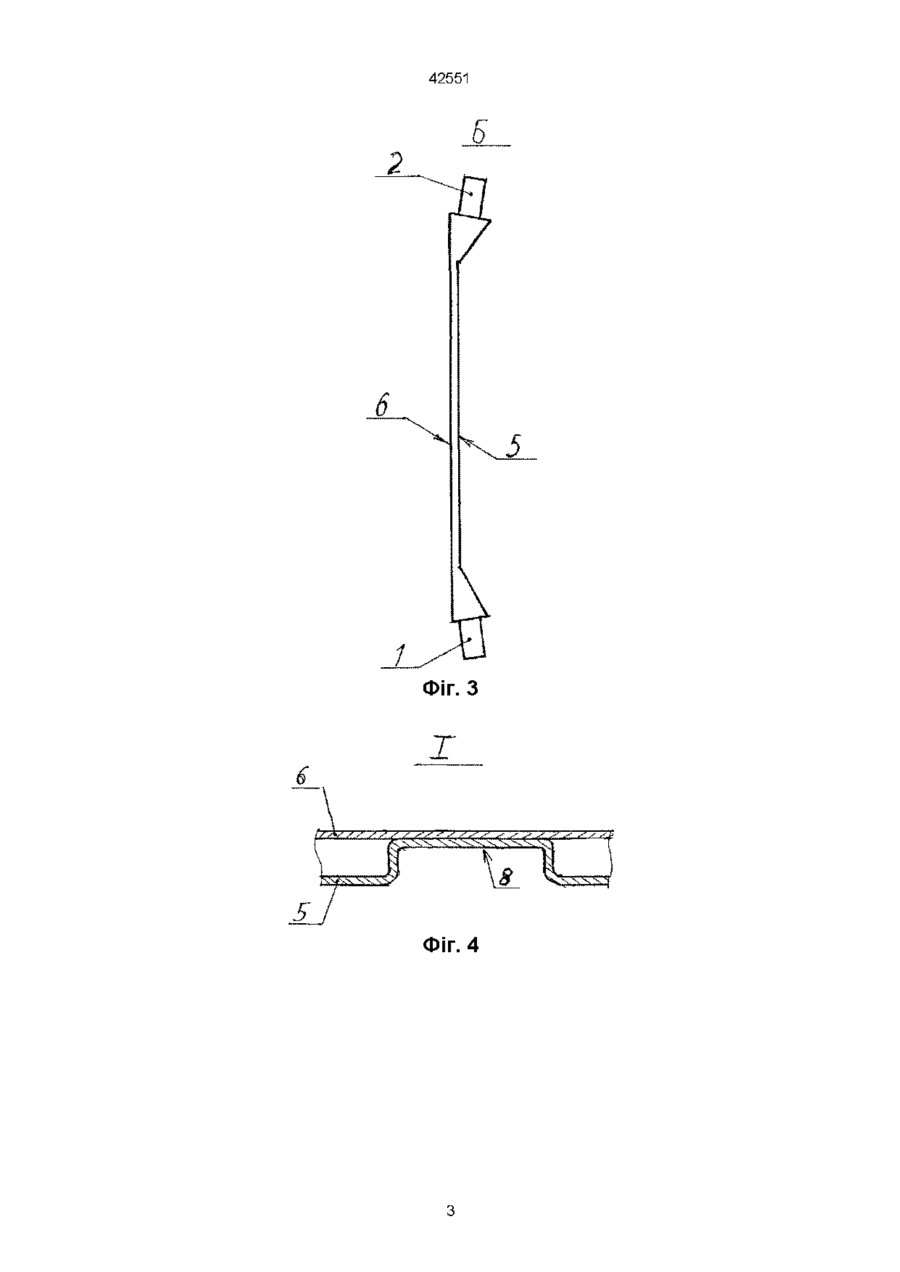

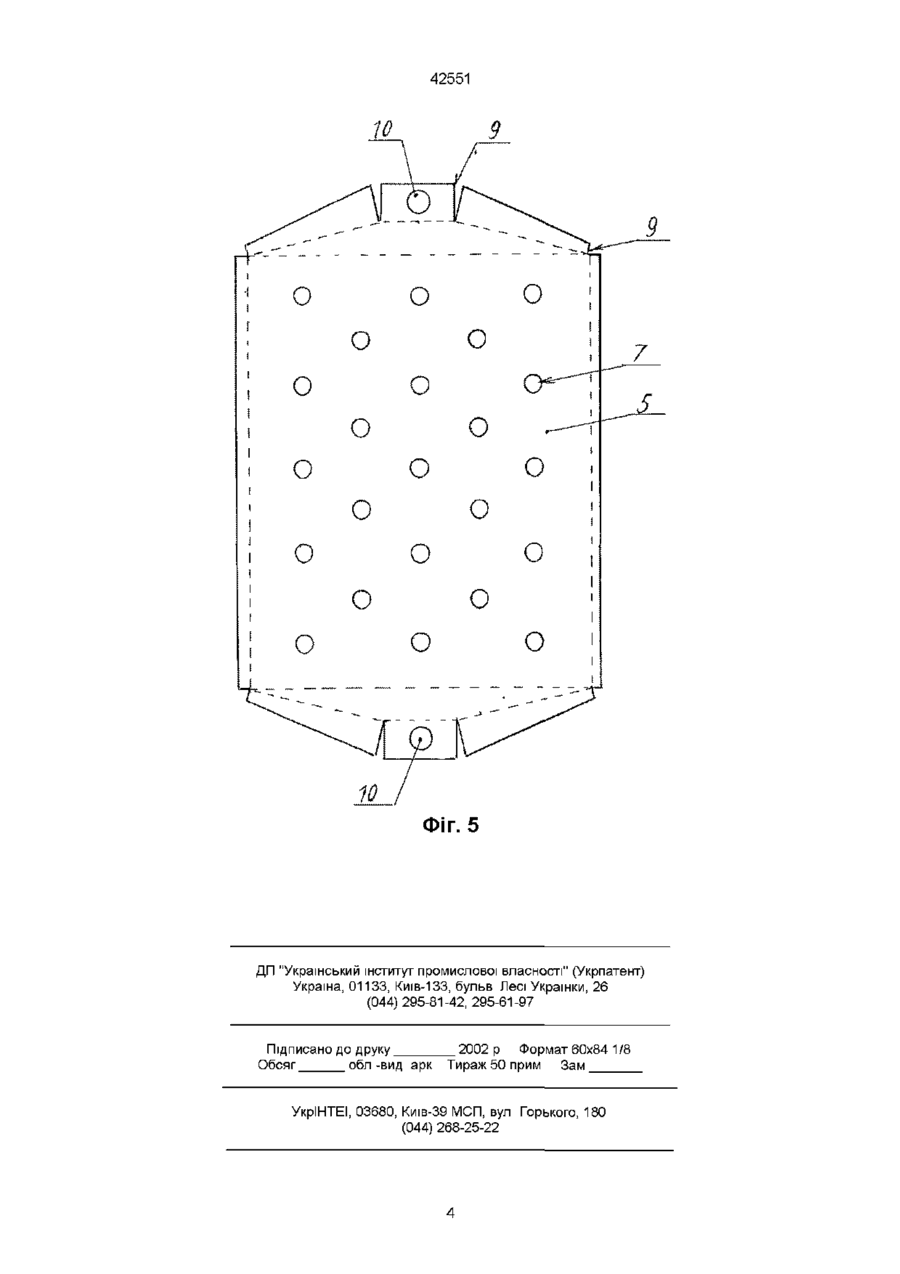

Колектор сонячної енергії, що включає вхідний і вихідний патрубки, з'єднані через перехідні кана ли з порожниною, утвореною двома пластинами, з'єднаними по периметру і обладнаними дистанційними елементами, який відрізняється тим, що дистанційні елементи являють собою розташовані на заданій відстані одне від одного поглиблення, виконані на будь-якій з пластин, а донна частина кожного поглиблення прикріплена до протилежної пластини Винахід належить до геліотехніки, зокрема до колекторів сонячної енергії і може бути використаний в якості нагрівача в системах гарячого водопостачання й обігріву побутових і промислових будинків Відомий колектор сонячної енергії (див книгу Дж Твайделл А Уэйр Возобновляемые источники энергии пер з англ М "Энергоатомиздат" 1990, crop 95, мал 5 1, crop 114, мал 5 13), що включає вхідний і вихідний патрубки, з'єднаних із системою трубок, закріплених на сонцеприймальній пластині По трубках, що отримують тепло від сонцеприймальної пластини, циркулює теплоносій і відбирає тепло Істотним недоліком даного колектора є висока трудомісткість виготовлення, обумовлена наявністю великої КІЛЬКОСТІ зварових або паяних з'єднань уздовж всього контакту трубок із пластиною, а також недостатня ефективність перетворення сонячної енергії в теплову внаслідок втрат тепла Найбільш близьким за технічною суттю є колектор сонячної енергії (див пат Російської Федерації № 2042088 "Коллектор солнечной энергии", заявник Казанджан Б И і Вертман А А , кл F24J2/20, опубл 20 08 1995), що містить вхідний і вихідний патрубки, з'єднаних з порожниною, утвореною двома пластинами, з'єднаними по периметру і обладнаною дистанційними елементами, виконаними у вигляді трубок, розташованих всередині порожнини в напрямку від вхідного патрубка до вихідного і з'єднаних з пластинами по всій довжині Даний колектор має високу матеріалоємність і виготовлення його дуже утруднене Задачею запропонованого винаходу є удосконалення відомого колектора сонячної енергії шляхом полегшення і конструктивного спрощення дис танційних елементів для зниження матеріалоємності і полегшення виготовлення Поставлена задача вирішується в такий спосіб У відомому колекторі, що включає вхідний і вихідний патрубки, з'єднані через перехідні канали з порожниною, утвореною двома пластинами, сполученими між собою по периметру, і обладнаною дистанційними елементами, ВІДПОВІДНО ДО винаходу дистанційні елементи являють собою розташовані на заданій відстані одне від одного поглиблення, виконані на одній з пластин, а донна частина кожного поглиблення прикріплена до протилежної пластини Сутність винаходу пояснюється кресленнями На фіг 1 показаний вид спереду запропонованого колектора, на фіг 2 показаний поперечний розтин колектора по А-А на фіг 1, на фіг 3 - вид Б на фіг 1, на фіг 4 - збільшене зображення частини колектора з поглибленням на фіг 2, на фіг 5 - розкроєння пластини, на якій виконані поглиблення Там також пунктиром показані лінії згинання Колектор складається з вхідного патрубка 1 і вихідного патрубка 2, з'єднаних через перехідні канали 3 з порожниною 4, утвореною пластинами 5 і 6, з'єднаними по всьому периметру і по площині через дистанційні елементи, виконані на одній з пластин (на фіг 2 на пластині 5) у вигляді поглиблень 7, донні частини 8 яких прикріплені до протилежної пластини (на фіг 2 до пластини 6) Місця розрізання пластини 5 позначені позицією 9, а отвори для патрубків -10 Колектор виготовляється в такий спосіб Дистанційні елементи 7 на пластині 5 виконані штампуванням Розташування елементів 7 і їхні геометричні розміри не потребують високої точності Влаштовують розміри, виконані по 14-15 квалітету ю ю 42551 точності Після виконання дистанційних елементів і згинання пластини 5 по намічених ЛІНІЯХ обидві пластини зістиковують і зварюють за контуром і в місцях контакту дистанційних елементів 7 з пластиною 6 За контуром зварюють електродуговим або газовим зварюванням, а в місцях контакту дистанційних елементів 7 - контактним електрозварюванням Заварюються також місця розрізання 9 пластини 5 і приварюються вхідний патрубок 1 і вихідний патрубок 2 А ФІГ. 1 А - А Фіг. 2 42551 5 2 6 / Фіг. З 6 X \ \8_ Б Фіг. 4 42551 10 9 Фіг. 5 ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Киів-133, бульв Лесі Українки, 26 (044)295-81-42, 295-61-97 Підписано до друку Обсяг обл -вид арк 2002 р Формат 60x84 1/8 Тираж 50 прим Зам УкрІНТЕІ, 03680, Киів-39 МСП, вул Горького, 180 (044) 268-25-22
