Мікроелектрод для електрохімічних вимірювань

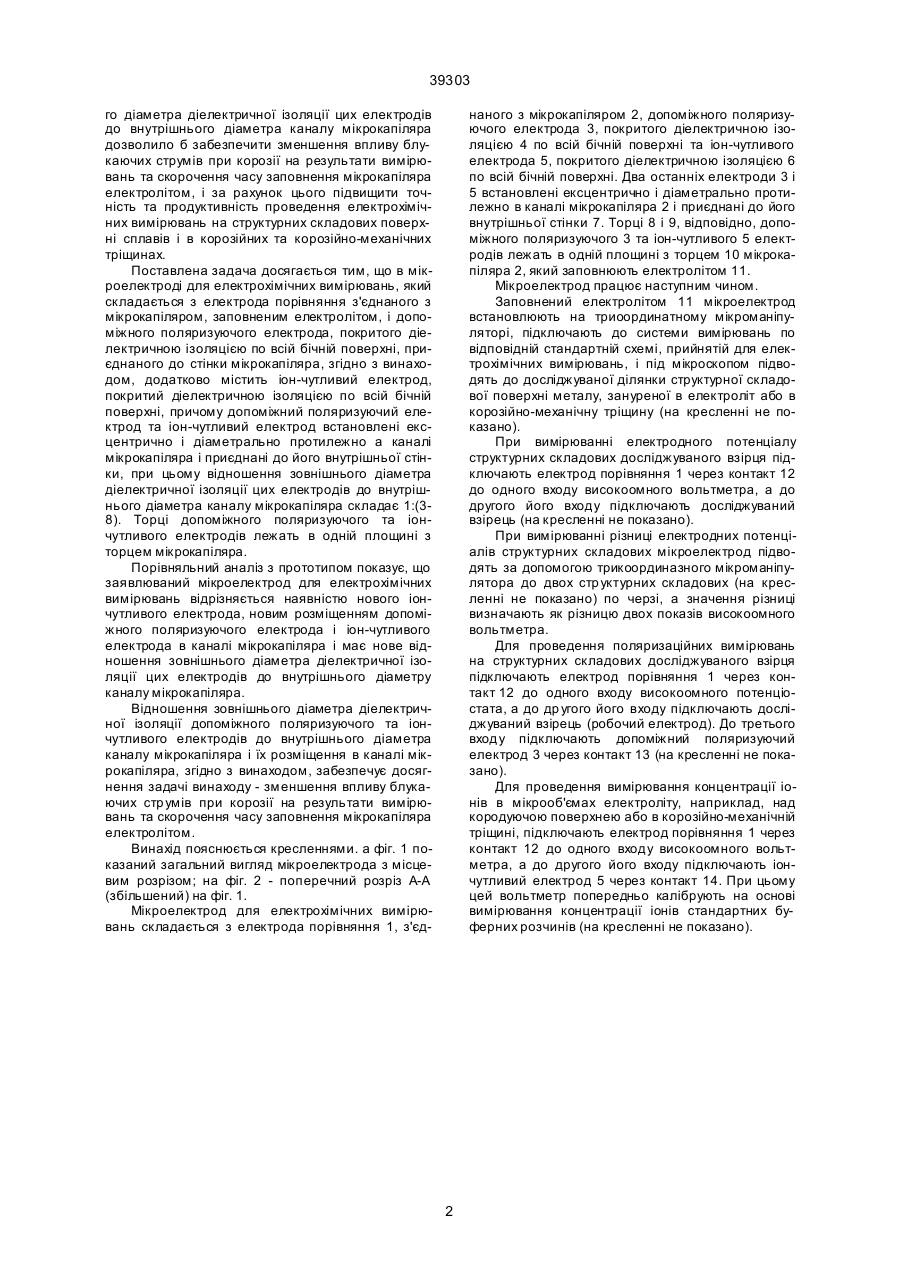

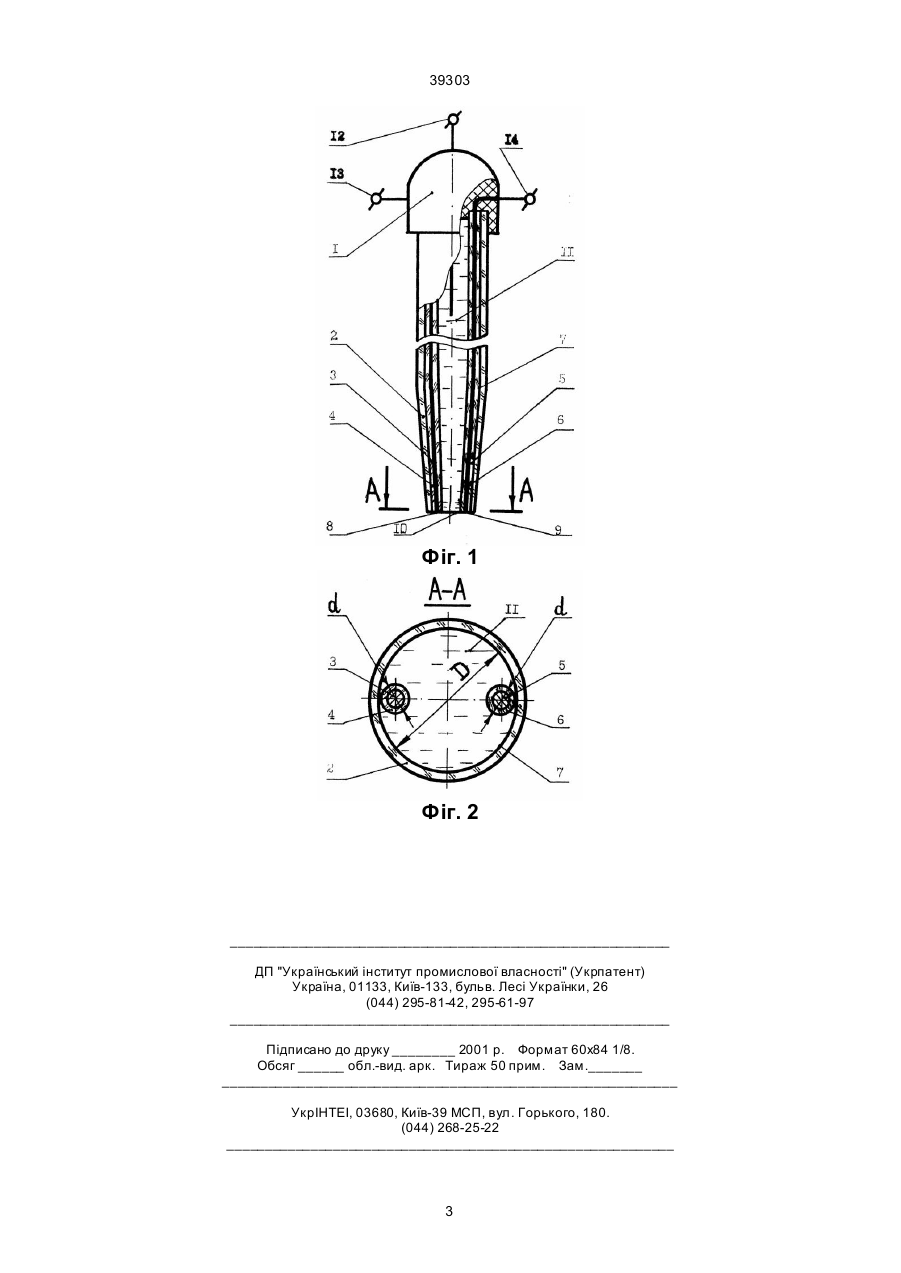

Мікроелектрод для електрохімічних вимірювань, що складається з електрода порівняння, з'єднаного з мікрокапіляром, заповненим електролітом, і допоміжного поляризуючого електрода, 39303 го діаметра діелектричної ізоляції цих електродів до внутрішнього діаметра каналу мікрокапіляра дозволило б забезпечити зменшення впливу блукаючих струмів при корозії на результати вимірювань та скорочення часу заповнення мікрокапіляра електролітом, і за рахунок цього підвищити точність та продуктивність проведення електрохімічних вимірювань на структурних складових поверхні сплавів і в корозійних та корозійно-механічних тріщинах. Поставлена задача досягається тим, що в мікроелектроді для електрохімічних вимірювань, який складається з електрода порівняння з'єднаного з мікрокапіляром, заповненим електролітом, і допоміжного поляризуючого електрода, покритого діелектричною ізоляцією по всій бічній поверхні, приєднаного до стінки мікрокапіляра, згідно з винаходом, додатково містить іон-чутливий електрод, покритий діелектричною ізоляцією по всій бічній поверхні, причому допоміжний поляризуючий електрод та іон-чутливий електрод встановлені ексцентрично і діаметрально протилежно а каналі мікрокапіляра і приєднані до його внутрішньої стінки, при цьому відношення зовнішнього діаметра діелектричної ізоляції цих електродів до внутрішнього діаметра каналу мікрокапіляра складає 1:(38). Торці допоміжного поляризуючого та іончутливого електродів лежать в одній площині з торцем мікрокапіляра. Порівняльний аналіз з прототипом показує, що заявлюваний мікроелектрод для електрохімічних вимірювань відрізняється наявністю нового іончутливого електрода, новим розміщенням допоміжного поляризуючого електрода і іон-чутливого електрода в каналі мікрокапіляра і має нове відношення зовнішнього діаметра діелектричної ізоляції цих електродів до внутрішнього діаметру каналу мікрокапіляра. Відношення зовнішнього діаметра діелектричної ізоляції допоміжного поляризуючого та іончутливого електродів до внутрішнього діаметра каналу мікрокапіляра і їх розміщення в каналі мікрокапіляра, згідно з винаходом, забезпечує досягнення задачі винаходу - зменшення впливу блукаючих стр умів при корозії на результати вимірювань та скорочення часу заповнення мікрокапіляра електролітом. Винахід пояснюється кресленнями. а фіг. 1 показаний загальний вигляд мікроелектрода з місцевим розрізом; на фіг. 2 - поперечний розріз А-А (збільшений) на фіг. 1. Мікроелектрод для електрохімічних вимірювань складається з електрода порівняння 1, з'єд наного з мікрокапіляром 2, допоміжного поляризуючого електрода 3, покритого діелектричною ізоляцією 4 по всій бічній поверхні та іон-чутливого електрода 5, покритого діелектричною ізоляцією 6 по всій бічній поверхні. Два останніх електроди 3 і 5 встановлені ексцентрично і діаметрально протилежно в каналі мікрокапіляра 2 і приєднані до його внутрішньої стінки 7. Торці 8 і 9, відповідно, допоміжного поляризуючого 3 та іон-чутливого 5 електродів лежать в одній площині з торцем 10 мікрокапіляра 2, який заповнюють електролітом 11. Мікроелектрод працює наступним чином. Заповнений електролітом 11 мікроелектрод встановлюють на триоординатному мікроманіпуляторі, підключають до системи вимірювань по відповідній стандартній схемі, прийнятій для електрохімічних вимірювань, і під мікроскопом підводять до досліджуваної ділянки структурної складової поверхні металу, зануреної в електроліт або в корозійно-механічну тріщину (на кресленні не показано). При вимірюванні електродного потенціалу структурних складових досліджуваного взірця підключають електрод порівняння 1 через контакт 12 до одного входу високоомного вольтметра, а до другого його входу підключають досліджуваний взірець (на кресленні не показано). При вимірюванні різниці електродних потенціалів структурних складових мікроелектрод підводять за допомогою трикоординазного мікроманіпулятора до двох стр уктурних складових (на кресленні не показано) по черзі, а значення різниці визначають як різницю двох показів високоомного вольтметра. Для проведення поляризаційних вимірювань на структурних складових досліджуваного взірця підключають електрод порівняння 1 через контакт 12 до одного входу високоомного потенціостата, а до др угого його входу підключають досліджуваний взірець (робочий електрод). До третього входу підключають допоміжний поляризуючий електрод 3 через контакт 13 (на кресленні не показано). Для проведення вимірюванняконцентрації іонів в мікрооб'ємах електроліту, наприклад, над кородуючою поверхнею або в корозійно-механічній тріщині, підключають електрод порівняння 1 через контакт 12 до одного входу високоомного вольтметра, а до другого його входу підключають іончутливий електрод 5 через контакт 14. При цьому цей вольтметр попередньо калібрують на основі вимірювання концентрації іонів стандартних буферних розчинів (на кресленні не показано). 2 39303 Фіг. 1 Фіг. 2 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3
