Сифонна фільтраційна установка
Номер патенту: 39391
Опубліковано: 15.06.2001
Автори: Євреєнко Юрій Павлович, Вижевська Тетяна Василівна, Артамонов Володимир Володимирович, Дем'янюк Олег Богданович, Дем'янюк Алла Володимирівна
Формула / Реферат
Сифонна фільтраційна установка, що складається із корпуса з трубою підводу рідини, фільтраційного завантаження з відвідною трубою, промивного сифона для відведення промивної рідини, що обладнаний трубкою зриву вакууму, один кінець якої приєднаний до промивного сифона, а другий-розміщений в корпусі над фільтраційним завантаженням, двома гілками сифона, одна з яких (низхідна) обладнана гідрозатвором, яка відрізняється тим, що висхідна гілка перепускною трубою з'єднана з вакуумним резервуаром, який допоміжним сифоном з'єднаний з гідрозатвором низхідної гілки, а трубкою - із промивним сифоном.
Текст

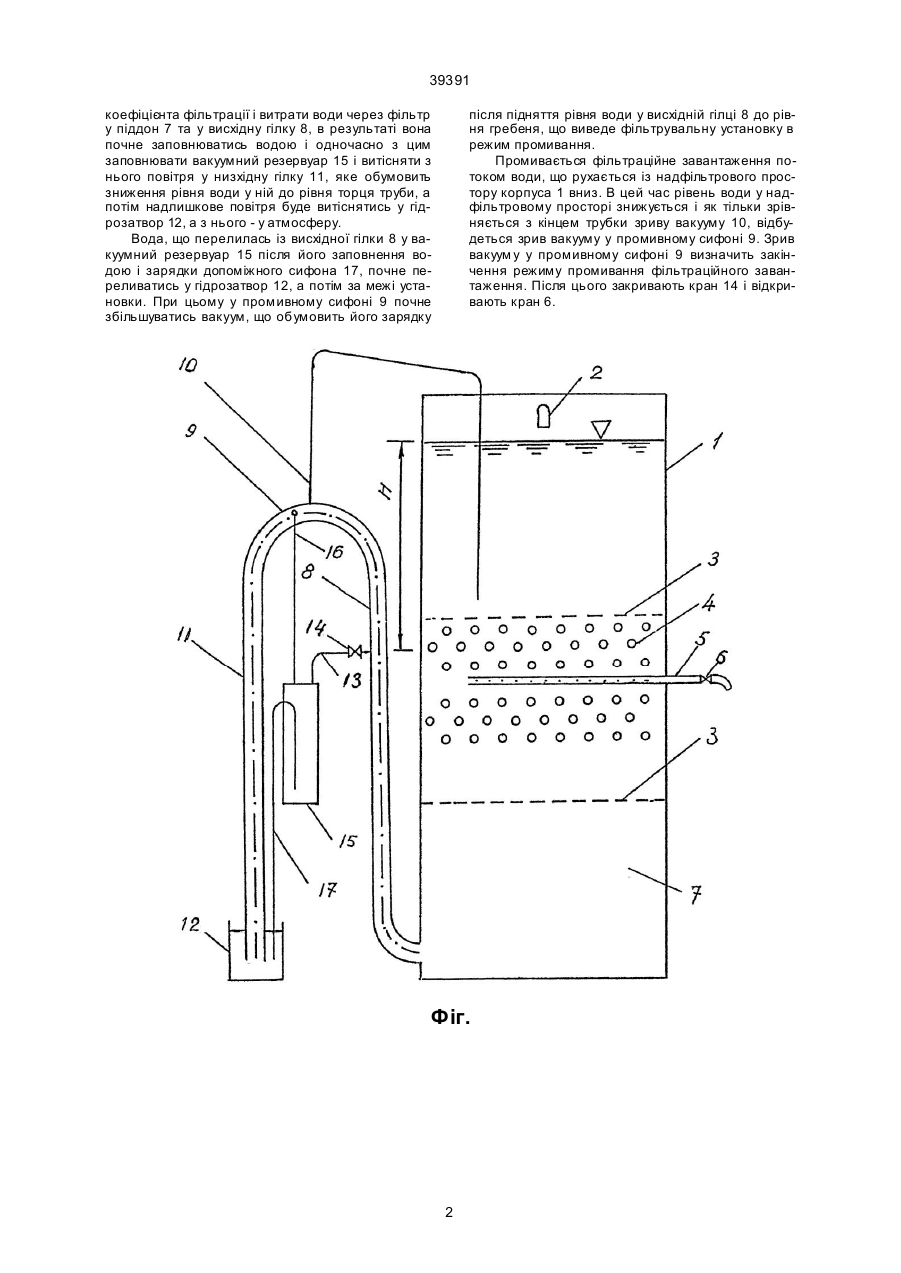

Сифонна фільтраційна установка, що складається із корпуса з трубою підводу рідини, фільтра 39391 коефіцієнта фільтрації і витрати води через фільтр у піддон 7 та у висхідну гілку 8, в результаті вона почне заповнюватись водою і одночасно з цим заповнювати вакуумний резервуар 15 і витісняти з нього повітря у низхідну гілку 11, яке обумовить зниження рівня води у ній до рівня торця труби, а потім надлишкове повітря буде витіснятись у гідрозатвор 12, а з нього - у атмосферу. Вода, що перелилась із висхідної гілки 8 у вакуумний резервуар 15 після його заповнення водою і зарядки допоміжного сифона 17, почне переливатись у гідрозатвор 12, а потім за межі установки. При цьому у промивному сифоні 9 почне збільшуватись вакуум, що обумовить його зарядку після підняття рівня води у висхідній гілці 8 до рівня гребеня, що виведе фільтрувальну установку в режим промивання. Промивається фільтраційне завантаження потоком води, що рухається із надфільтрового простору корпуса 1 вниз. В цей час рівень води у надфільтровому просторі знижується і як тільки зрівняється з кінцем трубки зриву вакууму 10, відбудеться зрив вакууму у промивному сифоні 9. Зрив вакуум у у промивному сифоні 9 визначить закінчення режиму промивання фільтраційного завантаження. Після цього закривають кран 14 і відкривають кран 6. Фіг. 2 39391 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3
ДивитисяДодаткова інформація
Назва патенту англійськоюSiphon filtration installation
Автори англійськоюArtamonov Volodymyr Volodymyrovych, Vyzhevska Tetiana Vasylivna, Demianiuk Alla Volodymyrivna, Demianiuk Oleh Bohdanovych, Yevreienko Yurii Pavlovych
Назва патенту російськоюСифонная фильтрационная установка
Автори російськоюАртамонов Владимир Владимирович, Вижевская Татьяна Васильевна, Демьянюк Алла Владимировна, Демьянюк Олег Богданович, Евреенко Юрий Павлович
МПК / Мітки
МПК: B01D 24/48
Мітки: сифонна, установка, фільтраційна
