Пристрій для відбору проб водних організмів

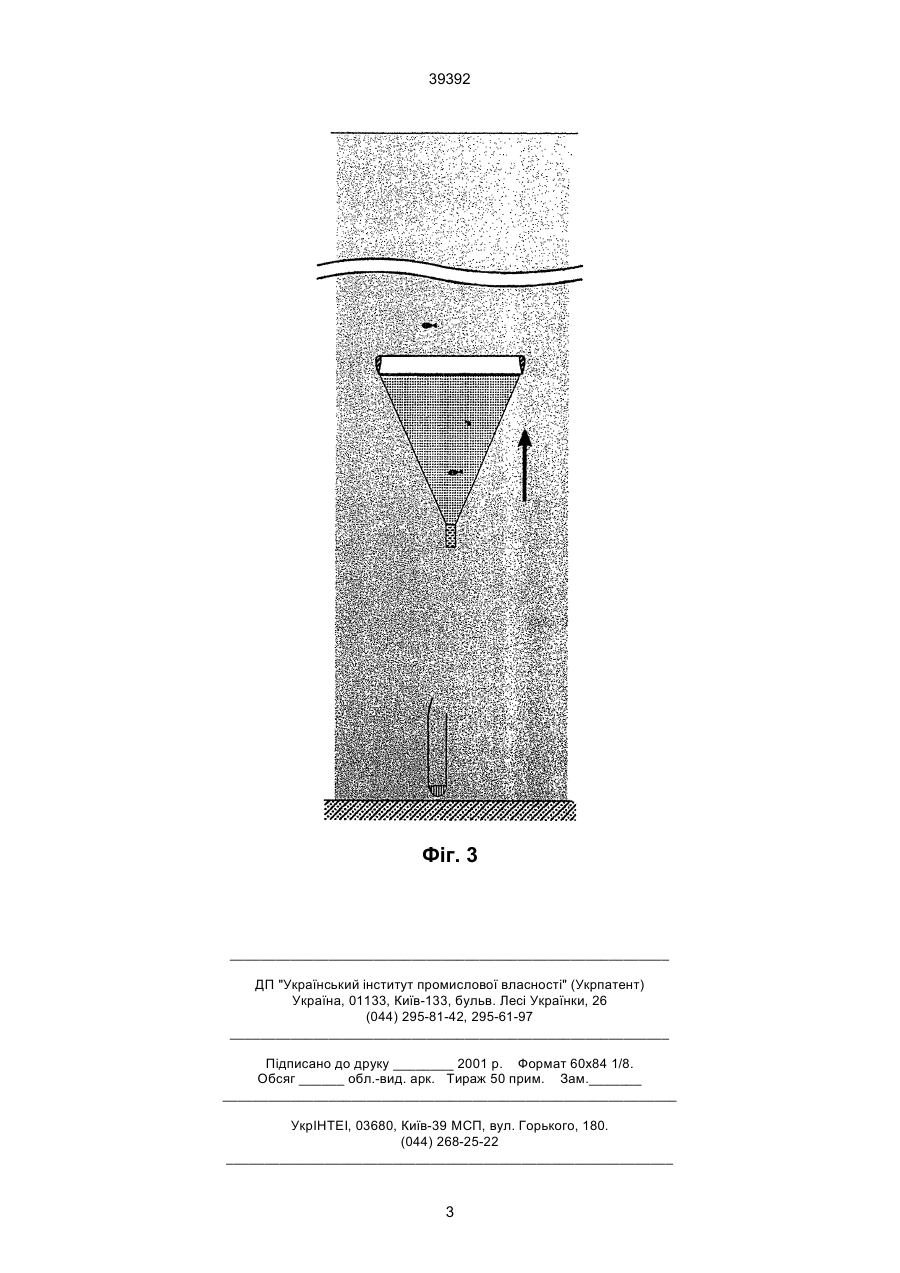

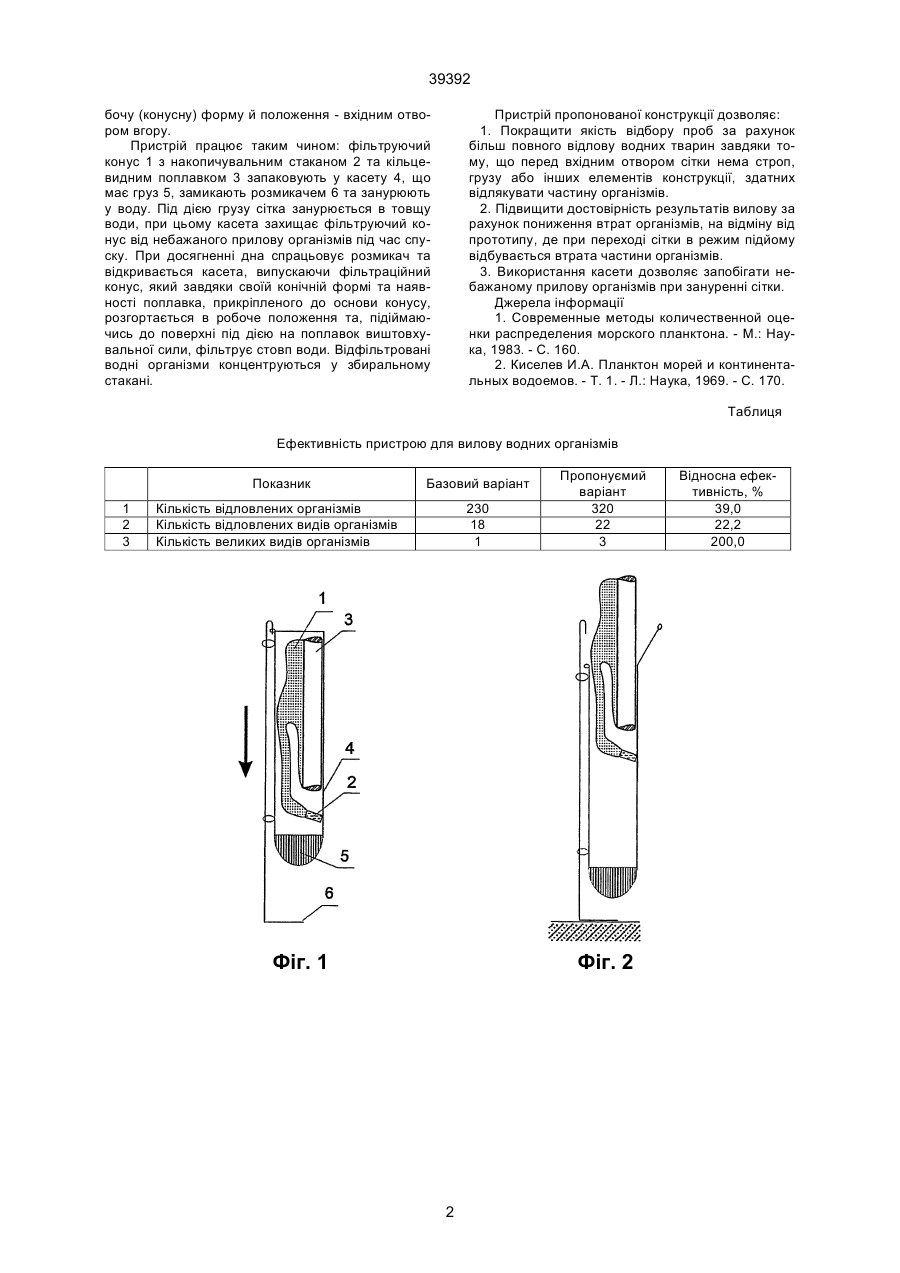

Пристрій для вилову водних організмів, який включає фільтраційний конус, піднімальний поплавок, занурювальний груз та розмикач і відрізняється тим, що фільтраційний конус з прикріпленим до його геометричної основи піднімальним поплавком розміщується в грузовій касеті з можливістю виходити з неї при досягненні дна. (19) (21) 2000073953 (22) 04.07.2000 (24) 15.06.2001 (33) UA (46) 15.06.2001, Бюл. № 5, 2001 р. (72) Долинський Валентин Леонідович (73) Інститут гідробіології Національної академії наук України 39392 бочу (конусну) форму й положення - вхідним отвором вгору. Пристрій працює таким чином: фільтруючий конус 1 з накопичувальним стаканом 2 та кільцевидним поплавком 3 запаковують у касету 4, що має груз 5, замикають розмикачем 6 та занурюють у воду. Під дією грузу сітка занурюється в товщу води, при цьому касета захищає фільтруючий конус від небажаного прилову організмів під час спуску. При досягненні дна спрацьовує розмикач та відкривається касета, випускаючи фільтраційний конус, який завдяки своїй конічній формі та наявності поплавка, прикріпленого до основи конусу, розгортається в робоче положення та, підіймаючись до поверхні під дією на поплавок виштовхувальної сили, фільтрує стовп води. Відфільтровані водні організми концентруються у збиральному стакані. Пристрій пропонованої конструкції дозволяє: 1. Покращити якість відбору проб за рахунок більш повного відлову водних тварин завдяки тому, що перед вхідним отвором сітки нема строп, грузу або інших елементів конструкції, здатних відлякувати частину організмів. 2. Підвищити достовірність результатів вилову за рахунок пониження втрат організмів, на відміну від прототипу, де при переході сітки в режим підйому відбувається втрата частини організмів. 3. Використання касети дозволяє запобігати небажаному прилову організмів при зануренні сітки. Джерела інформації 1. Современные методы количественной оценки распределения морского планктона. - М.: Наука, 1983. - С. 160. 2. Киселев И.А. Планктон морей и континентальных водоемов. - Т. 1. - Л.: Наука, 1969. - С. 170. Таблиця Ефективність пристрою для вилову водних організмів Показник 1 2 3 Базовий варіант Кількість відловлених організмів Кількість відловлених видів організмів Кількість великих видів організмів 230 18 1 Фіг. 1 Пропонуємий варіант 320 22 3 Фіг. 2 2 Відносна ефективність, % 39,0 22,2 200,0 39392 Фіг. 3 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3
