Обладання для безпечного зберігання опроміненого ядерного палива
Номер патенту: 39415
Опубліковано: 15.06.2001
Автори: Пономаренко Павло Афіногенович, Кондрацький Олексій Федорович, Мартем'янов Ігор Миколайович, Мартем'янов Олексій Ігорович
Формула / Реферат
Обладнання для безпечного зберігання опроміненого ядерного палива, що включає басейн шахти - сховища під дзеркалом якого розташована гратка з ”безпечним" кроком, в вічках якої вмонтовані тепловиділяючі ядерні збірки з опроміненим ядерним паливом, яке відрізняється тим, що в центрі шахти вмонтований порожній вертикальний канал, в якому вмонтовані детектори для контролю безпечного стану сховища, а навколо каналу розміщені за концентричними колами тепловиділяючі збірки, при цьому збірки з більшим вигоранням ядерного палива розташовані ближче до центру, а з меншим вигоранням на периферії.
Текст

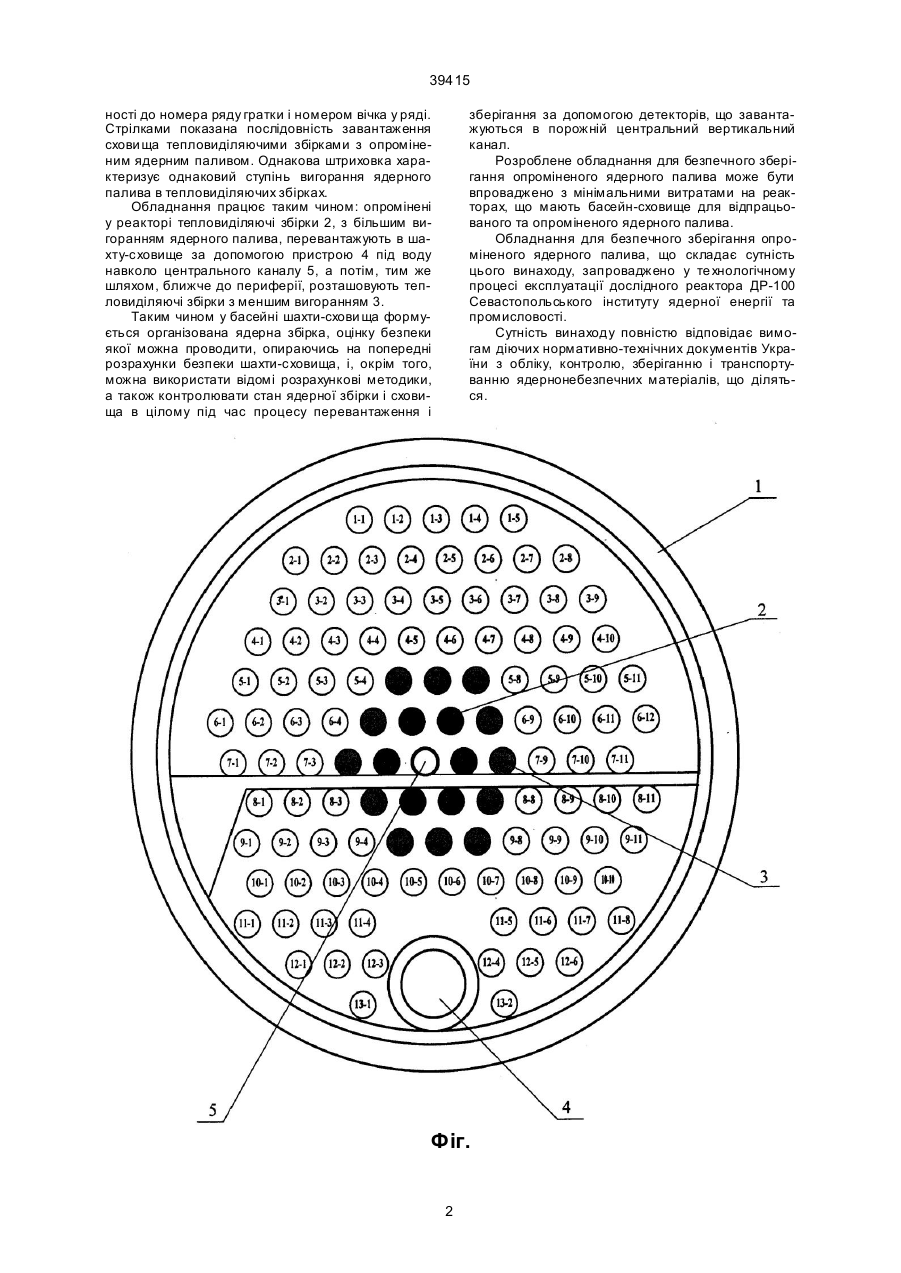

Обладнання для безпечного зберігання опроміненого ядерного палива, що включає басейн 39415 ності до номера ряду гратки і номером вічка у ряді. Стрілками показана послідовність завантаження схови ща тепловиділяючими збірками з опроміненим ядерним паливом. Однакова штриховка характеризує однаковий ступінь вигорання ядерного палива в тепловиділяючих збірках. Обладнання працює таким чином: опромінені у реакторі тепловиділяючі збірки 2, з більшим вигоранням ядерного палива, перевантажують в шахту-сховище за допомогою пристрою 4 під воду навколо центрального каналу 5, а потім, тим же шляхом, ближче до периферії, розташовують тепловиділяючі збірки з меншим вигоранням 3. Таким чином у басейні шахти-схови ща формується організована ядерна збірка, оцінку безпеки якої можна проводити, опираючись на попередні розрахунки безпеки шахти-сховища, і, окрім того, можна використати відомі розрахункові методики, а також контролювати стан ядерної збірки і сховища в цілому під час процесу перевантаження і зберігання за допомогою детекторів, що завантажуються в порожній центральний вертикальний канал. Розроблене обладнання для безпечного зберігання опроміненого ядерного палива може бути впроваджено з мінімальними витратами на реакторах, що мають басейн-сховище для відпрацьованого та опроміненого ядерного палива. Обладнання для безпечного зберігання опроміненого ядерного палива, що складає сутність цього винаходу, запроваджено у те хнологічному процесі експлуатації дослідного реактора ДР-100 Севастопольського інституту ядерної енергії та промисловості. Сутність винаходу повністю відповідає вимогам діючих нормативно-технічних документів України з обліку, контролю, зберіганню і транспортуванню ядернонебезпечних матеріалів, що діляться. Фіг. 2 39415 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3
ДивитисяДодаткова інформація
Назва патенту англійськоюEquipment for safe keeping of irradiated nuclear fuel
Автори англійськоюKondratskyi Oleksii Fedorovych, Martemianov Ihor Mykolaiovych, Martemianov Oleksii Igorovych, Ponomarenko Pavlo Afinohenovych
Назва патенту російськоюОборудование для безопасного хранения облученного ядерного топлива
Автори російськоюКондрацкий Алексей Федорович, Мартемьянов Игорь Николаевич, Мартемьянов Алексей Игоревич, Пономаренко Павел Афиногенович
МПК / Мітки
МПК: G21C 19/00
Мітки: безпечного, опроміненого, ядерного, зберігання, обладання, палива
