Спосіб роботи призматичної топки котла в маневреному режимі

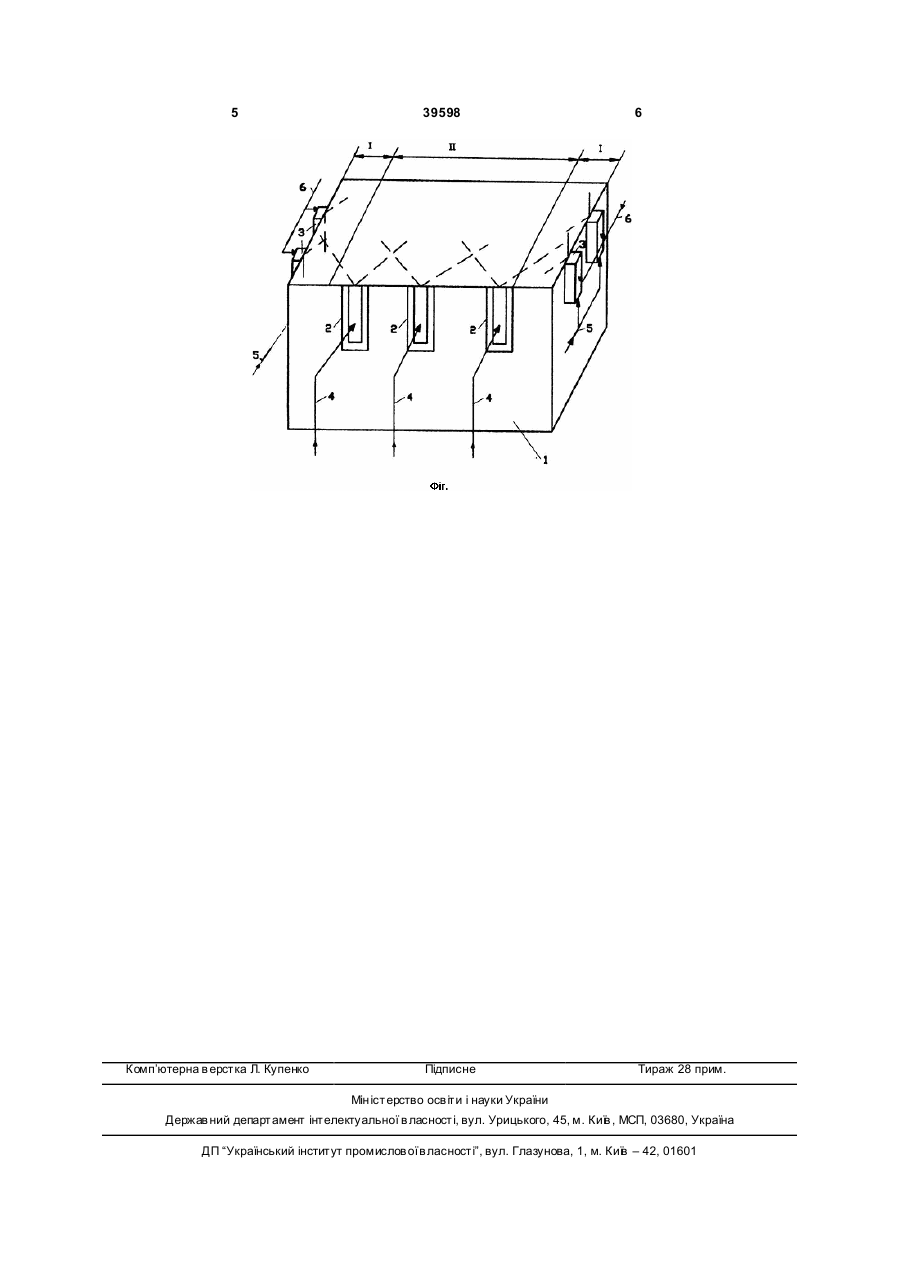

Спосіб роботи призматичної топки котла в маневреному режимі шляхом подачі в топку твердого палива, який відрізняється тим, що в центральну частину призматичної топки в напрямку від фронтових до задніх екранів подають і спалюють лише вугільний пил з коефіцієнтом надлишку повітря a П , а в пристінних бічних частинах топки - суміш вугільного пилу і газу або мазуту з коефіцієнтом надлишку повітря a СМ , причому Корисна модель стосується теплоенергетики і більш конкретно до способів спалювання суміші палив в топці котла і може бути використана для роботи призматичної топки котла в маневреному режимі. Відомий спосіб роботи призматичної топки котла в маневреному режимі шляхом подачі в топку твердого палива [Мейклер В. М. Современные котельные агрегаты ТКЗ. М.: Энергия, 1978, с.104105]. Однак, відомий спосіб має те, що при переведенні топки на інші види палива або суміш вугілля з газом чи мазутом підвищується інтенсивність шлакування поверхонь нагріву, знижується надійність і економічність роботи котла, а отже, і маневреність. В основу корисної моделі поставлене завдання - створити спосіб роботи призматичної топки котла в маневреному режимі, який за рахунок зниження шлакування екранів дозволив би підвищити надійність та маневреність котла. Поставлене завдання досягається тим, що у способі роботи призматичної топки котла в маневреному режимі шляхом подачі в топку твердого палива, згідно з корисною моделлю, в центральну частину призматичної топки в напрямку від фронтових до задніх екранів подають і спалюють лише вугільний пил з коефіцієнтом надлишку повітря a П , а в пристінних бічних частинах топки - суміш вугільного пилу і газу або мазуту з коефіцієнтом a a надлишку повітря a СМ , причому П > СМ >1. Так як в регульованому діапазоні навантажень роботи котла пилогазові пальники, що розташовані на фронтовій (тильній) стінах призматичної топки, подають вугільний пил, який спалюють в об'ємі топки в напрямку від фронтової до тилової стін, а на бічних стінах розташовані газові чи мазутні пальники, в які подають газове чи рідке паливо, то при цьому газовий чи мазутний факел в пристінній зоні перетинає пиловугільний факел перпендикулярно чи близько до цього. Таким чином в пристінних бічних екранах спалюють тверде і газоподібне чи рідке паливо, а в центральні частині топки лише вугільний пил, що знижує шлакування екранів і тим самим підвищує економічність та маневреність котла. На Фіг. приведений один з можливих варіантів схем, за допомогою яких можна реалізувати запропонований спосіб, де: топка котла - 1, пиловугільні пальники - 2, газомазутні пальники - 3, короба подачі аеросуміші від млинів (на Фіг. вони не показані) - 4, трубопроводи подачі газу в пальники - 5 і подачі мазуту в пальники - 6. В пристінній бічній зоні топки 1 зліва і справа спалюють суміш палив - вугілля і газ чи вугілля і мазут. На Фіг. ці зони відмічені цифрою І. В центральній частині топки спалюють лише вугільний пил. На Фіг. ця зона позначена цифрою II. Спосіб роботи призматичної топки в маневреному режимі здійснюють наступним чином, в центральну частину призматичної топки в напрямку від фронтових до задніх екранів подають в пиловугільні пальники 2 по коробах 4 вугільну аеро (19) UA (11) 39598 (13) U a П > a СМ >1. 3 39598 суміш, яку спалюють в топці котла 1 (кут розкриття факелу пальників 2 приблизно показаний штриховими лініями). В мазутні пальники 3, котрі розташовані на бічних стінах топки 1 по трубопроводах подачі газу 5 подають газ, який спалюють в топці 1 в пристінній зоні. Таким самим чином можна спалювати в пальниках 3 і мазут, котрий подають в пальники 3 по трубопроводах 6. Для спалювання палива подають необхідну кількість повітря (короби подачі повітря в пальники і дуттьовий вентилятор на малюнку не показані). Процес спалювання суміші в пристінній зоні, а також вугільного пилу в центральній частині топки відбувається з коефіцієнтом надлишку повітря, котрий визначають за наступною залежністю: a П > a СМ >1 де a П - коефіцієнт надлишку повітря в пиловугільному факелі; a СМ - коефіцієнт надлишку повітря в факелі суміші палив. Можливі і інші варіанти роботи призматичної топки, коли в один і той самий час спалюють вугільний пил, рідке і газоподібне паливо. Наприклад, з одної сторони бічної стінки топки подають і спалюють газ, а з іншої сторони бічної стінки подають в топку і спалюють мазут і т. д. Діапазон дольового співвідношення твердого і газоподібного або рідкого палив залежить від якості вугілля, що поступає в топку, його теплового навантаження, наявності того чи іншого виду палива і т. п. До того, як правило, зі зниженням навантаження котла чи з погіршенням якості твердого палива кількість спалюваного газу або мазуту збільшується. Реалізація способу на прикладі котла ПК - 20. Котел ПК - 20 першопочатково був розрахований на спалювання бурого вугілля. Через погіршення якості вугілля, що надходить, надійність і маневреність котла ПК - 20 погіршились. За за 4 пропонованим способом в пиловугільні пальники, розташовані на фронтовій частині топки, подають вугільний пил і спалюють в топці котла з коефіцієнтом надлишку повітря a П . В бічні пальники, розташовані на бічних стінах, подають газ (мазут) і спалюють з коефіцієнтом надлишку повітря a СМ , причому a П » 1,15 ¸ 150, a СМ » 110 ¸ 1,40. , , Процес горіння суміші палива завершується в пристінній зоні на відстані 2 ¸ 3м від бічної стіни. Процес горіння вугільного пилу відбувається в центральній частині топки. Співвідношення спалюваних палив (по теплу) може змінюватися в широких межах. Для котла ПК - 20 кількість спалюваного газу чи мазуту в залежності від якості твердого палива і його навантаження коливається від 5 до 50%. Реалізація способу на прикладі котла ТПЕ - 208. Котел ТПЕ - 208 першопочатково був розрахований на спалювання фрезерного торфу. Через погіршення енергетичних характеристик котел був переведений на спалювання бурого вугілля. В останні роки в зв'язку зі зниженням калорійності бурого вугілля на котлі необхідно застосувати сумісне спалювання газу або мазуту і вугілля. За запропонованим способом в пиловугільні пальники, розташовані на фронтовій частині топки подають вугільний пил. В бічні пальники, розташовані на бічних стінах (всього 4 шт.) по два пальники на правій та лівій стіні подають газ або мазут. Процес горіння відбувається таким чином, що коефіцієнт надлишку повітря в пиловугільному факелі (в центрі топки) a П менше коефіцієнта надлишку в пристінній зоні a СМ , де спалюють суміш вугілля і газу (мазуту), тобто a П > a СМ >1. Співвідношення спалюваного газу або мазуту (по теплу) для котла ТПЕ - 208 складає 20-40%. 5 Комп’ютерна в ерстка Л. Купенко 39598 6 Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
