Пальниковий пристрій для топки котла

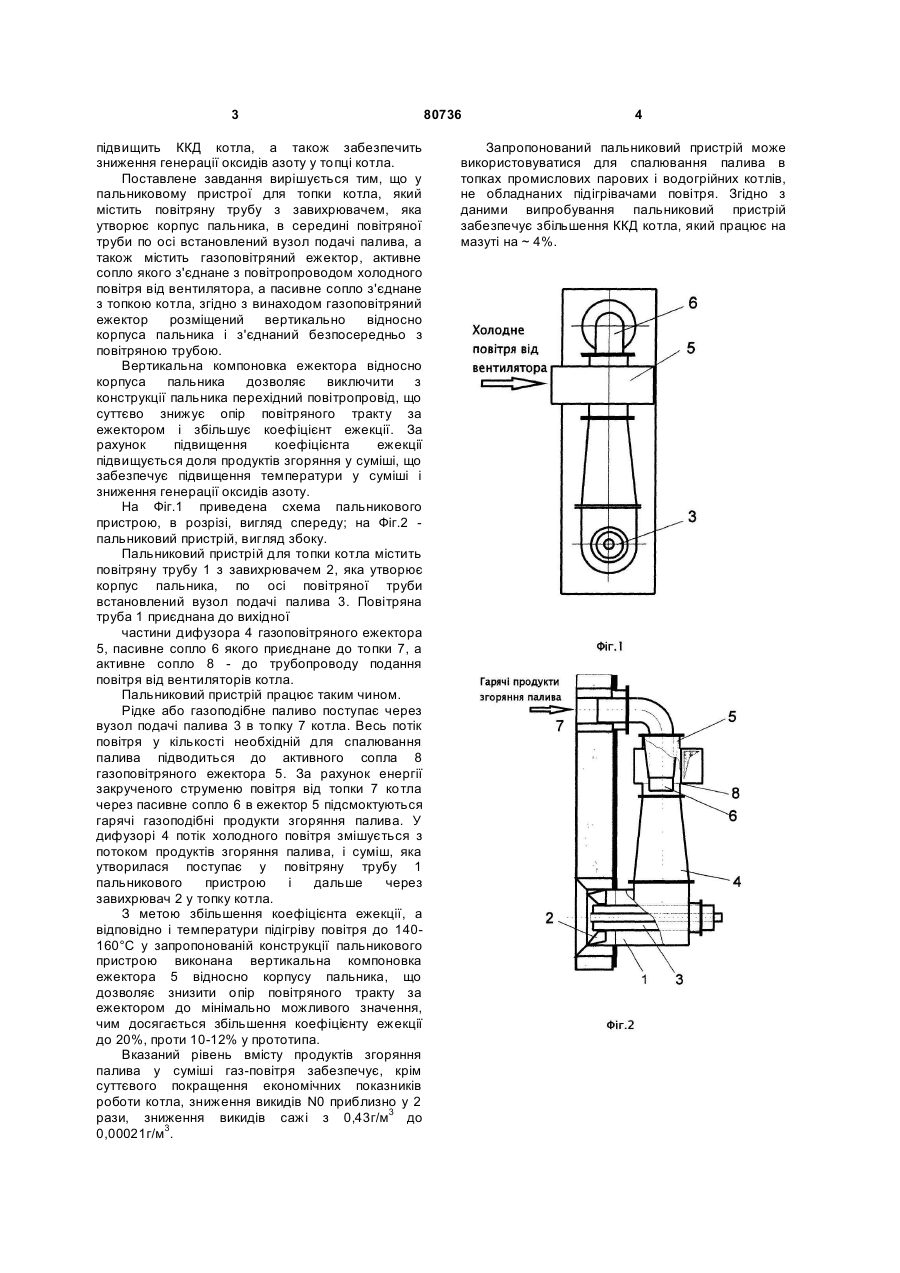

Пальниковий пристрій для топки котла, який містить повітряну трубу з завихрювачем, яка утворює корпус пальника, всередині повітряної труби по осі встановлений вузол подачі палива, а також містить газоповітряний ежектор, активне сопло якого з'єднане з повітропроводом холодного повітря від вентилятора, а пасивне сопло з'єднане з топкою котла, який відрізняється тим, що газоповітряний ежектор розміщений вертикально відносно корпуса пальника і з'єднаний безпосередньо з повітряною трубою. (19) (21) a200507343 (22) 25.07.2005 (24) 25.10.2007 (31) PCT/UA 2004/000076 (32) 03.11.2004 (33) UA (72) ДЕРІНГ СЕРГІЙ МИКОЛАЙОВИЧ, СИНЯКЕВИЧ БОРИС ГРИГОРОВИЧ, UA (73) ДЕРІНГ СЕРГІЙ МИКОЛАЙОВИЧ, СИНЯКЕВИЧ БОРИС ГРИГОРОВИЧ, UA (56) Гут Ф.Е., Левандовский О.Ф., Синякевич Б.Г.Горелка для жидкого и газообразного топлива с рециркуляционным подогревом воздуха, Енергетик. 1989 3 підвищить ККД котла, а також забезпечить зниження генерації оксидів азоту у топці котла. Поставлене завдання вирішується тим, що у пальниковому пристрої для топки котла, який містить повітряну трубу з завихрювачем, яка утворює корпус пальника, в середині повітряної труби по осі встановлений вузол подачі палива, а також містить газоповітряний ежектор, активне сопло якого з'єднане з повітропроводом холодного повітря від вентилятора, а пасивне сопло з'єднане з топкою котла, згідно з винаходом газоповітряний ежектор розміщений вертикально відносно корпуса пальника і з'єднаний безпосередньо з повітряною трубою. Вертикальна компоновка ежектора відносно корпуса пальника дозволяє виключити з конструкції пальника перехідний повітропровід, що суттєво знижує опір повітряного тракту за ежектором і збільшує коефіцієнт ежекції. За рахунок підвищення коефіцієнта ежекції підвищується доля продуктів згоряння у суміші, що забезпечує підвищення температури у суміші і зниження генерації оксидів азоту. На Фіг.1 приведена схема пальникового пристрою, в розрізі, вигляд спереду; на Фіг.2 пальниковий пристрій, вигляд збоку. Пальниковий пристрій для топки котла містить повітряну трубу 1 з завихрювачем 2, яка утворює корпус пальника, по осі повітряної труби встановлений вузол подачі палива 3. Повітряна труба 1 приєднана до вихідної частини дифузора 4 газоповітряного ежектора 5, пасивне сопло 6 якого приєднане до топки 7, а активне сопло 8 - до трубопроводу подання повітря від вентиляторів котла. Пальниковий пристрій працює таким чином. Рідке або газоподібне паливо поступає через вузол подачі палива 3 в топку 7 котла. Весь потік повітря у кількості необхідній для спалювання палива підводиться до активного сопла 8 газоповітряного ежектора 5. За рахунок енергії закрученого струменю повітря від топки 7 котла через пасивне сопло 6 в ежектор 5 підсмоктуються гарячі газоподібні продукти згоряння палива. У дифузорі 4 потік холодного повітря змішується з потоком продуктів згоряння палива, і суміш, яка утворилася поступає у повітряну трубу 1 пальникового пристрою і дальше через завихрювач 2 у топку котла. З метою збільшення коефіцієнта ежекції, а відповідно і температури підігріву повітря до 140160°С у запропонованій конструкції пальникового пристрою виконана вертикальна компоновка ежектора 5 відносно корпусу пальника, що дозволяє знизити опір повітряного тракту за ежектором до мінімально можливого значення, чим досягається збільшення коефіцієнту ежекції до 20%, проти 10-12% у прототипа. Вказаний рівень вмісту продуктів згоряння палива у суміші газ-повітря забезпечує, крім суттєвого покращення економічних показників роботи котла, зниження викидів N0 приблизно у 2 рази, зниження викидів сажі з 0,43г/м3 до 0,00021г/м3. 80736 4 Запропонований пальниковий пристрій може використовуватися для спалювання палива в топках промислових парових і водогрійних котлів, не обладнаних підігрівачами повітря. Згідно з даними випробування пальниковий пристрій забезпечує збільшення ККД котла, який працює на мазуті на ~ 4%.
