Деформаційний стик

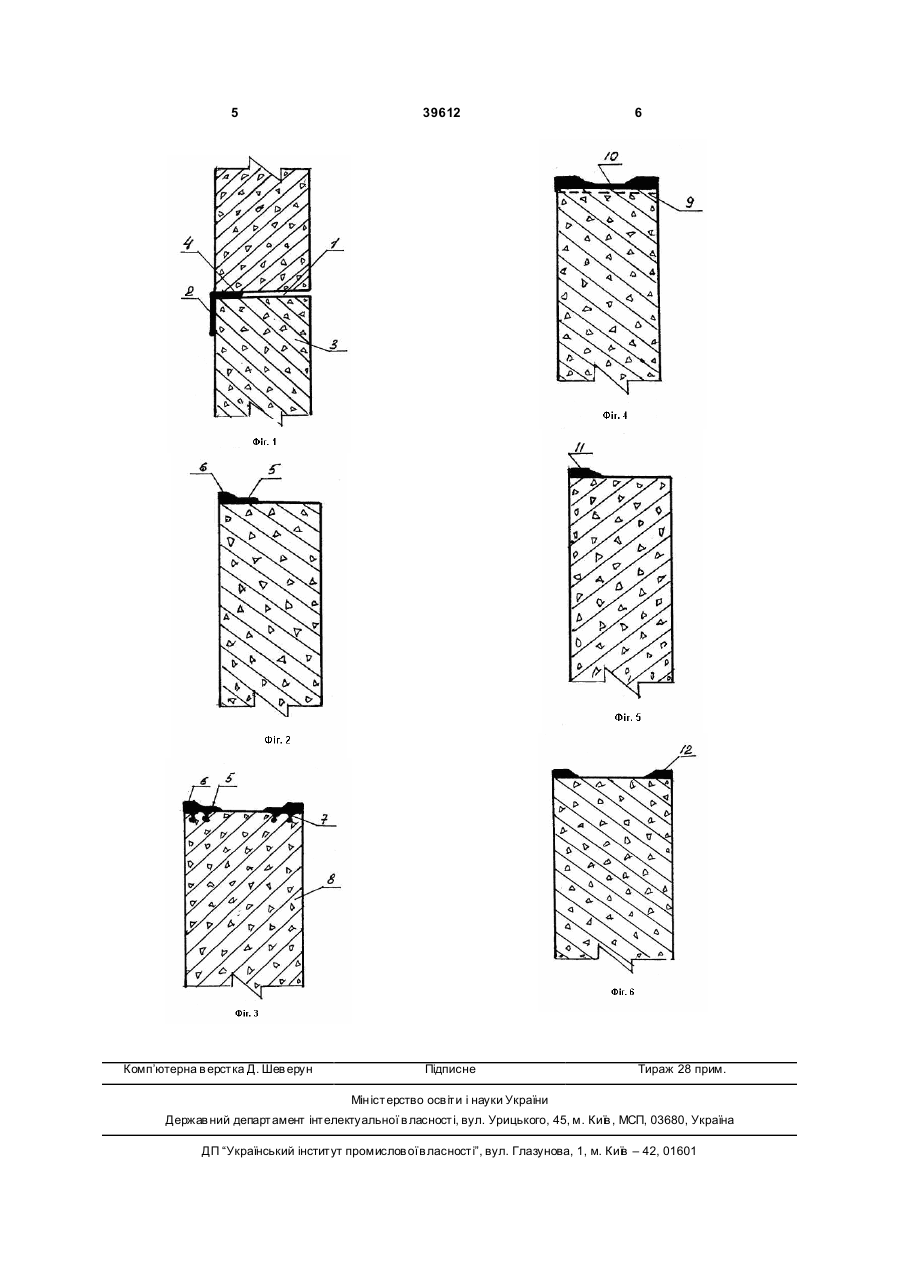

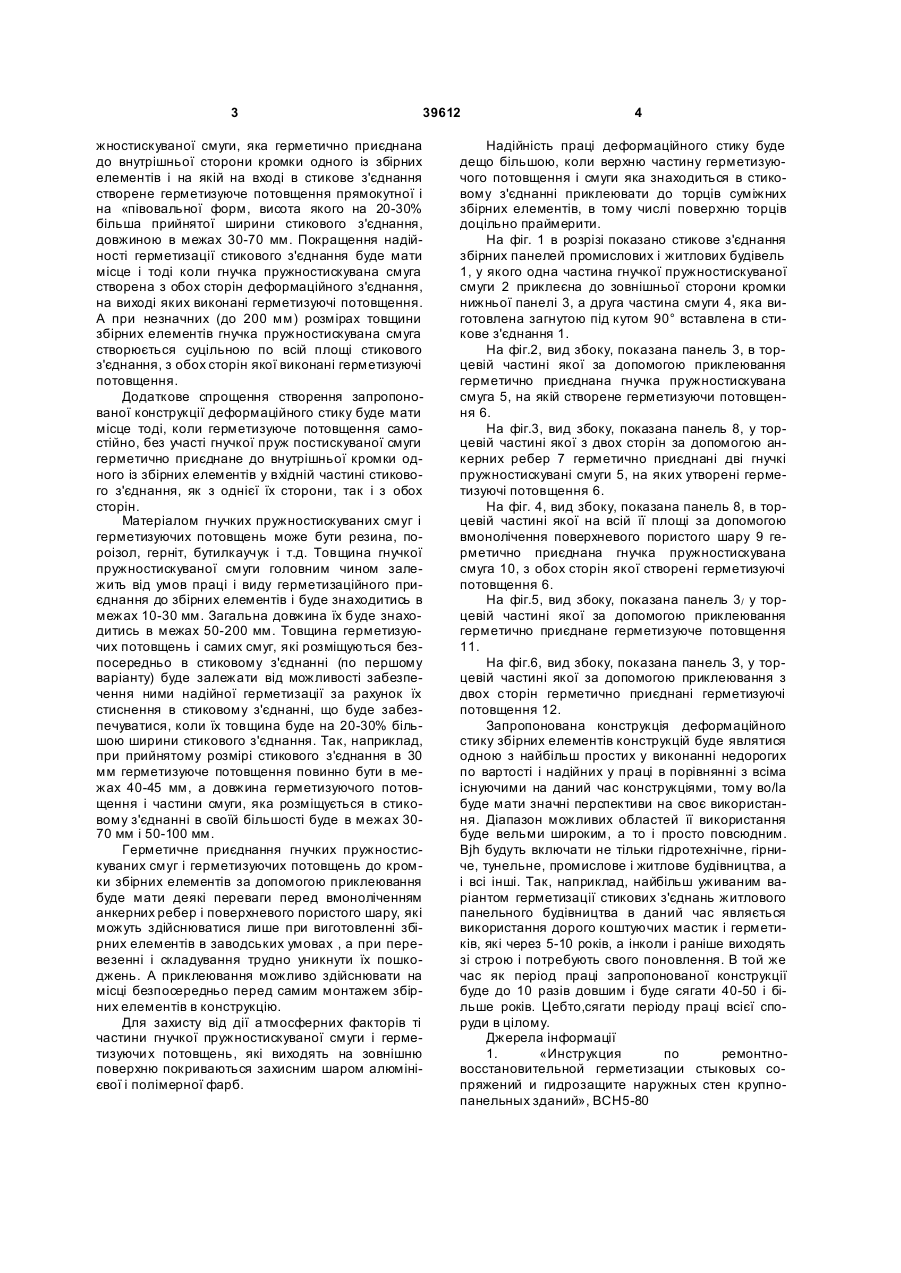

1. Деформаційний стик, що включає в собі стикове з'єднання, герметизація якого здійснюється за допомогою гнучкого пружностискуваного елемента, який відрізняється тим, що гнучкий пружностискуваний елемент виконаний у вигляді смуги, одна частина якої герметично приєднана до зовнішньої сторони кромки одного із збірних елементів за допомогою приклеювання і вмонолічення анкерних ребер і поверхневого пористого шару, а друга частина смуги, яка виконана зігнутою під кутом 90°, розміщена в стиковому з'єднанні між двома поряд розташованими збірними елементами, товщина якої на 20-30 % більша ширини стикового з'єднання і довжиною 50-100 мм. 2. Деформаційний стик за п. 1, який відрізняється тим, що герметизація стикового з'єднання здійс U 1 3 39612 жностискуваної смуги, яка герметично приєднана до внутрішньої сторони кромки одного із збірних елементів і на якій на вході в стикове з'єднання створене герметизуюче потовщення прямокутної і на «півовальної форм, висота якого на 20-30% більша прийнятої ширини стикового з'єднання, довжиною в межах 30-70 мм. Покращення надійності герметизації стикового з'єднання буде мати місце і тоді коли гнучка пружностискувана смуга створена з обох сторін деформаційного з'єднання, на виході яких виконані герметизуючі потовщення. А при незначних (до 200 мм) розмірах товщини збірних елементів гнучка пружностискувана смуга створюється суцільною по всій площі стикового з'єднання, з обох сторін якої виконані герметизуючі потовщення. Додаткове спрощення створення запропонованої конструкції деформаційного стику буде мати місце тоді, коли герметизуюче потовщення самостійно, без участі гнучкої пруж постискуваної смуги герметично приєднане до внутрішньої кромки одного із збірних елементів у вхідній частині стикового з'єднання, як з однієї їх сторони, так і з обох сторін. Матеріалом гнучких пружностискуваних смуг і герметизуючих потовщень може бути резина, пороізол, герніт, бутилкаучук і т.д. Товщина гнучкої пружностискуваної смуги головним чином залежить від умов праці і виду герметизаційного приєднання до збірних елементів і буде знаходитись в межах 10-30 мм. Загальна довжина їх буде знаходитись в межах 50-200 мм. Товщина герметизуючих потовщень і самих смуг, які розміщуються безпосередньо в стиковому з'єднанні (по першому варіанту) буде залежати від можливості забезпечення ними надійної герметизації за рахунок їх стиснення в стиковому з'єднанні, що буде забезпечуватися, коли їх товщина буде на 20-30% більшою ширини стикового з'єднання. Так, наприклад, при прийнятому розмірі стикового з'єднання в 30 мм герметизуюче потовщення повинно бути в межах 40-45 мм, а довжина герметизуючого потовщення і частини смуги, яка розміщується в стиковому з'єднанні в своїй більшості буде в межах 3070 мм і 50-100 мм. Герметичне приєднання гнучких пружностискуваних смуг і герметизуючих потовщень до кромки збірних елементів за допомогою приклеювання буде мати деякі переваги перед вмоноліченням анкерних ребер і поверхневого пористого шару, які можуть здійснюватися лише при виготовленні збірних елементів в заводських умовах , а при перевезенні і складування трудно уникнути їх пошкоджень. А приклеювання можливо здійснювати на місці безпосередньо перед самим монтажем збірних елементів в конструкцію. Для захисту від дії а тмосферних факторів ті частини гнучкої пружностискуваної смуги і герметизуючи х потовщень, які виходять на зовнішню поверхню покриваються захисним шаром алюмінієвої і полімерної фарб. 4 Надійність праці деформаційного стику буде дещо більшою, коли верхню частину герметизуючого потовщення і смуги яка знаходиться в стиковому з'єднанні приклеювати до торців суміжних збірних елементів, в тому числі поверхню торців доцільно праймерити. На фіг. 1 в розрізі показано стикове з'єднання збірних панелей промислових і житлових будівель 1, у якого одна частина гнучкої пружностискуваної смуги 2 приклеєна до зовнішньої сторони кромки нижньої панелі 3, а друга частина смуги 4, яка виготовлена загнутою під кутом 90° вставлена в стикове з'єднання 1. На фіг.2, вид збоку, показана панель 3, в торцевій частині якої за допомогою приклеювання герметично приєднана гнучка пружностискувана смуга 5, на якій створене герметизуючи потовщення 6. На фіг.3, вид збоку, показана панель 8, у торцевій частині якої з двох сторін за допомогою анкерних ребер 7 герметично приєднані дві гнучкі пружностискувані смуги 5, на яких утворені герметизуючі потовщення 6. На фіг. 4, вид збоку, показана панель 8, в торцевій частині якої на всій її площі за допомогою вмонолічення поверхневого пористого шару 9 герметично приєднана гнучка пружностискувана смуга 10, з обох сторін якої створені герметизуючі потовщення 6. На фіг.5, вид збоку, показана панель 3/ у торцевій частині якої за допомогою приклеювання герметично приєднане герметизуюче потовщення 11. На фіг.6, вид збоку, показана панель З, у торцевій частині якої за допомогою приклеювання з двох сторін герметично приєднані герметизуючі потовщення 12. Запропонована конструкція деформаційного стику збірних елементів конструкцій буде являтися одною з найбільш простих у виконанні недорогих по вартості і надійних у праці в порівнянні з всіма існуючими на даний час конструкціями, тому во/la буде мати значні перспективи на своє використання. Діапазон можливих областей її використання буде вельми широким, а то і просто повсюдним. Bjh будуть включати не тільки гідротехнічне, гірниче, тунельне, промислове і житлове будівництва, а і всі інші. Так, наприклад, найбільш уживаним варіантом герметизації стикових з'єднань житлового панельного будівництва в даний час являється використання дорого коштуючих мастик і герметиків, які через 5-10 років, а інколи і раніше виходять зі строю і потребують свого поновлення. В той же час як період праці запропонованої конструкції буде до 10 разів довшим і буде сягати 40-50 і більше років. Цебто,сягати періоду праці всієї споруди в цілому. Джерела інформації 1. «Инструкция по ремонтновосстановительной герметизации стыковых сопряжений и гидрозащите наружных стен крупнопанельных зданий», ВСН5-80 5 Комп’ютерна в ерстка Д. Шев ерун 39612 6 Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
