Нагріваючий пристрій

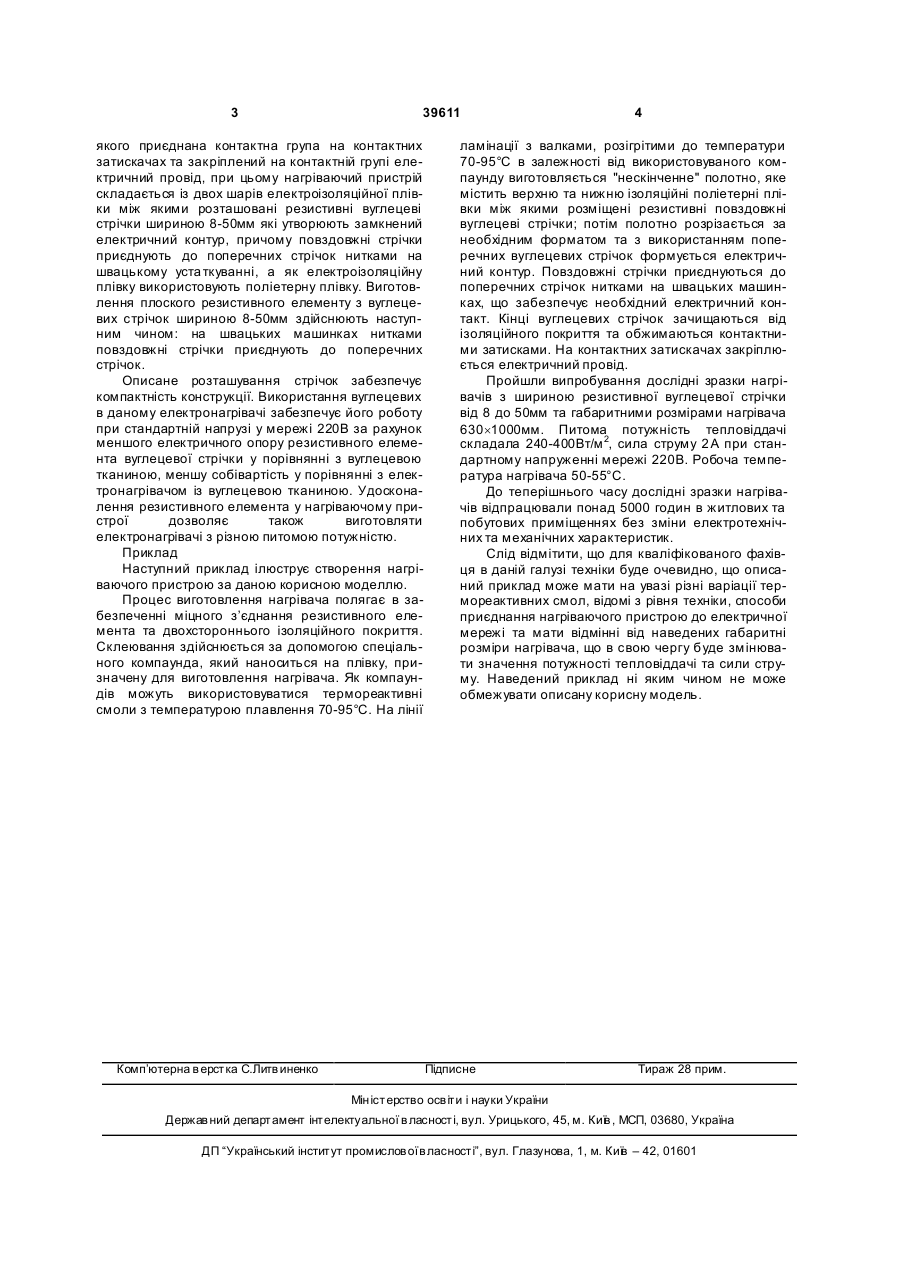

1. Нагріваючий пристрій, який містить резистивний елемент, до якого приєднана контактна група на контактних затискачах, та закріплений на контактній групі електричний провід, який відріз 3 39611 якого приєднана контактна група на контактних затискачах та закріплений на контактній групі електричний провід, при цьому нагріваючий пристрій складається із двох шарів електроізоляційної плівки між якими розташовані резистивні вуглецеві стрічки шириною 8-50мм які утворюють замкнений електричний контур, причому повздовжні стрічки приєднують до поперечних стрічок нитками на швацькому уста ткуванні, а як електроізоляційну плівку використовують поліетерну плівку. Виготовлення плоского резистивного елементу з вуглецевих стрічок шириною 8-50мм здійснюють наступним чином: на швацьких машинках нитками повздовжні стрічки приєднують до поперечних стрічок. Описане розташування стрічок забезпечує компактність конструкції. Використання вуглецевих в даному електронагрівачі забезпечує його роботу при стандартній напрузі у мережі 220В за рахунок меншого електричного опору резистивного елемента вуглецевої стрічки у порівнянні з вуглецевою тканиною, меншу собівартість у порівнянні з електронагрівачом із вуглецевою тканиною. Удосконалення резистивного елемента у нагріваючому пристрої дозволяє також виготовляти електронагрівачі з різною питомою потужністю. Приклад Наступний приклад ілюструє створення нагріваючого пристрою за даною корисною моделлю. Процес виготовлення нагрівача полягає в забезпеченні міцного з’єднання резистивного елемента та двохстороннього ізоляційного покриття. Склеювання здійснюється за допомогою спеціального компаунда, який наноситься на плівку, призначену для виготовлення нагрівача. Як компаундів можуть використовуватися термореактивні смоли з температурою плавлення 70-95°С. На лінії Комп’ютерна в ерстка C.Литв иненко 4 ламінації з валками, розігрітими до температури 70-95°С в залежності від використовуваного компаунду виготовляється "нескінченне" полотно, яке містить верхню та нижню ізоляційні поліетерні плівки між якими розміщені резистивні повздовжні вуглецеві стрічки; потім полотно розрізається за необхідним форматом та з використанням поперечних вуглецевих стрічок формується електричний контур. Повздовжні стрічки приєднуються до поперечних стрічок нитками на швацьких машинках, що забезпечує необхідний електричний контакт. Кінці вуглецевих стрічок зачищаються від ізоляційного покриття та обжимаються контактними затисками. На контактних затискачах закріплюється електричний провід. Пройшли випробування дослідні зразки нагрівачів з шириною резистивної вуглецевої стрічки від 8 до 50мм та габаритними розмірами нагрівача 630´1000мм. Питома потужність тепловіддачі складала 240-400Вт/м 2, сила струму 2 А при стандартному напруженні мережі 220В. Робоча температура нагрівача 50-55°С. До теперішнього часу дослідні зразки нагрівачів відпрацювали понад 5000 годин в житлових та побутових приміщеннях без зміни електротехнічних та механічних характеристик. Слід відмітити, що для кваліфікованого фахівця в даній галузі техніки буде очевидно, що описаний приклад може мати на увазі різні варіації термореактивних смол, відомі з рівня техніки, способи приєднання нагріваючого пристрою до електричної мережі та мати відмінні від наведених габаритні розміри нагрівача, що в свою чергу буде змінювати значення потужності тепловіддачі та сили струму. Наведений приклад ні яким чином не може обмежувати описану корисну модель. Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
