Зонд з гнучким подовжувачем

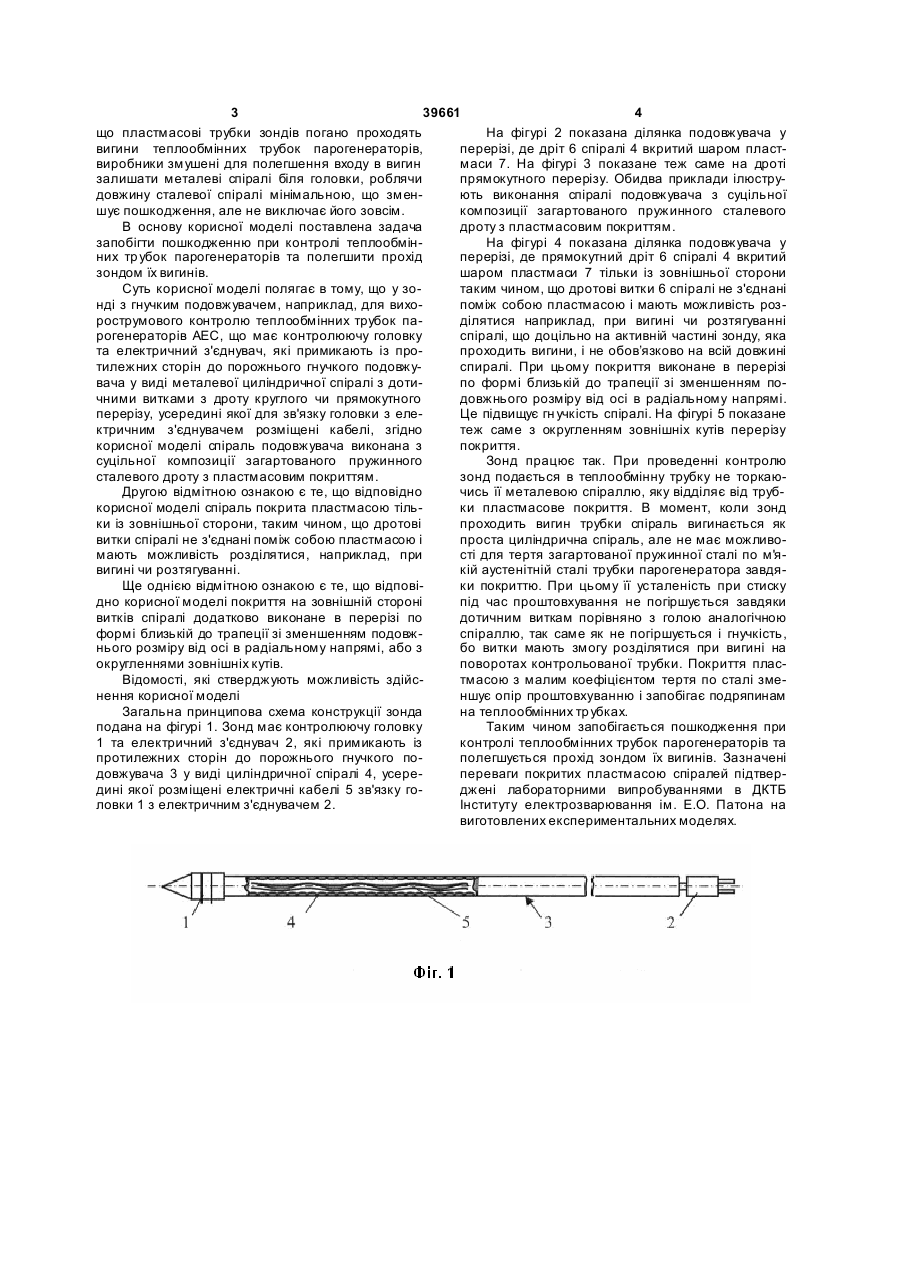

1. Зонд з гнучким подовжувачем, наприклад, для вихорострумового контролю теплообмінних трубок парогенераторів АЕС, що має контролюючу головку та електричний з'єднувач, які примикають із протилежних сторін до порожнистого гнучкого подовжувача у вигляді металевої циліндричної 3 39661 4 що пластмасові трубки зондів погано проходять На фігурі 2 показана ділянка подовжувача у вигини теплообмінних трубок парогенераторів, перерізі, де дріт 6 спіралі 4 вкритий шаром пластвиробники змушені для полегшення входу в вигин маси 7. На фігурі 3 показане теж саме на дроті залишати металеві спіралі біля головки, роблячи прямокутного перерізу. Обидва приклади ілюструдовжину сталевої спіралі мінімальною, що зменють виконання спіралі подовжувача з суцільної шує пошкодження, але не виключає його зовсім. композиції загартованого пружинного сталевого В основу корисної моделі поставлена задача дроту з пластмасовим покриттям. запобігти пошкодженню при контролі теплообмінНа фігурі 4 показана ділянка подовжувача у них тр убок парогенераторів та полегшити прохід перерізі, де прямокутний дріт 6 спіралі 4 вкритий зондом їх вигинів. шаром пластмаси 7 тільки із зовнішньої сторони Суть корисної моделі полягає в тому, що у зотаким чином, що дротові витки 6 спіралі не з'єднані нді з гнучким подовжувачем, наприклад, для вихопоміж собою пластмасою і мають можливість розрострумового контролю теплообмінних трубок паділятися наприклад, при вигині чи розтягуванні рогенераторів АЕС, що має контролюючу головку спіралі, що доцільно на активній частині зонду, яка та електричний з'єднувач, які примикають із пропроходить вигини, і не обов’язково на всій довжині тилежних сторін до порожнього гнучкого подовжуспиралі. При цьому покриття виконане в перерізі вача у виді металевої циліндричної спіралі з дотипо формі близькій до трапеції зі зменшенням почними витками з дроту круглого чи прямокутного довжнього розміру від осі в радіальному напрямі. перерізу, усередині якої для зв'язку головки з елеЦе підвищує гн учкість спіралі. На фігурі 5 показане ктричним з'єднувачем розміщені кабелі, згідно теж саме з округленням зовнішніх кутів перерізу корисної моделі спіраль подовжувача виконана з покриття. суцільної композиції загартованого пружинного Зонд працює так. При проведенні контролю сталевого дроту з пластмасовим покриттям. зонд подається в теплообмінну трубку не торкаюДругою відмітною ознакою є те, що відповідно чись її металевою спіраллю, яку відділяє від трубкорисної моделі спіраль покрита пластмасою тільки пластмасове покриття. В момент, коли зонд ки із зовнішньої сторони, таким чином, що дротові проходить вигин трубки спіраль вигинається як витки спіралі не з'єднані поміж собою пластмасою і проста циліндрична спіраль, але не має можливомають можливість розділятися, наприклад, при сті для тертя загартованої пружинної сталі по м'я вигині чи розтягуванні. кій аустенітній сталі трубки парогенератора завдяЩе однією відмітною ознакою є те, що відповіки покриттю. При цьому її усталеність при стиску дно корисної моделі покриття на зовнішній стороні під час проштовхування не погіршується завдяки витків спіралі додатково виконане в перерізі по дотичним виткам порівняно з голою аналогічною формі близькій до трапеції зі зменшенням подовжспіраллю, так саме як не погіршується і гнучкість, нього розміру від осі в радіальному напрямі, або з бо витки мають змогу розділятися при вигині на округленнями зовнішніх кутів. поворотах контрольованої трубки. Покриття пласВідомості, які стверджують можливість здійстмасою з малим коефіцієнтом тертя по сталі зменення корисної моделі ншує опір проштовхуванню і запобігає подряпинам Загальна принципова схема конструкції зонда на теплообмінних тр убках. подана на фігурі 1. Зонд має контролюючу головку Таким чином запобігається пошкодження при 1 та електричний з'єднувач 2, які примикають із контролі теплообмінних трубок парогенераторів та протилежних сторін до порожнього гнучкого пополегшується прохід зондом їх вигинів. Зазначені довжувача 3 у виді циліндричної спіралі 4, усерепереваги покритих пластмасою спіралей підтвердині якої розміщені електричні кабелі 5 зв'язку годжені лабораторними випробуваннями в ДКТБ ловки 1 з електричним з'єднувачем 2. Інституту електрозварювання ім. Е.О. Патона на виготовлених експериментальних моделях. 5 Комп’ютерна в ерстка Г. Паяльніков 39661 6 Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
