Динамічна дробарка

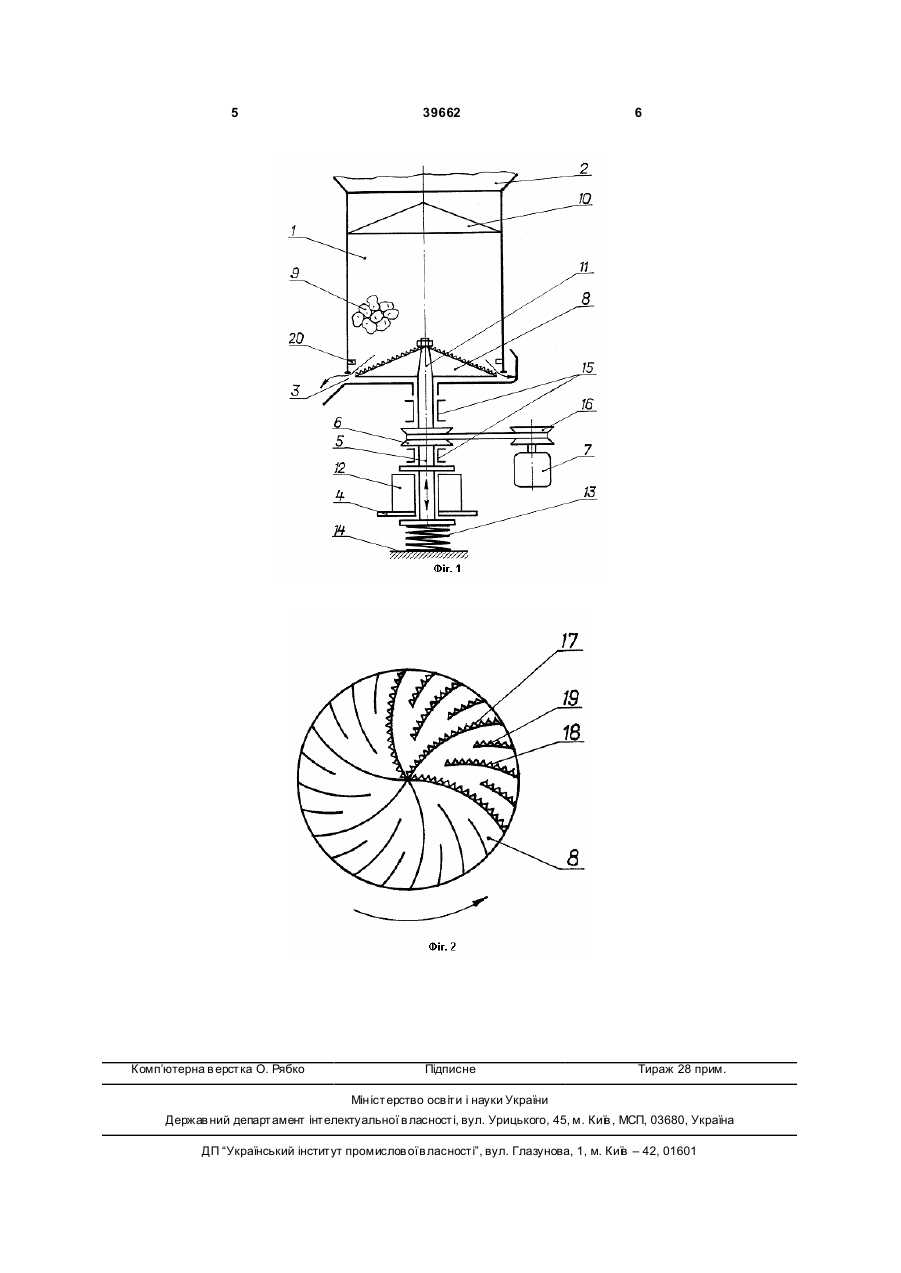

1. Динамічна дробарка, що містить вертикальну подрібнювальну камеру, завантажувальну і розвантажувальну лійки, збудник коливань, вісь, водило, двигун, яка відрізняє ться тим, що містить додатково конусний ніж, конусну насадку, притискну накривку, привідне колесо, соленоїд, пружину, напрямні елементи, при цьому вісь і водило виконані в одному елементі, встановленому з можливістю виконання функції осі і функції водила, а зава 3 39662 ноїд, пружину, напрямні елементи, при цьому вісь і водило виконані в одному елементі, встановленому з можливістю виконання функції осі і функції водила; а завантажувальна лійка, корпус і вертикальна подрібнювальна камера виконані в одному елементі, встановлені з можливістю виконання функцій завантажувальної лійки, корпусу і вертикальної подрібнювальної камери, причому насаджений на осі-водилі збудник коливань виконаний у вигляді закріплених на станині соленоїда і пружини, яка розміщена під віссю-водилом, а конусний ніж встановлений на конусній насадці осіводила, яка встановлена між напрямними елементами з можливістю вертикального переміщення конусного ножа. Конусний ніж виготовлений у вигляді рядів зубчиків закріплених на конусі. Соленоїд під'єднаний до джерела змінного струму. При проведенні патентного пошуку заявником знайдено технічне рішення [Патент України №23375, Бюлетень №7, 2007р.], яке містить найбільшу кількість суттєвих ознак, спільних з заявленою динамічною дробаркою: вертикальну подрібнювальну камеру, завантажувальну і розвантажувальну лійки, збудник коливань, вісь, водило, двигун. Однак наявність зазначених спільних з прототипом ознак недостатня для отримання технічного результату, який забезпечує заявлений пристрій. Технічних рішень, які б за сукупністю ознак співпадали з заявленим, не виявлено. Це дозволяє зробити висновок про відповідність заявленого технічного рішення критерію "новизна". В патентній і науково-технічній літературі не знайдено технічних рішень, в яких були б описані відомості про ознаки, що відрізняють заявлений пристрій від прототипу і забезпечують досягнення технічного результату. Пристрій містить додатково конусний ніж, конусну насадку, притискну накривку, привідне колесо, соленоїд, пружину, напрямні елементи, при цьому вісь і водило виконані в одному елементі, встановленому з можливістю виконання функції осі і функції водила; а завантажувальна лійка, корпус і вертикальна подрібнювальна камера виконані в одному елементі, встановлені з можливістю виконання функцій завантажувальної лійки, корпусу і вертикальної подрібнювальної камери, причому насаджений на осі-водилі збудник коливань виконаний у вигляді закріплених на станині соленоїда і пружини, яка розміщена під віссю-водилом, а конусний ніж встановлений на конусній насадці осі-водила, яка встановлена між напрямними елементами з можливістю вертикального переміщення конусного ножа. Конусний ніж виготовлений у вигляді рядів зубчиків закріплених на конусі. Соленоїд під'єднаний до джерела змінного струму. Отже, заявлене технічне рішення не випливає явним чином з рівня техніки, що дозволяє зробити висновок про його відповідність категорію "винахідницький рівень". Дана корисна модель відноситься до обладнання переробки кормів, механізації трудомістких 4 процесів, а саме до подрібнення коренебульбоплодів до дрібнодисперсного, напіврідкого стану для згодовування тваринам, наприклад, молодших вікових груп з метою отримання тваринами всіх вікових груп максимальної кількості поживних речовин з кормів в господарствах різних форм власності. А тому відповідає критерію корисної моделі "промислова придатність". Таким чином, дане технічне рішення є новим, промислове придатним, має винахідницький рівень, тобто відповідає всім умовам патентоспроможності корисної моделі відповідно до статті 7 розділу II Закону України "Про охорону прав на винаходи і корисні моделі" №1771 - III. На Фіг.1 схематично показана запропонована динамічна дробарка, а на Фіг.2 - вид зверху на конусний ніж дробарки. Динамічна дробарка містить вертикальну подрібнювальну камеру 1, завантажувальну 2 і розвантажувальну ( або розвантажувальні ) 3 лійки, збудник коливань 4, вісьводило 5, колесо 6 двигун 7 з привідним колесом 16. Всередині вертикальної подрібнювальної камери 2 розміщений конусний ніж 8, над яким після завантаження знаходяться коренебульбоплоди 9, прикриті притискною накривкою 10. Конусний ніж 8 насаджений на конусну насадку 11, яка встановлена наосі-водилі 5. Збудник коливань складається з соленоїда 12 і пружини 13, яка розміщена під віссю-водилом 5, а іншою стороною закріплена на станині 14. Соленоїд 12 встановлений на осі-водилі 5 з можливістю її переміщення в напрямних 15. Напрямні 15, двигун 7 та вертикальна подрібнювальна камера 1 теж закріплені до станини 14 (на Фіг не показано). На осі-водилі 5 встановлено колесо 6, яке приводиться в рух двигуном 7 з привідним колесом 16. На конусній поверхні ножа 8 виготовлено ряди зубчиків 17, 18, 19. Один з варіантів їх розміщення подано на Фіг.2 - декілька рядів зубчиків 17 йдуть від вершини конуса до його основи. Між ними вже не від самої вершини конуса ( бо біля вершини немає стільки місця), йдуть ряди зубчиків 18 (між основними рядами зубчиків 17). Ще дальше від вершини конуса йдуть ряди зубчиків 19 між наявними рядами зубчиків 17 і 18. У вертикальній подрібнювальній камері 1 передбачено упори 20 для того, щоб при відсутності коренебульбоплодів зубчики не подряпали притискну накривку 10. Динамічна дробарка працює наступним чином. Завдяки дії двигуна 7 на привідне колесо 16 двигуна буде обертатись вісь-водило 5 з закріпленим на ньому конусним ножем 8 і буде здійснюватись процес подрібнення. При роботі збудника коливань 4 через соленоїд 12 буде протікати змінний струм і вісь-водило 5 (разом з конусним ножем 8) буде здійснювати зворотно - поступальний рух у вертикальному напрямку (аналогічно принципу дії електричного дзвінка). Це дозволяє при відносно малих енергозатратах значно інтенсифікувати процес подрібнення. 5 Комп’ютерна в ерстка О. Рябко 39662 6 Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
