Кріохірургічний зонд
Номер патенту: 33671
Опубліковано: 15.02.2001
Автори: Товажнянський Леонід Леонідович, Міхановський Олександр Альбертович, Аніпко Олег Борисович, Горбунов Костянтин Олександрович
Формула / Реферат
1. Кріохірургічний зонд, який включає до себе наконечник, корпус кріохірургічного зонда, курок та штуцери прямого та зворотного потоку, який відрізняється тим, що у головці наконечника встановлений стрижень довжиною
який розташований на відстані від трубки подачі хладагента до округленої частини наконечника
та має довжину вістря стрижня
, при цьому відстань від трубки зворотного потоку хладагента до внутрішньої стінки наконечника
, де R – радіус округлення головки наконечника.
2. Кріохірургічний зонд за п. 1, який відрізняється тим, що головка наконечника виконана знімною, наприклад, на різі.
3. Кріохірургічний зонд за п. 1, який відрізняється тим, що стрижень виконаний у вигляді спіралі з кроком
Текст

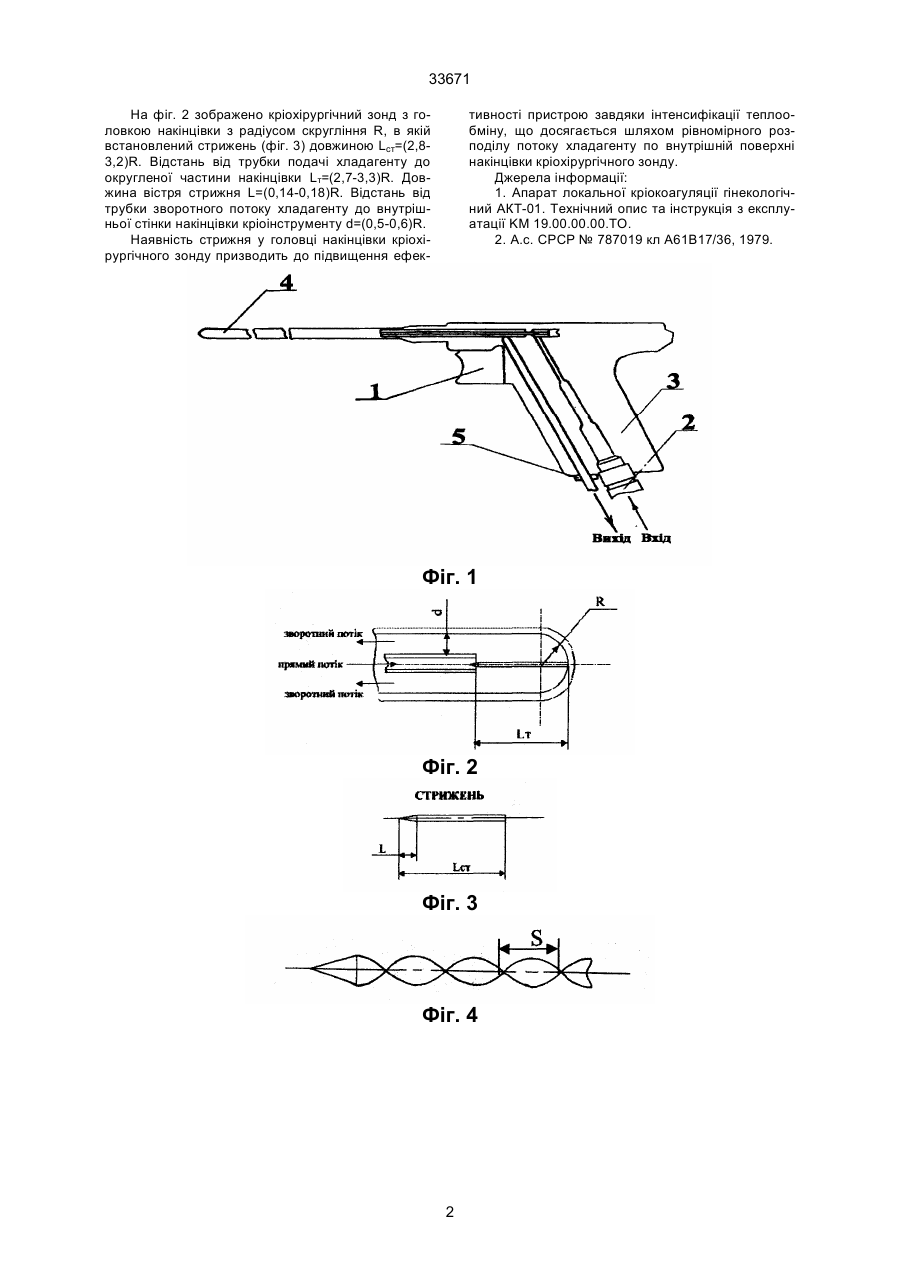

1. Кріохірургічний зонд, який включає в себе накінцівку, корпус кріохірургічного зонду, курок та штуцери прямого та зворотного потоку, відрізняється тим, що у головці накінцівки встановлюється 33671 На фіг. 2 зображено кріохірургічний зонд з головкою накінцівки з радіусом скругління R, в якій встановлений стрижень (фіг. 3) довжиною Lcт=(2,83,2)R. Відстань від трубки подачі хладагенту до округленої частини накінцівки Lт=(2,7-3,3)R. Довжина вістря стрижня L=(0,14-0,18)R. Відстань від трубки зворотного потоку хладагенту до внутрішньої стінки накінцівки кріоінструменту d=(0,5-0,6)R. Наявність стрижня у головці накінцівки кріохірургічного зонду призводить до підвищення ефек тивності пристрою завдяки інтенсифікації теплообміну, що досягається шляхом рівномірного розподілу потоку хладагенту по внутрішній поверхні накінцівки кріохірургічного зонду. Джерела інформації: 1. Апарат локальної кріокоагуляції гінекологічний АКТ-01. Технічний опис та інструкція з експлуатації KM 19.00.00.00.TO. 2. А.с. СРСР № 787019 кл А61В17/36, 1979. Фіг. 1 Фіг. 2 Фіг. 3 Фіг. 4 2 33671 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3
ДивитисяДодаткова інформація
Автори англійськоюAnipko Oleh Borysovych, Tovazhnianskyi Leonid Leonidovych, Mykhanovskyi Oleksandr Albertovych
Автори російськоюАнипко Олег Борисович, Товажнянский Леонид Леонидович, Михановский Александр Альбертович
МПК / Мітки
МПК: A61B 18/02
Мітки: криохірургічний, зонд
Код посилання
<a href="https://ua.patents.su/3-33671-kriokhirurgichnijj-zond.html" target="_blank" rel="follow" title="База патентів України">Кріохірургічний зонд</a>
