Формула / Реферат

Робочий орган культиватора, що містить стояк, стрілчасту лапу з лезами, симетричними між собою і виконаними із змінним кутом розхилу на носкові та крилах, який відрізняється тим, що різальна крайка кожного крила лапи виконана з двох спряжених криволінійних ділянок, причому кривизна крайки першої ділянки в системі ортогональних координат з початком в точці О1 - носок лапи, визначається із залежності:

у1=0,36x1+0,78х12-8,526х13+60,01х14, а кривизна крайки крила лапи другої ділянки в системі ортогональних координат з початком в точці О2 - спряження криволінійних ділянок леза лапи, визначається за залежністю:

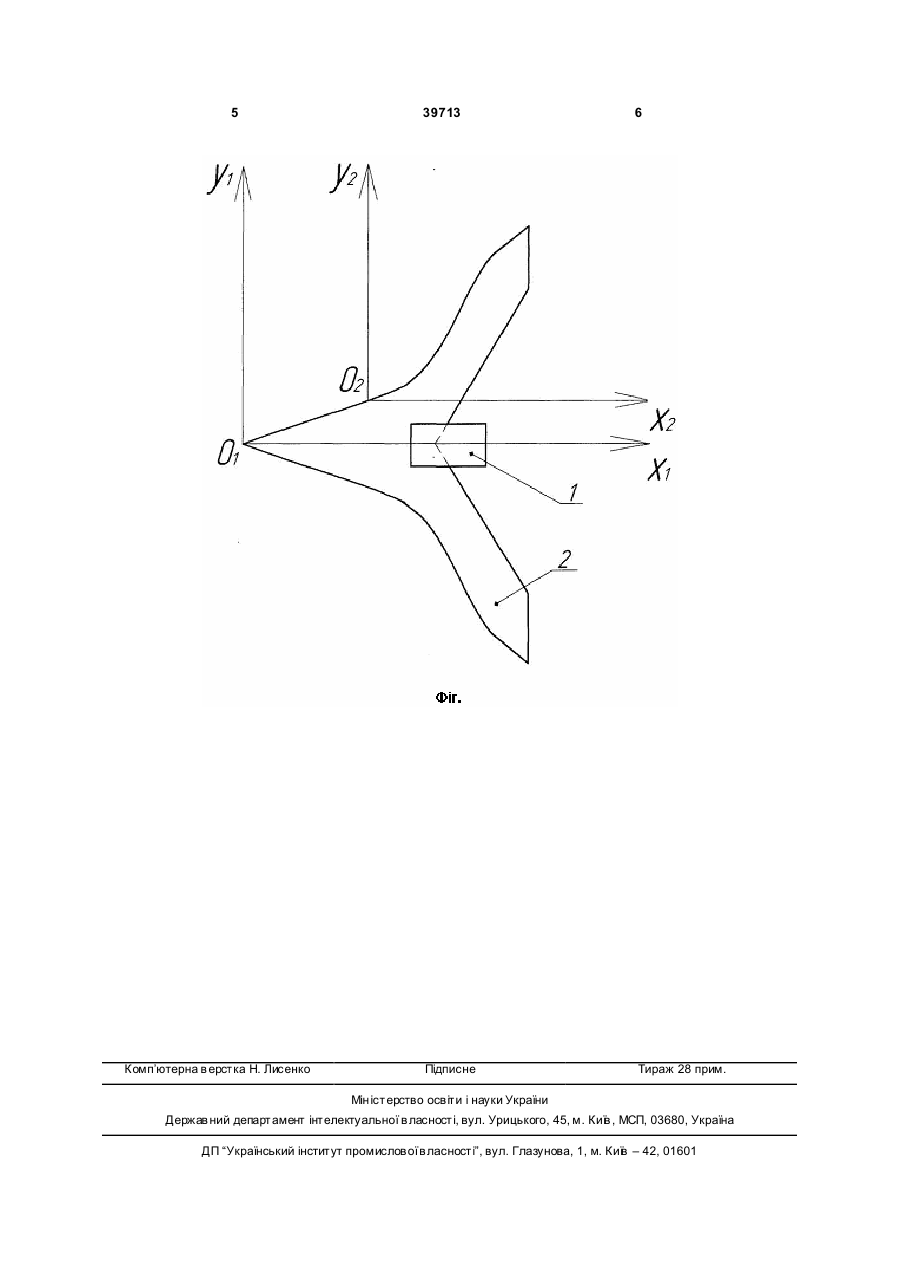

у2=1,145х2-117,041x22-1142,1х23+105095x24, де х1,у1 та х2,у2 - координати точок ліній крайки леза лапи відповідно першої та другої ділянок, при цьому вісь х1 співпадає з лінією симетрії лапи, а вісь х2 - паралельна останній.

Текст

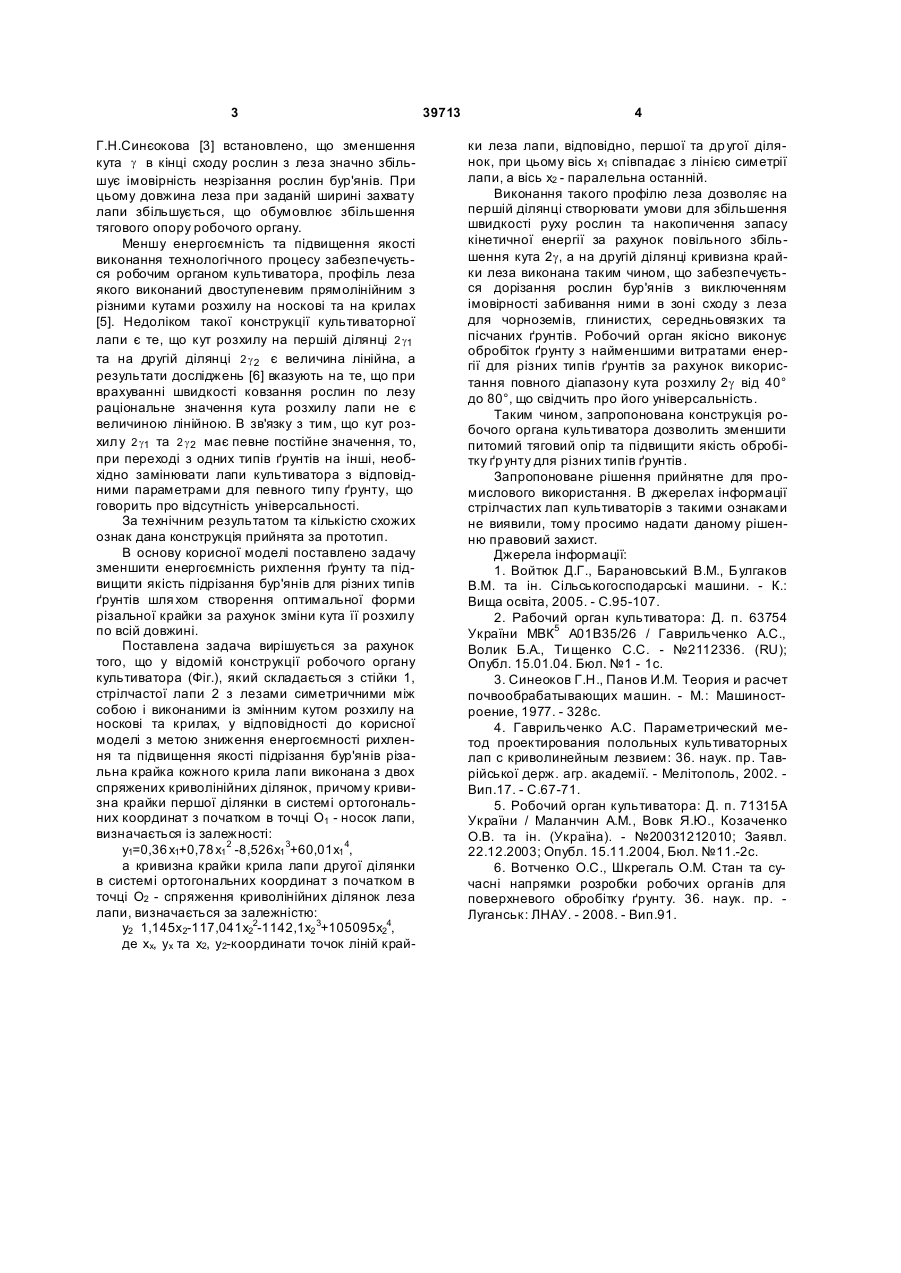

Робочий орган культиватора, що містить стояк, стрілчасту лап у з лезами, симетричними між собою і виконаними із змінним кутом розхилу на носкові та крилах, який відрізняється тим, що різальна крайка кожного крила лапи виконана з 3 Г.Н.Синєокова [3] встановлено, що зменшення кута g в кінці сходу рослин з леза значно збільшує імовірність незрізання рослин бур'янів. При цьому довжина леза при заданій ширині захвату лапи збільшується, що обумовлює збільшення тягового опору робочого органу. Меншу енергоємність та підвищення якості виконання технологічного процесу забезпечується робочим органом культиватора, профіль леза якого виконаний двоступеневим прямолінійним з різними кутами розхилу на носкові та на крилах [5]. Недоліком такої конструкції культиваторної лапи є те, що кут розхилу на першій ділянці 2 g1 та на другій ділянці 2 g 2 є величина лінійна, а результати досліджень [6] вказують на те, що при врахуванні швидкості ковзання рослин по лезу раціональне значення кута розхилу лапи не є величиною лінійною. В зв'язку з тим, що кут розхилу 2 g1 та 2 g 2 має певне постійне значення, то, при переході з одних типів ґрунтів на інші, необхідно замінювати лапи культиватора з відповідними параметрами для певного типу ґрунту, що говорить про відсутність універсальності. За технічним результатом та кількістю схожих ознак дана конструкція прийнята за прототип. В основу корисної моделі поставлено задачу зменшити енергоємність рихлення ґрунту та підвищити якість підрізання бур'янів для різних типів ґрунтів шля хом створення оптимальної форми різальної крайки за рахунок зміни кута її розхилу по всій довжині. Поставлена задача вирішується за рахунок того, що у відомій конструкції робочого органу культиватора (Фіг.), який складається з стійки 1, стрілчастої лапи 2 з лезами симетричними між собою і виконаними із змінним кутом розхилу на носкові та крилах, у відповідності до корисної моделі з метою зниження енергоємності рихлення та підвищення якості підрізання бур'янів різальна крайка кожного крила лапи виконана з двох спряжених криволінійних ділянок, причому кривизна крайки першої ділянки в системі ортогональних координат з початком в точці О1 - носок лапи, визначається із залежності: у1=0,36 х1+0,78 х1 2 -8,526x1 3+60,01х1 4, a кривизна крайки крила лапи другої ділянки в системі ортогональних координат з початком в точці О2 - спряження криволінійних ділянок леза лапи, визначається за залежністю: у2 1,145х2-117,041х22-1142,1х2 3+105095х24, де хх, ух та х2, у2-координати точок ліній край 39713 4 ки леза лапи, відповідно, першої та др угої ділянок, при цьому вісь х1 співпадає з лінією симетрії лапи, а вісь х2 - паралельна останній. Виконання такого профілю леза дозволяє на першій ділянці створювати умови для збільшення швидкості руху рослин та накопичення запасу кінетичної енергії за рахунок повільного збільшення кута 2g, а на другій ділянці кривизна крайки леза виконана таким чином, що забезпечується дорізання рослин бур'янів з виключенням імовірності забивання ними в зоні сходу з леза для чорноземів, глинистих, середньовязких та пісчаних ґрунтів. Робочий орган якісно виконує обробіток ґрунту з найменшими витратами енергії для різних типів ґрунтів за рахунок використання повного діапазону кута розхилу 2g від 40° до 80°, що свідчить про його універсальність. Таким чином, запропонована конструкція робочого органа культиватора дозволить зменшити питомий тяговий опір та підвищити якість обробітку ґр унту для різних типів ґрунтів. Запропоноване рішення прийнятне для промислового використання. В джерелах інформації стрілчастих лап культиваторів з такими ознаками не виявили, тому просимо надати даному рішенню правовий захист. Джерела інформації: 1. Войтюк Д.Г., Барановський В.М., Булгаков В.М. та ін. Сільськогосподарські машини. - К.: Вища освіта, 2005. - С.95-107. 2. Рабочий орган культиватора: Д. п. 63754 України МВК5 А01В35/26 / Гаврильченко А.С., Волик Б.А., Ти щенко С.С. - №2112336. (RU); Опубл. 15.01.04. Бюл. №1 - 1c. 3. Синеоков Г.Н., Панов И.М. Теория и расчет почвообрабатывающих машин. - М.: Машиностроение, 1977. - 328с. 4. Гаврильченко А.С. Параметрический метод проектирования полольных культиваторных лап с криволинейным лезвием: 36. наук. пр. Таврійської держ. агр. академії. - Мелітополь, 2002. Вип.17. - С.67-71. 5. Робочий орган культиватора: Д. п. 71315А України / Маланчин A.M., Вовк Я.Ю., Козаченко О.В. та ін. (Україна). - №20031212010; Заявл. 22.12.2003; Опубл. 15.11.2004, Бюл. №11.-2с. 6. Вотченко О.С., Шкрегаль О.М. Стан та сучасні напрямки розробки робочих органів для поверхневого обробітку ґрунту. 36. наук. пр. Луганськ: ЛНАУ. - 2008. -Вип.91. 5 Комп’ютерна в ерстка Н. Лисенко 39713 6 Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
