Спосіб контролю відповідності та підбору насоса і свердловини

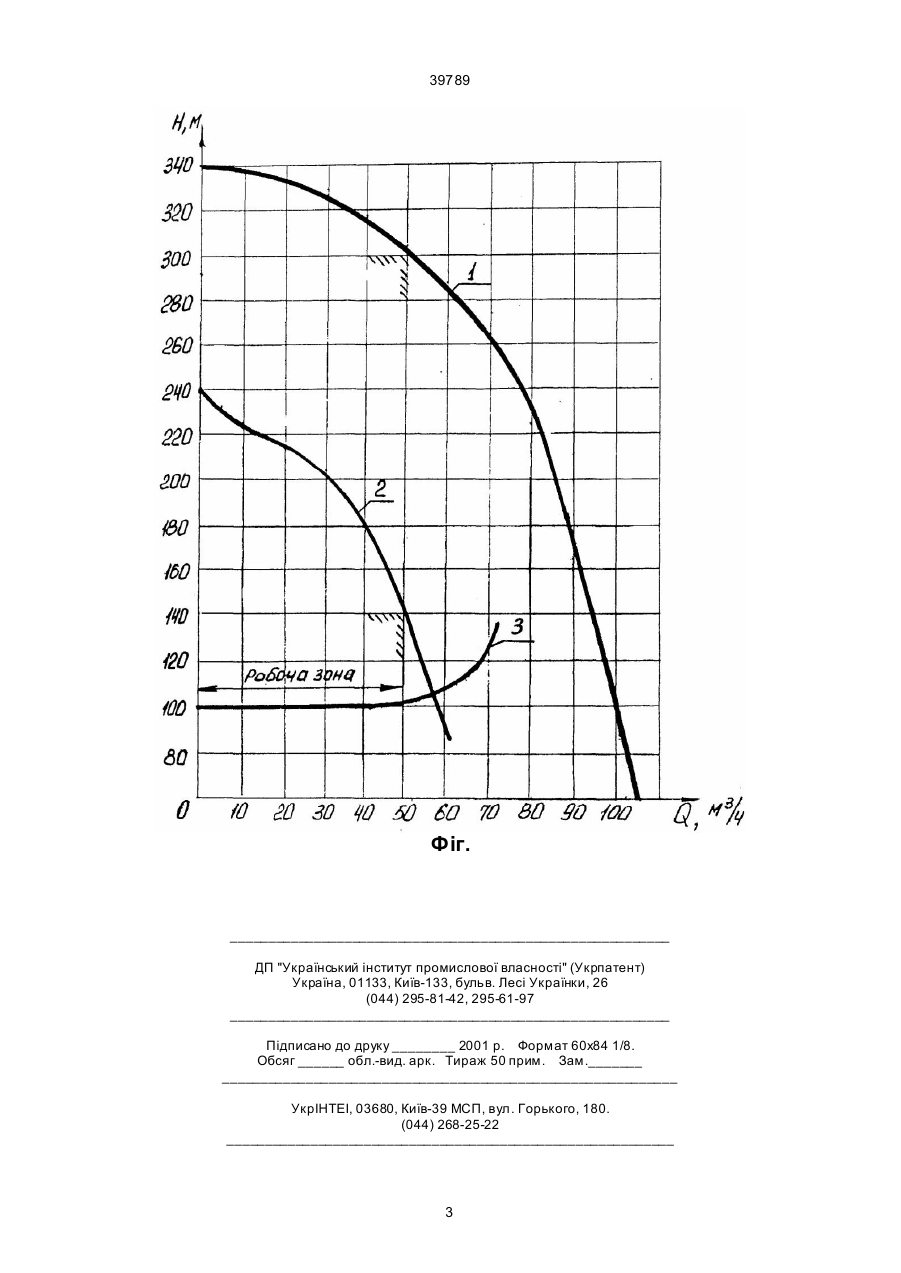

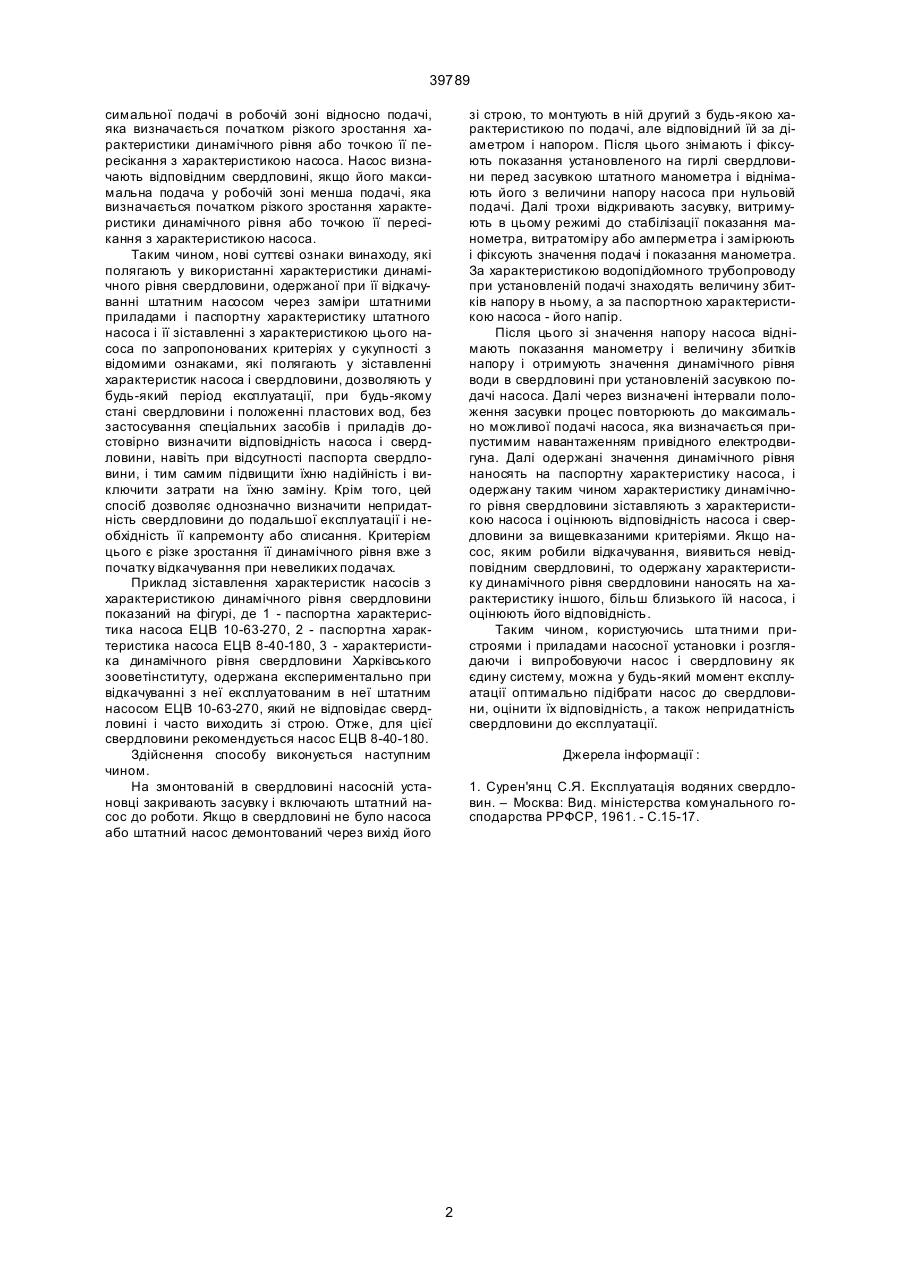

1. Спосіб контролю відповідності та підбору насоса і свердловини, що полягає в зіставленні характеристик насоса і свердловини, який відрізняється тим, що як характеристику свердловини використовують характеристику її динамічного рівня, яку одержують при її відкачуванні штатним насосом шляхом віднімання від напорів штатного насоса, які визначаються його паспортною характеристикою, показаннями штатного манометра, вста 39789 симальної подачі в робочій зоні відносно подачі, яка визначається початком різкого зростання характеристики динамічного рівня або точкою її пересікання з характеристикою насоса. Насос визначають відповідним свердловині, якщо його максимальна подача у робочій зоні менша подачі, яка визначається початком різкого зростання характеристики динамічного рівня або точкою її пересікання з характеристикою насоса. Таким чином, нові суттєві ознаки винаходу, які полягають у використанні характеристики динамічного рівня свердловини, одержаної при її відкачуванні штатним насосом через заміри штатними приладами і паспортну характеристику штатного насоса і її зіставленні з характеристикою цього насоса по запропонованих критеріях у сукупності з відомими ознаками, які полягають у зіставленні характеристик насоса і свердловини, дозволяють у будь-який період експлуатації, при будь-якому стані свердловини і положенні пластових вод, без застосування спеціальних засобів і приладів достовірно визначити відповідність насоса і свердловини, навіть при відсутності паспорта свердловини, і тим самим підвищити їхню надійність і виключити затрати на їхню заміну. Крім того, цей спосіб дозволяє однозначно визначити непридатність свердловини до подальшої експлуатації і необхідність її капремонту або списання. Критерієм цього є різке зростання її динамічного рівня вже з початку відкачування при невеликих подачах. Приклад зіставлення характеристик насосів з характеристикою динамічного рівня свердловини показаний на фігурі, де 1 - паспортна характеристика насоса ЕЦВ 10-63-270, 2 - паспортна характеристика насоса ЕЦВ 8-40-180, 3 - характеристика динамічного рівня свердловини Харківського зооветінституту, одержана експериментально при відкачуванні з неї експлуатованим в неї штатним насосом ЕЦВ 10-63-270, який не відповідає свердловині і часто виходить зі строю. Отже, для цієї свердловини рекомендується насос ЕЦВ 8-40-180. Здійснення способу виконується наступним чином. На змонтованій в свердловині насосній установці закривають засувку і включають штатний насос до роботи. Якщо в свердловині не було насоса або штатний насос демонтований через вихід його зі строю, то монтують в ній другий з будь-якою характеристикою по подачі, але відповідний їй за діаметром і напором. Після цього знімають і фіксують показання установленого на гирлі свердловини перед засувкою штатного манометра і віднімають його з величини напору насоса при нульовій подачі. Далі трохи відкривають засувку, витримують в цьому режимі до стабілізації показання манометра, витратоміру або амперметра і замірюють і фіксують значення подачі і показання манометра. За характеристикою водопідйомного трубопроводу при установленій подачі знаходять величину збитків напору в ньому, а за паспортною характеристикою насоса - його напір. Після цього зі значення напору насоса віднімають показання манометру і величину збитків напору і отримують значення динамічного рівня води в свердловині при установленій засувкою подачі насоса. Далі через визначені інтервали положення засувки процес повторюють до максимально можливої подачі насоса, яка визначається припустимим навантаженням привідного електродвигуна. Далі одержані значення динамічного рівня наносять на паспортну характеристику насоса, і одержану таким чином характеристику динамічного рівня свердловини зіставляють з характеристикою насоса і оцінюють відповідність насоса і свердловини за вищевказаними критеріями. Якщо насос, яким робили відкачування, виявиться невідповідним свердловині, то одержану характеристику динамічного рівня свердловини наносять на характеристику іншого, більш близького їй насоса, і оцінюють його відповідність. Таким чином, користуючись шта тними пристроями і приладами насосної установки і розглядаючи і випробовуючи насос і свердловину як єдину систему, можна у будь-який момент експлуатації оптимально підібрати насос до свердловини, оцінити їх відповідність, а також непридатність свердловини до експлуатації. Джерела інформації : 1. Сурен'янц С.Я. Експлуатація водяних свердловин. – Москва: Вид. міністерства комунального господарства РРФСР, 1961. - С.15-17. 2 39789 Фіг. __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3
